4. Servisní terminál

Servisní terminál je program, kterým se ovládají CU systému MORSE prostřednictvím osobního počítače. Umožňuje nastavovat parametry CU, monitorovat provoz na jednotlivých kanálech, spouštět testy, číst záznamy o minulém provozu a další funkce. Je součástí skupiny aplikací pro ovládání sítě MORSE, které jsou dostupné na stránkách www.racom.eu.

Na hlavní stránce zvolíme Download>Software nebo pro starší doporučené verze Download>Archive a vybereme příslušný adresář:

  • utils/actual/ – zde se nachází aktuální sada ovládacích aplikací pro CU. Podle používaného operačního systému si vybereme příslušný soubor, pro Windows to zde je utils-win-gui-9.0.19.0.exe. Číslo 9.0.19.0 vyjadřuje verzi software. která je postupem vývoje zvyšována.

  • firmware/actual/ – moduly firmware obsažené v radiomodemech; tyto není třeba nahrávat, jeden z modulů je již do CU vložen ve výrobě. Další práce s firmware viz stať Download.

  • utils/release-candidate/ – tyto adresáře, přístupné ve vyšších úrovních přístupu na www, obsahují nový, ještě ne zcela otestovaný software

Po volbě utils/actual/ se objeví nabídka:

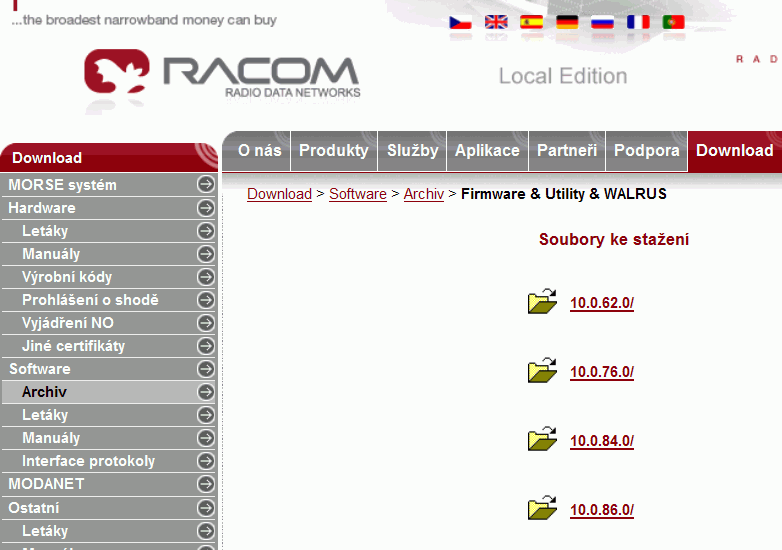

Menu utils/actual

Obr. 4.1: Menu utils/actual

Od verze 9.0.16.0 je k dispozici .exe soubor, zde utils-win-gui-9.0.19.0.exe k automatické instalaci do PC. Soubor zkopírujeme do PC a spustíme jej. Po dotazu na zálohování (backup) odpovíme Ne (pak bude stará sada Utils přepsána) nebo Ano (pak bude uložena do adresáře Utils-xxxx). Při instalaci bude vytvořen adresář c:\Racom\Utils\ se všemi důležitými soubory. Setr pak lze spouštět i z Windows menu Start volbou Start>Programy>Racom>Utils>Setr.

Druhou možností je použít soubor utils-win-gui-9.0.19.0.zip. Ten rozbalíme do vhodného adresáře. Obsahuje více souborů, nezbytné minimum pro práci s CU je setr.exe

Z adresáře firmware/actual/ můžeme stáhnout soubory s moduly firmware pro CU. Adresář obsahuje dvě sady modulů:

  • soubory m1r-757-mx.zip (dříve mr25-721-mx.zip) jsou určeny pro MR25, MR25ET, MCM302

  • soubory m2r-9.0.19.0-cx10.fkl.zip (dříve mr900-721-mx.zip) jsou určeny pro MR900, MR400, MR300, MR160, MC100, MG100

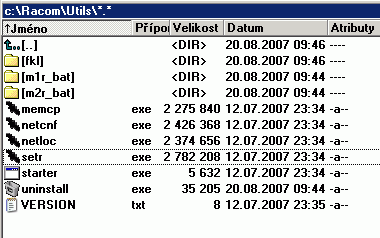

V adresáři c:\Racom\Utils\ vytvoříme adresář \fkl\ a do něj rozbalíme potřebné soubory z m2r-9.0.19.0-cx10.fkl.zip , například ce10.fkl a cb10.fkl. Příklad umístění souborů:

Pro ovládání CU používáme utility:

UtilitaPopis
SetrSoftware pro ovládání CU
MemcpNahrávání software do CU
NetcnfUpload/download konfigurace CU
NetlockUzamknutí CU
[Poznámka]Poznámka

Popis nahrávání programového modulu firmware do CU najdeme na www.racom.eu v sekci Podpora/Software/Utility/Download firmware.

[Důležité]Doporučení

Pro bezproblémovou konfiguraci a ovládání CU se doporučuje použít stejnou verzi firmware v CU a ovládacích utilit (Setr, Memcp a další).

Pro spojení PC a CU slouží servisní kabel s takto propojenými kontakty:

Servisní kabel DKR23 pro MR400, rx a tx signály

Obr. 4.2: Servisní kabel DKR23 pro MR400, rx a tx signály

Servisní kabel DKR12 pro MR25

Obr. 4.3: Servisní kabel DKR12 pro MR25

Připojení CU k PC sériovým kabelem provedeme spojením konektoru SERVICE na modemu s rozhraním COM1 nebo s COM2 na PC. Viz též Návod k obsluze, kap. servisní konektor.

Nyní můžeme spustit Setr.exe. Pokud je servisní kabel připojen do PC přes jiný port, než com1, pak spustíme Setr s příslušným parametrem např. setr -p2. Objeví se obrazovka servisního terminálu. Nahoře je uvedeno číslo verze Setru ( ver. 9.0.19.0 ), na spodním okraji je adresa připojeného nódu v CU a číslo portu PC. Hlavním obsahem obrazovky je MORSE main menu, z kterého se odvíjí celé ovládání CU.

Setr po připojení k CU

Obr. 4.4: Setr po připojení k CU

[Důležité]Upozornění

Po dobu zapojení servisního kabelu se port SCC0 odpojí od fyzického rozhraní, jsou v něm automaticky nastaveny defaultní parametry (19200 bit/s, N81, protokol MARS-A) a komunikuje po servisním kabelu s aplikací Setr (nebo Netcnf, Memcp…). Po odpojení servisního kabelu se obnoví komunikace s uživatelským zařízením připojeným ke konektoru SCC0.

Tuto funkci plní SCC0 u MR400 nebo SCC2 u MR25.
