9. Technical parameters

The RAy10 basic technical parameters are stated here for clarity, see the manual.

9.1. General parameters

9.1.1. Technical parameters overview

TypeLicensed bandsISM bands
RAy10RAy11RAy17RAy24

Band       [GHz]
sub-bands A,B..
A: 10.30 – 10.59A,B: 10.70 – 11.7017.1 – 17.324.0 – 24.25
B: 10.15 – 10.65C,D: 10.50 – 10.68
ODU initsUnit L and U One universal unit
Duplex
spacing   [MHz]
any combination
L and U units
A,B: 490, 530optional
min 60
optional
min 60
C,D: 91
Channel spacing
CS           [MHz]
7, 14, 28A,B: 1.75, 3.5, 7, 14, 28, 30, 40, 563.5, 7, 14, 28,
40, 56
3.5, 7, 14, 28,
40, 56
C,D: 1.75, 3.5, 7, 14, 28
Channel freq.detaildetaildetaildetail

User speed
               [Mbps]
8.5 – 170A,B: 2.5 – 3604.9 – 3604.9 – 360
C,D: 2.5 – 177
detaildetaildetaildetail
Latency      [μs]140 (64B/170Mbps)81 (64B/359Mbps),
234 (1518B/359Mbps)
Sensitivity,
BER 10-6 [dBm]
-96 (8.5 Mbps)
-69 (166 Mbps)
-99 (2.5 Mbps)
-67 (340 Mbps)
-96 (4.9 Mbps)
-66 (340 Mbps)
-96 (4.9 Mbps)
-65 (340 Mbps)
detaildetaildetaildetail

Output Power
                [dBm]
-5  –  +10-5  –  +23 (QPSK)
-5  –  +17 (256QAM)
-25  –  +5-30  –  +10
ATPCnoyesyesyes
Consumption  [W]17242123
Weight           [kg]2.92.82.52.5
Radio param.EN 302 217-2-2 V 1.3.1EN 300 440-2 V 1.4.1

ver. 2.1

Modulationfixed QPSK, 16, 32, 64, 128, 256 QAM or ACM
FECLDPC
User interface1 Gb Eth. (10/100/1000) (IEEE 802.3ac 1000BASE-T) , MTU1536B,
recommended cable S/FTP CAT7
Service (optional)100 Mb (10/100) Eth. (IEEE 802.3u 100BASE-TX) ,
S/FTP CAT7 or CAT5
PowerPoE, 40 – 60 VDC , IEEE 802.3at up to 100m ,
user interface
Operating temperature range-30 – +55°C (ETSI EN 300019-1-4, class 4.1.)
Mechanical designFOD (Full Outdoor)
Dimensions245 × 245 × 150 mm

EMCETSI EN 301 489-1 V 1.8.1 (2008-04),
ETSI EN 301 489-17 V1.3.2 (2008-04)
Electrical safetyEN 60 950-1:2004

ver. 1.0

9.1.2. Link speed

Nominal link speed

  RAy xxUser data rate [Mbps]
Modulation
/ CS
1.75 MHz3.5 MHz7 MHz14 MHz28 / 30 MHz40 MHz56 MHz56 MHz TO
ACCPACCPACCPACCPACCPACAPACCPACCPACCP
QPSK2.54.98.519.936.838.350.172.985.8
16-QAM4.99.617.238.880.984.1110.0160.2169.9
32-QAM6.312.122.149.1102.4106.4139.2202.7206.2
64-QAM7.414.329.762.3129.8135.0176.5256.9268.1
128-QAM8.917.234.773.6155.5161.7211.4303.7309.0
256-QAM 19.740.781.2170.7185.2232.1337.7358.9

ver. 2.5

Link speed according to RFC 2544

  RAy xxLink speed [Mbps] for frames 64 – 1518 B
minimum
maximum
values
Modulation
/ CS
1.75 MHz3.5 MHz7 MHz14 MHz28 / 30 MHz40 MHz56 MHz56 MHz TO
ACCPACCPACCPACCPACCPACAPACCPACCPACCP
QPSK2.1
2.3
4.2
4.6
7.5
8.3
17.6
19.6
32.6
36.5
33.8
37.9
44.3
49.6
64.7
72.3
76.1
85.2
16-QAM4.3
4.8
8.4
9.3
15.1
17.0
34.3
38.5
71.7
80.2
74.6
83.4
97.5
109.2
142.1
159.0
150.7
168.6
32-QAM5.4
6.0
10.6
11.9
19.6
21.8
43.4
48.6
90.7
101.5
94.3
105.6
123.4
138.2
179.9
201.3
182.9
204.8
64-QAM6.5
7.2
12.6
14.1
26.1
29.3
55.2
61.7
115.1
128.8
119.7
133.9
156.6
175.3
228.0
255.1
238.1
266.4
128-QAM7.8
8.7
15.1
17.0
30.7
34.3
65.2
73.0
138.0
154.5
143.5
160.5
187.7
209.9
269.7
301.6
274.5
307.1
256-QAM 17.4
19.4
36.1
40.3
71.9
80.5
151.5
169.5
164.4
184.0
206.1
230.7
300.2
335.8
318.8
356.5

ver. 1.1

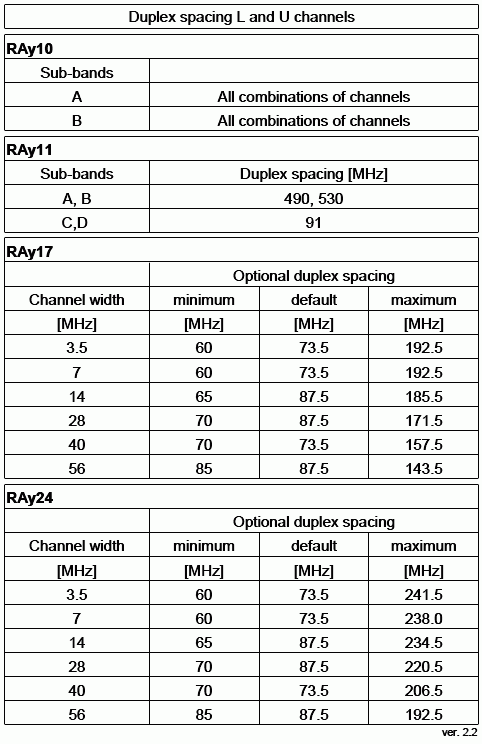

9.1.3. Duplex spacing

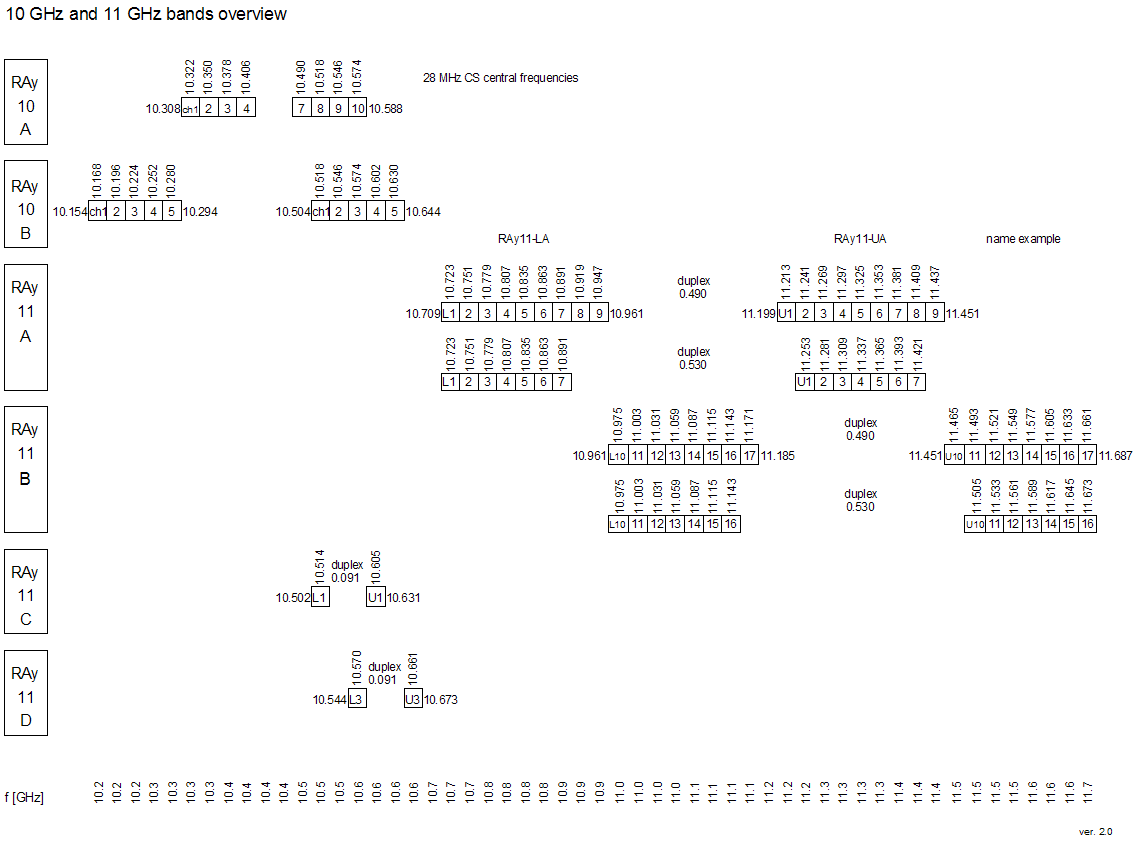

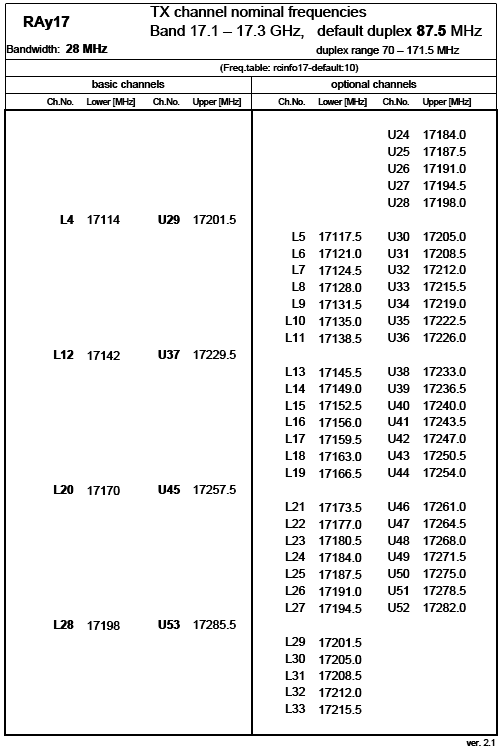

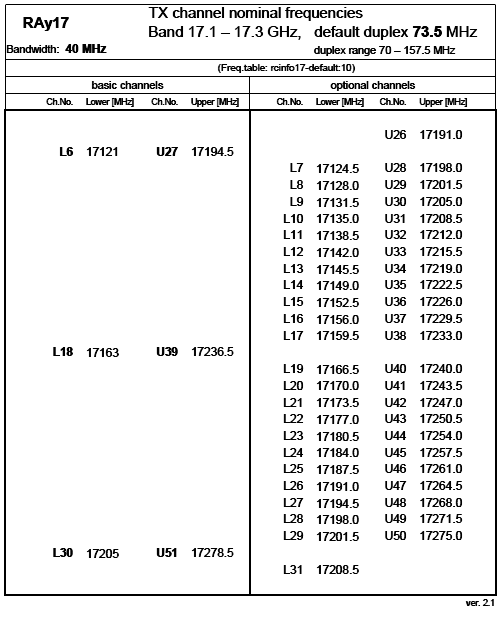

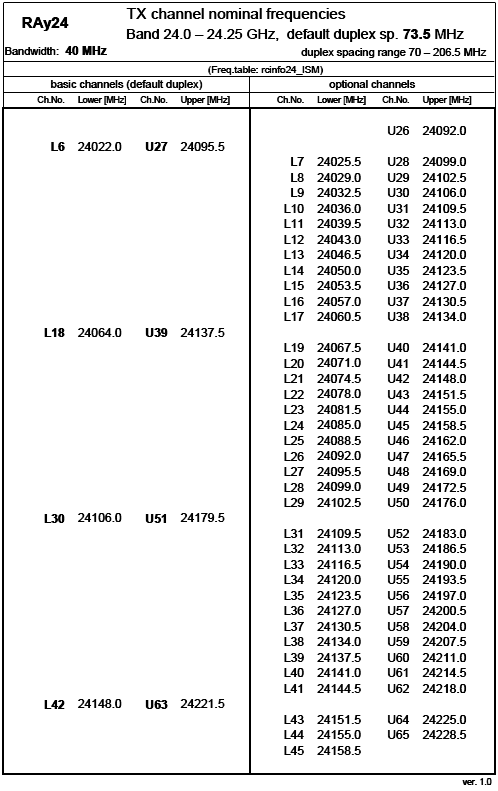

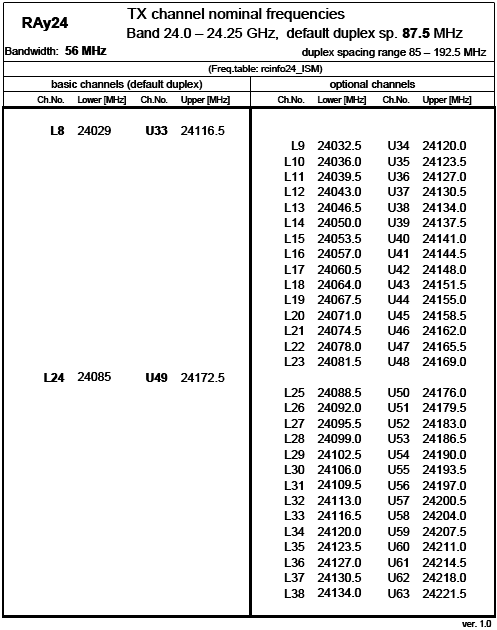

9.1.4. Frequency overview 10 GHz and 11 GHz, for CS 28 MHz

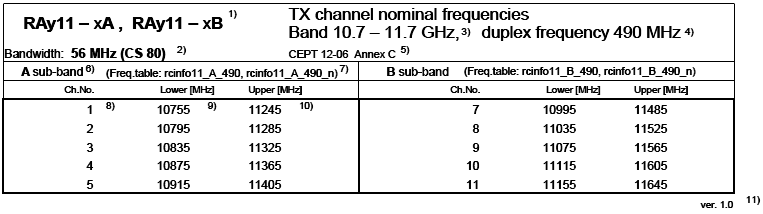

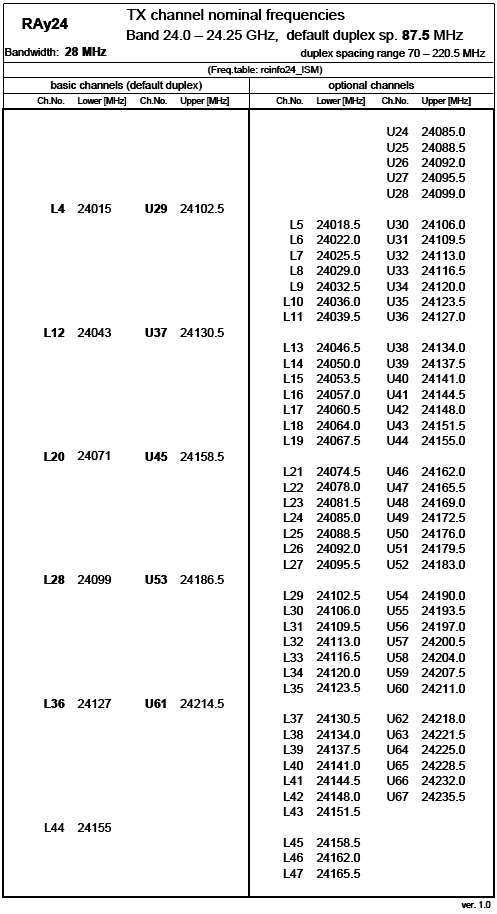

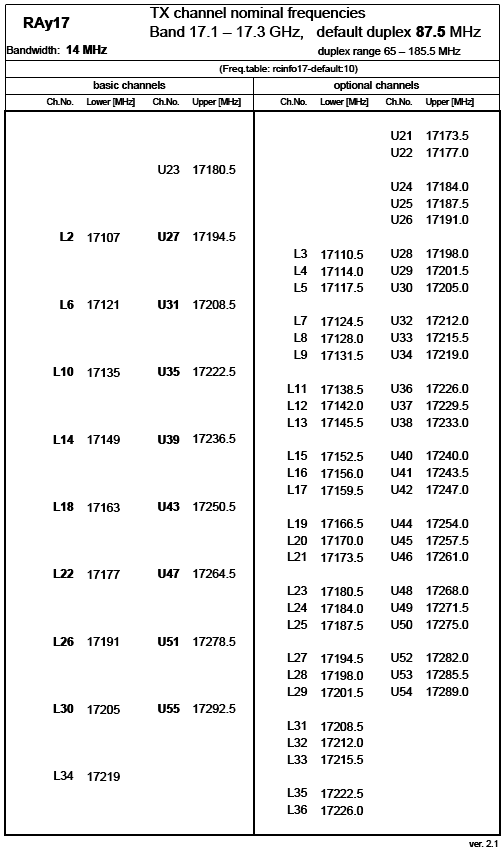

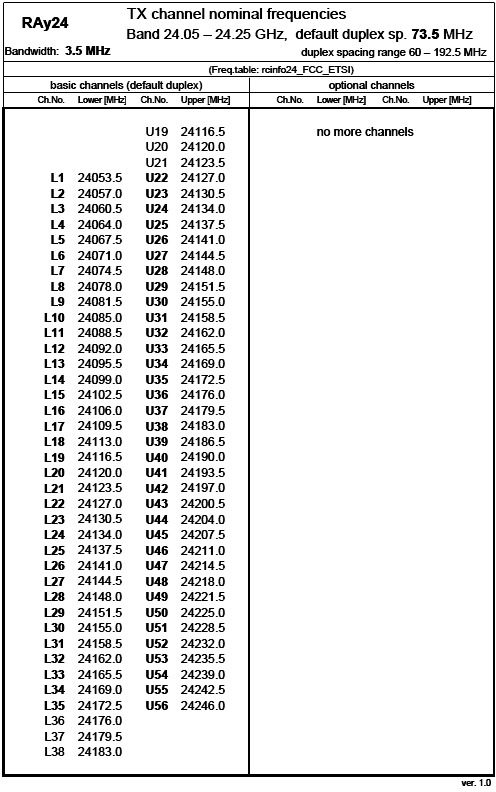

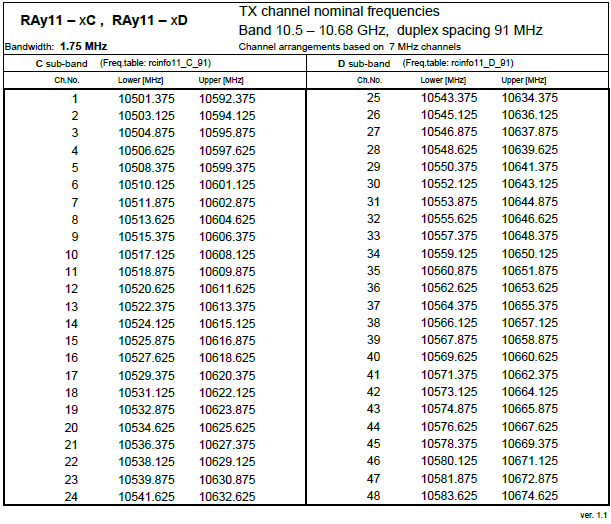

9.1.5. Nominal frequency tables description

1)

The respective RAy unit name. The letter “x” stands for “L” or “U” (Lower or Upper band unit).

Example: “RAy11-xA” means both “RAy11-LA” and “RAy11-UA” units. See overview table for details.

Note: The optional last figure in the unit name (e.g. RAy11-LA-2) denotes number of Ethernet ports and it is not relevant for the Nominal frequency tables.

2)

The respective channel set (nominal frequencies) name in the Ray unit configuration interface (see Configuration, item “Bandwith [MHz]”. In addition to the bandwith definition, the name may contain additional text which defines the respective alternative of channel plan.

Examples: “Bandwith: 40 MHz (ITU)” means that the nominal frequencies in the table follow the recommendation ITU-R F.387 rec.1.2. for 40 MHz bandwith, see also the note 5) below.

“Bandwith: 40 MHz (ACMA)” means that the table describes the 40 MHz channel plan defined by ITU-R F.387 rec. 1.1. (b), applied e.g. in Australia.

3)

The whole frequency range.

4)

Duplex spacing – the frequency difference between the Upper and Lower channels in a duplex pair.

5)

The name of standard or recommendation defining the respective channel plan.

6)

Name of the sub-band defined by channels in the table.

7)

Name of the “Frequency table” containing the channel set described (see Configuration, item “Frequency tables”).

8)

The channel number according to RAy unit configuration interface (see Configuration, item “TX channel [GHz]”).

9)

The nominal TX frequency of the Lower-band channel

10)

The nominal TX frequency of the Upper-band channel.

11)

Table version.

9.2. RAy11 A,B parameters

9.2.1. Output power

  RAy11-xA, RAy11-xBTX power
ModulationMaxMin
[dBm][dBm]
QPSK23-5
16-QAM20-5
32-QAM19-5
64-QAM18-5
128-QAM18-5
256-QAM17-5

ver. 2.0

9.2.2. Radio parameters

  RAy11-xA, RAy11-xBChannel spacing 1.75 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK3.12.5-999.515/2312/19-12/0-14/-4
16-QAM6.34.9-9315.022/3020/26.5-11/-3-13/-7
32-QAM7.86.3-8919.024/3022/26.5-10/-3-12/-7
64-QAM9.47.4-8820.529/3026/26.5-9/-3-10/-7
128-QAM11.08.9-8523.530/3028/26.5-8/-3-7/-7

ver. 2.1


  RAy11-xA, RAy11-xBChannel spacing 3.5 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK64.9-979.515/2312/19-14/0-16/-4
16-QAM129.6-9015.022/3020/26.5-13/-3-15/-7
32-QAM1512.1-8718.524/3022/26.5-12/-3-14/-7
64-QAM1814.3-8420.529/3026/26.5-11/-3-12/-7
128-QAM2117.1-8323.530/3028/26.5-9/-3-8/-7
256-QAM2419.7-8126.033/3031/26.5-5/-3-7/-7

ver. 2.1


  RAy11-xA, RAy11-xBChannel spacing 7 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK128.5-958.515/2312/19-20/0-22/-4
16-QAM2417.2-8815.022/3020/26.5-18/-3-19/-7
32-QAM3022.1-8518.524/3722/33-16/-2-18/-6
64-QAM3629.7-8121.529/3726/33-14/-2-16/-6
128-QAM4234.7-7825.032/3730/33-12/-2-14/-6
256-QAM4940.7-7726.033/3731/33-10/-2-12/-6

ver. 2.2


  RAy11-xA, RAy11-xBChannel spacing 14 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK2419.9-938.514/2312/19-21/0-23/-4
16-QAM4838.8-8615.020/3018/26.5-19/-3-21/-7
32-QAM6049.1-8218.526/3323/29-17/-5-19/-9
64-QAM7262.3-7921.528/3726/33-14/-2-17/-6
128-QAM8473.6-7525.030/3728/33-12/-2-14/-6
256-QAM9681.2-7228.033/3731/33-10/-2-12/-6

ver. 2.0


  RAy11-xA, RAy11-xBChannel spacing 28 / 30 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK5036.8-917.512/2310/19-21/0-23/-4
16-QAM10080.9-8315.020/3018/26.5-18/-3-20/-7
32-QAM125102.4-7918.524/3322/29-16/-5-19/-9
64-QAM150129.8-7621.528/3526/32-12/-5-15/-8
128QAM175155.5-7225.030/3528/32-9/-5-12/-8
256-QAM200170.7-7026.533/3531/32-6/-5-9/-8

ver. 2.0


  RAy11-xA, RAy11-xBChannel spacing 28 / 30 MHz; ACAP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK5238.3-89.57.512/2310/19-15/0-17/-4
16-QAM10484.1-82.515.020/3018/26.5-12/-3-14/-7
32-QAM130106.4-78.518.524/3722/33-10/3-13/-1
64-QAM156135.0-75.521.528/3726/33-6/3-9/-1
128QAM182161.7-71.525.030/3728/33-3/3-6/-1
256-QAM208185.2-69.526.533/4131/380/10-3/7

ver. 2.1


  RAy11-xA, RAy11-xBChannel spacing 40 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK.6850.1-887.512/3310/29-22/-4-24/-8
16-QAM136110.0-8115.019/3317/29-18/-4-21/-8
32-QAM170139.2-7718.524/3321/29-16/-4-19/-8
64-QAM204176.5-7421.527/3325/29-14/-4-16/-8
128QAM238211.4-7025.030/3728/33-10/-4-12/-8
256-QAM272232.1-6826.533/3730/33-8/-4-10/-8

ver. 2.0


  RAy11-xA, RAy11-xBChannel spacing 56 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK9972.9-877.512/2310/19-26/0-28/-4
16-QAM198160.2-8015.019/3017/26.5-19/-3-21/-7
32-QAM247.5202.7-7618.524/3322/29-15/-5-17/-9
64-QAM297256.9-7321.527/3525/32-14/-5-16/-8
128QAM346.5303.7-6925.030/3528/32-10/-5-12/-8
256-QAM396337.7-6726.533/3530/32-8/-5-10/-8

ver. 2.0


  RAy11-xA, RAy11-xBChannel spacing 56 MHz TO; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK9985.8-8510.013/2311/19-24/0-26/-4
16-QAM198169.9-7816.020/3018/26.5-18/-3-20/-7
32-QAM247.5206.2-7419.025/3323/29-14/-5-15/-9
64-QAM297268.1-7022.529/3526/32-9/-5-11/-8
128QAM346.5309.0-6725.532/3529/32-8/-5-10/-8
256-QAM396358.9-6427.535/3532/32-7/-5-8/-8

ver. 2.1

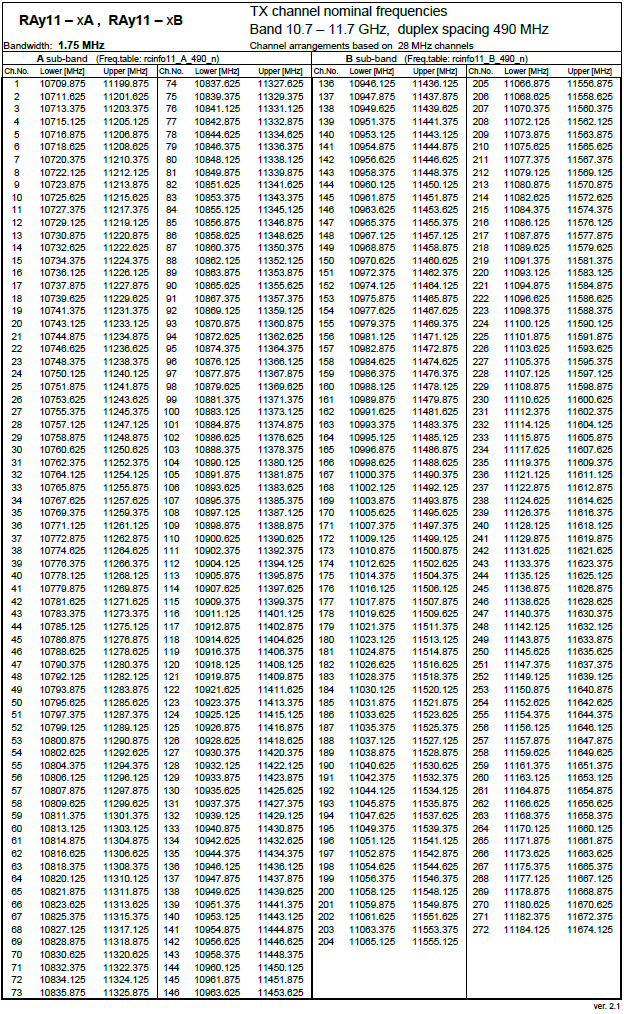

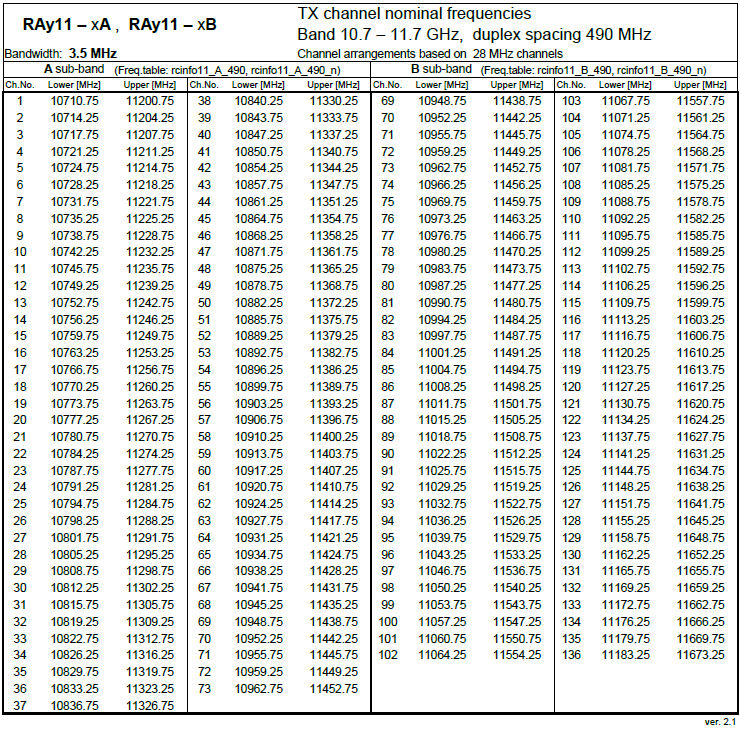

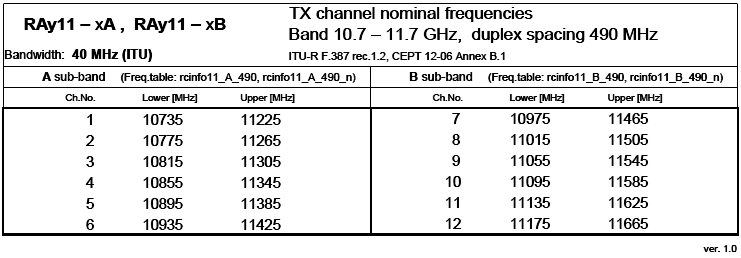

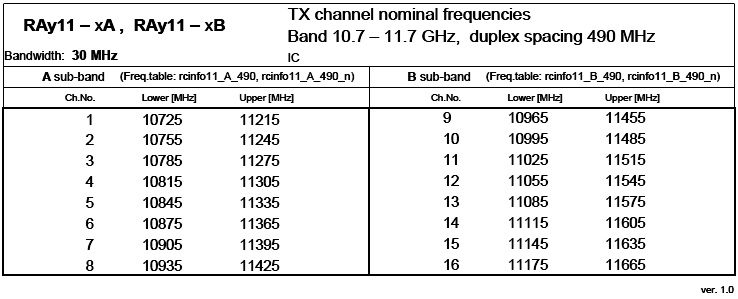

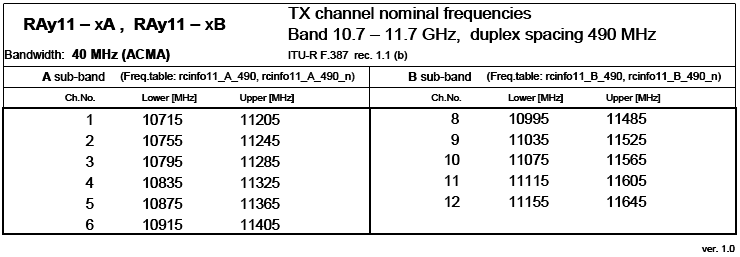

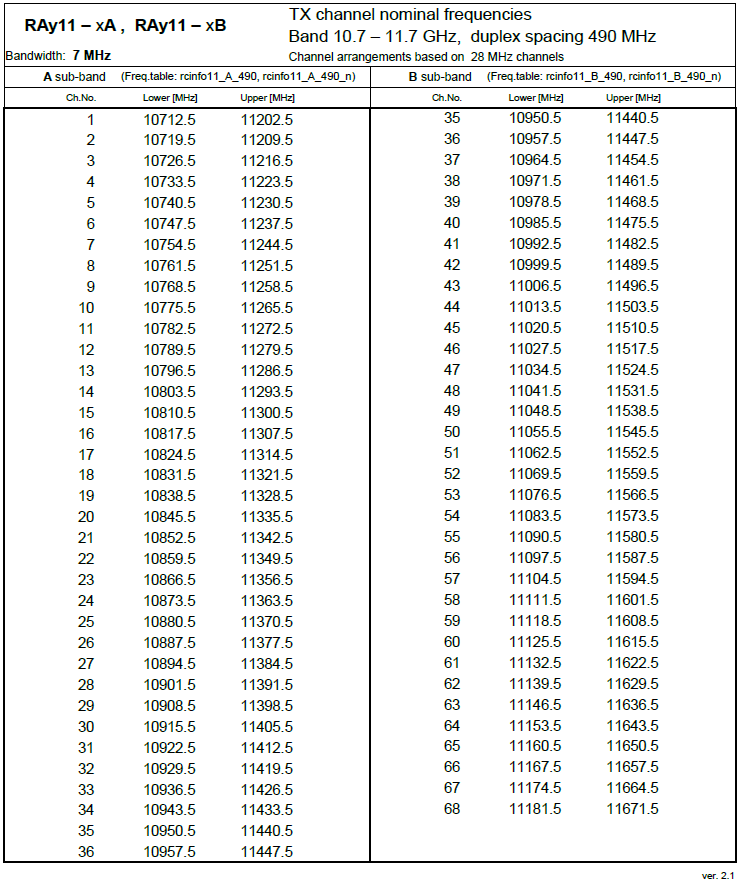

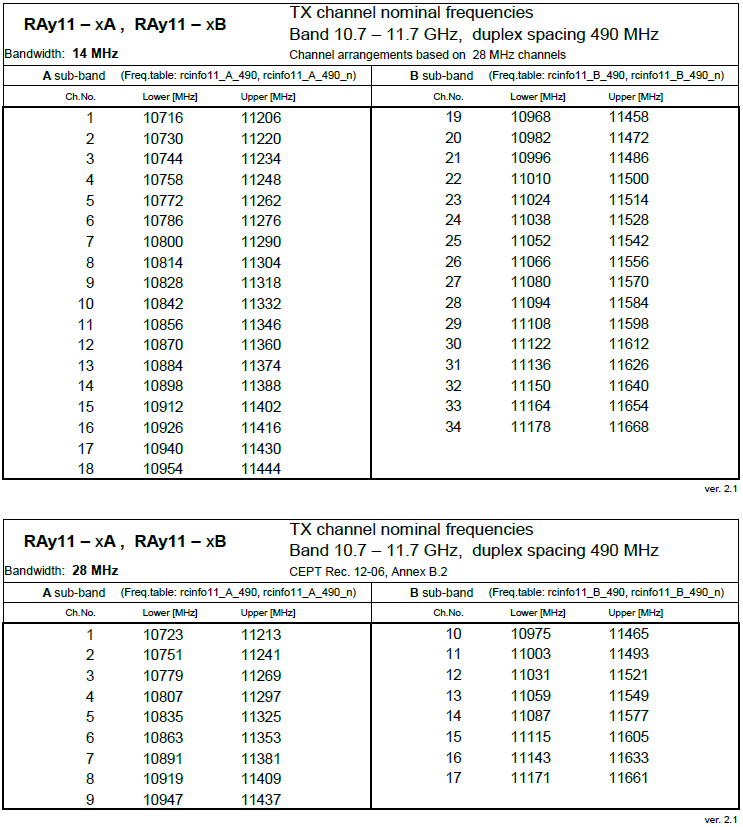

9.2.3. Nominal frequencies, duplex 490 MHz

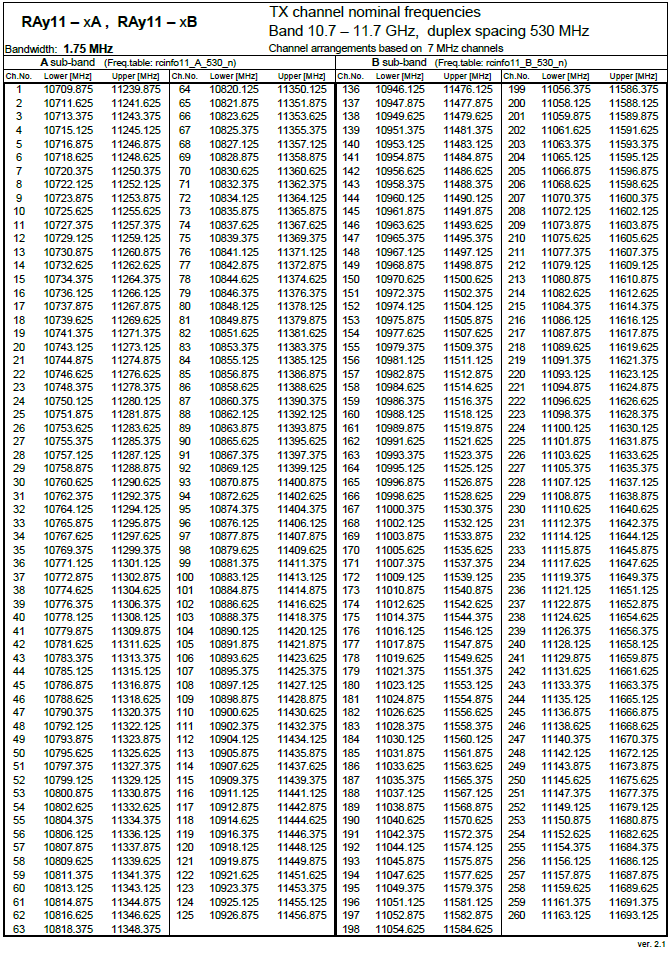

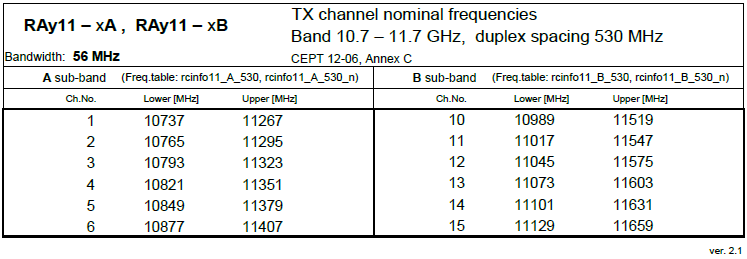

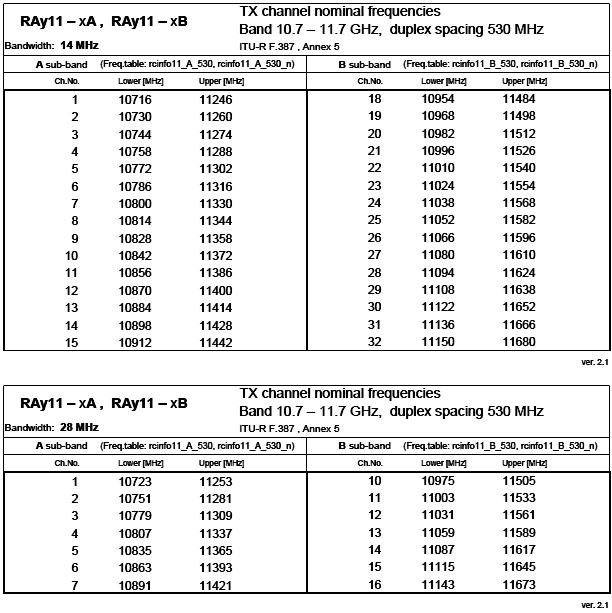

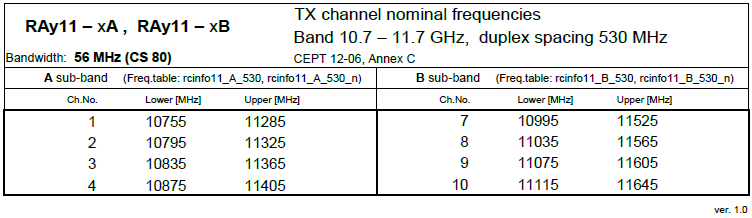

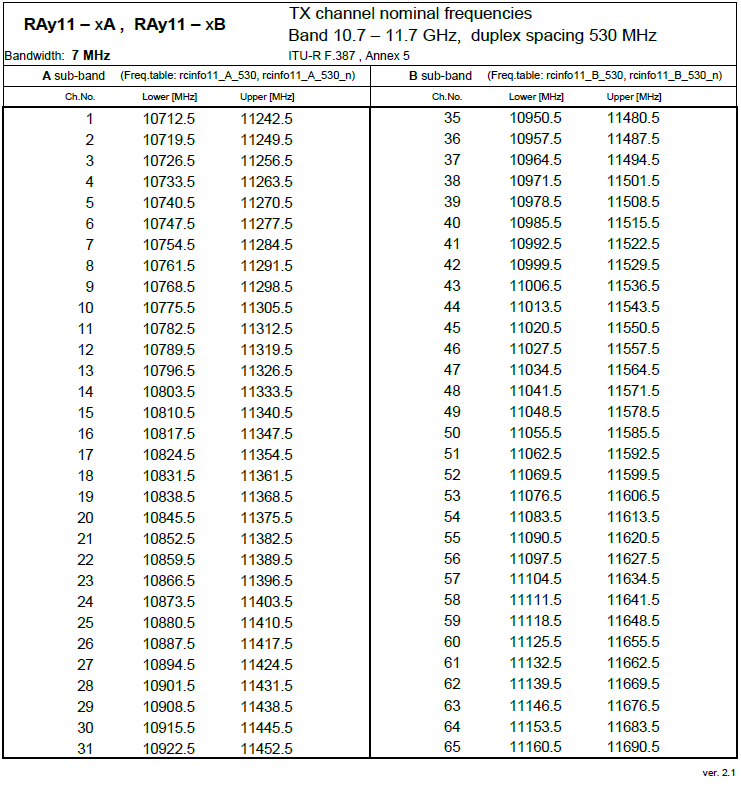

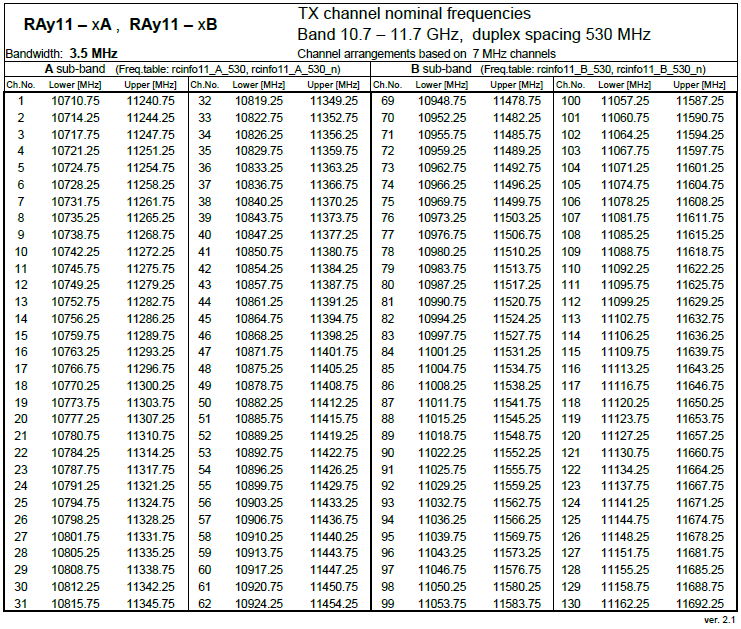

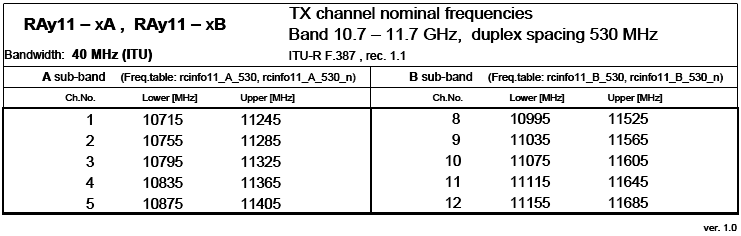

9.2.4. Nominal frequencies, duplex 530 MHz

9.3. RAy11 C,D parameters

9.3.1. Output power

  RAy11-xC, RAy11-xDTX power
ModulationMaxMin
[dBm][dBm]
QPSK20-5
16-QAM18-5
32-QAM17-5
64-QAM16-5
128-QAM16-5
256-QAM15-5

ver. 2.0

9.3.2. Radio parameters

  RAy11-xC, RAy11-xDChannel spacing 1.75 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK3.12.5-989.515/2312/19-12/0-14/-4
16-QAM6.34.9-9215.022/3020/26.5-11/-3-13/-7
32-QAM7.86.3-8819.024/3022/26.5-10/-3-12/-7
64-QAM9.47.4-8720.529/3026/26.5-9/-3-10/-7
128-QAM11.08.9-8423.530/3028/26.5-8/-3-7/-7

ver. 2.0


  RAy11-xC, RAy11-xDChannel spacing 3.5 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK64.9-969.515/2312/19-14/0-16/-4
16-QAM129.6-8915.022/3020/26.5-13/-3-15/-7
32-QAM1512.1-8618.524/3022/26.5-12/-3-14/-7
64-QAM1814.3-8320.529/3026/26.5-11/-3-12/-7
128-QAM2117.2-8223.530/3028/26.5-9/-3-8/-7
256-QAM2419.7-8026.033/3031/26.5-5/-3-7/-7

ver. 2.0


  RAy11-xC, RAy11-xDChannel spacing 7 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK128.5-948.515/2312/19-20/0-22/-4
16-QAM2417.2-8715.022/3020/26.5-18/-3-19/-7
32-QAM3022.1-8418.524/3722/33-16/-2-18/-6
64-QAM3629.7-8021.529/3726/33-14/-2-16/-6
128-QAM4234.7-7825.032/3730/33-12/-2-14/-6
256-QAM4940.7-7626.033/3731/33-10/-2-12/-6

ver. 2.1


  RAy11-xC, RAy11-xDChannel spacing 14 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK2419.9-928.514/2312/19-21/0-23/-4
16-QAM4838.8-8515.020/3018/26.5-19/-3-21/-7
32-QAM6049.1-8118.526/3323/29-17/-5-19/-9
64-QAM7262.3-7821.528/3726/33-14/-2-17/-6
128-QAM8473.6-7425.030/3728/33-12/-2-14/-6
256-QAM9681.2-7128.033/3731/33-10/-2-12/-6

ver. 2.0


  RAy11-xC, RAy11-xDChannel spacing 28 / 30 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK5036.8-907.512/2310/19-21/0-23/-4
16-QAM10080.9-8215.020/3018/26.5-18/-3-20/-7
32-QAM125102.4-7818.524/3322/29-16/-5-19/-9
64-QAM150129.8-7521.528/3526/32-12/-5-15/-8
128QAM175155.5-7125.030/3528/32-9/-5-12/-8
256-QAM200170.7-6926.533/3531/32-6/-5-9/-8

ver. 2.0


  RAy11-xC, RAy11-xDChannel spacing 28 / 30 MHz; ACAP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK5238.3-88.57.512/2310/19-15/0-17/-4
16-QAM10484.1-81.515.020/3018/26.5-12/-3-14/-7
32-QAM130106.4-77.518.524/3722/33-10/3-13/-1
64-QAM156135.0-74.521.528/3726/33-6/3-9/-1
128QAM182161.7-70.525.030/3728/33-3/3-6/-1
256-QAM208185.2-68.526.533/4131/380/10-3/7

ver. 2.1

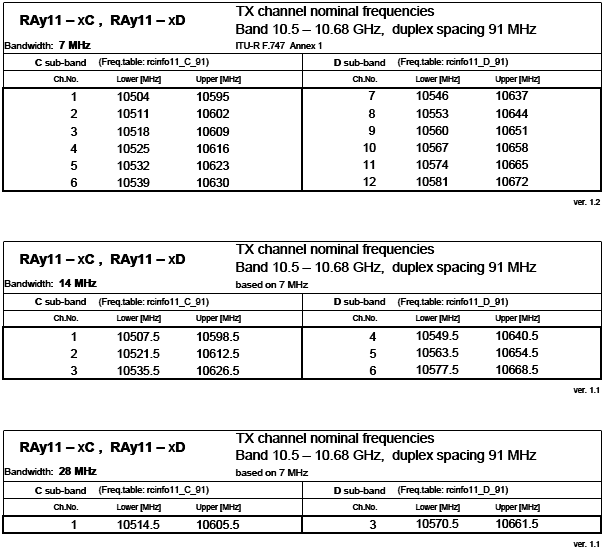

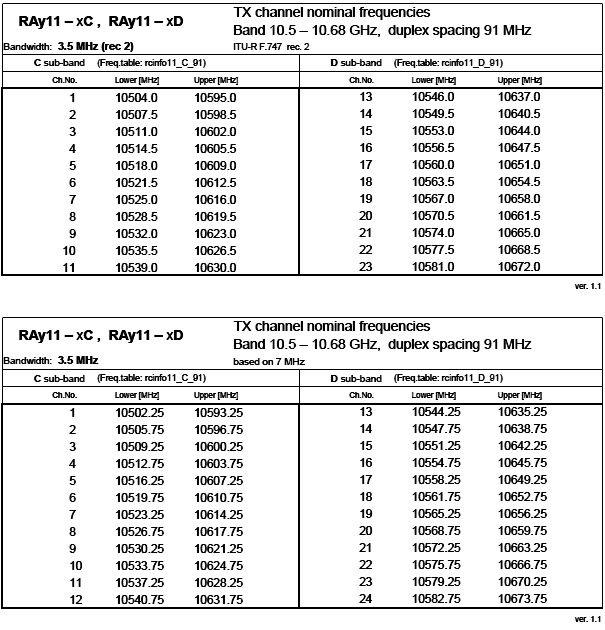

9.3.3. Nominal frequencies

9.4. RAy17 parameters

9.4.1. Output power

  RAy17TX power
ModulationMaxMin
[dBm][dBm]
QPSK5-25
16-QAM5-25
32-QAM5-25
64-QAM5-25
128-QAM5-25
256-QAM5-25

ver. 2.0

9.4.2. Radio parameters

RAy17Channel spacing 3.5 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK64.9-9610.015/2312/19-14/0-16/-4
16-QAM129.6-8915.521/3018/26.5-13/-3-15/-7
32-QAM1512.1-8520.025/3022/26.5-12/-3-14/-7
64-QAM1814.3-8223.526/3023/26.5-10/-3-12/-7

ver. 2.0


RAy17Channel spacing 7 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK128.5-948.515/2312/19-20/0-22/-4
16-QAM2417.2-8715.022/3020/26.5-18/-3-19/-7
32-QAM3022.1-8418.524/3722/33-16/-2-18/-6
64-QAM3629.7-8021.529/3726/33-14/-2-16/-6
128-QAM4234.7-7725.032/3730/33-12/-2-14/-6

ver. 2.0


RAy17Channel spacing 14 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK2419.9-928.514/2312/19-21/0-23/-4
16-QAM4838.8-8515.020/3018/26.5-19/-3-21/-7
32-QAM6049.1-8118.526/3323/29-17/-5-19/-9
64-QAM7262.3-7821.528/3726/33-14/-2-17/-6
128-QAM8473.6-7425.030/3728/33-12/-2-14/-6
256-QAM9681.2-7228.033/3731/33-10/-2-12/-6

ver. 2.0


RAy17Channel spacing 28 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK5036.8-907.512/2310/19-21/0-23/-4
16-QAM10080.9-8315.020/3018/26.5-18/-3-20/-7
32-QAM125102.4-7918.524/3322/29-16/-5-19/-9
64-QAM150129.8-7621.528/3526/32-12/-5-15/-8
128QAM175155.5-7225.030/3528/32-9/-5-12/-8
256-QAM200170.7-6926.533/3531/32-6/-5-9/-8

ver. 2.0


RAy17Channel spacing 40 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK6850.1-887.512/3310/29-22/-4-24/-8
16-QAM136110.0-8115.019/3317/29-18/-4-21/-8
32-QAM170139.2-7718.524/3321/29-16/-4-19/-8
64-QAM204176.5-7421.527/3325/29-14/-4-16/-8
128QAM238211.4-7025.030/3728/33-10/-4-12/-8
256-QAM272232.1-6826.533/3730/33-8/-4-10/-8

ver. 2.0


RAy17Channel spacing 56 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK9972.9-877.512/2310/19-24/0-26/-4
16-QAM198160.2-8015.019/3017/26.5-18/-3-21/-7
32-QAM247.5202.7-7618.524/3322/29-16/-5-19/-9
64-QAM297256.9-7321.527/3525/32-14/-5-16/-8
128QAM346.5303.7-6925.030/3528/32-10/-5-12/-8
256-QAM396337.7-6626.533/3530/32-8/-5-10/-8

ver. 2.0


RAy17Channel spacing 56 MHz TO; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK9985.8-8510.013/2311/19-24/0-26/-4
16-QAM198169.9-7816.020/3018/26.5-18/-3-20/-7
32-QAM247.5206.2-7419.025/3323/29-14/-5-15/-9
64-QAM297268.1-7022.529/3526/32-9/-5-11/-8
128-QAM346.5309.0-6725.532/3529/32-8/-5-10/-8
256-QAM396358.9-6427.535/3532/32-7/-5-8/-8

ver. 2.1

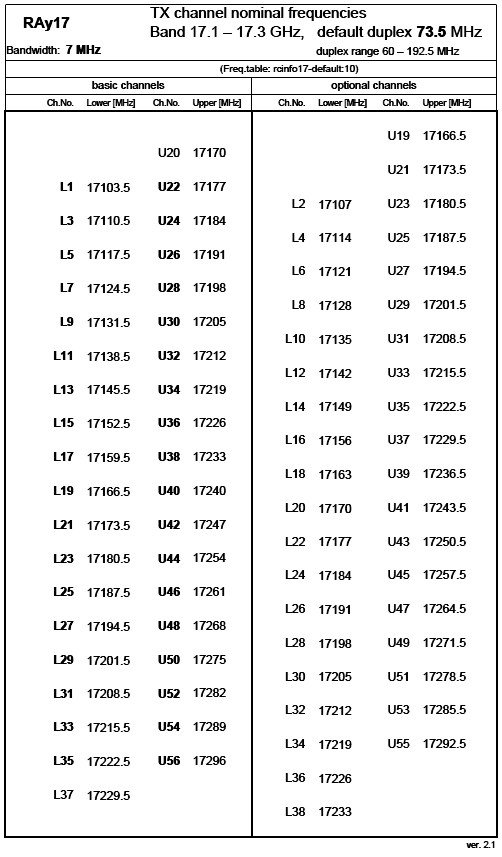

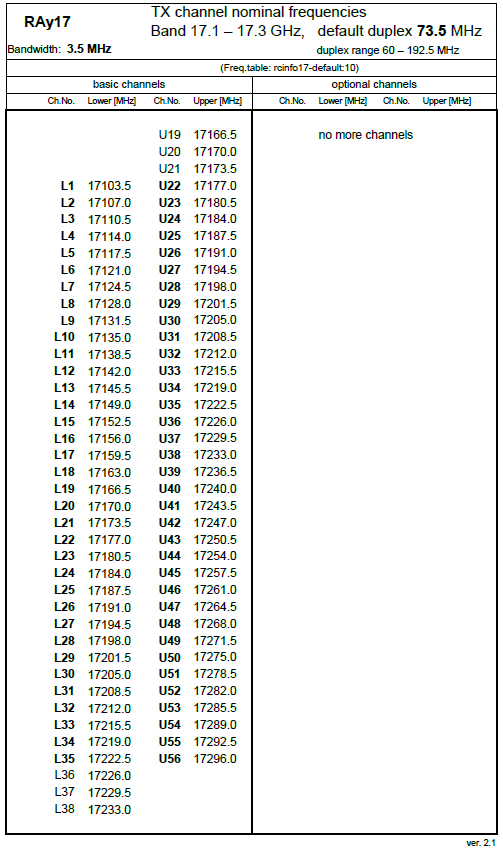

9.4.3. Nominal frequencies

9.5. RAy24 parameters

9.5.1. Output power

    RAy24TX power
ModulationMaxMin
[dBm][dBm]
QPSK10-30
16-QAM10-30
32-QAM10-30
64-QAM10-30
128-QAM10-30
256-QAM10-30

ver. 1.0

9.5.2. Radio parameters

RAy24Channel spacing 3.5 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK64.9-969.515/2312/19-14/0-16/-4
16-QAM129.6-8915.022/3020/26.5-13/-3-15/-7
32-QAM1512.1-8618.524/3022/26.5-12/-3-14/-7
64-QAM1814.3-8320.529/3026/26.5-11/-3-12/-7
128-QAM2117.2-7923.530/3028/26.5-9/-3-8/-7
256-QAM2419.7-7726.033/3031/26.5-5/-3-7/-7

ver. 1.0


RAy24Channel spacing 7 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK128.5-938.515/2312/19-20/0-22/-4
16-QAM2417.2-8615.022/3020/26.5-18/-3-19/-7
32-QAM3022.1-8318.524/3722/33-16/-2-18/-6
64-QAM3629.7-7921.529/3726/33-14/-2-16/-6
128-QAM4234.7-7625.032/3730/33-12/-2-14/-6
256-QAM4940.7-7426.033/3731/33-10/-2-12/-6

ver. 1.0


RAy24Channel spacing 14 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK2419.9-918.514/2312/19-21/0-23/-4
16-QAM4838.8-8415.020/3018/26.5-19/-3-21/-7
32-QAM6049.1-8018.526/3323/29-17/-5-19/-9
64-QAM7262.3-7721.528/3726/33-14/-2-17/-6
128-QAM8473.6-7325.030/3728/33-12/-2-14/-6
256-QAM9681.2-7128.033/3731/33-10/-2-12/-6

ver. 1.0


RAy24Channel spacing 28 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK5036.8-897.512/2310/19-21/0-23/-4
16-QAM10080.9-8215.020/3018/26.5-18/-3-20/-7
32-QAM125102.4-7818.524/3322/29-16/-5-19/-9
64-QAM150129.8-7521.528/3526/32-12/-5-15/-8
128-QAM175155.5-7125.030/3528/32-9/-5-12/-8
256-QAM200170.7-6826.533/3531/32-6/-5-9/-8

ver. 1.0


RAy24Channel spacing 40 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK6850.1-877.512/3310/29-22/-4-24/-8
16-QAM136110.0-8015.019/3317/29-18/-4-21/-8
32-QAM170139.2-7618.524/3321/29-16/-4-19/-8
64-QAM204176.5-7521.527/3325/29-14/-4-16/-8
128-QAM238211.4-6925.030/3728/33-10/-4-12/-8
256-QAM272232.1-6726.533/3730/33-8/-4-10/-8

ver. 1.0


RAy24Channel spacing 56 MHz; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK9972.9-867.512/2310/19-26/0-28/-4
16-QAM198160.2-7915.019/3017/26.5-19/-3-21/-7
32-QAM247.5202.7-7518.524/3322/29-15/-5-17/-9
64-QAM297256.9-7221.527/3525/32-14/-5-16/-8
128-QAM346.5303.7-6825.030/3528/32-10/-5-12/-8
256-QAM396337.7-6526.533/3530/32-8/-5-10/-8

ver. 1.0


RAy24Channel spacing 56 MHz TO; ACCP operation
Modulation Raw Bit
Rate
User
Bit Rate
RSS / SNR for
BER 10-6
Co-channel rejectionAdjacent channel Selectivity
1 dB3 dB1 dB3 dB
RSSSNRdeclared / limitdeclared / limitdeclared / limitdeclared / limit
[-][Mbps][dBm][dB][dB][dB][dB][dB]
QPSK9985.8-8410.013/2311/19-24/0-26/-4
16-QAM198169.9-7716.020/3018/26.5-18/-3-20/-7
32-QAM247.5206.2-7319.025/3323/29-14/-5-15/-9
64-QAM297268.1-6922.529/3526/32-9/-5-11/-8
128-QAM346.5309.0-6625.532/3529/32-8/-5-10/-8
256-QAM396358.9-6327.535/3532/32-7/-5-8/-8

ver. 1.1

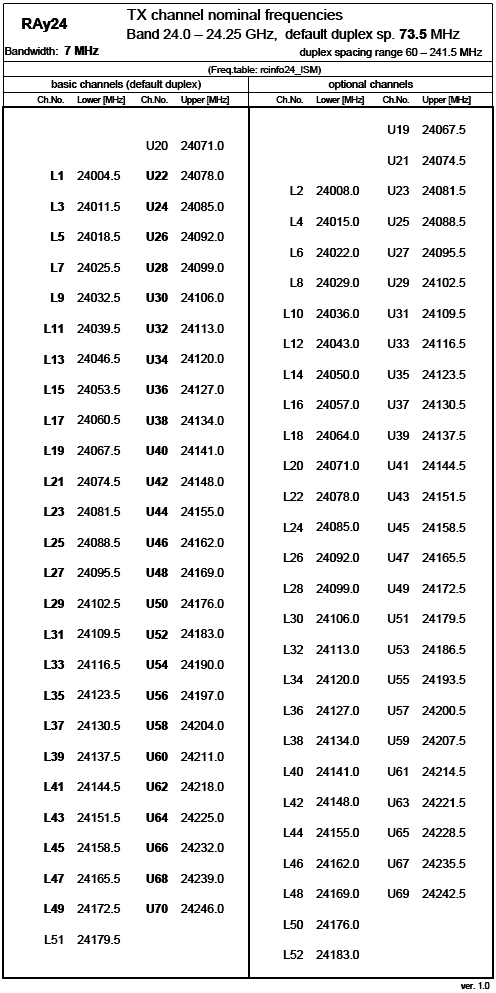

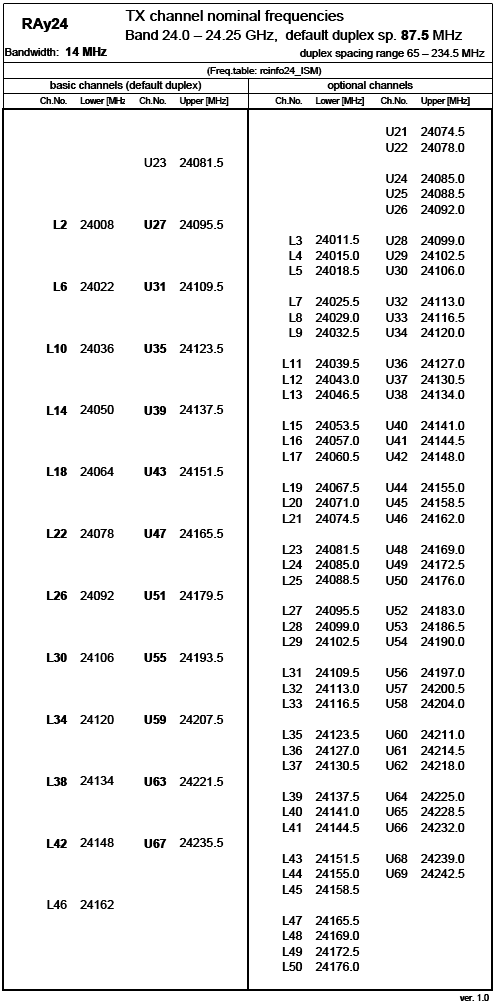

9.5.3. Nominal frequencies – ISM

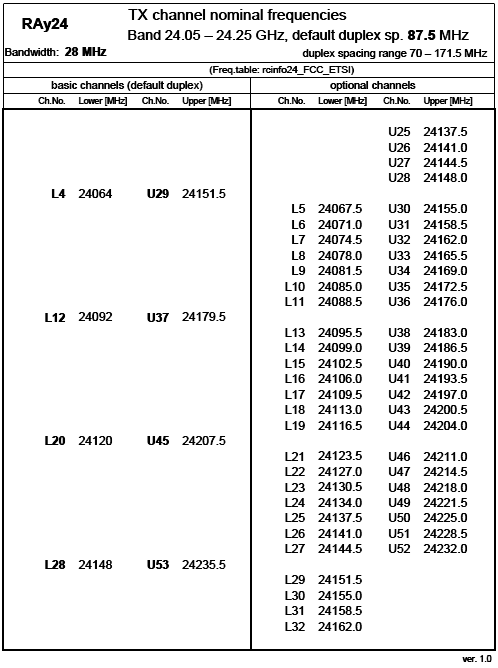

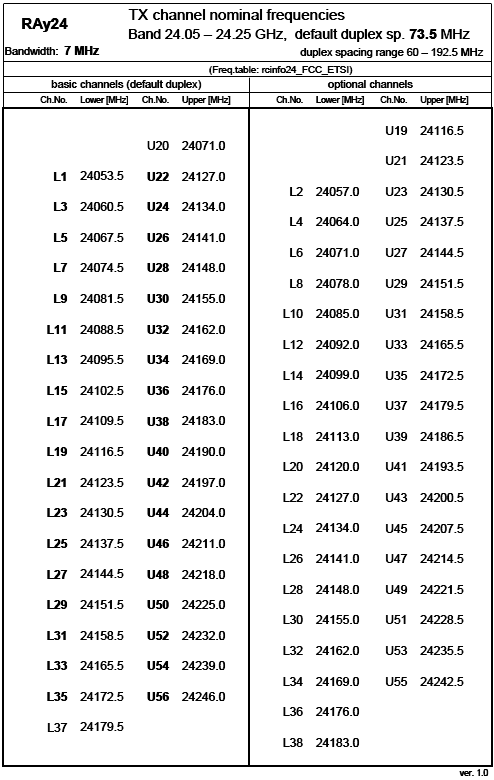

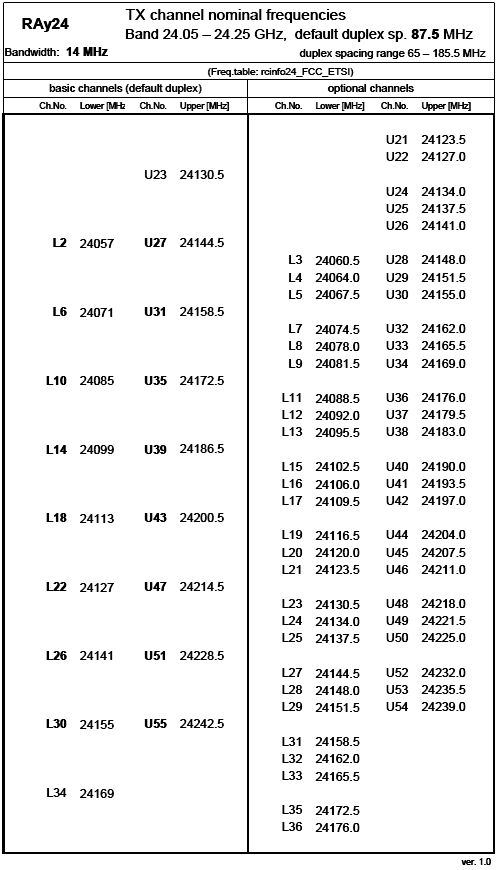

9.5.4. Nominal frequencies – FCC ETSI

©  2024 RACOM s.r.o. All Rights Reserved.
