Optoizolátory

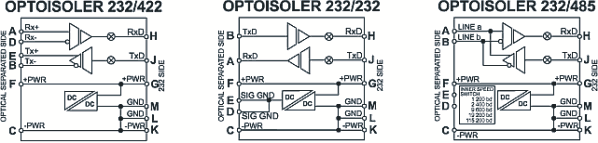

OPI 232, OPI 422, OPI 485

Zemní vodič zdroje napětí je galvanicky propojen se zemí rozhraní RS232 na téže straně převodníku. Přítomnost napájecího napětí a datové pakety na obou linkách indikují LED diody. Ty také indikují trvalé připojení datových linek k napětí. Délka svitu LED diod indikujících přenos dat je z důvodu zviditelnění krátkých paketů při vyšších přenosových rychlostech prodloužena monostabilním klopným obvodem o 15 ms.

OPI485

U optoizoleru OPI485 je přepínání směru toku dat automatické. Je odvozeno od impulsu z monostabilního klopného obvodu reagujícího na data vysílaná směrem do rozhraní RS485. Délka impulsu je optimálně nastavena pro rychlosti 1 200, 2 400, 9 600, 19 200 a 115 200 bps a přepíná se spojkou uvnitř OPI485 (po odejmutí horního krytu). Pro jiné než uvedené rychlosti se nastavuje nejbližší nižší rychlost a je třeba respektovat prodloužení doby přepnutí z režimu vysílání do režimu příjmu na lince RS485. Ve výrobě je nastavena rychlost 19 200 bps. K přechodu z režimu příjmu do režimu vysílání dochází okamžitě na počátku start impulsu. Přepínání signálem RTS nebo jiným externím není podporováno.
