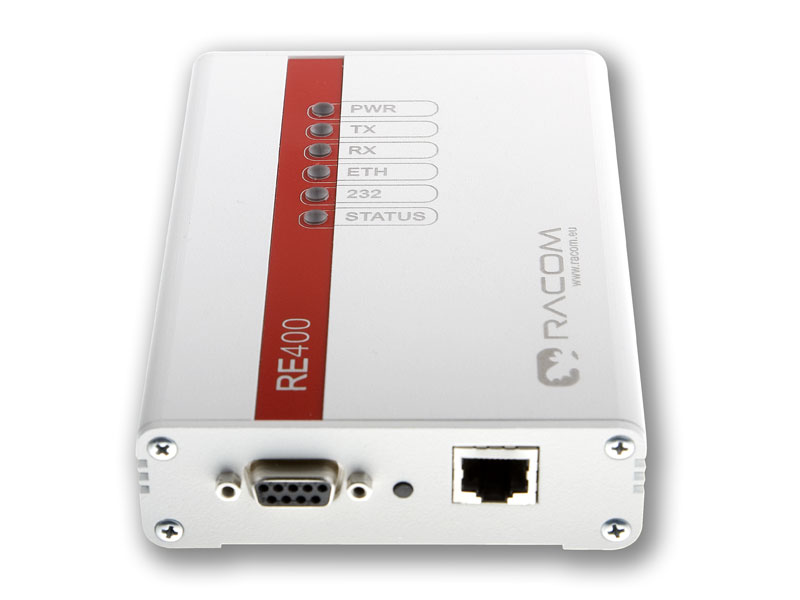

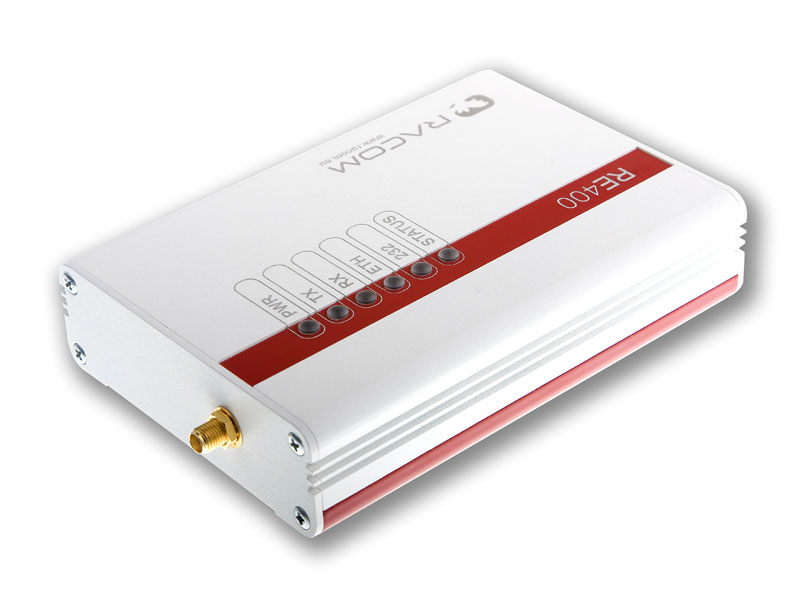

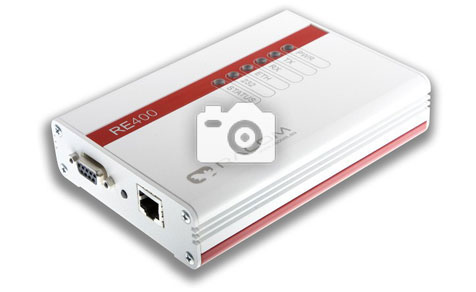

RE400

re400_1

Características

  • Banda de 400 MHz
  • Espaciamiento de Canal: 6.25 / 12.5 / 25 KHz
  • Velocidad: 11 Kbps @ 25 KHz
  • Potencia: 2W
  • 1x ETH, 1x RS232
  • Alimentación: PoE o 10-30 VDC
  • Puente transparente
  • Plug & Play

El RE400 es el Radio Módem más fácil de operar en todo el rango de productos RACOM. Sus características lo hacen casi un dispositivo Plug & Play en redes de radio privadas.

RE400 trabaja como un puente de red IP estándar, es decir, es completamente transparente. Cada unidad puede servir como maestro central o como terminal remota, pudiendo operar simultáneamente como repetidor.

La más moderna solución en la parte de radio (Radio Definido por Software) hace del RE400 el equipo ideal para un amplio rango de configuraciones de espaciamiento de canal.

* No longer mass produced; available on request.

La funcionalidad como puente de red IP ya viene implementado de manera estándar en el radio Módem RE400, es decir, las interfaces ETH de todos los Radio Módems están interconectadas de acuerdo con los principios de una red en puente. Cuando una interface COM se utiliza, cada trama recibida sobre este puerto es retransmitida a todas las interfaces COM de todas las unidades en la red.

  • Interface WEB
  • Todos los parámetros de configuración dentro de la misma página
  • Sólo se necesitan conocimientos básicos en IP
  • CLI via SSH
  • Bandas de radio licenciadas
  • FEC, interleaving, compresión propietaria de los datos
  • Control de integridad de datos CRC32 en el canal de radio
  • Acceso protegido por contraseña, interface Web HTTPS
  • Banda de 400 MHz
  • No se requiere de línea de vista
  • Potencia de la portadora de salida ajustable entre 0.5 o 2 W
  • Excepcional sensibilidad a los datos
  • Alta resistencia a la propagación multi-trayectoria y a la interferencia
  • Cualquier unidad puede trabajar simultáneamente como repetidor
  • Cada unidad es probada en una cámara climática así como con tráfico real
  • Fabricación con componentes industriales o militares
  • Carcaza en aluminio fundido reforzado
  • Consola de diagnósticos local y remota
  • Montaje en rieles DIN
  • Montaje en soportes en “L”, soportes planos y montaje directo
  • Aprobación CE
Parámetros de Radio
Bandas de Frecuencia 373.25 – 484 MHz
Modelos: 373-402; 400-420; 417-447; 435-466; 462-484 MHz
Espaciamiento de Canal 6.25 / 12.5 / 25 kHz
Estabilidad en Frecuencia +/- 1.0 ppm
Modulación 2CPFSK
Velocidad en RF 10.4 kbps / 25 kHz
5.2 kbps / 12.5 kHz
2.6 kbps /6.25
FEC (Forward Error Correction) No
Transmisor
Potencia de Salida de Portadora 0.5 o 2 W
Ciclo Útil 50%
Tiempo Rx – Tx < 1.5 ms
Receptor
Sensibilidad -107 dBm / 10.4 Kbps / 25 KHz

-109 dBm / 5.2 Kbps / 12.5 KHz

-110 dBm / 2.6 Kbps / 6.25 KHz

Eléctricas
Fuente de Alimentación 10.8 – 30 VDC o PoE (38-57 VDC)
Rx 430 mA; 145 mA/48 V
Tx 0.5 W: 700 mA /13.8V; 230 mA/48 V
2W: 950 mA/13.8V; 310 mA/48 V
Sleep mode No
Interfaces

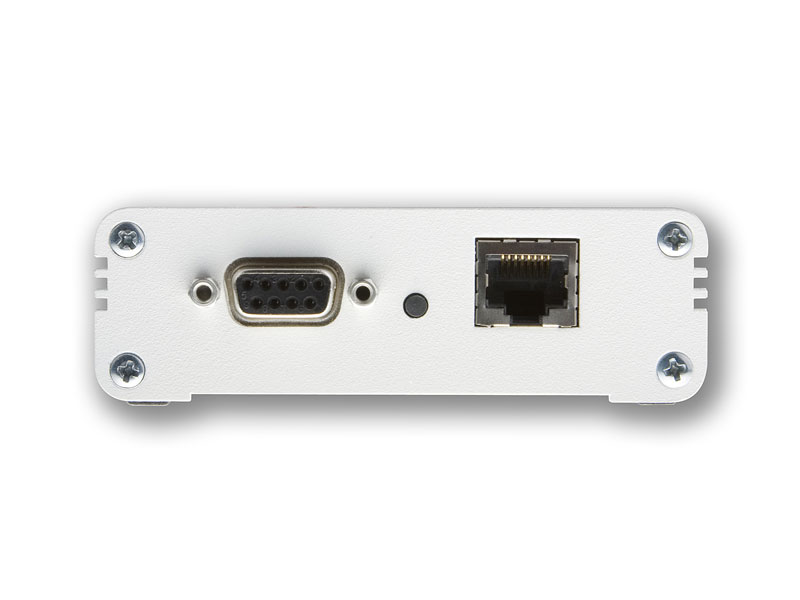

Ethernet 10/100 Base-T Auto MDI/MDIX RJ45
COM RS232 DB9F
300-115200 bps

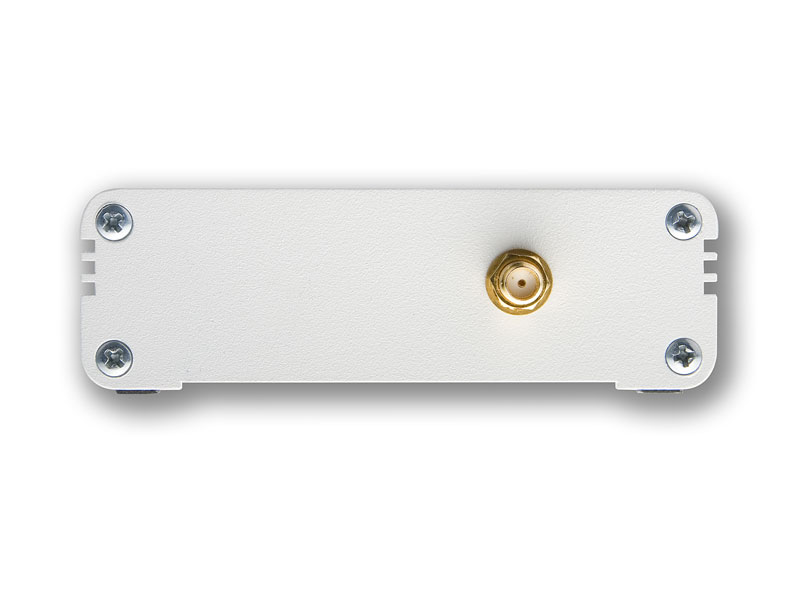

Antena 50 Ohms SMA Hembra

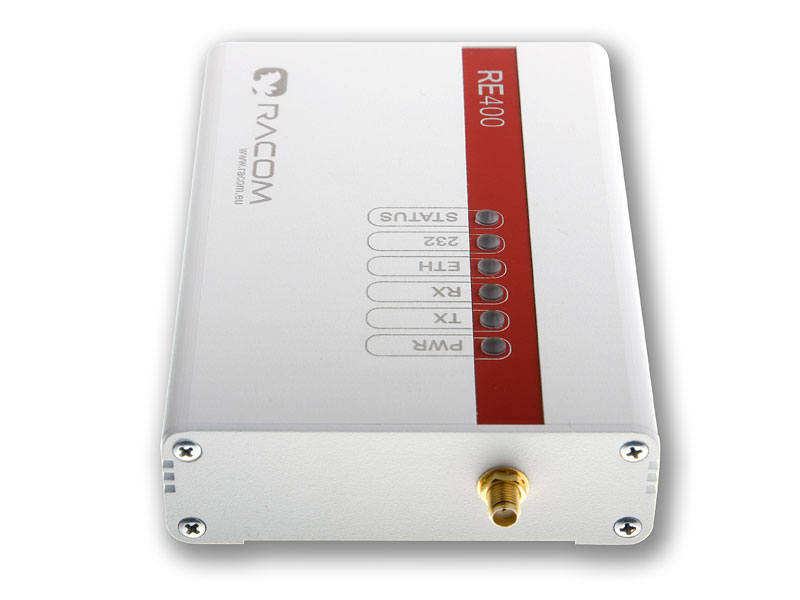

Panel de LEDs Power, Tx, Rx, ETH, 232, Status
Ambientales
Temperatura de Operación -25 a +55 °C
Humedad 5 al 95 % sin condensación
Temperatura de Almacenamiento -35 a +85 °C
Mecánicas
Carcaza Aluminio reforzado
Dimensions 31 H x 96 W x 137 D mm
Peso 0.3 kg
Montaje Riel DIN, soporte plano
Software
Modo de Operación Puente
Control de Integridad de Datos CRC32
Encriptación No
Diagnóstico y Control
Prueba del enlace de radio Ping + RSS
Aprobaciones
Radio ETSI EN 300 113-1 V1.6.2 (2009-11)
EMC (Compatibilidad Electromagnética) ETSI EN 301 489-1 V 1.6.1
Seguridad Eléctrica EN 60950-1 ed.2 :2006

  • Redes que implementan muestreo por “polling”
  • Agua
  • Hidrocarburos
  • Electricidad
  • SmartGrid
  • POS & ATM
  • Loterías
  • Estaciones Climáticas

Note: Puesto que el RE400 es completamente transparente, se recomienda no utilizarlo en aplicaciones que puedan generar tráfico con colisiones, como por ejemplo, en sistemas SCADA de reporte por excepción. El RE400 es ideal para aplicaciones maestro-esclavo (polling) en donde sólo un maestro en el centro de comunicaciones controla el flujo de la comunicación.

El control y diagnóstico de los Radio Módems RE400 es muy fácil y se realiza mediante un explorador web conectado a su interface Ethernet. Teniendo en cuenta esta condición, cualquier unidad remota RE400 puede ser configurada, sin embargo, la velocidad de la comunicación está limitada por la velocidad de datos de la red – 10.4 Kbps.

La información sobre cantidad de señal recibida (RSS) y la calidad de los datos (DQ) está disponible para cada enlace de radio de manera individual. La herramienta de Ping puede utilizarse para diagnosticar un “salto de radio” también.

Toda la configuración de un Radio Módem puede guardarse en un archivo y ser editada “fuera de línea” en la misma interface web. El archivo de configuración guardado puede ser enviado a cualquier Radio Módem, haciendo de las tareas de mantenimiento una labor muy rápida y simple.

Configuración fuera de línea
