5. Веб-интерфейс

Устройством RipEX2 можно легко управлять с компьютера с помощью веб-браузера. Если существует IP-соединение между компьютером и соответствующим RipEX2, вы можете просто ввести IP-адрес любого RipEX2 из сети непосредственно в адресную строку браузера и войти в систему. Однако не рекомендуется управлять устройством RipEX2, подключенным «по воздуху», так как по радиоканалу придется передавать большие объемы данных, что приведет к довольно большому времени отклика.

Если вам нужно управлять RipEX2, подключенным «по воздуху», войдите в устройство RipEX2, к которому ваш компьютер подключен с помощью кабеля (в локальной сети) или по высокоскоростному соединению WAN (например, Интернет). Устройство RipEX2, в которое вы вошли по такой схеме, называется локальным. Затем вы можете управлять любым удаленным RipEX2 в сети «по воздуху» экономичным образом: все статические данные (например, графические объекты веб-страницы) загружаются с локального RipEX2, и только информация, относящаяся к удаленному устройству, передается через радиоканал. Подключенное таким образом устройство RipEX2 называется удаленным.

Веб-интерфейс рассчитан на использование на любом оборудовании – с разными размерами и разрешениями экрана. Большинство изображений, представленных в данном руководстве пользователя, сделаны с разрешением экрана, типичным для настольного ПК.

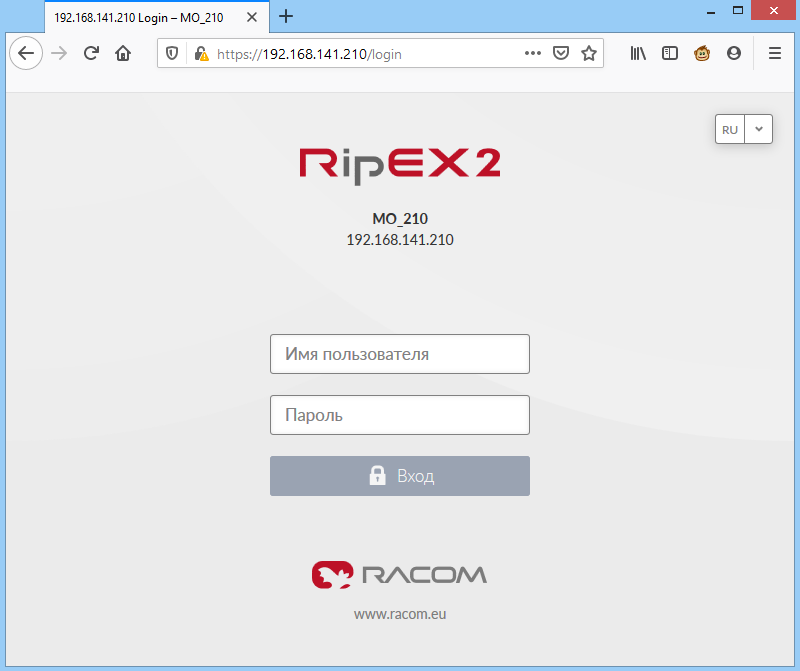

  • Окно регистрации

    Окно регистрации содержит имя, пароль и переключатель языка (справа вверху).



  • Заголовок веб-страницы

    Заголовок каждой веб-страницы содержит:

    • Название устройства и

    • IP-адрес устройства RipEX2, к которому вы подключены

    • Идентификация текущей веб-страницы (2-й или 3-й уровень меню)

    • Кнопка удаленного доступа

    • Кнопка «Изменения для применения»

    • Кнопка обновления настроек

    • Кнопка меню пользователя

5.1. Поддерживаемые веб-браузеры

Поддерживаются текущие версии следующих веб-браузеров для настольных ПК:

  • Edge

  • Chrome

  • Firefox

  • Safari

Поддерживаются текущие версии следующих веб-браузеров для мобильных устройств:

  • Safari для iOS

  • Chrome для Android

5.2. Изменения для применения

Все изменения параметров конфигурации выделяются другим цветом.

Перед окончательным применением можно сделать несколько изменений конфигурации в различных меню.

Все изменения для последующего применения собираются в «корзине».

Вы можете

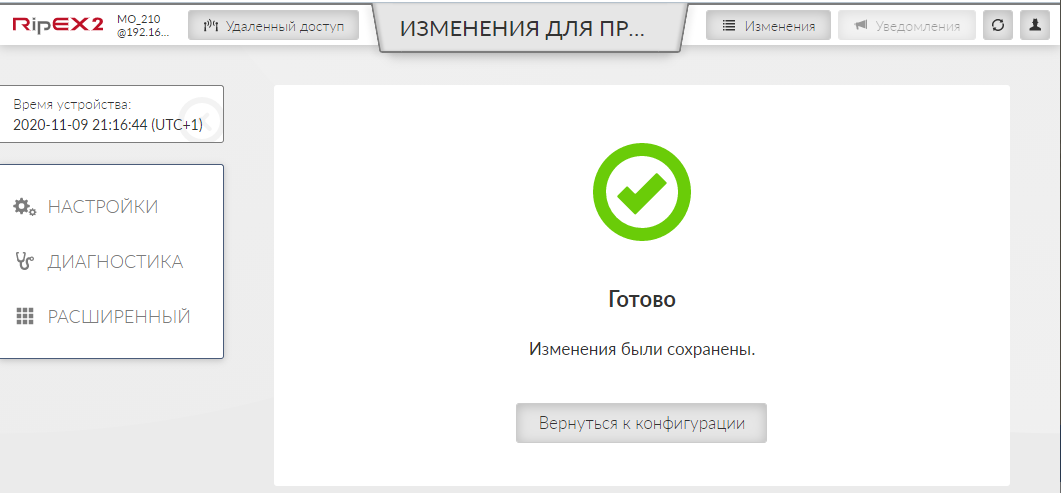

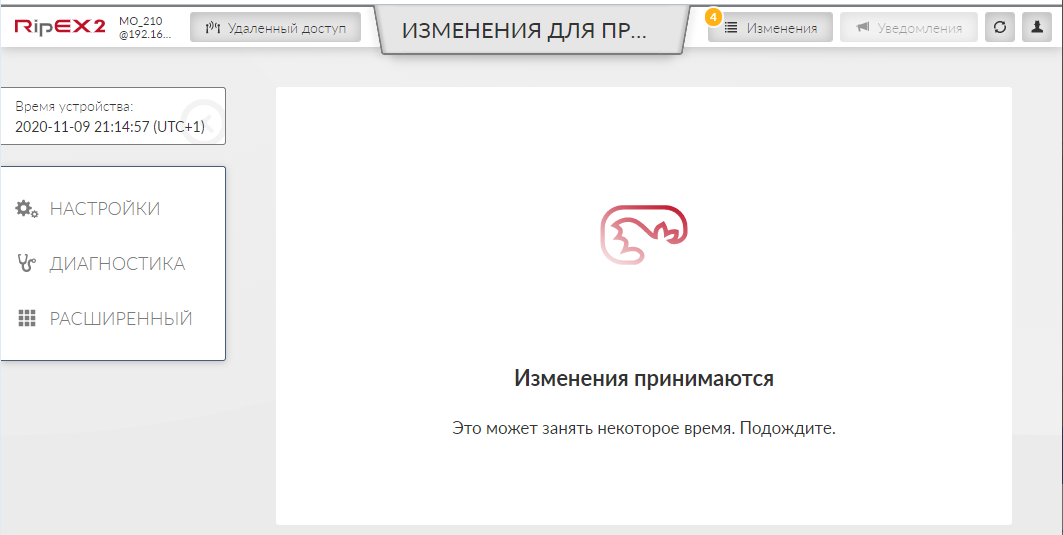

  • Применить все изменения (сохранить их на устройстве), нажав кнопку «Отправить конфигурацию», или

  • Отменить все изменения, нажав кнопку «Отменить изменения».

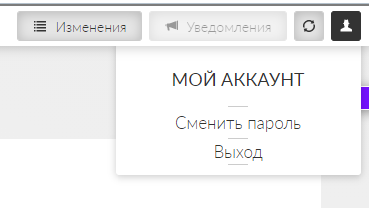

5.3. Меню пользователя

Настоятельно рекомендуется сменить пароль по умолчанию

5.4. Удаленный доступ

Управление устройствами RipEX2 рассчитано на плавную работу, даже когда настраиваемое устройство подключено через относительно медленный радиоканал. В случае локально подключенного устройства непосредственная его настройка (переход по IP-адресу устройства непосредственно из веб-браузера) работает прекрасно. Если устройство должно быть подключено удаленно через радиосеть, необходимо использовать так называемый «удаленный доступ» для настройки и управления этим удаленным устройством с использованием относительно малого объема передаваемых данных. Откройте веб-браузер, введите IP-адрес локально подключенного устройства и подключитесь к удаленному устройству (которое должно быть доступно с локально подключенного устройства посредством сети RipEX2).

Локальное устройство RipEX2 должно иметь самую высокую версию прошивки во всей сети, чтобы обеспечить надлежащую функциональность удаленного доступа. Тем не менее, рекомендуется использовать одну и ту же версию прошивки во всей сети. Более подробные сведения приведены в Раздел 6.6.1, «Прошивка».

Удаленный доступ можно активировать, нажав кнопку «Удаленный доступ».

Осуществляется подключение к удаленному устройству …

IP-адрес фактически подключенного устройства RipEX2 отображается на кнопке удаленного доступа. Все настройки конфигурации доступны удаленно через стандартный веб-интерфейс. Некоторые возможности диагностики доступны только через локальное подключение.
