4. Установка и монтаж

4.1. Крепление

4.1.1. Крепление к DIN-рейке

Радиомодем RipEX2 крепится непосредственно к DIN-рейке с помощью зажимов. Можно прикрепить в продольном (рекомендуется) или в поперечном направлении; в обоих случаях RipEX2 должен располагаться горизонтально. Выбор варианта крепления осуществляется установкой зажимов; каждый зажим крепится одним винтом M4. RipEX2 поставляется с двумя зажимами, двумя винтами и четырьмя посадочными местами для зажимов. Используйте только винты M4 × 5 мм из комплекта поставки.

Горизонтальный продольный монтаж на DIN-рейку – рекомендуется

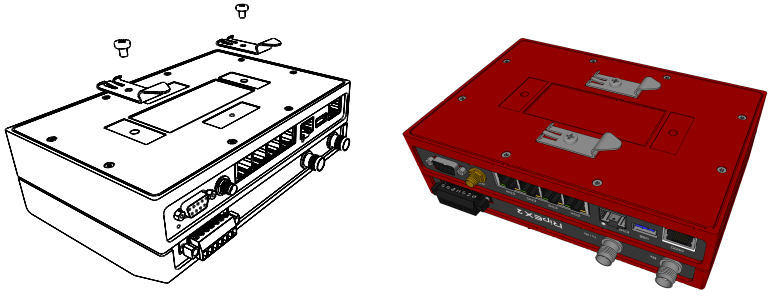

Рисунок 4.1. Горизонтальный продольный монтаж на DIN-рейку – рекомендуется


Горизонтальный поперечный монтаж на DIN-рейку

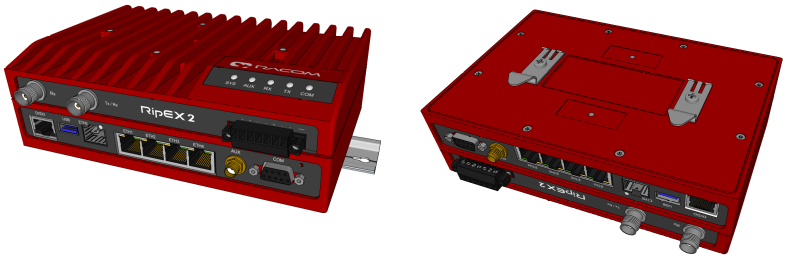

Рисунок 4.2. Горизонтальный поперечный монтаж на DIN-рейку


При затягивании винта на зажиме оставьте зазор 0,5 мм между зажимом и шайбой.

Установка зажима

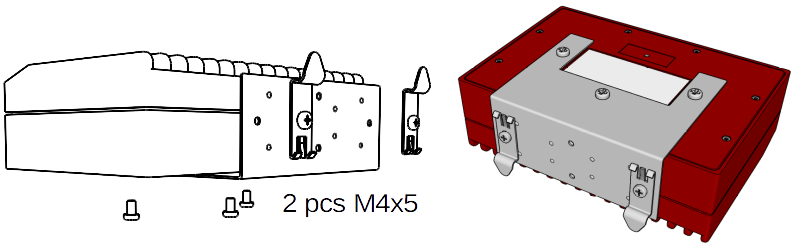

Рисунок 4.3. Установка зажима


Для вертикального монтажа на DIN-рейку используется L-образный кронштейн (дополнительная принадлежность). Используйте только винты M4 × 5 мм из комплекта поставки.

Вертикальный поперечный монтаж на DIN-рейку

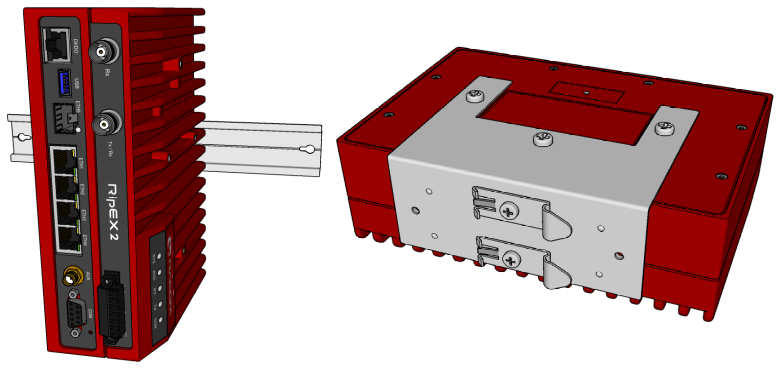

Рисунок 4.4. Вертикальный поперечный монтаж на DIN-рейку


Вертикальный продольный монтаж на DIN-рейку

Рисунок 4.5. Вертикальный продольный монтаж на DIN-рейку


4.1.2. Плоский монтаж

Для плоского монтажа непосредственно на опору необходимо использовать плоский кронштейн (дополнительная принадлежность). Используйте только винты M4 × 5 мм из комплекта поставки.

Плоский монтаж с помощью плоского кронштейна

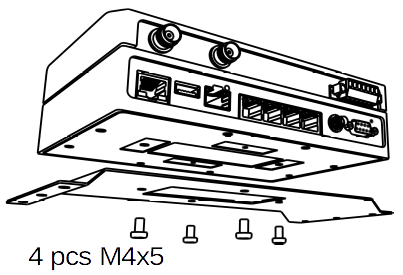

Рисунок 4.6. Плоский монтаж с помощью плоского кронштейна


Плоский монтаж с помощью плоского кронштейна

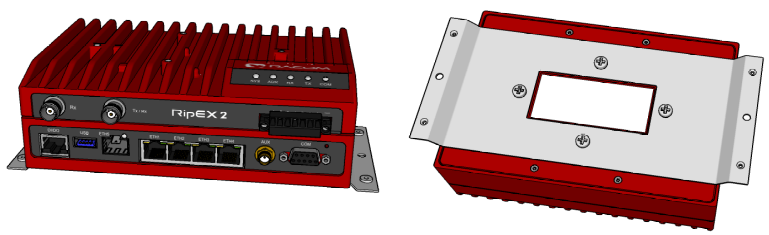

Рисунок 4.7. Плоский монтаж с помощью плоского кронштейна


4.1.3. Монтаж для полнодуплексной работы

Стандартный монтаж для полнодуплексной работы возможен при температуре окружающей среды ниже +60 °C (см. Глава 8, Технические характеристики), однако рекомендуется использовать внешний пассивный охладитель (например, установить в корпус RipEX2-RS) или поддерживать температура окружающей среды ниже +35 °C для повышения долговременной надежности.

При использовании полнодуплексного режима с высокой мощностью при температуре выше +45 °C рекомендуется использовать внешний источник временных импульсов или внутренний GPS. Это повышает стабильность частоты радиоканала.

4.1.4. Монтаж под защиту IP52

Блок RipEX2 обеспечивает класс защиты P41 от вредного воздействия окружающей среды. Можно достичь более высокого класса защиты IP52 (ограниченная защита от проникновения пыли и защита от водяных брызг, падающих под углом <15 градусов по отношению к вертикали).

Чтобы достичь класса защиты IP5x: подключите все разъемы и закройте неиспользуемые порты (COM-порт не требуется закрывать) пылезащитными крышками из набора SET-RipEX2-IP52

Защита класса IP5x

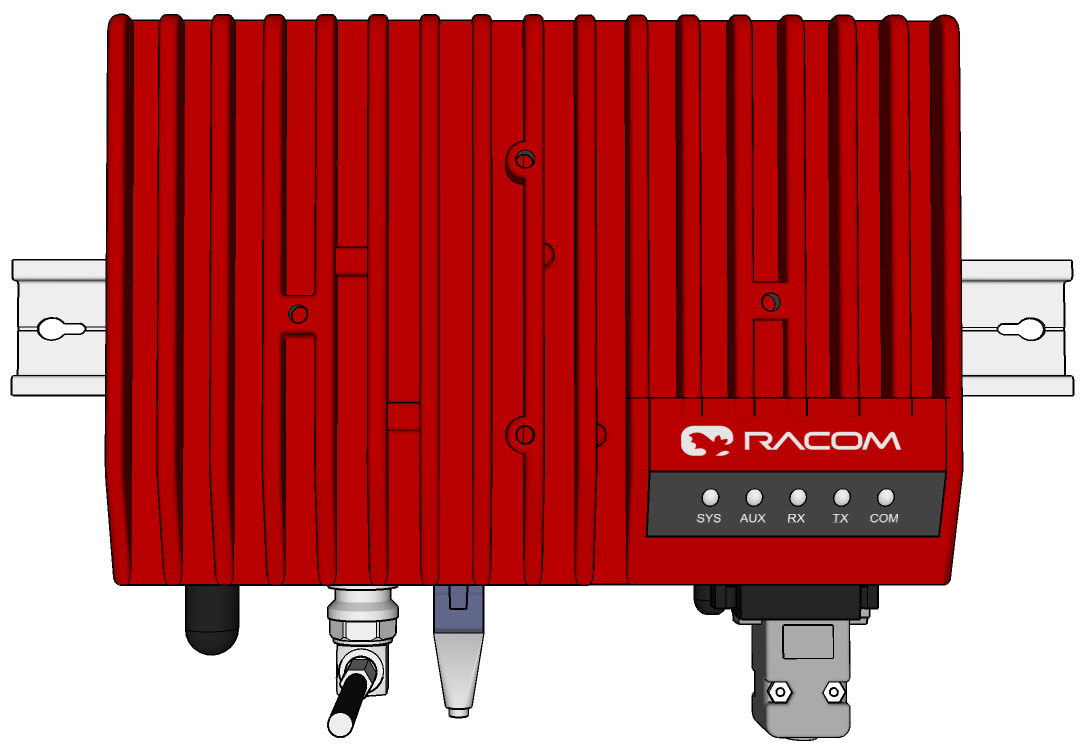

Рисунок 4.8. Защита класса IP5x


Чтобы достичь класса защиты IPx2: Необходимо установить RipEX2 так, чтобы разъемы были обращены вниз.

Монтаж под защиту IPx2

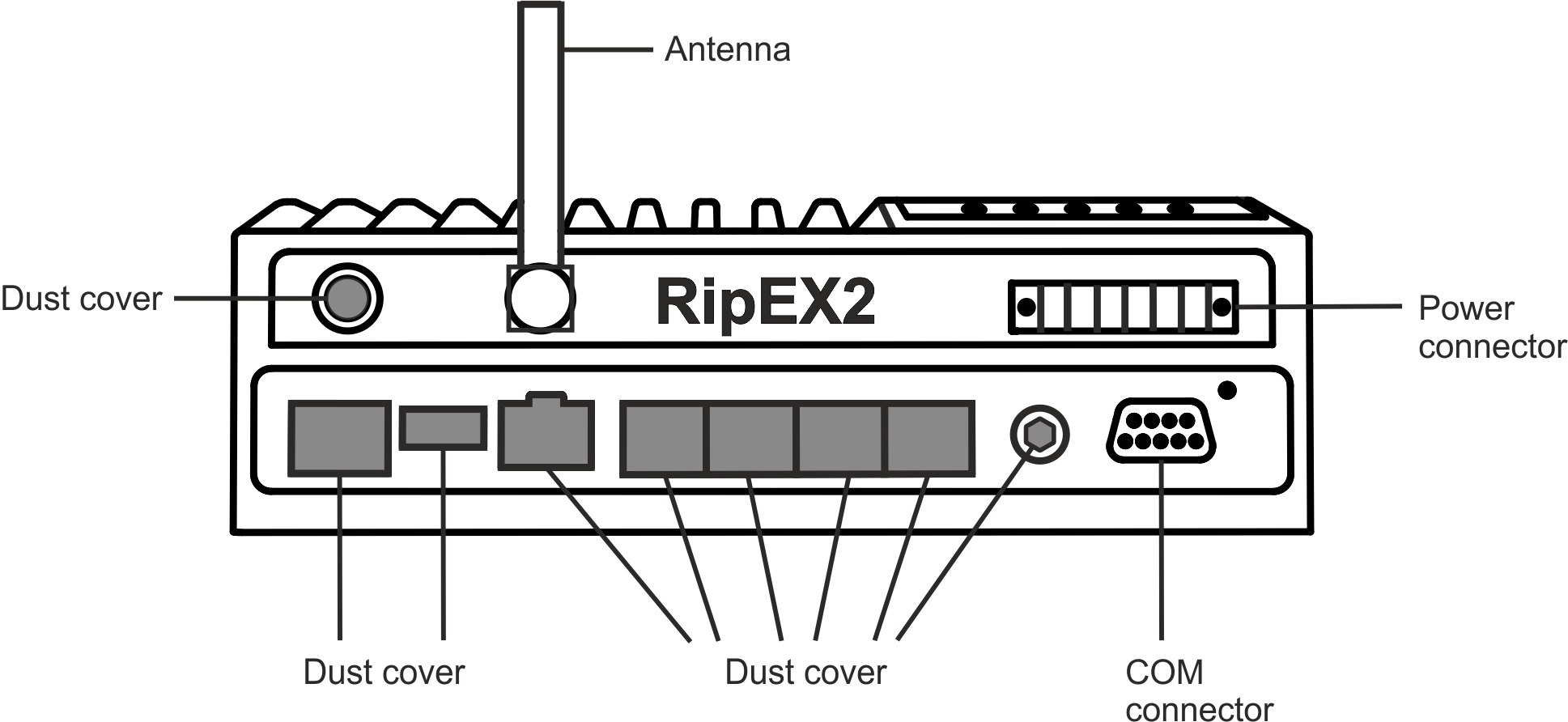

Рисунок 4.9. Монтаж под защиту IPx2


4.2. Установка антенны

Тип антенны, лучше всего подходящий для отдельных узлов вашей сети, зависит от схемы сети и ваших требований к уровню сигнала на каждом узле.

Антенный столб или мачту следует выбирать с учетом размеров и веса антенны, чтобы обеспечить должную устойчивость. Во время установки следуйте инструкциям производителя антенны.

Антенну никогда не следует устанавливать рядом с потенциальными источниками помех, особенно рядом с электронными устройствами, такими как компьютеры или импульсные источники питания. Типичный пример совершенно неправильного размещения – установка штыревой антенны непосредственно на верхней части коробки, содержащей все промышленное оборудование, которое должно связываться посредством RipEX2, включая все источники питания.

Дополнительные рекомендации по безопасности

Только квалифицированный персонал, имеющий разрешение на работу на высоте, имеет право устанавливать антенны на мачтах, крышах и стенах зданий. Не устанавливайте антенну вблизи линий электропередачи. Антенна и кронштейны ни в коем случае не должны соприкасаться с электропроводкой.

Антенна и кабели являются электрическими проводниками. Во время установки может накапливаться электростатический заряд, что может приводить к травмам. Во время установки или ремонта все открытые металлические части необходимо временно заземлить.

Антенна и антенный фидер должны быть заземлены всегда.

Не устанавливайте антенну в ветреную или дождливую погоду, во время грозы или если местность покрыта снегом или льдом. Не прикасайтесь к антенне, антенным кронштейнам или проводам во время грозы

4.3. Заземление

Чтобы свести к минимуму вероятность того, что приемопередатчик и подключенное оборудование получат какое-либо повреждение, следует использовать защитное заземление, при котором антенная система, приемопередатчик, источник питания и подключенное оборудование для передачи данных заземляются в общей точке; при этом заземляющий провод должен быть коротким.

Радиомодем RipEX2 считается, как правило, правильно заземленным, если комплектные плоские монтажные кронштейны используются для монтажа радиомодема на должным образом заземленную металлическую поверхность. Если радиомодем не установлен на заземленную поверхность, следует прикрепить провод защитного заземления к одному из монтажных кронштейнов или к винту на корпусе радиомодема.

Там, где антенный кабель входит в здание, следует использовать молниеотвод. Если возможно, подсоедините молниеотвод к заземлению здания. Все заземления и кабели должны соответствовать применимым нормам и правилам.

4.4. Источник питания

Не рекомендуется включать питание RipEX2 до подключения антенны и других устройств. Подключение RTU и других устройств к RipEX2 при включенном питании увеличивает вероятность повреждения из-за разряда вследствие разницы электрических потенциалов.

RipEX2 может питаться от любого источника питания постоянного тока с напряжением от 10 до 30 В с хорошей фильтрацией. Источник питания должен обеспечивать требуемый вход для прогнозируемого РЧ-выхода. Источник питания должен быть достаточно стабильным, чтобы напряжение не падало при переключении с приема на передачу, что занимает менее 1,5 мс. Чтобы избежать появления помех для радиоканала, источник питания должен соответствовать всем применимым стандартам ЭМС. Никогда не устанавливайте источник питания рядом с антенной. Разъем имеет внутреннее соединение с корпусом RipEX2.
