Адаптер ETH/USB

Рисунок 3.1. Адаптер ETH/USB

Адаптер ETH/USB для служебного доступа к веб-интерфейсу посредством разъема USB. Включает в себя встроенный сервер DHCP, обеспечивающий до 5 назначений. Для доступа к RipEX2 всегда используйте фиксированный IP-адрес 10.9.8.7

Адаптер WiFi

Рисунок 3.2. Адаптер WiFi

Адаптер WiFi для служебного доступа к веб-интерфейсу посредством разъема USB. Включает в себя встроенный сервер DHCP, обеспечивающий до 5 назначений. Для доступа к RipEX2 всегда используйте фиксированный IP-адрес 10.9.8.7

	Примечание
	Адаптер WiFi с № детали OTH-USB/WIFI-W1, который подходил для предыдущего поколения RipEX, не работает с устройствами RipEX2. Используйте адаптер OTH-USB/WIFI-W2 вместо него.

L-образный кронштейн

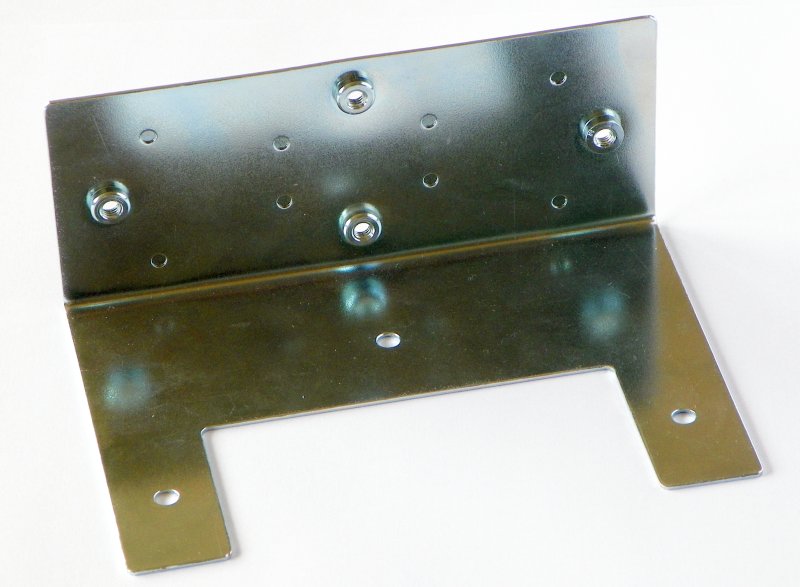

Рисунок 3.3. L-образный кронштейн

Подробнее об использовании см. Раздел 4.1, «Крепление» и Раздел 2.1, «Размеры».

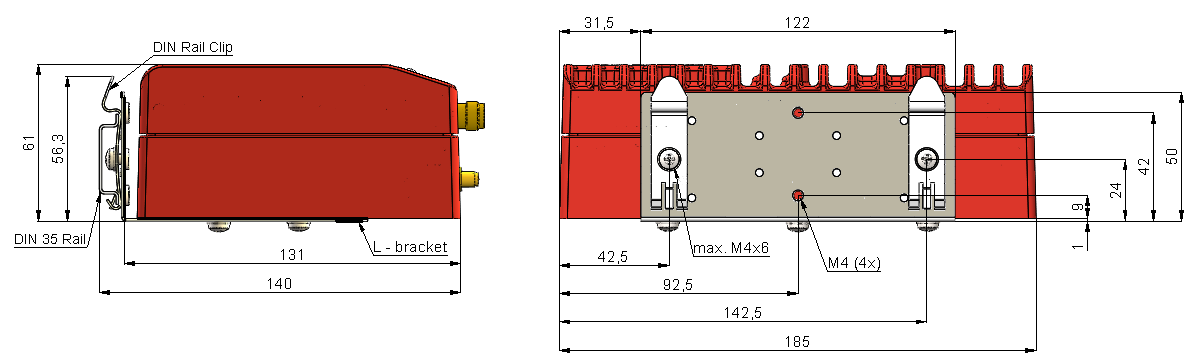

Рисунок 3.4. RipEX2 с L-образным кронштейном

	Примечание
	L-образный кронштейн нельзя использовать, если установлена плата сотового расширения (любая из версий E/P/A).

Плоский кронштейн

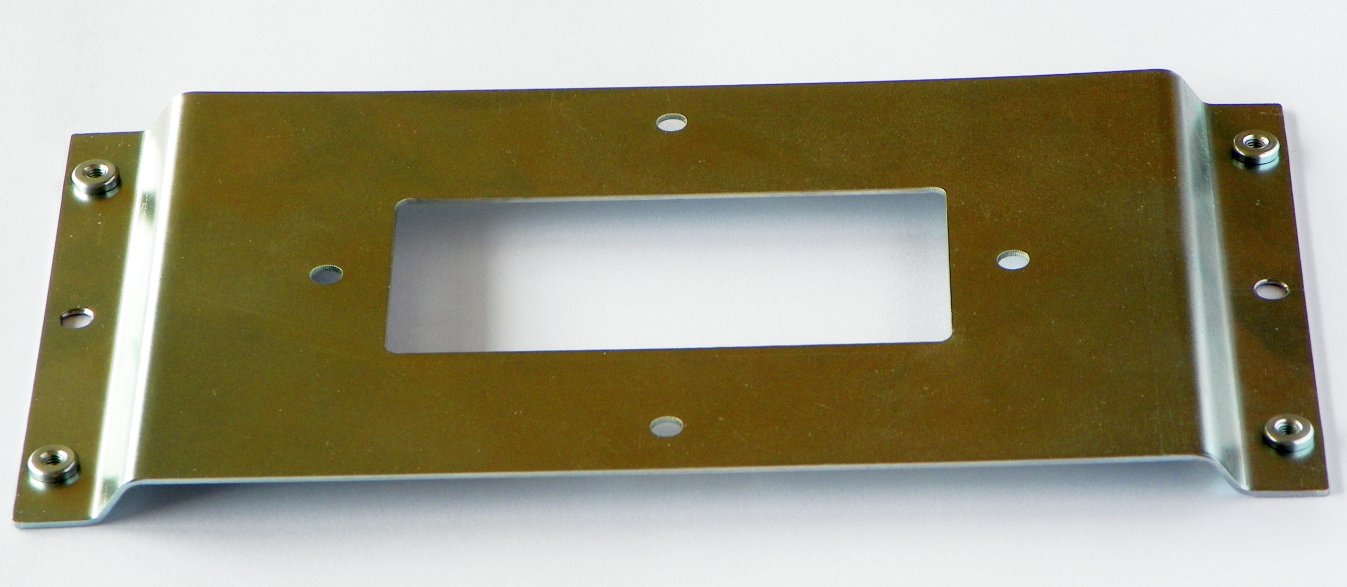

Рисунок 3.5. Плоский кронштейн

Подробнее об использовании см. Раздел 4.1.2, «Плоский монтаж».

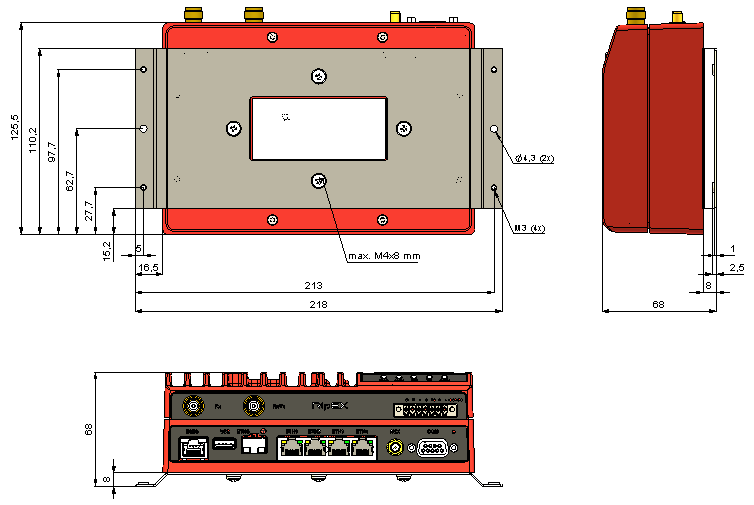

Рисунок 3.6. RipEX2 с плоским кронштейном
