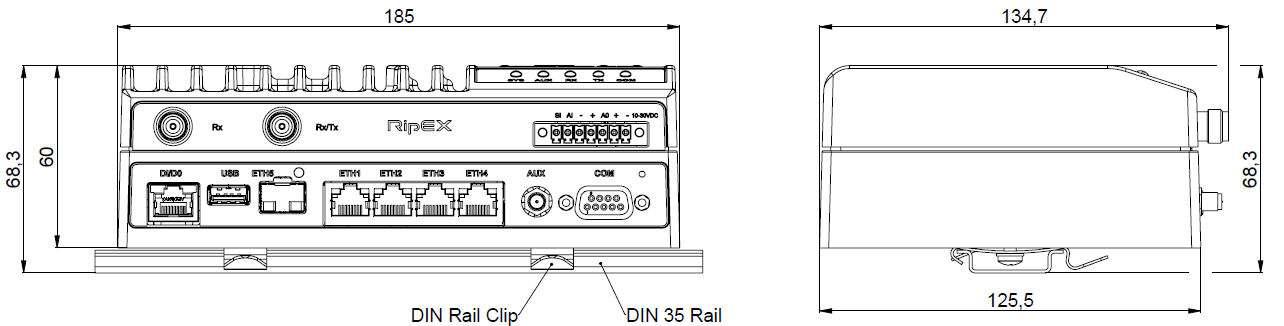

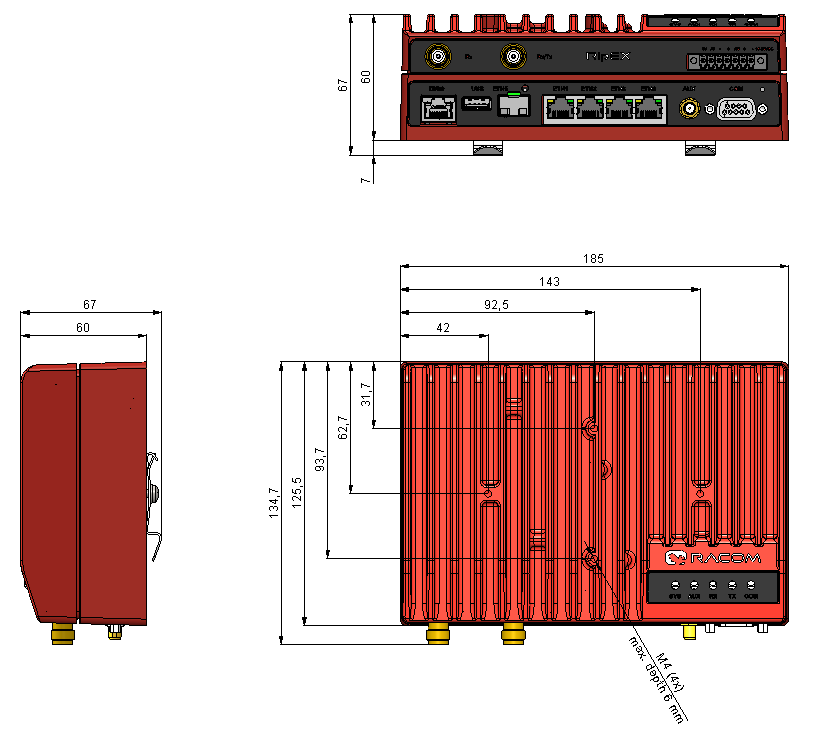

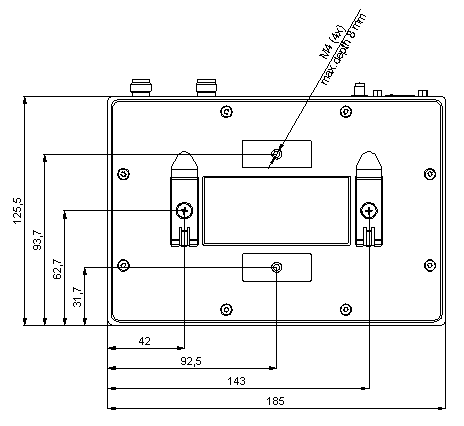

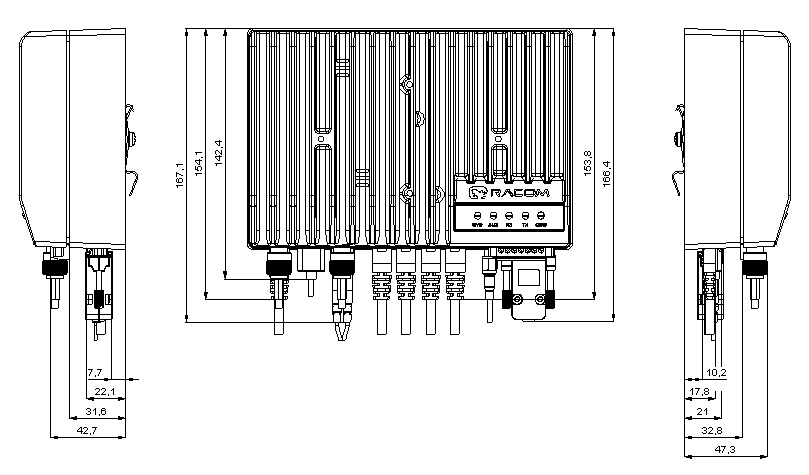

RipEX2 имеет прочный литой алюминиевый корпус, что позволяет использовать устанавливать в его самых разных местах.

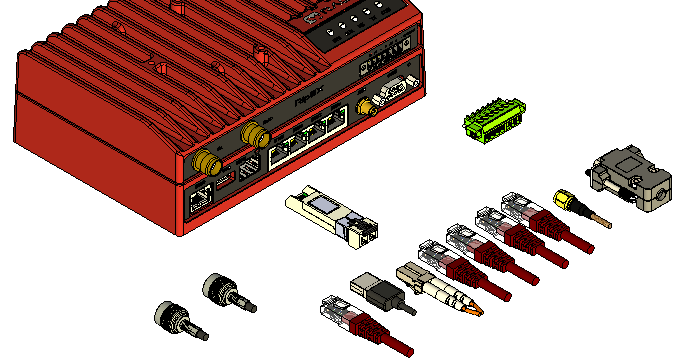

Все разъемы расположены на передней панели. На верхней стороне находится светодиодная панель. Аппаратная кнопка также находится на передней панели (рядом с разъемом COM).

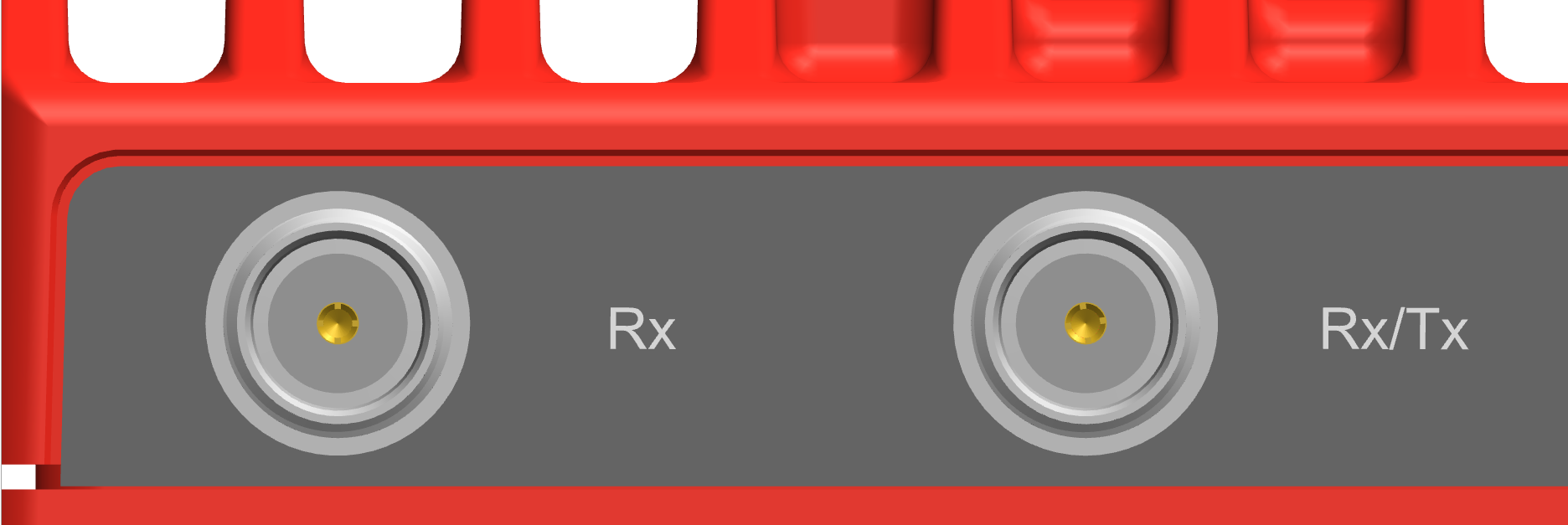

Антенна может быть подключена к RipEX2 через гнездовой разъем TNC на 50 Ом.
RipEX2 оснащен двумя разъемами. Разъем Tx/Rx используется в обычной передающей/принимающей установке с одной антенной (даже с разными частотами Rx и Tx).
Оба разъема Rx и Tx/Rx используются при раздельной установке (две антенны или дуплексный режим с дуплексером) — Rx для приема и Tx/Rx для передачи.
![[Предупреждение]](/images/radost/images/icons/warning.png){kind=icon} | Предупреждение |
|---|---|
Радиомодем RipEX2 может выйти из строя при работе без антенны. |

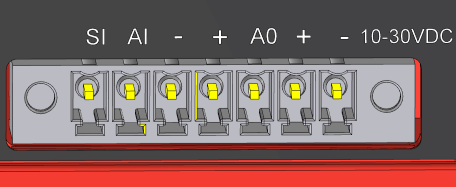

Этот прочный разъем подключается к источнику питания и содержит клеммы для управляющих сигналов. Вилка с винтовыми клеммами и крепежными винтами для разъема питания и управления поставляется с каждым RipEX2. Она представляет собой 7-контактную клеммную колодку Tyco, номер детали 1776192-7, с шагом контактов 3,81 мм. Разъем рассчитан на электропровода сечением от 0,5 до 1,5 мм.2. Зачистите провода на 6 мм (1/4 дюйма). Затем наденьте на них концевые гильзы PKC 108 или меньшего калибра. Вставьте провода в предназначенные для них отверстия и надежно затяните.
Таблица 2.1. Разводка контактов
| Контакт | Метка | Сигнал |
|---|---|---|
| 1 | SI |
ВХОД РЕЖИМА ОЖИДАНИЯ
|
| 2 | AI |
ВХОД АППАРАТНОЙ ТРЕВОГИ
|
| 3 | − |
− (ЗЕМЛЯ) – для ВХОД РЕЖИМА ОЖИДАНИЯ, ВХОД АППАРАТНОЙ ТРЕВОГИ |
| 4 | + |
+ (ПИТАНИЕ) – для ВЫХОД АППАРАТНОЙ ТРЕВОГИ |
| 5 | AO |
ВЫХОД АППАРАТНОЙ ТРЕВОГИ |
| 6 | + |
+ ПИТАНИЕ (от 10 до 30 В) |
| 7 | − |
− ПИТАНИЕ (ЗЕМЛЯ) |
Контакты 3 и 7 имеют внутреннее соединение.
Контакты 4 и 6 имеют внутреннее
соединение.
|
ВХОД АППАРАТНОЙ ТРЕВОГИ ВХОД АППАРАТНОЙ ТРЕВОГИ – цифровой вход. При заземлении (например, при подключении к контакту 3) срабатывает внешний аварийный сигнал. |
 |
|
ВЫХОД АППАРАТНОЙ ТРЕВОГИ ВЫХОД АППАРАТНОЙ ТРЕВОГИ – цифровой выход. |
 |
Стандартные разъемы RJ45 для подключения к сети Ethernet. RipEX2 имеет интерфейсы 10/100/1000Base-T Auto MDI/MDIX, поэтому он может подключаться к сети Ethernet на скоростях 10 Мбит/с, 100 Мбит/с или 1000 Мбит/с. Скорость может выбираться вручную или автоматически распознаваться устройством RipEX2. RipEX2 снабжен функцией Auto MDI/MDIX, которая позволяет ему подключаться как по стандартным, так и по кросс-кабелям с автоматической адаптацией.

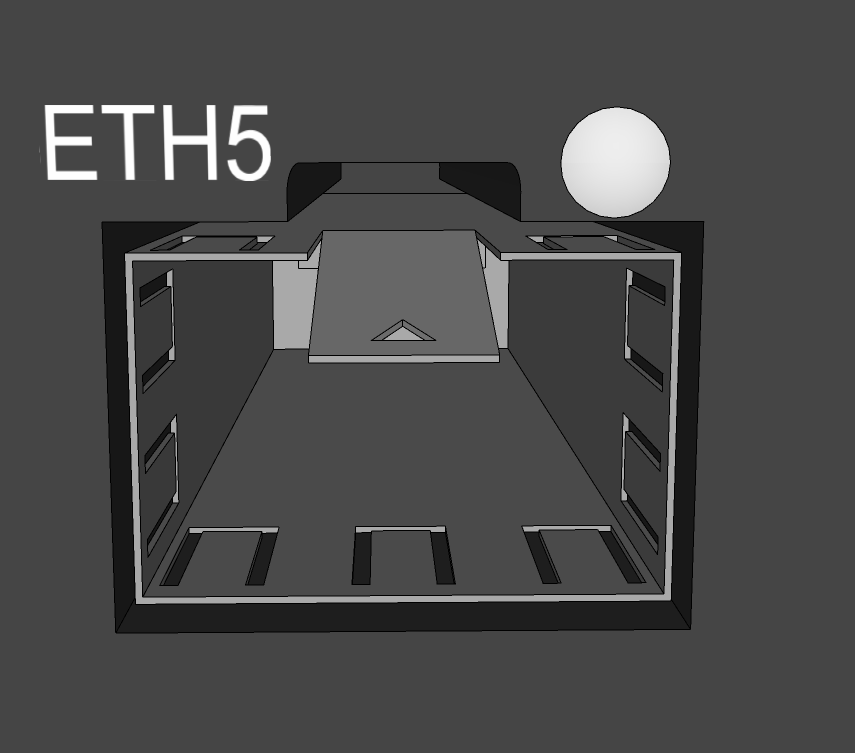

ETH5 представляет собой стандартный разъем SFP для модулей Ethernet SFP 10/100/1000 Мбит/с, заменяемый пользователем, с максимальным энергопотреблением 1,25 Вт. Поддерживаются модули Ethernet SFP как с оптическим волокном, так и с витой парой. Для оптической передачи могут использоваться как одномодовые, так и двухмодовые оптоволоконные модули Ethernet (= 2 или 1 волокно). Модули CSFP не поддерживаются. RACOM предлагает все упомянутые типы модулей SFP, протестированных на совместимость с RipEX2, в качестве стандартных принадлежностей.
Светодиодный индикатор состояния SFP расположен рядом с разъемом. Он управляется модулем SFP. Его функция индивидуальна для каждого модуля SFP. Обычно он указывает на то, находится ли принятый сигнал в пределах рабочего диапазона.
![[Важно]](/images/radost/images/icons/important.png){kind=icon} | Важно |
|---|---|
Настоятельно рекомендуется использовать высококачественный модуль SFP с промышленным диапазоном температур. |
RipEX2 предоставляет последовательный интерфейс COM с разъемом DSUB9F. Его можно настроить как RS232 или RS485.
RS232 в RipEX2 – это устройство DCE (оборудование передачи данных) с проводным подключением. Оборудование, подключенное к последовательному порту RipEX2, должно быть типа DTE (терминальным оборудованием), и для его подключения должен использоваться прямой кабель. Если к последовательному порту RipEX2 подключается DCE-устройство, необходимо использовать нуль-модемный адаптер или кросс-кабель.
RS485 RipEX2 не имеет гальванической развязки и оконечной нагрузки.
Таблица 2.2. Описание контактов COM
| DSUB9F | COM – RS232 | COM – RS485 | |||
|---|---|---|---|---|---|
|
Контакт |
Сигнал |
Вход/Выход | Сигнал |
Вход/Выход |
 |
| 1 | CD |
Выход | — | ||
| 2 | RxD |
Выход |
линия B |
Вход/Выход | |
| 3 | TxD |
Вход |
линия A |
Вход/Выход | |
| 4 | DTR |
Вход | — | ||
| 5 |
ЗЕМЛЯ |
ЗЕМЛЯ | |||
| 6 | DSR |
Выход | — | ||
| 7 | RTS |
Вход | — | ||
| 8 | CTS |
Выход | — | ||
| 9 | — | — | — | ||
RipEX2 постоянно поддерживает сигнал контакта 6 (DSR) на уровне 1 по стандарту RS232.
Плата расширения ‘C’ (2 x RS232)
2-й и 3-й COM-порты доступны при установке платы расширения ‘C’ (2 x RS232). В таком случае разъем DI/DO используется как разъем для COM2 и COM3.
Параметры COM2 и COM3:
COM2: RS232 — 5-контактный (RxD, TxD, GND, RTS, CTS) от 300 бит/с до 2 Мбит/с
COM3: RS232 — 3-контактный (RxD, TxD, GND) от 2,4 Кбит/с до 921,6 Кбит/с
Таблица 2.3. Выход DI/DO
Контакт
Сигнал 1 RxD COM3 2 TxD COM3 3 ЗЕМЛЯ
4 CTS COM2 5 RTS COM2 6 ЗЕМЛЯ
7 RxD COM2 8 TxD COM2 Этот интерфейс несовместим с RipEX2-HS.
Если RipEX2 установлен в RipEX2-HS (корпус горячего резервирования), интерфейс DI/DO предназначен для работы в режиме горячего резервирования.
RipEX2 использует хост-интерфейс USB 3.0 типа A. Интерфейс USB имеет стандартную распайку.
Интерфейс USB предназначен для подключения внешнего адаптера ETH/USB или адаптера WiFi. Адаптеры используются для сервисного доступа к веб-интерфейсу конфигурации устройства RipEX2.
Разъем USB также обеспечивает питание (5 В/0,5 А). Его можно использовать для временного питания подключенного устройства, например телефона. Разъем USB не следует использовать в качестве постоянного источника питания.

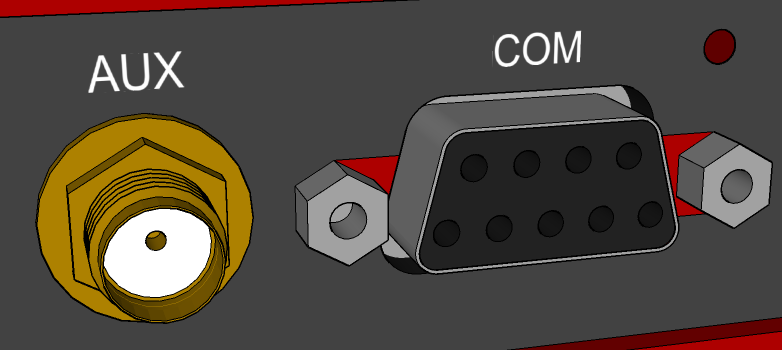

Гнездовой разъем AUX типа SMA на 50 Ом используется для нескольких целей в зависимости от аппаратного варианта.
На стандартной базовой модели AUX используется как вход сигнала синхронизации.
Частотный диапазон входного сигнала: 1 Гц (PPS) — 25 МГц
Уровень входного сигнала > 200 мВ (пик) при 220R, уровни TTL до 5 В
RipEX2 может быть оснащен внутренним модулем GPS. Модуль GPS используется для синхронизации времени сервера NTP внутри RipEX2. В этом случае разъем AUX служит для подключения GPS-антенны:
активная антенна
питание 3,3 В постоянного тока

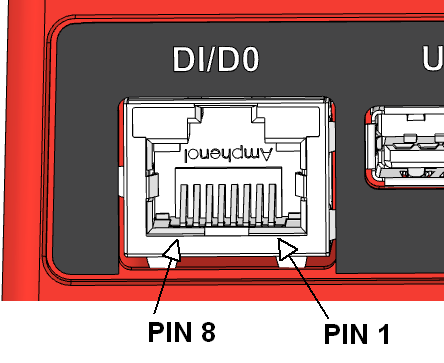

Таблица 2.4. Цифровые входы и выходы
| Контакт | Сигнал |
 |
| 1 | Дифференциальный цифровой вход — положительный — (P) | |
| 2 | Дифференциальный цифровой вход — отрицательный — (N) | |
| 3 | ЗЕМЛЯ | |
| 4 | Цифровой выход 1 | |
| 5 | Цифровой выход 2 | |
| 6 | ЗЕМЛЯ | |
| 7 | Цифровой вход 1 | |
| 8 | Цифровой вход 2 |
Цифровые выходы
Выход с открытым стоком макс. 30 В пост. тока, 0,2 А
Изолированный дифференциальный цифровой вход:
Разность входного напряжения (P-N) > 1,9 В пост. тока, логическая «H»
Разность входного напряжения (P-N) < 1,1 В пост. тока, логическая «L»
Максимальная разность напряжений 30 В
Цифровые входы:
Вход с инвертирующим триггером Шмитта
Активируется при напряжении ниже 1,1 В пост. тока (пороговый гистерезис 1,1 / 1,9 В пост. тока)
Макс. 30 В пост. тока
Если RipEX2 установлен в RipEX2-HS (корпус горячего резервирования), интерфейс DI/DO предназначен для работы в режиме горячего резервирования.

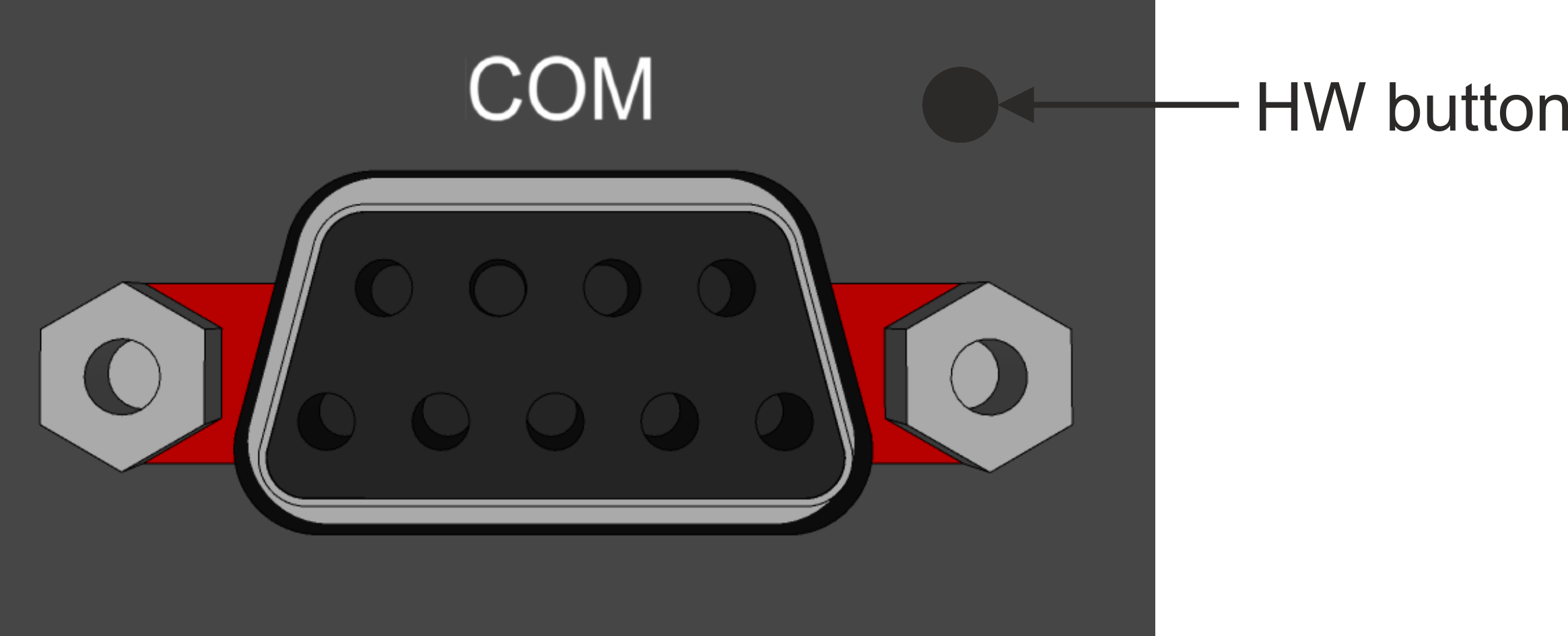

Аппаратная кнопка находится справа от порта COM.

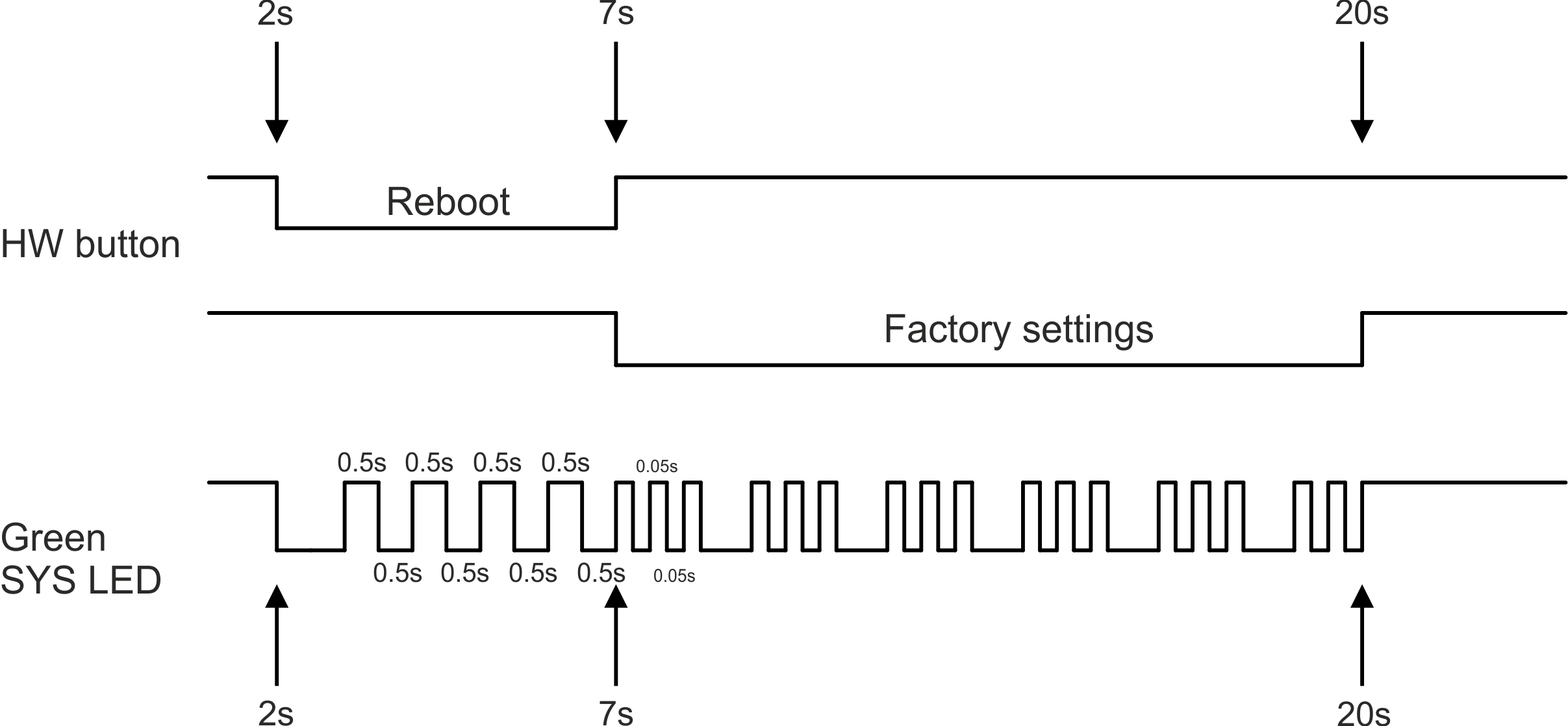

Схема действия аппаратной кнопки
Работа аппаратной кнопки
Нажать менее 2 секунд — ничего не происходит
Нажать от 2 до 7 секунд — перезагрузка при отпускании кнопки
Нажать от 7 до 20 секунд — возврат к заводским настройкам при отпускании кнопки
Нажать более 20 секунд — ничего не происходит

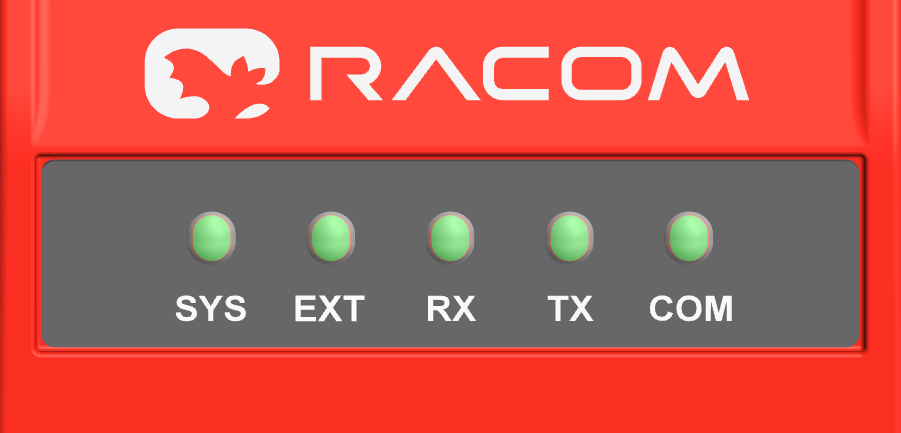

Таблица 2.5. Расшифровка индикации
| Инд. | Цвет | Характер свечения | Функция |
| SYS | Зеленый | Постоянно горит | Система в порядке |
| Мигает с периодом 500 мс | Нажата кнопка перезагрузки | ||
| Три быстрых вспышки (по 50 мс) — пауза (500 мс) | Нажата кнопка возврата к заводским настройкам | ||
| Красный | Постоянно горит | Тревога | |
| Мигает регулярно с периодом 500 мс | Серьезная системная ошибка | ||
| Оранжевый | Постоянно горит | Устройство запускается | |
| AUX | Зеленый | Постоянно горит |
Активность оборудования, подключенного к mPCIe (например, исправление GPS, подключение LTE, …) Сигнал тревоги оборудования, подключенного к mPCIe |
| Красный | Постоянно горит | Тревога | |
| Rx | Зеленый | Постоянно горит | Приемник синхронизирован с пакетом |
| Желтый |
Постоянно горит или мигает с интервалом | Режим работы Rx — высокое сопротивление (в полосе частот присутствуют сильные помехи — выше -45 дБм), адаптивный режим работы приемника | |
| Tx | Красный | Постоянно горит | Передача в радиоканал |
| Зеленый | нет функции | нет функции | |
| COM | Зеленый | Постоянно горит | Получение данных |
| Желтый | Постоянно горит | Передача данных |
Тревога | Сигнал тревоги вызывается любым событием с уровнем серьезности «Ошибка» или выше (см. Раздел 7.2, «События»). |
Адаптивный режим работы приемника | В RipEX2 реализован когнитивный выбор режима приема. При работе в условиях сильных помех (более -45 дБм), RipEX2 распознает их и адаптивно увеличивает свою помехоустойчивость (и снижает свою чувствительность на 3 дБ). Пока помехи держатся, RipEX2 остается в режиме работы приемника с высоким сопротивлением и сигнализирует об этом состоянии включением желтого светодиода RX. Когда помехи спадают, RipEX2 автоматически возвращается в режим высокой чувствительности работы приемника |
Trade name -торговое и маркетинговое наименование продукта. Это наименование используется для всех продуктов в рамках одного и того же семейства продуктов.
Возможные варианты: RipEX
Gen. — поколение продукта с конкретным торговым наименованием. У самого первого поколения продуктов нет числа в этой позиции.
Возможные варианты: нет, 2
Band — частотный диапазон и поддиапазон
Возможные варианты:
1A: 135-175 МГц
3A: 285-335 МГц
3B: 335-400 МГц
4A: 400-470 МГц
4B: 450-520 МГц
Exp. — Модуль платы расширения, встроенный в слот mPCIe
Возможные варианты:
N – не используется
E – дополнительный сотовый модуль, диапазоны E, № детали: mPCIe-E
P – дополнительный сотовый модуль, диапазоны P, № детали: mPCIe-P
A – дополнительный сотовый модуль, диапазоны A, № детали: mPCIe-A
Диапазоны:
E – 4G/3G/2G, Европа, Ближний Восток, Африка
P – 4G/3G/2G, Азия, Тихоокеанский регион, Южная Америка
A – 4G/3G/2G, Америка
Полосы частот см. сведения
G – модуль GPS (GNSS), № детали: mPCIe-GPS
C – расширение 2x RS232, № детали: mPCIe-COMS
![[Примечание]](/images/radost/images/icons/note.png)
Примечание Возможен только один вариант для разъема mPCIe
Var. – обозначение варианта продукта, если используется. Обычно несколько вариантов могут быть в рамках одного устройства, то есть в этой позиции может быть несколько букв. Эти варианты нельзя заказать и включить в установку позже.
Возможные варианты:
Тип процессора – E или N или X
E – Процессор без аппаратного шифрования. Возможно программное шифрование.
N – Процессор без аппаратного шифрования. Невозможно ни аппаратное, ни программное шифрование.
E – Процессор без аппаратного шифрования. Возможно программное шифрование.
X*– Процессор с аппаратным шифрованием.
SW keys – Если устройство заказывается с программными ключами, все ключи указываются в этих скобках. Программный ключ можно заказать позднее отдельно для конкретного серийного номера.
Возможные варианты:
Master – включена вся функциональность всех возможные программных ключей,, № детали: RipEX2-SW-MASTER
Protocols — Включает протоколы радиосвязи (Гибкий, Управляемый базой) и Динамическую маршрутизацию (BABEL, OSPF, BGP), № детали: RipEX2-SW-PROTOCOLS
Speed — включает 256 QAM, Channels > 50 kHz, Full duplex, № детали: RipEX2-SW-SPEED
Power — включает RF power 40 dBm PEP, № детали: RipEX2-SW-POWER
Security — включает IPsec, GRE, RADIUS, Multiple users, Tamper detection, № детали: RipEX2-SW-SECURITY
SFP — включает SFP interface, № детали: RipEX2-SW-SFP
Region – используется для стран, где требуются особые ограничения. Доступно только по специальному запросу при заказе. Если используется, то указывается в скобках вместе с ключами SW.
Возможные варианты:
US – USA, допустимая частота в соответствии с FCC part 90
RipEX2 — 1A: 150.8 – 156.2475, 157.1875 – 161.575, 161.7750 – 161.9625, 162.0375 – 170.0 MHz, Reg. ID: 1A-FCC_Part_90
RipEX2 — 4A: 406.1 — 454.0, 456 — 462.5375, 462.7375 — 467.5375, 467.7375 — 470.0 MHz; Reg. ID: 4A-FCC_Part_90RU – Россия, допустимая частота согласно российским нормам
RipEX2 — 1A: 146.0 — 174.0 MHz; Reg. ID: 1A-Russia
RipEX2 — 4A: 403.0 — 410.0, 433.0 — 450.0 MHz; Reg. ID: 4A-Russia
RipEX2 — 4A: 433.0 — 450.0 MHz; на маркировке продукта; Reg. ID: 4-RussiaBR – Бразилия, канал 6.25 кГц запрещен
RipEX2 — 4A: Anatel sticker 16763; Reg. ID: 4A-BrazilMX – Мексика, импортная наклейка на бумажной коробке, SOL0903113T3
Type – Конкретный тип продукта, для которого имеются одобрения типа CE, FCC и т.д.
Возможные варианты:
RipEX2-1
RipEX2-3
RipEX2-4
Code – часть кода заказа, которая печатается на маркировке на корпусе продукта (Программные ключи не являются аппаратно зависимыми и могут быть заказаны позднее, так что они не печатаются на маркировке продукта).
Order code – полный код продукта, который используется в расценках, счетах, накладных и т.д.
Чтобы найти правильный код заказа (Order code), используйте E-shop.
* В процессоре, входящем в устройство, используется модуль шифрования, подпадающий под пункт 5A002 a.1 в РЕГЛАМЕНТЕ СОВЕТА ЕС № 428/2009 об установлении режима для контроля за экспортом, перемещением, продажей и транзитом продукции двойного назначения на территории Сообщества. Устройства, на которые распространяется экспортный контроль при экспорте за пределы Европейского Союза согласно национальному законодательству и законодательству Европы и США (ECCN 5A002 a.1):
http://ec.europa.eu/trade/import-and-export-rules/export-from-eu/dual-use-controls/index_en.htm.
В случае экспорта из страны, в которую устройства были доставлены компанией
Racom, экспортер должен уведомить Racom о новой стране поставки.
