В окне «Обзор» отображается короткая статистика за последние 15 минут (с момента открытия окна или нажатия кнопки «Обновить»).
В этом меню отображаются все события, произошедшие за время работы устройства.
Для фильтрации событий можно использовать инструмент фильтрации. Когда правила фильтрации не используются, отображаются последние 30 событий после нажатия кнопки «Отобразить».
Более старые события можно отобразить, нажав кнопку «Загрузить больше», а события, произошедшие во время просмотра этого окна, можно загрузить, нажав кнопку «Загрузить более новые».
Аварийные события обозначаются красным цветом, предупреждения – оранжевым, уведомления – черным, а отладочные сообщения – серым.
Можно изменить серьезность отдельных событий, перейдя в меню НАСТРОЙКИ/Устройство/События
Устройство RipEX2 постоянно осуществляет мониторинг различных системных ‘каналов’. Есть несколько типов таких каналов: физические интерфейсы (порты Ethernet, последовательные порты, радио-интерфейс, интерфейсы дополнительных модулей (например, модуля LTE), когда они установлены), виртуальные интерфейсы (например, интерфейсы VLAN) и аппаратные датчики (температура процессора, напряжение питания, …). Отслеживаемые величины хранятся во внутренней базе данных.
Страница статистики предоставляет совокупные статистические данные из этой внутренней базы данных. Данные можно как отображать на экране, так и загружать в формате CSV. Этот формат файлов подходит для импорта в любую стороннюю программу, работающую с электронными таблицами, в целях дальнейшего анализа.
Есть два варианта отображения статистических данных:
Исторические
Отображаются данные статистики за определенный интервал времени. Этот интервал определяется отметками времени «От» и «До».Отличительные
Отображаются данные статистики с момента сброса счетчика статистики до текущего момента (когда была нажата кнопка «Отобразить»). Это сброс происходит при перезагрузке устройства и по нажатию кнопки «Сбросить статистику».Кнопка Сбросить статистику — инициирует сброс счетчика отличительной статистики. Такой сброс не влияет на сбор данных статистики: например, историческая статистика совсем не затрагивается этим сбросом.
Статистически данные всегда извлекаются как совокупные данные за определенный интервал времени. Этот интервал можно задать, введя конкретную дату и время в поля «От» и «До», либо используя кнопки «Последний день», «Последний час», либо выбирая нужный вариант из ниспадающего списка «Больше вариантов» (от нескольких минут до нескольких дней). Кнопка «Установить текущее время» устанавливает текущее время в оба поля «От» и «До», чтобы вам проще было поставить диагностику текущего состояния устройства.

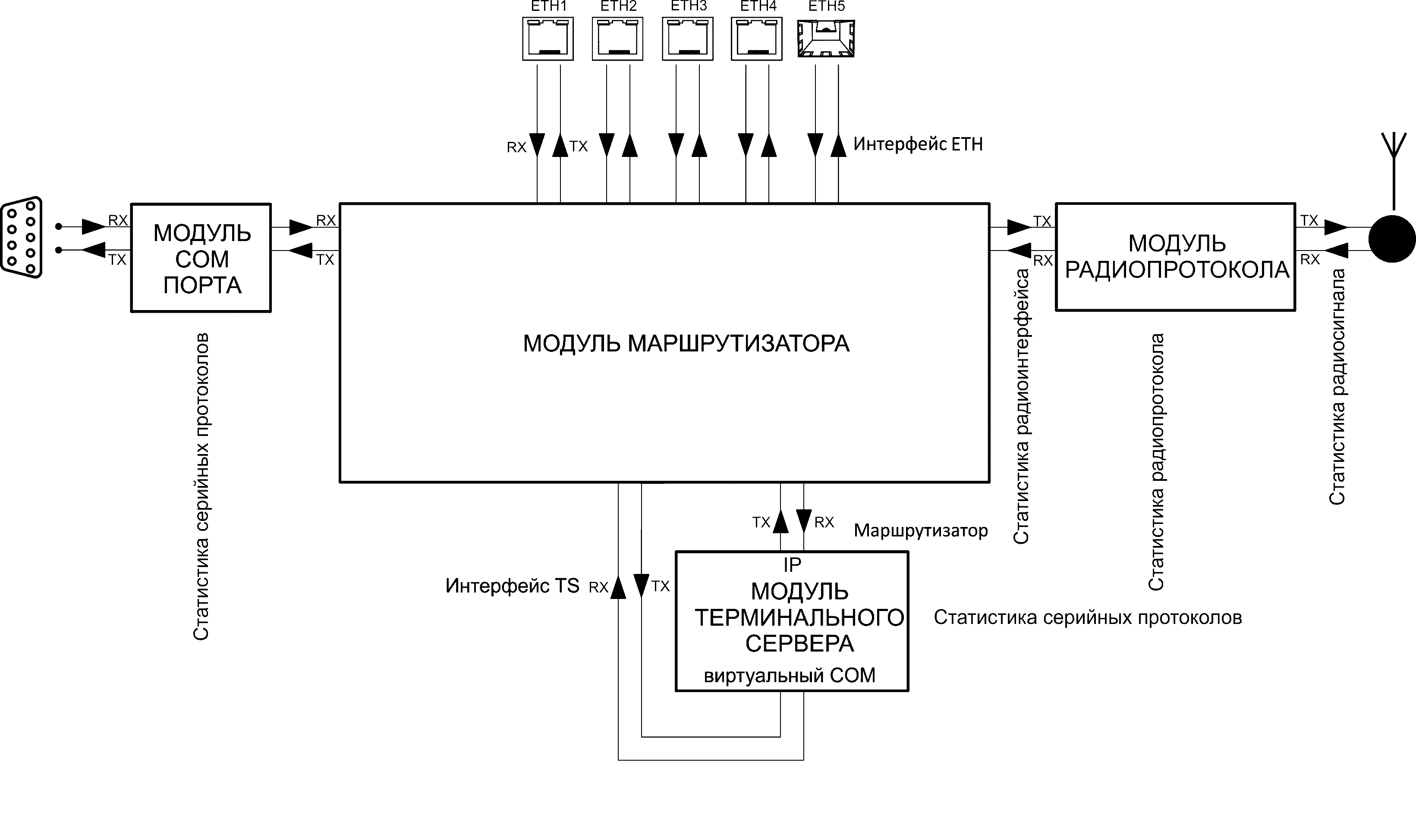

В устройстве доступны следующие наборы статистических данных:
Статистика радио-интерфейса
Статистика радио-протокола
Не адресуемая статистика радио-протокола
Статистика радио-сигнала
Не адресуемая статистика радио-сигнала
Статистика последов. протокола
Статистика Ethernet
По нажатию кнопки Отобразить выбранные данные отображаются ниже.
По нажатию кнопки Загрузить выбранные данные создается файл CSV (в кодировке UTF-8) для всех выбранных данных системы и загружается без отображения на экране.
По нажатию как кнопки Отобразить, так и Загрузить… в устройство отправляется запрос на требуемый набор статистических данных. На извлечение и передачу данных (по радиоканалу) требуется время. Загрузка данных является практичным решением, когда пользователю требуется обработать их в электронной таблице и желательно сохранить пропускную способность. Также рекомендуется использовать редактор электронных таблиц, подобный Microsoft Excel или Apple Numbers, чтобы обрабатывать статистику на мобильных устройствах – ради удобства лучше использовать специализированные приложения.
Статистика радио-интерфейса предоставляет набор данных, отлеживаемых на интерфейсе между модулем маршрутизатора (блоком IP-маршрутизации в устройстве) и модулем протокола радиосвязи. Это соответствует мониторингу Радио — Маршрутизатор.
Направление Tx: от модуля маршрутизатора к модулю протокола радиосвязи.
Направление Rx: от модуля протокола радиосвязи к модулю маршрутизатора.
MAC-адрес — MAC-адрес IP-пакета. Источник для Rx-пакетов или назначение для Tx-пакетов.
IP-адрес – транслированный MAC-адрес, когда доступно. Адрес 0.0.0.0 используется как заполнитель, если трансляция не доступна. Если используется прозрачный протокол, трансляция вообще не доступна.
UDP, TCP, ICMP, ARP — Число пакетов и объем данных в байтах [Б] для протоколов различных типов. Объем данных суммируется по целым фреймам Ethernet 2-го уровня (то есть, учитываются все IP-заголовки).
Другие – Пакеты, не учтенные предыдущими счетчиками (например, VLAN, GRE, IPsec (ESP), …)
Статистика радио-протокола предоставляет набор данных мониторинга событий и фреймов протокола доступа к радиоканалу. Это соответствует мониторингу Радио — Интерфейс.
Фреймы, не адресованные на/из этого устройства, не учитываются (они не влияют ни на один счетчик).
Направление Rx: от «воздушного» радио-интерфейса к модулю протокола радиосвязи.
Направление Tx: от модуля протокола радиосвязи к модулю «воздушного»
радио-интерфейса.
Адрес линка – Адрес линка фрейма. Источник для Rx-фреймов или назначение для Tx-фреймов. Это адрес линка, назначенный при входе в радиосеть или при выходе из нее.
В случае протокола, управляемого базой, и прозрачного протокола эта адресная пара не модифицируется при ретрансляции. Как следствие, весь трафик на удаленную станцию за ретрансляцией считается вместе с трафиком, предназначенным удаленной станции.
Для адреса линка:
в случае протокола, управляемого базой, используется адрес протокола
IP-адрес – транслированный MAC-адрес, когда доступно. Адрес 0.0.0.0 используется как заполнитель, если трансляция не доступна. Если используется прозрачный протокол, трансляция вообще не доступна.
Фрейм OK (Rx) – Число правильно принятых фреймов данных.
Фрейм OK (Tx) – Число правильно отправленных фреймов данных. Фреймы контроля не учитываются. Когда ACK включено, учитываются только подтвержденные фреймы. Ретранслированные фреймы данных не учитываются.
Фрейм с ош. (Rx) – Число фреймов с поврежденными данными (ошибка CRC)
Фрейм потер. (Tx) – Число переданных неподтвержденных фреймов. Это происходит, когда ACK включено, и подтверждаемый фрейм не получен, даже когда исчерпаны все попытки повторной передачи.
Фрейм дубл. (Rx) – Полученный, но пропущенный фрейм, двойной подсчет фреймов данных. ‘Дублированные’ фреймы – это повторно принятые подтвержденные фреймы.
Фрейм повт. (Tx) – Число повторенных фреймов (они могут появляться, когда ACK включено). Ретранслированные фреймы не учитываются.
Фрейм откл. (Tx) – Число отклоненных фреймов (отклоненных непосредственное перед передачей) – причина: таймаут буфера. В случае прозрачного протокола (режим моста) это происходит, когда возникает коллизия во время ретрансляции.
Пакет откл. (Rx) – Число правильно принятых, но отклоненных пакетов – причина: невозможно расшифровать или распаковать.
Пакет откл. (Tx) – Число отклоненных пакетов (отклоненных перед передачей в передатчик) – причина: переполнение буфера, таймаут буфера.
Кнтрл фреймы (Rx, Tx) – Число полученных/переданных фреймов контроля.
Всего (Rx) – Число полученных фреймов и объем данных в байтах. Объем данных (для Rx и Tx) суммируется по целым фреймам Ethernet 2-го уровня (то есть, учитываются все IP-заголовки).
Всего (Tx) – Число переданных фреймов и объем данных в байтах. Ретранслированные фреймы учитываются.
Не адресуемая статистика радио-протокола предоставляет набор данных мониторинга событий и фреймов протокола доступа к радиоканалу, которые не могут быть связаны ни с каким адресом (например, широковещательные). Это соответствует мониторингу Радио — Интерфейс.
Лож. синх. – Число случаев ложной синхронизации.
Ошб физ. заголов. – Число сбоев приема пакетов – причина: ошибка подзаголовка.
Физ. ошиб. – Число сбоев приема пакетов – причина: ошибка анализа физического уровня.
Ошб заголов. – Число сбоев приема пакетов – причина: ошибка содержания заголовка или ошибка CRC.
Несовместимые – Число полученных несовместимых фреймов – причина: различные протоколы радиосвязи.
Странные – Число полученных неожиданных фреймов – причина: неправильные адреса, неправильная последовательность и т.д. Действительно только для протокола, управляемого станцией.
Немаршрутизированные – Число пакетов, которые были запланированы для передачи, но их было невозможно передать на протокол радиосвязи – множество причин: например, не известен IP-адрес назначения.
Статистика радио-сигнала предоставляет набор данных мониторинга событий и величин радио-интерфейса. Это соответствует мониторингу Радио — Интерфейс.
Статистически данные собираются по адресу источника кадров – адресу линка, являющегося адресом исходного радиопередатчика (в отличие от «Статистики радио-протокола», где адрес линка является адресом устройства, с которого пакет вошел в сеть RipEX).
Есть специальный адрес ‘RELAY’ для указания фреймов, приходящих из устройства ретрансляции в случае работы протокола, управляемого базой.
Число заголовков – Число полученных заголовков
RSS [дБм] – Уровень принимаемого сигнала – измеряется при приеме сигнала
срд / отклон / мин / макс – средняя величина / стандартное отклонение / минимум / максимум
MSE физ. заг. [дБ] – Среднеквадратическая ошибка модуляции – измеряется при приеме сигнала
Смещение част. [Гц] – Среднее смещение частоты между передатчиком и принимающей станцией, измеряемое принимающей станцией.
Атт1 [%] — Активирован первый внутренний аттенюатор (15 дБ). Показывается процентное соотношение затронутых фреймов.
Атт2 [дБ] – Значения второго примененного аттенюатора.
Подсчет данных – Число полученных полных фреймов (включая данные). Фреймы с правильной CRC заголовка, но с неправильной CRC данных не считаются
MSE данных [дБ] – Среднеквадратическая ошибка модуляции – измеряется при приеме данных фрейма
Статистика радио-сигнала предоставляет набор данных мониторинга событий и величин радио-интерфейса. В этой таблице содержатся данные измерений, проведенных перед приемом фреймов, которые не могут быть связаны ни с каким адресом (например, широковещательные). Это соответствует мониторингу Радио — Интерфейс.
До фрейма – Величины на основе измерений, проведенных до приема фрейма
RSS [дБм] – Уровень принимаемого сигнала – измеряется прямо перед приемом фрейма
Другие – Значения фреймов, которые не могут быть связаны ни с каким адресом.
Статистика последовательного протокола предоставляет набор данных мониторинга COM-портов и терминальных серверов. Отображаются только включенные интерфейсы. Эта статистика базируется на входящих и исходящих пакетах COM-порта и модуля терминального сервера. В результате подсчитанные величины относятся к сообщениям протокола («Протокола», выбранного на конкретном COM-порте или терминальном сервере). Если пакет «склеивается» из нескольких фреймов, он считается одним пакетом. В случае COM-порта сумма «Правильных» и «Пропущенных» байтов дает общий объем байтов на физическом интерфейсе.
Направление Rx: от подключенного (через порт COM или ETH) внешнего устройства к
устройству RipEX (например, от COM-порта или модуля терминального сервера к модулю
маршрутизатора).
Направление Tx: от устройства RipEX к внешнему
устройству
Интерфейс – Имя интерфейса
Правильные (Rx, Tx) – Число правильно полученных/переданных пакетов и объем данных в байтах. Принятые COM-портом или модулем терминального сервера – на основе обработки выбранного протокола. Объем данных – как для «правильных», так и «пропущенных» пакетов – на него влияют только данные COM-порта (например, НЕ учитываются IP-заголовки UDP-фреймов, созданных в модуле COM-порта).
Пропущенные (Rx, Tx) — Пропущенные полученные/переданные пакеты — причина: поврежденный фрейм, ошибка CRC, неправильное протокольное сообщение, неподдерживаемое протокольное сообщение.
Статистика Ethernet предоставляет набор данных мониторинга физических Ethernet-портов. Отображаются только включенные интерфейсы.
Учитываются только правильно принятые фреймы. Подсчет ведется отдельно по типам IP-протокола.
Направление Rx: от физического порта Ethernet к устройству RipEX (например, к модулю
маршрутизатора).
Направление Tx: от устройства RipEX к физическому порту
Ethernet.
Интерфейс – Имя интерфейса.
UDP, TCP, ICMP, ARP, VLAN, Мультивещание – Число пакетов и объем данных в байтах [Б] для протоколов различных типов – трафик IPv4. Объем данных (для всех счетчиков) суммируется по целым фреймам Ethernet 2-го уровня (то есть, учитываются все IP-заголовки).
Другой IPv4 — Трафик IPv4, не учтенный всеми предыдущими счетчиками
IPv6 — Счетчик трафика IPv6
Другие – Счетчик, учитывающий все фреймы, которые не были учтены предыдущими счетчиками – например, для протоколов MPLS и GOOSE.

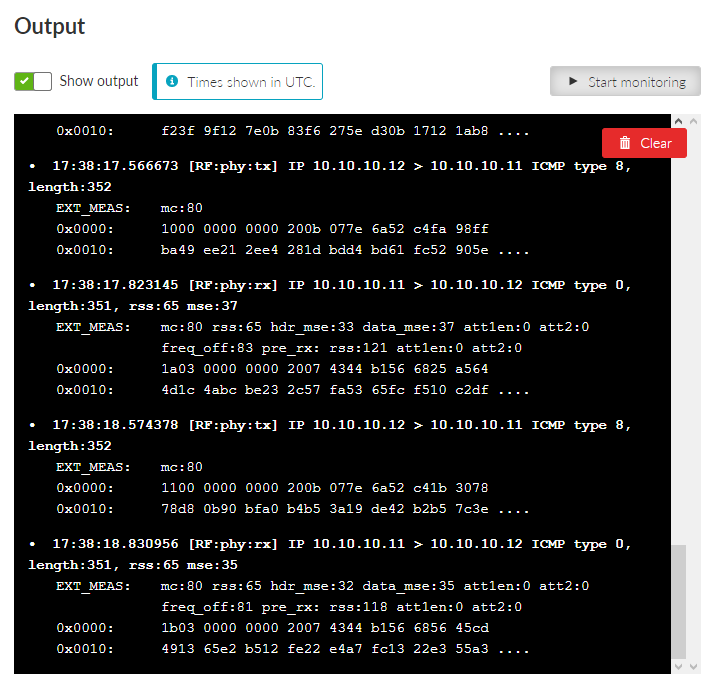

Мониторинг – это расширенный инструмент диагностики в режиме онлайн; он дает возможность проводить детальный анализ соединения по любому интерфейсу RipEX2. Помимо всех физических интерфейсов (РАДИО, ETH, COM, терминальные серверы), можно также мониторить некоторые внутренние интерфейсы между программными модулями, когда требуется такая расширенная диагностика.
Данные мониторинга можно просматривать в режиме онлайн или сохранить в файл в RipEX2 (например, в удаленное устройство RipEX2) и позже загрузить.
Макс. размер файла
Список {1 кБ, 10 кБ, 50 кБ, 100 кБ, 500 кБ, 1 МБ, макс. (~2 МБ)}, по умолчанию = 100 кБ
Когда истекает выбранный «Период времени» или достигается величина «Макс. размер файла» (в зависимости от того, какое событие наступает раньше), файл закрывается. Файл можно загрузить позднее. Мониторинг в файл будет добавлен в будущих версиях прошивки.
Период времени
Список {1 мин, 2 мин, 5 мин, 10 мин, 20 мин, 30 мин, 1 час, 3 часа, 24 часа, Выкл}, по умолчанию = 5 мин
Дальнейшие пояснения см. в описании параметра Макс. размер файла выше.
Показать разницу времени
Список {Вкл, Выкл}, по умолчанию = Выкл
Когда «Вкл», в данных мониторинга отображается разница времени между последующими пакетами.
Отображение
Список {HEX, HEX+ASCII, ASCII}, по умолчанию = HEX
Показать вывод
Список {Вкл, Выкл}
Включить/выключить вывод данных мониторинга на локальный экран
Кнопка Начать мониторинг / Остановить мониторинг
Начинает/останавливает мониторинг согласно установленным параметрам
Кнопка Очистить
Очищает локальный экран мониторинга

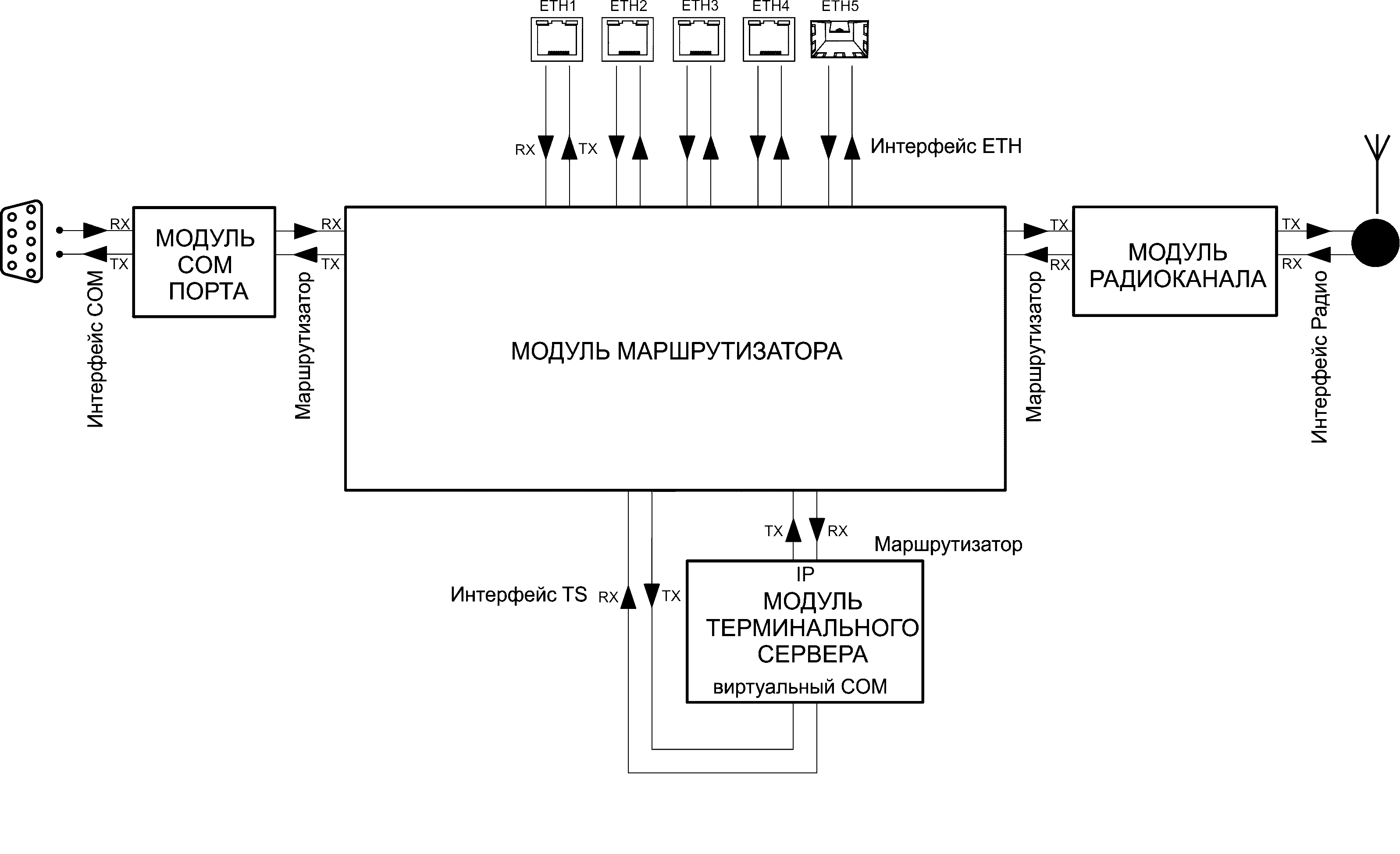

Общие параметры для нескольких интерфейсов:
Rx включено, Tx включено
Список {Вкл, Выкл}, по умолчанию: Вкл
Пакет считается передаваемым (Tx), когда он исходит из соответствующего программного модуля (например, РАДИО или терминальный сервер) и наоборот. Когда осуществляется мониторинг внешнего интерфейса (например, интерфейса COM), Tx также означает пакеты, передаваемые из RipEX2 через соответствующий интерфейс (Rx означает «полученный»). Распознавание направлений по соответствующим интерфейсам может быть не столь очевидным; для прояснения обращайтесь к рис, «Интерфейсы» выше.
Все
Список {Вкл, Выкл}, по умолчанию: Вкл
Вывод мониторинга также может быть ограничен по типу протокола IP. Выберите «Выкл», чтобы можно было включить/выключить вывод конкретного протокола отдельно – см. следующие параметры.
UDP / TCP / ICMP / Другие / ARP
Список {Вкл, Выкл}, по умолчанию = Выкл
Ограничение вывода мониторинга конкретного протокола IP.
Смещение [Б]
По умолчанию = 0
Количество байт с начала пакета/фрейма, которые не будут отображаться – вывод мониторинга обрезается на «Смещение» байт с начала сообщения.
Длина [Б]
По умолчанию = 100
Количество байт для отображения из каждого пакета/фрейма.
Пример: Смещение = 2, Длина =4 означает, что будут отображаться байты с 3-го по 6-й включительно:
Данные (HEX): 01AB3798A28593CD6B96
Вывод данных мониторинга: 3798A285
Пропускная способность
Список {НИЗКАЯ, НОРМАЛЬНАЯ, ВЫСОКАЯ, НЕОГРАНИЧЕННАЯ}, по умолчанию = НОРМАЛЬНАЯ
Предел пропускной способности мониторинга, чтобы предупредить перегрузку административного канала между клиентским ПК и устройством RipEX2. НИЗКАЯ (до ~300 кб/с), НОРМАЛЬНАЯ (до ~800 кб/с)), ВЫСОКАЯ (до ~2 Мб/с), НЕОГРАНИЧЕННАЯ (до ~8 Мб/с)
Порт источника (от) (до)
Порт источника TCP/UDP для включения/выключения в выводе данных мониторинга. Используйте параметр «… (до)» для указания диапазона портов <от — до>.
Порт назначения (от) (до)
Порт назначения TCP/UDP для включения/выключения в выводе данных мониторинга. Используйте параметр «… (до)» для указания диапазона портов <от — до>.
Пропущенные фреймы
Список {Вкл, Выкл}, по умолчанию = Выкл
Когда «Вкл», мониторинг показывает пропущенные фреймы (например, неправильная сумма CRC, переполнение буфера, …).
Интерфейсы ETH
Включить административный трафик
Список {Вкл, Выкл}, по умолчанию = Выкл
Включить/выключить вывод данных мониторинга административных пакетов.
Включить заголовки ETH
Список {Вкл, Выкл}, по умолчанию = Выкл
Включить/выключить вывод данных мониторинга заголовков ETH.
Включить обратный
Список {Вкл, Выкл}, по умолчанию = Выкл
Включить/выключить мониторинг обратного трафика (например, ответ TCP на запрос).
IP/маска источника, IP / маска назначения
Вывод данных мониторинга можно также ограничить конкретным диапазоном адресов – IP-адрес и маску источника и назначения можно использовать для определения требуемого диапазона.
Радио-интерфейс
Поврежденные фреймы
Список {Вкл, Выкл}, по умолчанию = Вкл
Можно подавить вывод мониторинга полученных поврежденных фреймов («CRC-ошибка заголовка», «CRC-ошибка данных» и т.д.). Это может быть полезно, когда сообщение в канале нарушается интерференцией или шумом, что ведет к «мусорным» сообщениям, из-за которых становится трудно читать данные мониторинга.
Другие режимы
Список {Вкл, Выкл}, по умолчанию = Выкл
Когда включен «Неизбирательный режим», устройство способно осуществлять мониторинг (принимать) фреймов с других устройств RipEX2, даже если другие устройства работают в другом режиме (моста или маршрутизатора).
Фреймы, переданные из другого устройства, могут не «анализироваться» должным образом. В таком случае фреймы отображаются в формате необработанных данных.
Включить заголовки
Список {Нет, Пакет (IP), Фрейм (ETH)}, по умолчанию = Нет
Нет – отображается только полезная нагрузка (L4), например часть данных датаграммы UDP.
Пакет (IP) – включены заголовки вплоть до сетевого уровня (L3), то есть отображается весь IP-пакет.
Фрейм (ETH) — отображается весь фрейм Ethernet (L2), то есть включая заголовок ETH.
Неизбирательный режим
Список {Вкл, Выкл}, по умолчанию = Выкл
Выкл – Для мониторинга доступны только фреймы, которые нормально получаются этим устройством, то есть фреймы, чей IP радио-интерфейса назначения совпадает с IP-адресом радио-интерфейса этого устройства RipEX2, а также широковещательные фреймы. Фильтры мониторинга применяются впоследствии.
Вкл – Для мониторинга доступны все фреймы, обнаруженные в радиоканале. Фильтры мониторинга применяются впоследствии.
Фреймы контроля канала
Список {Вкл, Выкл}, по умолчанию = Выкл
Выкл – Фреймы контроля канала (например, фреймы ACK) никогда не отображаются.
Вкл – Фреймы контроля канала обрабатываются мониторингом. Применяются фильтры мониторинга.
IP/маска источника, IP / маска назначения (маршрутизатор)
Вывод данных мониторинга можно также ограничить конкретным диапазоном адресов – IP-адрес и маску источника и назначения маршрутизатора можно использовать для определения требуемого диапазона.
IP/маска источника, IP / маска назначения (радио-интерфейс)
Вывод данных мониторинга можно также ограничить конкретным диапазоном адресов – IP-адрес и маску источника и назначения радио-интерфейса можно использовать для определения требуемого диапазона.

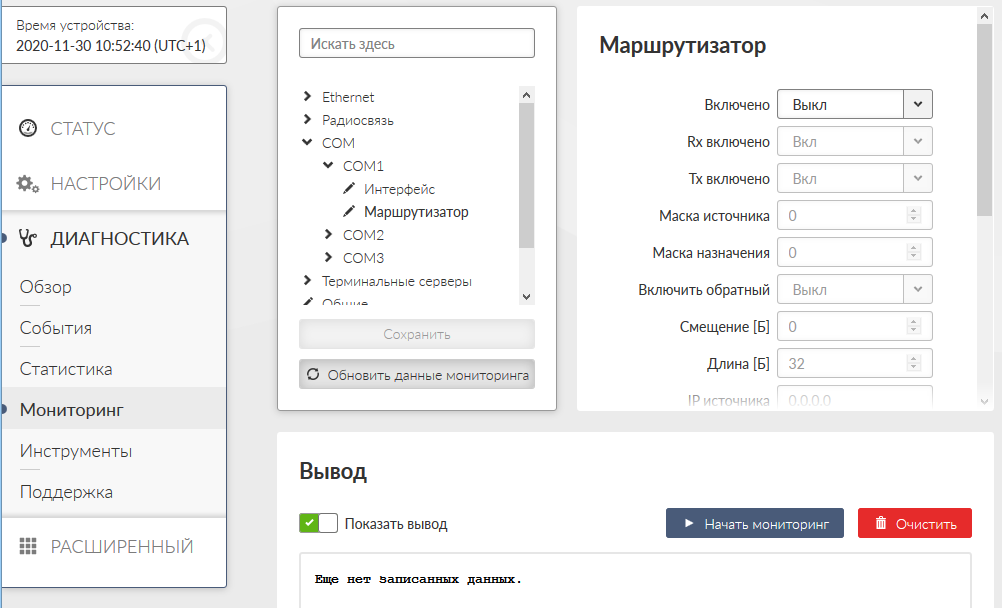

В меню ДИАГНОСТИКА/Мониторинг/Расширенный сгруппированы вместе на одной веб-странице все настройки со всех веб-страниц мониторинга, упомянутых выше.
Кнопка Перезагрузить
Устройство RipEX2 можно перезагрузить по запросу.
Тестирование радиопередачи
Можно передать радиосигнал заданного типа для определенной цели.
Тип
Список {Случайные данные, Несущая волна, Однотонный сигнал}, по умолчанию = Случайные данные
Тип сигнала, передаваемого в ходе тестирования. В случае варианта «Однотонный сигнал» передается сигнал частоты со смещением относительно средней частоты.
Период [с]
Число от 1 до 120 (сек).
Заданная длительность передаваемого сигнала.
Кнопка Начать
Начать тестирование радиопередачи
Кнопка Остановить
Можно остановить тестирование до заданного времени.
