MR400

mr400

Características

  • 160, 300, 400 MHz
  • 22 kbps/25 kHz
  • 5 or 25 W
  • 1× ETH, 4× COM, I/O
  • Automatic back-up routes
  • Mobile networks
  • Network management SW

MR400 es el mejor Radio Módem con más de 10 años en el mercado e indiscutiblemente en la cima de éste. Decenas de miles de unidades operan confiablemente alrededor del mundo, desde los polos hasta el Ecuador.

MR400 utiliza un sofisticado protocolo anti-colisión sobre el canal de radio. Su imbatible rendimiento en la red se ve mejorado por la implementación de protocolos propietarios SCADA de los principales proveedores de equipos de esta tecnología en el mercado.

Gracias a su inteligencia extraordinaria, velocidad y tiempo de switching, el MR400 es el Radio Módem preferido para todos los tipos de redes en donde el énfasis es velocidad y confiabilidad. Se utilizan en redes de Telemetría & SCADA para aplicaciones de Agua, Hidrocarburos, Gas, Redes Eléctricas con tecnología SmartGrid, Redes Transaccionales para loterías, cajeros automáticos (ATM) puntos de pago (POS), redes móviles que incluyen gestión y control de flota, entre muchas otras aplicaciones.

VIDEO

  • 132 Kbps / 200 KHz
  • 22 Kbps / 25 KHz
  • 11 Kbps / 12,5 KHz
  • Muestreo, Reporte por Excepción, Malla
  • Throughput de Red para 22Kbps / 25 KHz:
    • 600 Bytes/sec. en ambientes de colisión dentro de la cobertura de radio.
    • 10 paquetes/sec. (para paquetes de menos de 60 Bytes)
    • 15 Kbps en datos de usuario para enlaces punto-a-punto.
  • Más de 70 protocolos – Modbus, IEC101, DNP3, Comli, DF1, Profibus, Modbus TCP, IEC104, ….
  • Modo Caché – Agiliza los protocolos de muestreo
  • Protocolo serial SCADA con direcciones mapeadas a direcciones MR400
  • TCP (UDP) protocolos (por ejemplo, IEC104) se manejan de forma transparente
  • Cada paquete es reconocido sobre el Canal de Radio
  • Protocolo sofisticado anti-colisiones en el Canal de Radio, el cual permite el reporte por excepción desde puntos remotos al mismo tiempo que permite el muestreo de sistemas multi-maestro.
  • Sistema MORSE dedicado.
  • No Linux
  • No Windows
  • Extremadamente rápido en la carga (3 segundos)

5 ranuras de expansión para:

  • Ethernet
  • 2x RS232, 1x RS232, 1x RS232i, 1x RS422/485i
  • I/O – 2×DI, 2×DO, 2×AI, 2×AO,
  • Bandas de 160, 300, 400 MHz, no se requiere línea de vista.
  • Potencia de salida entre 0,1-5 W o 0,1-25 W
  • Sensibilidad desde -105 dBm / 22 Kbps / 25 KHz
  • Distancia máxima de más de 50 km
  • Alta resistencia a la propagación multi-trayectoria e interferencias (Modulación CPFSK)
  • Cada Radio Módem puede trabajar simultáneamente como repetidor
  • Redes Híbridas: – cualquier red IP (Internet, 3G, GPRS, etc) se puede interconectar con unidades MR400
  • Número ilimitado de “saltos de radio”
  • Modo Móvil en el protocolo de Radio
  • Cada unidad estacionaria puede servir como Estación Base para móviles
  • Arquitectura de Celdas: hand-over instantáneo, cada paquete desde una unidad móvil es enviado de forma independiente a través de la Estación Base con mejor cobertura en ese momento.
  • El MR400 central mantiene una lista de todas las conexiones “móvil-base”, la cual se actualiza con cada paquete para permitir la comunicación desde la unidad central hacia los móviles.
  • SETR – Aplicación especial de control (Windows / Linux)
  • La configuración y diagnóstico más rápida y robusta – Sólo los datos necesarios son transferidos
  • Monitoreo de las Interfaces de Usuario y del Canal de Radio, de manera local y remota
  • Estadísticas en línea e históricas de todas las interfaces y del Canal de Radio
  • Detalle de la Configuración y Diagnóstico
  • Arquitectura Cliente-Servidor, número ilimitado de clientes
  • El servidor mantiene en una base de datos las estadísticas de toda la red, las cuales se generan a partir de todas las unidades o de sólo una selección de ellas.
  • Adquisición inteligente de datos que evita conflictos con los datos de usuario
  • Número ilimitado de clientes (Windows / Linux)
  • Visualización de gráficas estadísticas sobre períodos de tiempo arbitrarios
  • Topología de red visualizada sobre un mapa
  • Herramientas de planeación de red y cálculos de cobertura usando modelos digitales
  • Fácil acceso a las herramientas MORSE
  • Bandas de radio licenciadas
  • FEC, Interleaving, compresión propietaria de datos
  • Chequeo mediante CRC32 en el Canal de Radio
  • Protocolo propietario sobre el Canal de Radio con reconocimiento de paquetes
  • Encriptación Blowfish 160
  • NETLOCK – Habilita / Deshabilita el acceso remoto a las unidades de Radio paratres niveles de usuario independientes
  • Cada unidad es probada en una cámara climática, así como con tráfico real
  • Se utilizan componentes militares o industriales en su fabricación
  • Carcaza industrial en aluminio fundido
  • Temperatura de funcionamiento -30 a +70 °C
  • Resistente a la vibración y al impacto
  • Modo Sleep – 2.5 mA, controlado por una entrada digital
  • Reducción de Potencia – La unidad reinicia dentro de los 3 segundos siguientes al encendido
  • Montaje en rieles DIN planos o para montaje en racks estándar de 19”
  • Aprobación CE y FCC
  • Resistencia a la Vibración – EN 61 373

Parámetros de Radio
Types 1)
Half-Dúplex Full-Dúplex Frecuencia
MR160 MD160* 135 – 175 MHz
MR300 MD300* 290 – 350 MHz
MR400 MD400* 350 – 470 MHz
Capacidad de Cambio de Sintonización 3.2 MHz
Espaciamiento de Canal 3) 12,5 / 25 / 200 kHz
Estabilidad en Frecuencia +/- 1.0 ppm
Modulación 4CPFSK / 12,5 and 25 kHz; 2CPFSK / 200 kHz
Velocidad de Datos 10.84 kbps / 12.5 kHz21.68 kbps / 25 kHz

132.0 kbps / 200 kHz

Potencia de Salida 1) 3) 0.1 W – 5 W; 0.1 W – 25 W
Sensibilidad para BER 10e-6 -110 dBm / 10.84 kbps / 12.5 kHz-105 dBm / 21.68 kbps / 25 kHz

-100 dBm / 132.0 kbps / 200 kHz

Eléctricas
Fuente de Alimentación 13.8 V (10.8 – 15.6 V)
Rx 2) 380 mA (Eth +40 mA, I/O +50 mA)
Tx 2) 1.6 A / 1 W; 2.0 A / 5 W; 5.5 A / 25 W
Modo Sleep 2.5 mA
Interfaces
5 slots Ethernet, 2x RS232, 1x RS232, 1x RS232i, 1x RS422/485i, I/O – 2×DI, 2×DO, 2×AI, 2×AO
Ambientales
Temperatura de funcionamiento -30 a +70 °C
Humedad 5 to 95% sin condensación
Temperatura de almacenamiento -40 a +85 °C
Mecánicas
Carcaza Aluminio fundido reforzado
Dimensiones 208 W × 108 D × 63 H mm (8.19 x 4.25 x 2.48 in)
Peso 1.2 kg (2.65 lbs)
SW
Protocolos de Usuario en puerto COM Más de 70 protocolos – Modbus, IEC101, DNP3,Comli, DF1, Profibus,
Protocolos de Usuario en Ethernet Modbus TCP, IEC104….
Aplicaciones Multi-maestro
Reportes por excepción
Capacidad Anti-colisiones
Repetidores Store-and-forward; Cada unidad; Número ilimitado
Diagnóstico y Gestión
Pruebas de Radioenlace RSS, DQ, Homogeneidad
Estadísticas Paquetes Rx/Tx en las Interfaces de Usuario, para los Datos de Usuario y Protocolo de Radio (repeticiones, etc.) sobre el Canal de Radio
Gestión de Red Software RANEC
Aprobaciones
Parámetros de Radio CE, FCC part 90, RSS119
Uso en Automotores ECE Regulation 010.00
Vibraciones EN 61 373

Disponibilidad de Modelos y Frecuencias – NARROWBAND

Modelo MR160 MR160 MD160 MR300 MR400 MR400
Potencia de Salida (W) 5 25 25 5 5 25
Espaciamiento de Canal (KHz) 12,5 / 25 12,5 / 25 12,5 / 25 12,5 / 25 12,5 / 25 12,5 / 25
Producción en Masa (MHz) 138-163,2 148-163,2 155-159,6 337-340,2 350-479,2 438-447,2
Producción por Pedido (MHz) 135-180 135-180 135-180 330-350 350-520 350-520
Aprobación CE (MHz) 135-180 135-180 336-341 350-470
Aprobación FCC (MHz) 406-412
421-512

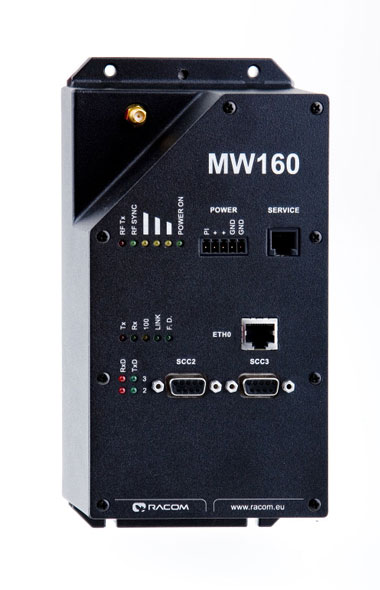

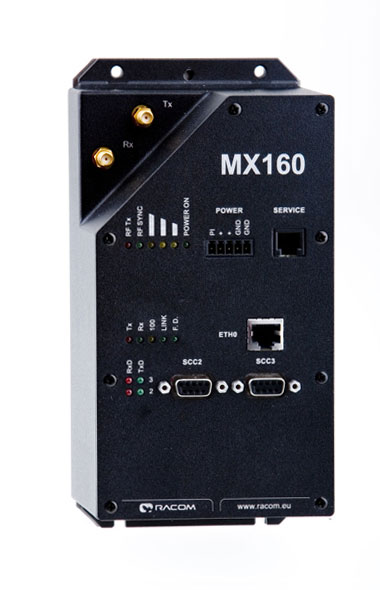

Disponibilidad de Modelos y Frecuencias – WIDEBAND

Modelo MX160 MW160
Potencia de Salida (W) 25 25
Espaciamiento de Canal (KHz) 200 200
Producción en Masa (MHz) Base frequencies – tuning range +3,2 MHz
135,0 / 139,6
157,2 / 161,8
165,0 / 169,6
175,0 / 179,6
157,0
162,0
168,0
Producción por Pedido (MHz) 135-180 135-180
Aprobación CE (MHz)

1) Por favor contáctenos para revisar la disponibilidad de modelos y frecuencias específicas. Los modelos marcados con (*) no están destinados para el mercado de la UE y pueden ser fabricados individualmente cuando se ordenan en volúmenes significativos.

2) Los valores dependen del modelo y de la frecuencia del Radio Módem.

3) Hardware Opcional

  • Los MRouters son un tipo especial de computadores industriales que se incluyen en los sistemas MORSE en donde es necesario interconectarse con diferentes redes IP las cuales están físicamente separadas de las interfaces Ethernet o en casos en donde es necesario mejorar el hardware de otros equipos MORSE (potencia computacional, número y tipo de interfaces) o su firmware (protocolos especiales y aplicaciones).Los MRouters se utilizan principalmente en Centros de Control de Red.El controlador MC100 tiene propósitos similares que los MRouter. Está hecho de la parte computacional de los Radio Módems, por lo que es completamente compatible con las redes MORSE a su vez que proporciona modularidad en las interfaces como un Radio Módem.WALRUS es un Router Virtual con base en software que emula el comportamiento de un Radio Módem o de un Controlador dentro de computadores con Sistema Operativo LINUX.

Tipo Características
MRouter MRouter-A2 Dimensiones mínimas con 2 interfaces Ethernet independientes
Controlador MC100 Parte computacional de los Radio Módems
Router Virtual WALRUS Emulación por software de un Radio Módem (o mejor, de un controlador)

  • Durante la extremamente rápida conmutación de recibo/ transmisión que practican los radio módems RACOM, altas demandas se ponen a la dureza y calidad del fuente de alimentación. Por eso RACOM mismo diseña y produce sus propios fuentes de alimentación de alta calidad:

Tipo Característica
Para la red MS2000/12 230 V AC / 13.8 V DC, inteligente resguardo de datos
MS2000/24 230 V AC / 24 V DC, inteligente resguardo de datos
Solares MSU120 Arbitrarios paneles solares / 14.7 V DC
Continuos DCC24 20-60 V DC / 13.8 V DC

MORSE en un sistema de comunicaciones avanzado basado en componentes de hardware y software desarrollados y fabricados por RACOM: Radio Módems MR400, Routers GPRS/EDGE/UMTS MG100i, Controlador MC100, Router MRouter y Router Virtual WALRUS.

El sistema de comunicaciones MORSE fue desarrollado inicialmente para transmisión de datos vía Radio, sin embargo, se puede utilizar cualquier medio de transmisión (IP, GSM, …) Debido a ello, MORSE puede utilizarse en toda clase de aplicaciones desde redes híbridas punto-a-punto hasta las más complejas topologías para asegurar la calidad y confiabilidad en la transmisión de datos.

El sistema MORSE es ideal para aplicaciones que requieren la transmisión frecuente de mensajes de datos cortos con un mínimo tiempo de respuesta.

Sistema MORSE

Protocolos de Interface

MORSE sobresale entre otros sistemas de comunicaciones similares en su método
de implementación y el rango de protocolos ofrecidos en la interface de usuario
de los Radio Módems MR400 y de los Módems GPRS MG100. Hay en total 77 protocolos
estándar disponibles y la implementación de otros está pendiente de acuerdo a
los requerimientos de los usuarios.

Una amplia gama de herramientas de configuración y diagnóstico está
disponible para las redes MORSE. Estas herramientas permiten a los usuarios
configurar, diagnosticar y probar los componentes individuales así como toda la
red, tanto local como remotamente. Estas herramientas están disponibles de forma
gratuita en www.racom.eu tanto para Windows como para Linux.

Herramienta Características
SETR Configuración de parámetros, diagnósticos y mantenimiento
MEMCP Descarga de firmware
NETLOCK Asegura y desasegura los componentes de hardware
NETCONF Carga y descarga de configuraciones

RANEC es un conjunto de herramientas de Hardware y Software diseñado no sólo para gestionar y diagnosticar las redes MORSE, sino también para su diseño, desarrollo y soporte:

RanecBase es un set de programas que permiten a los usuarios operar un Centro de Control de Red convencional de una red MORSE, por ejemplo:

  • Monitorear la actividad de la red MORSE en tiempo real vía RanecClient, para mostrar el estado inmediato de cada componente de la red (estado de la comunicación ON/OFF, operación por baterías, etc.)
  • Enviar e-mails o SMS en caso de alarmas
  • Guardar periódicamente los datos estadísticos de todos los componentes de la red (ej. Nivel de señal, tiempo de respuesta, número de paquetes transferidos/repetidos/perdidos en todos los canales [Serial, Ethernet, Radio], temperatura interna, voltaje, ruido, etc.) en una base de datos MySQL.
  • Cambiar la configuración de unidades MORSE individuales en línea.

RanecAdvanced es un módulo auxiliar de RanecBase diseñado para usuarios avanzados de redes MORSE, particularmente socios de RACOM. Este módulo integra herramientas para:

  • Diseño y desarrollo de redes
  • Opera con base en modelos digitales de terreno
  • Muestra la cobertura de la señal en un territorio desde puntos fijos hasta dispositivos móviles
  • Incorpora la detección automática de la topología de una red ya operativa
  • Detecta los errores en la configuración de la red de radio (ej. Sincronización de tiempo) y problemas de propagación de la señal

RanecClient is graphical client for managing RanecBase and RanecAdvanced, and for displaying the data provided by these modules. In a LAN environment an unlimited number of RanecClients can be started simultaneously to one RanecBase or RanecAdvanced. RanecClient is supplied for OS Windows and Linux. RanecClient is supplied for OS Windows and Linux.

MServer es un cliente gráfico para gestionar RanecBase y RanecAdvanced
y para mostrar los datos provistos por cada módulo. En un entorno LAN, un número ilimitado de clientes pueden estar conectados a RanecBase o RanecAdvanced. RanecClient se provee tanto para Windows como para Linux.

MRemote es un módulo de acceso remoto para las redes MORSE. Puede ejecutarse
dentro de RANEC y puede usarse para acceder al MServer así como a los demás componentes de RACOM en una red MORSE. MRemote puede implementarse de acuerdo con cada situación específica y a las necesidades de cada cliente.
