7. SNMP

7.1. Simple Network / Management Protocol

SNMP je jednoduchý, široce využívaný standardizovaný protokol, který obvykle používá Network Management Software (NMS) ke čtení hodnot ze zařízení. Hodnoty lze získávat v pravidelných intervalech nebo na základě žádostí, ukládat do databáze a následně zobrazovat jako grafy nebo tabulky.

SNMP také umožňuje zařízením samostatně generovat alarmy a oznamovat to přímo NMS (SNMP traps).

7.1.1. Jak SNMP funguje?

SNMP potřebuje pro komunikaci dvě strany :

  1. SNMP „manager“ (software instalovaný v počítači)

    • Můžete použít komerční software nebo free software, jako je Zabbix, Zenoss, Nagios, Cacti atd. Pokud chcete číst hodnoty manuálně, můžete použít sw nástroje jako snmpwalk, snmpget nebo Mibbrowser.

  2. SNMP „agent“ (součást firmware ve vzdálených zařízeních, jako jsou rádiové modemy RipEX)

    • Agent obdrží SNMP žádosti s dotazy na informace a reaguje na manažera. Několik manažerů může číst hodnoty najednou a mohou kdykoliv posílat své žádosti. Alternativně agent odesílá SNMP trapy vždy, když sledované hodnoty (v jednotce RipEX, např. teplota) jsou mimo stanovený rozsah. Jednotka RipEX je schopna posílat SNMP až na dva SNMP manažery (od verze firmware 1.3).

7.1.2. SNMP Komunikace

V SNMP je každá hodnota jednoznačně identifikována pomocí objektového identifikátoru (OID). Standardní komunikace začíná tím, že se pošle požadavek a pak se vrací odpověď. Alternativně agent může poslat SNMP trap.

SNMP komunikace

Obr. 7.1: SNMP komunikace

Poslání žádosti

manager nastaví zprávy typu GET, obsahující OID pro požadovanou hodnotu a nastaví tuto hodnotu na NULL.

Navrácení odpovědi

agent nastaví zprávu typu odpověď a pošle požadovanou hodnotu spolu s jeho OID zpět managerovi.

Odeslání trapu

manažerovi bez jeho žádosti.

Základní typy zpráv

GetRequest

vrátí jednu hodnotu.

GetNextRequest

vrátí následující hodnotu (pomocí následujícího OID).

GetBulkRequest

vrací několik hodnot v jednom paketu (například teplotu, napětí, počet přenesených zpráv nebo bytů za sekundu, atd.).

Trap

odeslílána z agenta manažeru, když některá monitorovaná hodnota je mimo její mezní hodnoty.

SetRequest

slouží k nastavení různých parametrů (nepodporovaný radiomodemem RipEX).

7.1.3. MIB databáze – Management Information Base

MIB je virtuální databáze používaná ke správě subjektů v komunikační síti.

Hierarchie MIB databáze může být zobrazena jako strom s bezejmenným kořenem, jehož úrovně jsou přiřazovány různými organizacemi. MIB OID „vyšší úrovně“ patří různým normotvorným organizacím, zatímco OID „nižší úrovně“ jsou přiděleny přidruženými organizacemi (např. RACOM).

Příklad OID:

RIPEX::serialNumber
serialNumber OBJECT-TYPE
-- FROM RIPEX
SYNTAX Unsigned32
MAX-ACCESS read-only
STATUS current
DESCRIPTION "Product serial number."
::= { iso(1) org(3) dod(6) internet(1) private(4) enterprises(1) racom(33555) ripex(2) station(1) device(1) 4 }

Jak můžete vidět, čísla 1.3.6.1.4.1.33555 jsou „vyšší úrovně“ OID. V OID „nižší úrovně“ jsou čísla .2.1.1.4, která jsou přidělena firmou RACOM.

7.2. SNMP v RipEXu

V jednotce RipEX lze protokol SNMP použít ke:

  • Čtení konfiguračních parametrů z MIB,

  • Čtení statistiky provozu na rádiovém kanále, a

  • Odesílání trapů při překročení nastavené mezní hodnoty sledovaných hodnot (TxLost [%], UCC, Temp, PWR, …)

Podrobný popis jednotlivých hodnot naleznete v sekci RipEX MIB níže.

RipEX využívá SNMP verze SNMPv1 a SNMPv2c – používá řetězec „community string“ pro autentizaci, který ve výchozím nastavení nabývá hodnoty „public“, avšak lze jej změnit. SNMP používá UDP protokol pro komunikaci; kontroly doručení byly prováděny od verze 2.

[Poznámka]Poznámka

MIB modul routeru RipEX splňuje kontrolu validity pro „severity level“ 3.

Ve výchozím nastavení používá RipEX UDP port 161 (SNMP) pro dotazy. Manager, který odešle dotaz, dynamicky vybere port, z něhož posílá své dotazy RipEXu na port 161. RipEX odpovídá z portu 161 dynamicky vybranému portu managera.

RipEX spustí agenta SNMP při startu automaticky, pokud je to povoleno. RipEX také vysílá alarmové stavy (traps) do managera z portu 162 (SNMPTRAP). Uživatelé mohou toto číslo portu změnit v RipEXu. Chování „Trapů“ lze nastavit (viz Alarm management settings, RipEX manual, Adv. config.).

Při použití SNMP přes rádiový kanál doporučujeme nastavit RipEX do režimu „router mode“. Z hlediska rádiové sítě, je SNMP obvykle samostatná aplikace sdílející rádiový kanál s ostatními. To způsobí, že kolize jsou automaticky vyřešeny pomocí protokolu rádiového kanálu v režimu router mode. Rádiový kanál nepoužívá v režimu bridge mode žádný protokol, což znamená, že dvě konkurenční aplikace lze spustit pouze s vědomím velkého rizika kolizí a toho, že pakety z obou aplikací se mohou nenávratně ztratit.

7.2.1. Omezení

Protokol SNMP je primárně určen pro ethernetové sítě, kde kapacita obecně není problém. Naproti tomu, kapacita rádiového pásma, je velmi omezená a router RipEX většinou pracuje přes rádiový kanál. Z tohoto důvodu se konfiguraci NMS doporučuje věnovat zvláštní péči. V případě špatného nakonfigurování, si může vyžádat NMS významnou část kapacity sítě nebo síť dokonce zcela přetížit.

Potřeba šířky pásma

Je důležité si uvědomit, že průměrná velikost každého jednoho požadavku na základě zvláštního OID je přibližně 184 bajtů. Celá MIB pro jeden RipEX se sousedním RipEXem je přibližně 48 KB. Kvůli omezení velikosti MIB, doporučujeme přes rádiový kanál pouze pečlivě vybrané dotazy OID a ne všechna možná data. Nastavte časové intervaly SNMP ve svých NMS co možná nejdelší. Nejkratší doporučený interval se pohybuje v rozmezí od několika minut do desítek minut.

Kdykoli je to možné, použijte pro SNMP komunikaci RipEXu ethernetové rozhraní, aby se uvolnil rádiový kanál.

[Poznámka]Poznámka

Na trhu existuje celá řada Network Management Systemů. Záleží jen na vás, který použijete, mějte ale na paměti popsaná omezení. Např. nikdy nepoužívejte NMS, který umožňuje stáhnout pouze celou MIB ze vzdáleného zařízení a ne jednotlivé OID.

Tip pro efektivní šířku pásma

Chcete-li kontrolovat mnoho sledovaných hodnot (PSV, teplota, napětí, …) ze vzdálených stanic připojených rádiovým kanálem a máte síť s topologíí hvězda, můžete zlepšit využití šířky pásma tím, že čtete OID hodnoty pouze z RipEXu Master (Repeater).

Výhodou výše uvedeného je, že sledované hodnoty vzdálených stanic jsou vysílány v pravidelných intervalech a uloženy do RipEXu Master (Repeater). Tyto hodnoty ze sousedních stanic mají své vlastní OID a lze je stáhnout z RipEXu Master (Repeater).

Na níže uvedeném obrázku – stanice Master RipEX pravidelně čte sledované hodnoty ze svých sousedních stanic Slave. Kdykoli NMS požaduje jakoukoliv uvedenou hodnotu, odpověď je odeslána pouze z RipEXu Master Station (Ethernetem) šetří pásmo rádiového kanálu. SNMP využívá radiové spojení pouze pro zasílání SNMP Trapů z libovolné stanice do NMS.

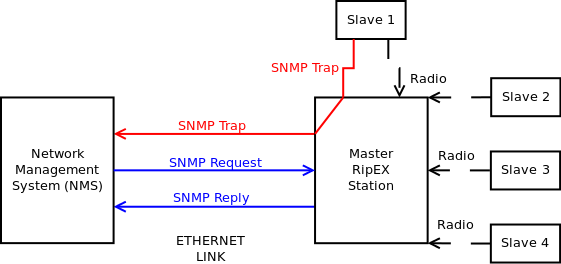

Komunikace NMS s podřízenými stanicemi

Obr. 7.2: Komunikace NMS s podřízenými stanicemi

[Poznámka]Poznámka

V takovém případě jsou sledované hodnoty sousedních stanic zobrazeny jako součást Master (Repeater) stanice.

7.2.2. RipEX SNMP Settings

SNMP agent je ve výchozím nastavení vypnutý. Chcete-li to povolit, přejděte do menu settings a klikněte na tlačítko SNMP. Můžete nastavit Community, zapnout SNMP trapy a definovat dvě IP adresy trap destination a porty.

[Důležité]Důležité

Limity pro všechny SNMP trapy je možné konfigurovat z webového rozhraní RipEXu, Settings → Alarm management. Vzhledem k tomu, že se podrobný popis nastavení SNMP traps RipEXu může lišit v závislosti na aktuálním firmware, hledejte jej prosím v nápovědě přístupné online přes webové rozhraní RipEXu, nebo v návodu k použití – kapitola Settings (http://www.racom.eu/eng/products/m/ripex/h-menu.html#settings).

7.2.3. Popis RipEX Traps

Trap se odesílá vždy, když některá z těchto sledovaných hodnot je mimo její mezní hodnoty:

  • RSS (Received Signal Strength) – Úroveň signálu

  • DQ (Data Quality) – kvalita dat

  • TX Lost – Pravděpodobnost ztráty vysílaného rámce

  • UCC – Napájecí napětí [V]

  • Temperature [C] – Teplota [°C]

  • RF Power [W] – výstupní radiový výkon [W]

  • VSWR (Voltage Standing Wave Ratio) – PSV Poměr Stojatých Vln, 1,0 = nejlepší poměr 1,0 – 1,8 = přijatelný poměr> 2,5 = indikuje vážný problém antény nebo jejího napáječe

  • Ethernet RX/TX Packets ratio – Poměr přijatých a odeslaných paketů přes Ethernet

  • COM1/2 RX/TX Packets ratio – Poměr přijatých a odeslaných paketů přes COM porty

  • HW Alarm input – HW alarmový vstup

  • Hot-Standby – SNMP trap s identitou aktivní stanice – zaslaný aktivní stanicí

  • Backup paths system – Stav záložní trasy a stav změny alternativní trasy

  • Unit ready – Hardwarový alarmový výstup nebo SNMP trap indikuje, že rádiový modem RipEX je připraven k provozu

7.3. Network Management System – ZABBIX

Pro přístup k našim SNMP hodnotám můžeme použít jakýkoliv systém pro správu sítě (NMS). Nicméně, doporučujeme používat open source monitorovací systém Zabbix. Lze jej stáhnout na adrese: http://www.zabbix.com/download.php

Webové stránky Zabbix obsahují následující krátký popis:


Zabbix je systém pro řešení monitoringu výkonu dostupný jako open source. Zabbix nabízí pokročilé monitorování, upozorňování a vizualizaci, jaké chybí u jiných monitorovacích systémů, dokonce i některých z nejlepších komerčních.

Pokud jste zvolili software Zabbix, přečtěte si následující stránky, kde nabízíme základní startovaci příručku na společné použití RipEXu a Zabbixu. Jeho části mohou být v každém případě užitečné jako obecně platné rady a tipy.

[Poznámka]Poznámka

Následující návod byl testován se systémem Zabbix release 2.2.0. Měl by fungovat na libovolném release 2.0.x, nebo jakékoliv novější verzi 2.2.x. Pokud používáte některou z 1.8.x verzí, mohou některé úkoly vyžadovat jiný přístup.

Využijte příležitosti ke vzdáleného přístupu a otestujte Zabbix demo. Kontaktujte nás pro přístupové údaje.

7.3.1. Instalace a dokumentace

Zabbix je testován na následujících platformách:

  • Linux

  • IBM AIX

  • FreeBSD

  • NetBSD

  • OpenBSD

  • HP-UX

  • Mac OS X

  • Solaris

  • Pouze Zabbix agent: Windows Server 2003, Server 2008, 7, 8, 10

Pro další informace, navštivte dokumentaci Zabbix na http://www.zabbix.com/documentation.php. Ta obsahuje širokou škálu informací o krocích instalace, konfigurace atd. Pokud si nejste jisti jak postupovat, při jakémkoliv úkolu, hledejte nejdříve v dokumentaci Zabbix. Také tam nejdete návod k instalaci.

Tato příručka neobsahuje všechna nastavení Zabbixu, ale měla by vám pomoci včlenit funkčnost RipEX SNMP do softwaru Zabbix.

[Poznámka]Poznámka

Následující návod vyžaduje použití MySQL databáze užité v Zabbixu. Pokud zvolíte jinou, budete muset změnit minimálně „script trap handling bash“.

Instalace ve Windows

Pokud potřebujete používat platformu Windows jako operační systém hostitele pro Zabbix, můžete si nainstalovat software VMware / VirtualBox a nainstalovat Zabbix Appliance. Software Zabbix Appliance lze stáhnout z http://www.zabbix.com/download.php. Mějte na paměti, že poté software Zabbix Appliance není určen k vážnému produkčnímu použití.

VMware download: https://www.vmware.com/support/
VirtualBox download: https://www.virtualbox.org/wiki/Downloads
Viz příslušnou dokumentaci o tom, jak nainstalovat a používat virtualizační software.

7.3.2. Šablony (Templates)

Po úspěšné instalaci můžete importovat některou z předdefinovaných šablon (template). Každá šablona je sbírkou Zabbix položek podle sady OID, triggerů, grafů a aplikací. Šablona může být snadno spojena s jakýmkoli sledovaným zařízením typu host (RipEX) a můžet mít velmi rychle přístup k požadovaným hodnotám.

Jaké šablony můžeme poskytnout?

Seznam šablon:

  • Název: RipEX Template

    • Skládá se ze všech specifických OID poskytovaných firmou RACOM

    • Monitoruje jeden sousední RipEX

    • 17 aplikací, 237 položek, 4 triggery, 5 grafů

  • Název: RipEX – RFC1213 Template

    • Skládá se z podporovaných RFC1213 OID

    • 1 aplikace, 56 položek

  • Název: RipEX – RS232 Template

    • Skládá se z podporovaných RS232 OID

    • 1 aplikace, 21 položek

  • Název: RipEX – SNMP Trapper Template

    • Skládá se z položek SNMP Trapper, které jsou aktivovány pomocí 15 druhů trapů

    • 1 aplikace, 15 položek, 15 trigerů

  • Název: PING Template

    • Pingy definované hostem se aktivují vždy, když host je nedostupný

    • 1 aplikace, 2 položky, 1 triger

Všechny šablony je možné stáhnout ze stránek RipEX Download na: http://www.racom.eu/download/hw/ripex/free/eng/3_fw/RipEX_Zabbix_templ.zip

Jak importovat šablony RipEX?

Aby bylo možné importovat šablonu, klepněte na tlačítko Configuration → Templates v horní části webové stránky Zabbix. V pravém horním rohu uvidíte tlačítko Import Template a klikněte na něj.

Tlačítko Import Template

Obr. 7.3: Tlačítko Import Template

[Důležité]Důležité

Před importem souboru šablony, si přečtěte kapitolu 7.3.4 – „Hodnoty Mappings“. Od verze Zabbix releasse 2.2.1, je povinné definovat před importem požadované šablony value mappings.

Vyberte soubor šablony RipEXu a importujte tento soubor. Tento krok je potřeba pro každou šablonu opakovat.

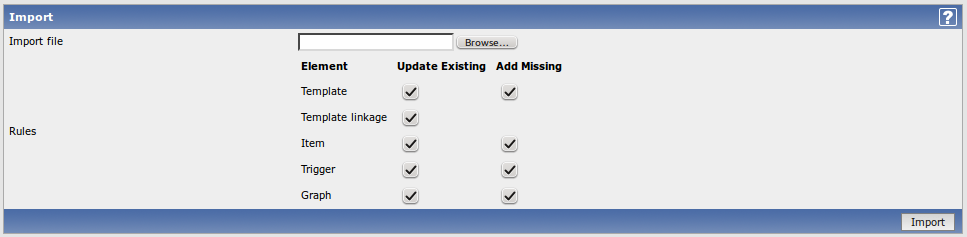

Nastavení importu šablon

Obr. 7.4: Nastavení importu šablon

Nyní vidíte všechny šablony v okně se seznamem šablon RipEXu, mezi všemi ostatními šablonami, které jsou ve výchozím nastavení Zabbixu.

[Poznámka]Poznámka

Pokud jste již dříve importovali šablonu, kterou je třeba aktualizovat, stačí naimportovat novější verzi šablony se stejným názvem a ta současná bude automaticky aktualizována.

Každá položka Item má své parametry, SNMP OID number, community string, UDP port (161), key, update interval a další. Jedním z klíčových parametrů je interval aktualizace (update interval), protože definuje, jak často bude Zabbix požadovat různé odpovědi ze stanic RipEX. Tento interval je předdefinovaný na 30 minut, ale měli byste zvážit jeho změnu tak, aby vyhovoval parametrům infrastruktury vaší rádiové sítě.

Jednotlivé položky mohou být v aktivním nebo neaktivním stavu. Ve výchozím nastavení jsou pouze některé položky aktivní pro jejich důležitost – další informace viz další kapitolu. Chcete-li sledovat více hodnot, aktivujte ty požadované. Ale jak již bylo dříve zmíněno, nejlépe pomocí ethernetového rozhraní RipEXu pro SNMP komunikaci, aby se zbytečně nezatěžoval rádiový kanál. Není-li to možné, zvažte, zda je sledování dalších hodnot nezbytné.

Sledujte pouze ty hodnoty, které opravdu potřebujete sledovat a to s rozumnými intervaly aktualizace.

Položky jsou rozděleny podle užití do skupin nazývaných v Zabbixu Aplikace. Tyto aplikace slouží k lepšímu vysvětlení definovaných položek.

Pokud chcete dostávat upozorněni, pokud se některá monitorovaná hodnota ocitne mimo rozsah svých mezí, můžete definovat Trigger pro jeho spuštění. Tato oznámení jsou zobrazitelná na hlavním panelu Zabbixu v položce historie. Můžete si také zapnout upozornění na e-mail, Jabber nebo SMS. Každé oznámení může nabývat jedné ze šesti předem definovaných úrovní závažnosti (varování, kritické, …).
V šablonách může být také definováno několik triggerů. Trigery definované v šablonách nejde indifviduálně měnit pro jednotlivé hosty (nemůžete tedy nastavovat různé mezní úrovně v rámci jedné šablony pro jednotlivá zařízení). Prosím, definujte individuálně triggery pro každý jednotlivý host (bez použití šablony).

[Poznámka]Poznámka

Můžete využít možnosti vytváření klonů pro kopírování položek šablony, nebo triggerů pro jednotlivé hosty. V takovém případě můžete upravit její předdefinované hodnoty, aby vyhovovala vašim požadavkům každého hostita zvlášť.

Grafy jsou automaticky generovány pro každou sledovanou číselnou hodnotu. Navíc můžete také vytvořit speciální grafy s několika hodnotami v jednom grafu. Nabízíme 5 předdefinovaných grafů, které obsahují několik základních sledovaných hodnot, jako např. teplota, napájecí napětí atd.

Další informace naleznete v dokumentaci Zabbix. Můžete odstranit, přidat nebo upravit jakoukoliv komponentu šablony. Předdefinovaný stav umožňuje rychlý start, ale nemusíte jej vůbec používat. Můžete si vytvořit vlastní sadu sledovaných hodnot a položek.

Jaké položky bych měl monitorovat?

Jednotlivé šablony jsou plně škálovatelné a skládají se z mnoha položek. Nicméně, sledování všech položek není v běžné praxi nutné. Následující položky jsou standardně aktivované ve výchozí šabloně RipEXu:

  • RipEX Template

    • Aktivní nastavená položka: 7

    • Výchozí čas aktualizace: 30 minut

      • Lokální jednotka:

        • Modem temperature (°C), RF power (W), TX lost (%), UCC (V), VSWR

      • Vzdálená jednotka:

        • DQ, RSS (dBm)

  • RipEX – RFC1213 Template

    • Všechny položky jsou ve výchozím nastavení zakázány

  • RipEX – RS232 Template

    • Všechny položky jsou ve výchozím nastavení zakázány

  • RipEX – SNMP Trapper Template

    • Všechny SNMP Trap položky a triggery jsou ve výchozím nastavení povoleny s výjimkou DQ a RSS. Tyto triggery musí být pro všechny hosty klonovány, protože nemůžeme předdefinovat IP adresy vzdálených hostů.

  • PING Template

    • Aktivní nastavená položka: 1

    • Výchozí čas aktualizace: 30 minut

    • Pouze aktivní položka kontroluje dosažitelnost hostu a v případě, že počítač není dosažitelný, spustí alarm.

[Poznámka]Poznámka

Pokud potřebujete sledovat více než jednu vzdálenou stanici RipEX, budete muset „klonovat“ existující položky pro sledované hodnoty vzdálené stanice.

Příklad konfigurace druhé vzdálené stanice (Data Quality item):

  • Přejděte do okna Template list window a klikněte na položky z RipEX template.

  • Najděte položku s názvem “Remote station 1 wv – Average DQ value” a klikněte na ni.

  • Změňte parametr “Key” na hodnotu “2” v závorkách – wvRemDqAvg[2].

  • Změňte poslední číslici v SNMP OID ne hodnotu „2“ z hodnoty „1“ (t.j. 1.3.6.1.4.1.33555.2.4.3.1.7.2).

  • Klikněte na tlačítko “Clone”.

  • Klikněte na tlačítko “Save”.

  • Nyní stanice pomocí této šablony bude sledovat hodnoty DQ pro dvě vzdálené stanice.

  • Chcete-li definovat tuto položku pouze pro jednu stanici RipEX, je nutné klonovat položku v seznamu Item list konfigurace hostu. Chcete-li povolit změny nastavení, musíte nejdříve kliknout na tlačítko „Clone“; software vám pak umožní změnit nastavení.

Celková použitá šířka pásma (žádosti, odpovědi) – v případě monitorování pouze hodnot definovaných výše:

  • Asi 3 kB / stanici 1 RipEX / 1 hodinu

7.3.3. Jak importovat monitorované stanice RipEX?

Nyní máte funkční šablonu, ale je třeba definovat hosty (stanice RipEX). Každá stanice RipEX má svoji vlastní IP adresu. Následující kroky vás provedou konfigurací hostu.

Chcete-li vytvořit host, přejděte na Configuration → Hosts a klikněte na tlačítko Create Host. Definujte název hostu a jeho IP adresu.

Definování jména hostitu a jeho IP adresy

Obr. 7.5: Definování jména hostitu a jeho IP adresy

Volitelně lze definovat skupinu (Group) pro hosty. Vytvoření skupiny je jednoduché. Můžete vytvořit novou Group při vytváření hostu, nebo to můžete udělat tak, že přejdete na kartu Configuration → Groups a kliknete na tlačítko Create Group.

Propojení šablony a hostu(ů) může být dosaženo ve stejném menu nebo můžete otevřít Template settings a propojit k ní libovolný host.

Musíte nastavit IP adresu a číslo portu pro rozhraní SNMP (port 161). V opačném případě nebudete moci používat žádnou položku SNMP.

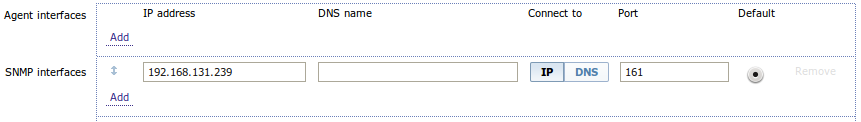

Definování rozhraní SNMP

Obr. 7.6: Definování rozhraní SNMP

Ke mohu vidět monitorované hodnoty RipEXu?

Pro kontrolu sledovaných hodnot, přejděte na kartu Monitoring → Latest data a zvolte požadovaný host z nabídky.

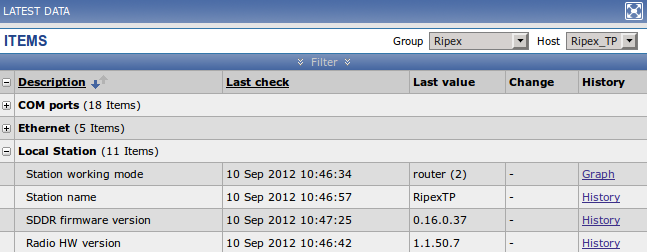

RipEX latest data

Obr. 7.7: RipEX latest data

U každé položky můžete zobrazit graf nebo tabulku s její historií. Pokud je trigger nakonfigurován pro položku (Item), graf zobrazuje řádek s Treshohold value (mezní hodnotou).

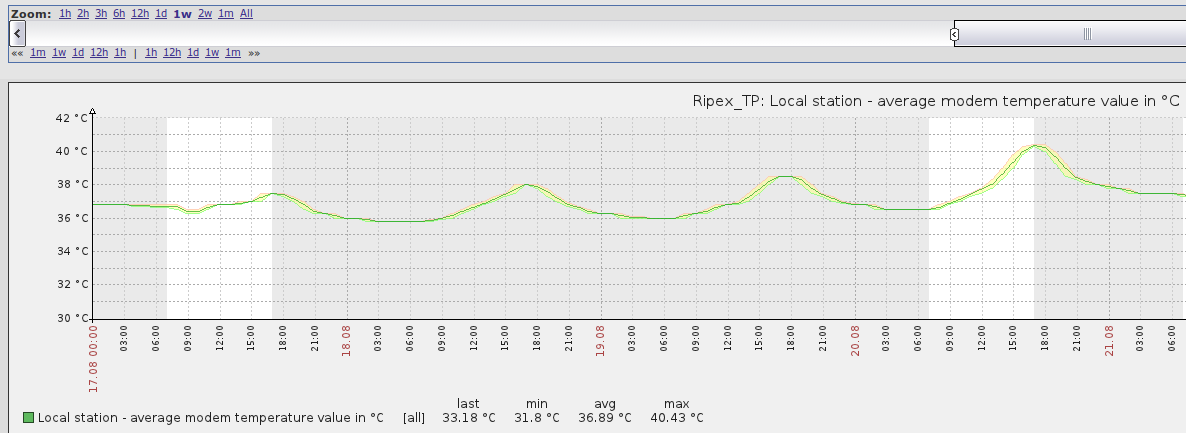

Graf RipEx

Obr. 7.8: Graf RipEx

7.3.4. Hodnoty Mappings

Responses of Several OID objects are unsigned integers, but these values have a special meaning.

Příklad 7.1. deviceMode

  • „1“ znamená bridge mód.

  • „2“ znamená router mod.

Bohužel, ve výchozím nastavení, můžete na webovém rozhraní Zabbix vidět pouze číselné hodnoty. Musíte vytvořit ručně value mappings pro všechny tyto objekty OID. Hodnota value mapping není exportována do šablony RipEX.

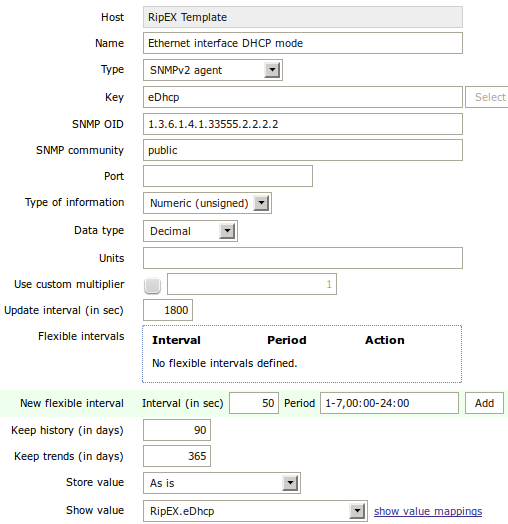

Vytvořte hodnoty value mappings ještě před importem šablony RipEX. V opačném případě budete muset propojit všechny hodnoty value mappings ručně s příslušnými položkami (items).

Nezapomeňte, že pro Zabbix od verze 2.2.1, je nutné vytvořit položky value mappings před importem šablony.

[Poznámka]Poznámka

Tato syntaxe funkce je používána ve všech MIB tabulkách, nejen v tabulkách RipEX MIB.

Chcete-li přidat nové hodnoty value mappings, přejděte na Administration → General → Value Mapping. Klikněte na tlačítko Create value map a vložte hodnoty, které jsou uvedeny na následujících řádcích. Uvedený je seznam Item list, který využívá těchto value mappings (ať už jsou propojeny ručně nebo automaticky pomocí importu šablony).

[Poznámka]Poznámka

Existuje také několik value mappings používaných v RFC1213 a RS232.

Value Mappings List / Seznam Value Mappings

RipEX.AlmStateItems:
-1 ⇒ unknownAlarm state – COM1 interface Rx to Tx packets ratio
0 ⇒ inactiveAlarm state – COM2 interface Rx to Tx packets ratio
1 ⇒ activeAlarm state – Device temperature
 Alarm state – DQ
 Alarm state – ETH interface Rx to Tx packets ratio
 Alarm state – HW Input
 Alarm state – RF Power
 Alarm state – RSS
 Alarm state – Tx lost
 Alarm state – UCC
 Alarm state – Unit ready
 Alarm state – VSWR
RipEX.BackupPathsStateItems:
0 ⇒ unknownBackup Paths 1 – Alternative Paths – Currently passive paths State
1 ⇒ upBackup Paths 2 – Alternative Paths – Currently passive paths State
2 ⇒ downBackup Paths 1 – Alternative Paths – Currently used path State
 Backup Paths 2 – Alternative Paths – Currently used path State
RipEX.comProtocol:Items:
0 ⇒ noneCOM1 – Protocol
3 ⇒ AsyncLinkCOM2 – Protocol
4 ⇒ ModbusTS 1 COM user protocol type
5 ⇒ IEC101TS 2 COM user protocol type
6 ⇒ DNP3TS 3 COM user protocol type
7 ⇒ UNITS 4 COM user protocol type
8 ⇒ ComliTS 5 COM user protocol type
9 ⇒ DF1
10 ⇒ Profibus
12 ⇒ C24
13 ⇒ RP570
14 ⇒ Cactus
15 ⇒ ITT Flygt
16 ⇒ SLIP
16 ⇒ Siemens 3964 (R)
RipEX.deviceModeItems:
1 ⇒ bridgeStation working mode
2 ⇒ router
RipEX.eDhcpItems:
0 ⇒ offEthernet interface DHCP mode
1 ⇒ server
2 ⇒ client
RipEX.eSpeedItems:
0 ⇒ autoEthernet interface bit rate and duplex settings
1 ⇒ s-100baseTX-Full
2 ⇒ s-100baseTX-Half
3 ⇒ s-10baseT-Full
4 ⇒ s-10baseT-Half
RipEX.ifTmATMItems:
0 ⇒ maskTCP Modbus COM protocol address translation mode
1 ⇒ table
RipEX.IOStateItems:
-1 ⇒ unknownHW alarm input contact state
0 ⇒ off
1 ⇒ on
RipEX.RelayContactTypeItems:
0 ⇒ offHW alarm input contact type
1 ⇒ normally-closed
2 ⇒ normally-open
RipEX.rEncryptionItems:
0 ⇒ offRadio interface encryption method
1 ⇒ aes256
RipEX.rRfPwrItems:
0 ⇒ mE-100mWRadio interface RF power
1 ⇒ mEr-200mW
2 ⇒ mE-500mW
3 ⇒ mE-1W
4 ⇒ mE-2W
5 ⇒ mE-3W
6 ⇒ mE-4W
7 ⇒ mE-5W
8 ⇒ mE-10W
9 ⇒ mE-8W
17 ⇒ mL-200W
18 ⇒ mL-500mW
19 ⇒ mL-1W
20 ⇒ mL-2W
RipEX.SettingStateItems:
0 ⇒ offEthernet interface broadcast and multicast status
1 ⇒ onEthernet interface shaping status
 Terminal server status
 TCP Modbus COM protocol broadcast accept
 Radio interface FEC
 TS 1 on/off
 TS 2 on/off
 TS 3 on/off
 TS 4 on/off
 TS 5 on/off
RipEX.tsEthProtTypeItems:
0 ⇒ tcpTS 1 Ethernet protocol type
1 ⇒ udpTS 2 Ethernet protocol type
 TS 3 Ethernet protocol type
 TS 4 Ethernet protocol type
 TS 5 Ethernet protocol type
RFC1213.ifTypeItems:
1 ⇒ otherRFC1213 – Interface 1 – The type of interface (physical/link protocol)
2 ⇒ regular1822RFC1213 – Interface 2 – The type of interface (physical/link protocol)
3 ⇒ hdh1822
4 ⇒ ddn-x25
5 ⇒ rfc877-x25
6 ⇒ ethernet-csmacd
7 ⇒ iso88023-csmacd
8 ⇒ iso88024-tokenBus
9 ⇒ iso88025-tokenRing
10 ⇒ iso88026-man
11 ⇒ starLan
12 ⇒ proteon-10Mbit
13 ⇒ proteon-80Mbit
14 ⇒ hyperchannel
15 ⇒ fddi
16 ⇒ lapb
17 ⇒ sdlc
18 ⇒ ds1
19 ⇒ e1
20 ⇒ basicISDN
21 ⇒ primaryISDN
22 ⇒ propPointToPointSerial
23 ⇒ ppp
24 ⇒ softwareLoopback
25 ⇒ eon
26 ⇒ ethernet-3Mbit
27 ⇒ nsip
28 ⇒ slip
29 ⇒ ultra
30 ⇒ ds3
31 ⇒ sip
32 ⇒ frame-relay
RFC1213.ipForwardingItems:
1 ⇒ forwardingRFC1213 – The indication of whether this entity is acting as an IP gateway
2 ⇒ not-forwarding
RFC1213.snmpEnableAuthenTrapsItems:
1 ⇒ enabledRFC1213 – SNMP – Indicates whether the SNMP agent process is permitted to generate authentication-failure traps
2 ⇒ disabled
RS232.rs232AsyncPortParityItems:
1 ⇒ noneRS232 port 1 – The port’s sense of a character parity bit
2 ⇒ oddRS232 port 2 – The port’s sense of a character parity bit
3 ⇒ even
4 ⇒ mark
5 ⇒ space
RS232.rs232AsyncPortStopBitsItems:
1 ⇒ oneRS232 port 1 – The port’s number of stop bits
2 ⇒ twoRS232 port 2 – The port’s number of stop bits
3 ⇒ oneAndHalf
4 ⇒ dynamic
RS232.rs232PortInFlowTypeItems:
1 ⇒ noneRS232 port 1 – The port’s type of input flow control
2 ⇒ ctsRtsRS232 port 2 – The port’s type of input flow control
3 ⇒ dsrDtrRS232 port 1 – The port’s type of output flow control
 RS232 port 2 – The port’s type of output flow control
RS232.rs232PortTypeItems:
1 ⇒ otherRS232 port 1 – The port’s hardware type
2 ⇒ rs232RS232 port 2 – The port’s hardware type
3 ⇒ rs422
4 ⇒ rs423
5 ⇒ v35
6 ⇒ x21
ICMP ping – AccessibilityItems:
0 ⇒ ICMP ping failsICMP ping – Accessibility
1 ⇒ ICMP ping successful
[Poznámka]Poznámka

Dvě hodnoty value mappings by měly být zahrnuty již v samotném monitorovacím sw Zabbix, viz část „stav SNMP rozhraní (ifAdminStatus)“ a „stav SNMP rozhraní (ifOperStatus)“ v menu Value mapping. Čtyři položky ze šablony RFC1213 používají toto mapování.

Jak mohu změnit položku Item na odkaz s Value Map?

Přejděte na Configuration → Templates a zvolte jednu z importovaných šablon. Otevřete okno konfigurace položky a klikněte na vybranou položku pro prohlížení a upravení jejího nastavení.

Vyberte příslušnou hodnotu value map v menu Show value a uložte změny.

Příklad: RipEX.eDhpc

Propojení Value map a položky Item

Obr. 7.9: Propojení Value map a položky Item

7.4. Tabulka RipEX MIB

Tabulku MIB pro RipEX najdete v dokumentu Application notes na odkazu http://www.racom.eu/eng/products/m/ripex/app/snmp.html#MIB, nebo na webu Racom na odkazu http://www.racom.eu/download/hw/ripex/free/eng/3_fw/RACOM-RipEX-MIB.zip.
