Jak vybudovat vysoce spolehlivou komunikační síť pro celostátní energetickou společnost tam, kde vlivem terénu není možné nasadit optiku? Pro EDCO v Jordánsku je řešením redundantní UHF síť založená na RipEX a RipEX-HS.
https//www.racom.eu/cz/case/mission-critical-reliability-for-power-distribution-in-jordan
Výzva: Extrémní požadavky na spolehlivost a redundanci
Electricity Distribution Company (EDCO) byla založena v roce 1997 a odpovídá za distribuci elektřiny na více než polovině území Jordánska.
V roce 2015 EDCO vypsala tendr na propojení vybraných rozvoden s novým dispečerským centrem SCADA / DMS / AMR v Ammánu. Systém měl:
- monitorovat a řídit stávající i budoucí distribuční síť
- zajistit nepřetržitý dohled nad celým provozem
- splnit nejvyšší požadavky na spolehlivost a redundanci
- podporovat IEC 60870-5-104
- umožnit budoucí rozšiřování
Původní plán počítal s optickými trasami, ale analýza ukázala, že kvůli topografii lze optiku realizovat jen velmi omezeně.

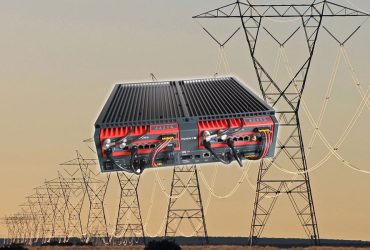

Řešení: Redundantní architektura RipEX a RipEX-HS v UHF pásmu
Po rozsáhlém testování EDCO rozhodla, že UHF síť nabízí nejlepší poměr spolehlivosti, pokrytí a flexibility.
RipEX a RipEX-HS byly vybrány díky:
- plné 1+1 redundanci s automatickým přepnutím
- vysoké spolehlivosti a dostupnosti
- dvojímu napájení AC/DC u HS jednotek
- podpoře IEC 104 a Base Driven protokolu
- pokročilým funkcím směrování
- schopnosti vysílat výkon až 10 W
Implementace: Zakázkové rozvaděče a kompletní podpora RACOM
Počáteční síť obsahuje:
- 12 RipEX-HS
- 25 RipEX
- switche Siemens Ruggedcom
- RTU od ABB

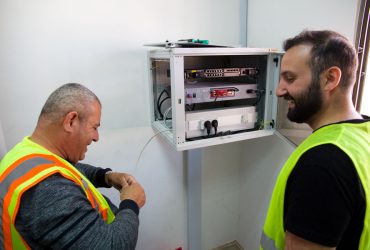

Veškeré zařízení je umístěno v zakázkových nástěnných rozvaděčích, které RACOM:
- navrhl
- kompletně osadil
- propojil
- otestoval podle požadavků EDCO
Tím se výrazně snížily instalační časy a minimalizoval prostor pro chyby na místě.
Technici RACOM poskytli:
- detailní vzdálenou podporu
- konzultace při návrhu
- onsite asistenci během uvádění do provozu
Výsledky: Spolehlivá páteřní síť připravená na rozšíření
EDCO i zhotovitel vysoce ocenili:
- kvalitu řešení
- vysokou úroveň technické podpory
- profesionální přístup v každé fázi projektu
- snadnou instalaci díky kompletním skříním
Síť RipEX nyní poskytuje:
- spolehlivou SCADA komunikaci
- plnou redundanci v kritických uzlech
- robustní provoz v náročném terénu
- připravenost na budoucí rozšíření
Na základě úspěchu projektu již probíhají jednání o rozšíření sítě RipEX na další oblasti Jordánska.
