HAYES

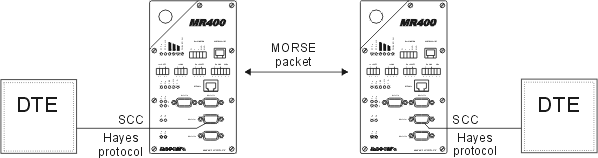

Protokol Hayes se konfiguruje pomocí AT příkazů nebo nastavením S-registrů.

Radiomodem může být ve dvou definovaných stavech –

AT příkazy použité v radiovém modemu –

Nastavení ostatních registrů nemá v radiovém modemu význam.

V registru S15 existuje pět sad návratových kódů – X0, X1, X2, X3 a X4. Jejich nastavení ukazuje tabulka.

Návratové kódy jsou zobrazovány jen když jsou povoleny, tj. je zapnuta odpověď na příkazy – ATQ0.

ATV0/ATV1 – numerická/znaková odpověď

Zapnutí modemu

Po přivedení napájecího napětí je radiový modem nastaven do příkazového módu a načtou se konfigurační parametry, které jsou uloženy v trvalé paměti. V tomto stavu modem přijímá příkazy a komunikuje pouze s připojeným počítačem. Signál CD je neaktivní. V tomto stavu je možné nastavit požadovanou konfiguraci.

Navázání spojení bez funkce autoanswer

Výzvu na spojení provedeme příkazem ATDn, kde n je adresa volaného radiového modemu. Pokud je volaný radiový modem připraven na komunikaci, vyšle do svého počítače informaci RING, což znamená, že je volán. Po provedení příkazu ATA (pokud je nastaveno no autoanswer) na volaném počítači je volající radiový modem informován o navázání spojení a do svého počítače vyšle informaci CONNECT. ATA je nutné poslat do času S29, jinak není spojení navázáno. Po odeslání příkazu ATA se znovu (od začátku, bez ohledu na to, kolik času už uplynulo) počítá doba nastavená v registru S29, po jejím uplynutí je poslána informace CONNECT.

Registr S0=0 – bez funkce autoanswer. Pro navázání spojení je nutný příkaz ATA.

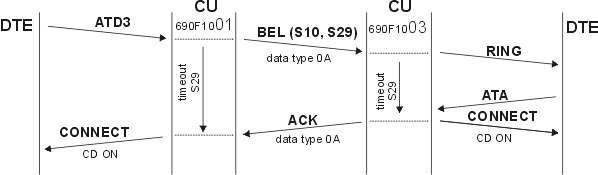

Obr. 2: Navázání spojení bez funkce autoanswer

Navázání spojení s funkcí autoanswer

Registr S0>0 – s funkcí autoanswer. Volající radiový modem akceptuje spojení automaticky bez nutnosti zadat příkaz ATA. RING proběhne pouze jednou, bez ohledu kolik „zvonění“ je nastaveno v registru S0.

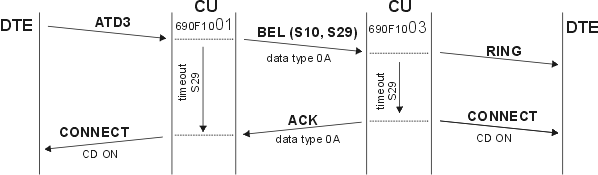

Obr. 3: Navázání spojení s funkcí autoanswer

Zpětnou zprávou je informován i volaný radiový modem, že bylo přijato potvrzení a také volaný radiový modem posílá do svého počítače informaci CONNECT. Informace CONNECT je poslána po uplynutí doby nastavené v registru S29. V tomto okamžiku se radiový modem dostává do stavu ON LINE – přenos dat, nastaví signál CD do aktivního stavu a je schopen komunikace s protějším radiovým modemem.

Radiový modem neodpovídá

Pokud volaný radiový modem neodpovídá v době dané součtem registrů S7+S29, volající modem podle registru S7+S29 vrací počítači informaci NO ANSWER (bez odpovědi). Tento stav platí pro situaci, kdy modem neodpovídá i pro situaci, kdy neodpovídá DTE.

V případě, že volaný radiový modem již navázal spojení s jiným radiovým modemem, na naši výzvu o spojení dostaneme odpověď BUSY (zaneprázdněn).

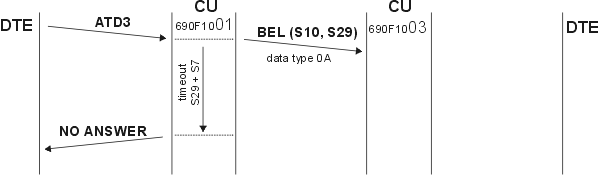

Obr. 4: Radiový modem neodpovídá

Přepnutí do příkazového módu

Ve stavu ON LINE – přenos dat jsou všechny znaky, které vysílá počítač do modemu předány do protějšího radiového modemu. Vyjímkou je sekvence tří ESCAPE znaků, která přepíná radiový modem ze stavu ON LINE – přenos dat do příkazového módu (příkazový režim – komunikace s modemem probíhá pomocí AT příkazů bez nutnosti rušit spojení) . Platí, že před a za touto sekvencí musí proběhnout minimálně mezera nastavená v registru S12. Pokud byl radiový modem přepnut do příkazového módu, nebylo spojení přerušeno a zpět do stavu ON LINE – přenos dat je možné se dostat příkazem ATO.

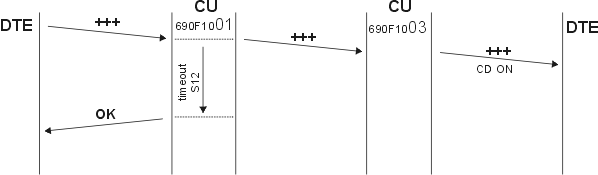

Obr. 5: Přepnutí do příkazového módu

Ukončení spojení

Ukončit spojení je možné buď nastavením signálu DTR OFF (AT&D2) nebo posláním příkazu ATH, ATH0. Pokud chceme ukončit spojení pomocí příkazu, je nutné nejprve nastavit radiový modem do příkazového módu . V příkazovém módu spojení ukončíme příkazem ATH nebo ATH0. Ukončení spojení na jednom radiovém modemu je přeneseno i na druhý radiový modem. Do druhého radiového modemu je poslána zpráva o ukončení spojení a tento radiový modem pošle do připojeného počítače informaci NO CARRIER. Oba radiové modemy přejdou do stavu OFF LINE. Po ukončení spojení je možné navázat spojení s jiným radiovým modemem.

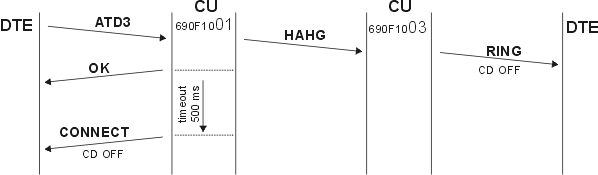

Obr. 6: Ukončení spojení

Udržovací pakety

V případě, že dojde ke ztrátě radiového spojení, provedou po nastaveném timeoutu oba protokoly ukončení spojení nezávisle na sobě. Timeout pro rozpoznání ztráty spojení je nastaven v registru S10. Pokud je registr S10=0 nedochází ke kontrole spojení. Pro rozpoznání ztráty radiového spojení jsou použity udržovací pakety. Udržovací pakety jsou posílány v případě, že neprobíhá uživatelská komunikace a posílají je oba modemy nezávisle na sebe. Udržovací pakety jsou posílány vždy po uplynutí času S10/3 z obou stran. Pokud je komunikace přerušena, po uplynutí doby S10 je do obou modemů vyslán příkaz NO CARRIER. Oba radiové modemy přejdou do stavu OFF LINE.

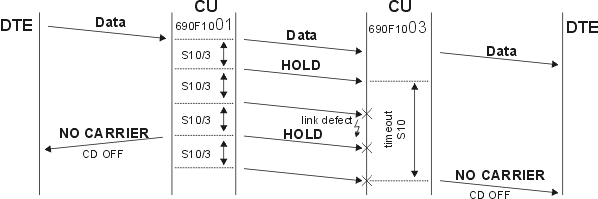

Obr. 7: Udržovací pakety

S registry S10 a S29 se konfigurují na straně volajícího modemu, aby bylo možné zajistit návaznost na ostatní parametry. Do volaného modemu se tyto hodnoty posílají v paketu BEL.

Typy paketů protokolu Hayes
