9. Příklady routingu 2

9.1. Sériová linka

Přenos paketů mezi dvěma CU po sériové lince (nazývaný také retranslace do drátů) se používá k propojení dvou částí sítě, které pracují na různých frekvencích.

V uvedeném příkladu přichází paket sítí na frekvenci 410 MHz do CU5, přes RFC1 do nódu N1 s adresou 690F1230, odtud linkovým výstupem L na SCC2 a sériovou linkou do CU6. Sem vstupuje přes SCC3, jeho retranslačním výstupem r do nódu N1 s adresou 690F1240, síťovým výstupem N přes RFC1 na anténu, odkud pokračuje na nosné frekvenci 420 MHz.

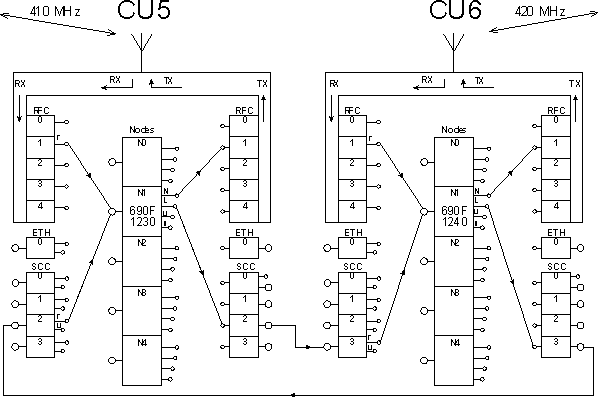

Linkový retranslační spoj

Obr. 9.1: Linkový retranslační spoj

Potřebná konfigurace:

  • Linkový výstup nódu je směrován na zvolený SCC. Retranslační výstup z SCC je směrován na nód.

  • Na příslušném SCC je nastaven protokol MARS-A.

  • V routigových tabulkách je uvedena cesta na vlastní adresu vysílajícího nódu, viz popis v kapitole Routing 1.

  • Sériové kanály obou CU jsou spojeny trojžilovou drátovou linkou (RX,TX,GND). Propojena je vždy svorka RX jedné CU se svorkou TX druhé CU, tzv. křížená linka

Příklad konfigurace CU5:

Nodes:
                                 retab
Nid|address |M | u   s | L   N |l w n g H|sTO Err  Cent vTO hTO
(0) 004AE97E     -  S00| -  R00|0 0 0 0 -| 15 SERV  OFF 304  30
(1) 690F1230    S00 S00|S02 R01|1 0 0 0 -| 15 SERV  OFF 304  30
(2) 00000000    S01 S00| -  R02|0 0 0 0 -| 15 SERV  OFF 304  30
(3) 00000000    S02 S00| -  R03|0 0 0 0 -| 15 SERV  OFF 304  30
(4) 00000000    S03 S00| -  R04|0 0 0 0 -| 15 SERV  OFF 304  30


Channel to Node Interface:
    retranslation     |   user+service             lim
 id N  A t          m | N  A t Base     m  sec brc S   e
(0) 0   NO AR         | 1   NO AR          usr OFF NONE
(1) 0   NO AR         | 2 MASK 00000000/08 usr OFF NONE
(2) 1   NO AR         | 1 MASK 00000000/08 usr OFF NONE
(3) 0   NO AR         | 0 MASK 00000000/08 usr OFF NONE


Local retab. No 1
40 to:30

Příklad konfigurace CU6:

Příklad konfigurace CU6:

Nodes:
                                 retab
Nid|address |M | u   s | L   N |l w n g H|sTO Err  Cent vTO hTO
(0) 0049B897     -  S00| -  R00|0 0 0 0 -| 15 SERV  OFF 304  30
(1) 690F1240    S00 S00|S03 R01|1 0 0 0 -| 15 SERV  OFF 304  30
(2) 00000000    S01 S00| -  R02|0 0 0 0 -| 15 SERV  OFF 304  30
(3) 00000000    S02 S00| -  R03|0 0 0 0 -| 15 SERV  OFF 304  30
(4) 00000000    S03 S00| -  R04|0 0 0 0 -| 15 SERV  OFF 304  30


Channel to Node Interface:
    retranslation     |   user                     lim
 id N  A t          m | N  A t Base     m  sec brc S   e
(0) 0   NO AR         | 1 MASK 00000000/08 ON  OFF NONE
(1) 0   NO AR         | 2 MASK 00000000/08 ON  OFF NONE
(2) 1   NO AR         | 1   NO AR          ON  OFF NONE
(3) 0   NO AR         | 0 MASK 00000000/08 ON  OFF NONE


Local retab. No 1
30 to:40

Následující odezva na vyslání povelu ! platí pro zjednodušený případ, kdy je Setr připojen k CU5 a je volána CU6:

690F1240h>!

u S00   690F1230    S02
  S03   690F1240   serd

 serd   690F1240    S03
  S02   690F1230  u S00
690F1240h>

9.2. Sériová linka v návaznosti na síť

Příklad sítě se sériovou linkou a adresami, které obsahují dvě různé položky wide.

Záznam o průchodu paketu obsahuje v levém sloupci údaj DQ/RSS, pokud paket dorazil rádiovým kanálem nebo označení sériového kanálu, pokud paket přišel sériovým kanálem. V pravém sloupci je označení kanálu, kterým paket nód opustil.

u S00   69802001    R01
30/ 56  69802002    S02
  S03   69802005    R01
25/ 46  6980300A   serd

 serd   6980300A    R01
27/ 42  69802005    S03
  S02   69802002    R01
30/ 56  69802001  u S00
6980300Ah>

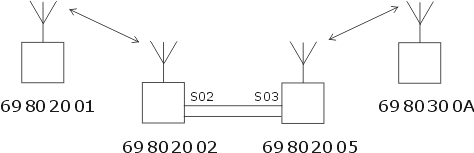

Schéma sítě

Obr. 9.2: Schéma sítě

Komentář k obsahu routingových tabulek:

Tabulky v nódu 69802001:

  • pro nód 69802002 není třeba zápis, adresy se liší v lokále a je přímé rádiové spojení

  • pro nód 69802005 vede cesta přes 69802002, zápis:

         Local retab. No 1
         05 to:02
  • pro nód 6980300A, jehož adresa se liší v části wide, bude hledána cesta v tabulce wide:

         Wide retab. No 1
         30to:2002

Tabulky v nódu 69802002:

  • pro nód 69802001 není třeba zápis

  • pro nód 69802005, který je za asynchronní linkou (tzv. „za drátama“), je nutný zápis směřující na vlastní adresu nódu i když se adresy liší jen v lokální části:

         Local retab. No 1
         05 to:02
  • pro nód 6980300A je nutný taktéž zápis směřující na vlastní adresu, tentokrát v tabulce wide, protože cílová adresa se liší od vlastní adresy v položce wide:

         Wide retab. No 1
         30to:2002

Tabulky v nódu 69802005:

  • cesta k nódu 6980200169802002 začíná shodně vstupem do drátové linky, proto jsou v lokální tabulce zápisy směřující na vlastní adresu:

         Local retab. No 1
         01 to:05  02 to:05
  • cesta na nód 6980300A vede do jiné oblasti wide, zápis je v tabulce wide:

         Wide retab. No 1
         30to:300A

Tabulky v nódu 6980300A:

  • všechny nódy, na které je třeba směřovat pakety, leží v jiném wide, proto je potřebný zápis do tabulky wide; tyto nódy leží všechny ve společném wide, proto stačí zápis jediný:

         Wide retab. No 1
         20to:2005

Po tomto procvičení routingu uvedeme znovu popis procesu jak prochází paket nódem doplněný o další podrobnosti.
