5. Rozměrové schéma a výrobní kód

Rozměrové schéma

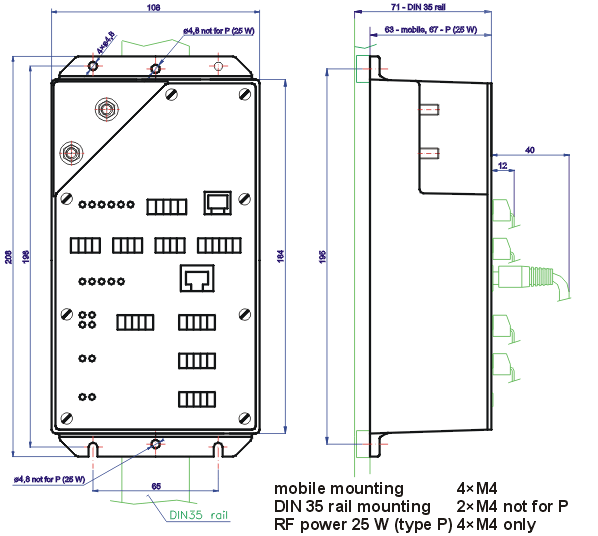

Montážní rozměry rádiového modemu

Obr. 5.1: Montážní rozměry rádiového modemu

Modem může být připevněn čtyřmi šrouby M4 (zejména pro mobilní aplikace) nebo pomocí montážní lišty DIN35 (stacionární aplikace). Pro montáž na lištu se používají pružné příchytky přišroubované do středních otvorů.

Pro vysokovýkonové provedení P, se modem montuje na plochu zadní stěny, kvůli zajištění dostatečného chlazení modemu. V tomto případě se pro montáž využívají šrouby 4×M4. Střední otvory pro pružné příchytky na DIN lištu nejsou u provedení P vyhotoveny.

Označování rádiových modemů

je popsáno v následující tabulce:
