Quick Start Guide

  • Defaultní adresy jednotky RAy jsou 192.168.169.169/24 a 192.168.169.170/24.

  • V PC připravíme podobnou adresu se shodnou maskou, například 192.168.169.180/24.

    • Adresa PC se ve Windows XP konfiguruje v menu: Start – Nastavení – Síťová připojení takto:
      Upravit nastavení tohoto připojení – Protokol sítě Internet (TCP/IP) – Vlastnosti – Použít následující adresu IP – zapíšeme adresu 192.168.169.180 a masku 255.255.255.0 a dvakrát potvrdíme OK.

  • Obě jednotky spoje RAy připojíme ke zdroji PoE a přes PoE připojíme konfigurační PC, viz obr. Konfigurace spoje.

  • Do adresového řádku prohlížeče (např. Mozilla Firefox) napíšeme adresu připojené jednotky RAy, např. 198.168.169.169. Přihlásíme se jménem admin a heslem admin.

  • Menu Status poskytne informace o spoji.

  • Menu Settings – Radio umožňuje měnit parametry kanálu rádio a ethernet, v menu Settings – Service Access – Users lze změnit přístupové parametry.

  • Pokračujeme podle kapitoly Step-by-step Guide.

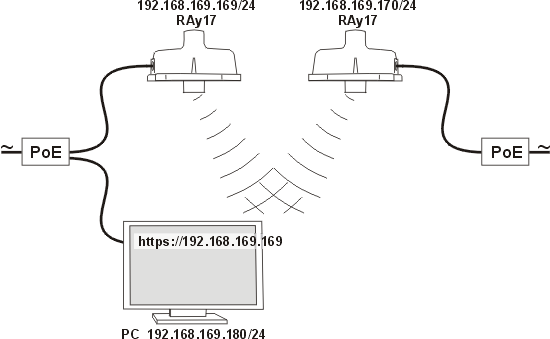

Konfigurace spoje

Obr. 1: Konfigurace spoje
