Mechanická výroba

RACOM si pro své produkty vyrábí i většinu mechanických dílů. Po rozšíření a modernizaci naší mechanické výroby v roce 2022 máme v nové hale volné kapacity, které nabízíme k využití i dalším firmám. Ty tak mají jedinečnou možnost využít naše špičkové vybavení např. k obrábění hliníkových slitin s nejvyšší přesností.

Datasheet

Mechanická výroba

Datasheet

Technologie

CNC obrábění
Řezání, Broušení
Mytí ultrazvukem
Laserování

CNC OBRÁBĚNÍ | OSTATNÍ | GALERIE | POPTÁVKA

Technologie

CNC obrábění
Řezání, Broušení
Mytí ultrazvukem
Laserování

CNC OBRÁBĚNÍ	OSTATNÍ
GALERIE	POPTÁVKA

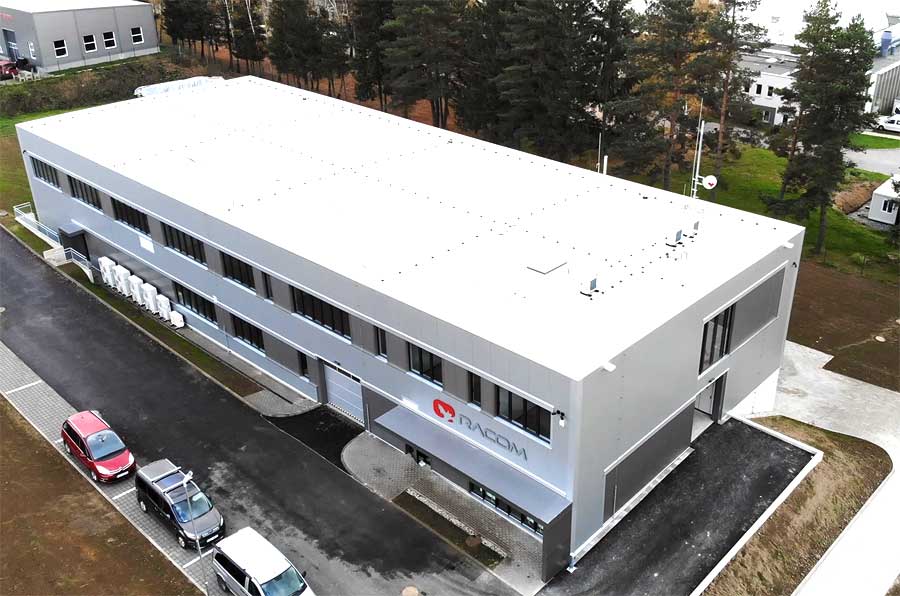

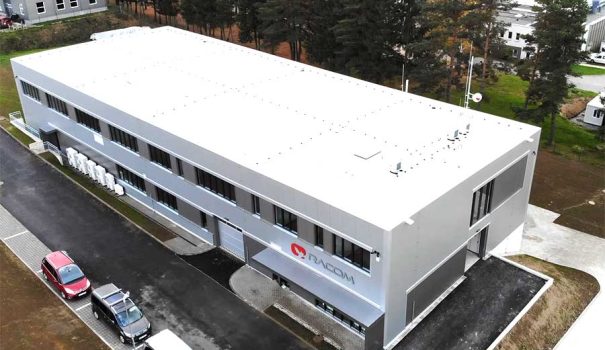

Výrobní hala

Dokončena 2022
1 600 m²
Klimatizovaná obrobna +/- 3 ^oC
Investice 2,8 mil. €

CNC OBRÁBĚNÍ | OSTATNÍ | GALERIE | POPTÁVKA

Výrobní hala

Dokončena 2022
1 600 m²
Klimatizovaná obrobna +/- 3 ^oC
Investice 2,8 mil. €

CNC OBRÁBĚNÍ	OSTATNÍ
GALERIE	POPTÁVKA

Kvalita

Přímé odměřování na CNC strojích
3D měření, 0,003 mm
2D mikroskop, 0,001 mm
ISO 9001, ISO 14001

CNC OBRÁBĚNÍ | OSTATNÍ | GALERIE | POPTÁVKA

Kvalita

Přímé odměřování na CNC strojích
3D měření, 0,003 mm
2D mikroskop, 0,001 mm
ISO 9001, ISO 14001

CNC OBRÁBĚNÍ	OSTATNÍ
GALERIE	POPTÁVKA

Zkušenost

Návrhy mechanických dílů od r. 1989
Vlastní mechanická výroba od r. 1995
CAD/CAM – SolidWorks, NX
Konzultace při návrhu výrobku

CNC OBRÁBĚNÍ | OSTATNÍ | GALERIE | POPTÁVKA

Zkušenost

Návrhy mechanických dílů od r. 1989
Vlastní mechanická výroba od r. 1995
CAD/CAM – SolidWorks, NX
Konzultace při návrhu výrobku

CNC OBRÁBĚNÍ	OSTATNÍ
GALERIE	POPTÁVKA

Jsme odborníci na přesné obrábění hliníku, protože 15 let vyrábíme mikrovlnné jednotky, ve kterých jsou díly s extrémními nároky na přesnost na možné hranici třískového obrábění. Obrábíme hliníkové odlitky, do kterých montujeme naše rádiové modemy a mikrovlny. Vyrábíme si kovové pláště pro zabudování našich mobilních routerů. Umíme samozřejmě i veškeré další operace pro výrobu mechanických dílů včetně jejich návrhu a konstrukce.

Využijte možnosti mít vaše mechanické díly vyrobené ve stejné kvalitě a přesnosti jako jsou výrobky RACOMu. Naše zařízení mají MTBF více jak 100 let a jsou nainstalována ve 120 zemích od pólů až po rovník.

CNC OBRÁBĚNÍ | OSTATNÍ | GALERIE | POPTÁVKA

CNC obrábění

Frézování

Specializujeme se na obrábění hliníku s vysokou přesností, nicméně umíme obrábět i jiné materiály. Momentálně máme k dispozici tři CNC frézy od české firmy Kovosvit. Na klimatizované obrobně (+/- 3 ^oC), která nám umožňuje dosahovat extrémně vysoké přesnosti, máme dostatek místa a postupně ji budeme vybavovat dalšími CNC stroji.

Kovosvit MCV 750 Sprint

Obráběcí plocha: 750x500x500 mm
Počet os: 3+1
Otáčky vřetene: 18 000 ot/min
Počet pozic nástrojů: 24

Kovosvit MCV 750 Sprint

Obráběcí plocha: 750x500x500 mm
Počet os: 3+1
Otáčky vřetene: 18 000 ot/min
Počet pozic nástrojů: 24

Kovosvit MCV 750 Rapid

Obráběcí plocha: 750x500x500 mm
Počet os: 3
Otáčky vřetene: 24 000 ot/min
Počet pozic nástrojů: 24

Soustružení

Specializujeme se na obrábění hliníku s vysokou přesností, nicméně umíme obrábět i jiné materiály. Momentálně máme jeden CNC soustruh firmy Doosan. Na klimatizované obrobně (+/- 3 ^oC), která nám umožňuje dosahovat extrémně vysoké přesnosti, máme dostatek místa a postupně ji budeme vybavovat dalšími CNC stroji.

DOOSAN LYNX 220 LMA

Maximální obráběný průměr: 250 mm
Maximální délka obráběného dílu: 510 mm
Maximální průchod vřetene: 51 mm
Maximální otáčky vřetene: 6 000 ot/min
Počet nástrojů: 12 s možností poháněných nástrojů
Opěrný koník
Osy XZC

Dokončovací operace

U dílů s vysokým důrazem na přesnost, provádíme jemné dočištění a kontrolu pod lupou s dvou až osminásobným zvětšením.

Lupa Vision Mantis compact

Zvětšení: 2x – 8x
Širokosvazková stereolupa s velkoplošným objektivem

Ostatní

Mytí a sušení

Většinu dílů pro naše výrobky potřebuje extrémně čisté, a proto jsme vybaveni několika mycími stroji. Kromě odmašťovacího mycího stroje máme k dispozici i dvě ultrazvukové myčky. Po mycím procesu všechny výrobky vysoušíme v průmyslové komorové sušící peci.

Mycí stroj Trefal MH-800 JR

Průměr mycího koše: 800 mm
Maximální mycí výška: 500 mm
Nosnost: 200 kg

Mycí ultrazvuk UCEI 95.02

Rozměr mycího koše: 680 x 450 x 350 mm

Mycí ultrazvuk KRAINTEK K-40

Rozměr mycího koše: 430 x 330 x 240 mm

Průmyslová komorová sušící pec 101-3

Rozměr vnitřní komory: 580 x 490 x 690 mm
Nastavitelná teplota 0 – 300 °C

Řezání

Ať už nám budete dodávat materiál vy nebo ho budeme zajišťovat my, pravděpodobně ho bude nutné nařezat, a na to jsme samozřejmě vybaveni.

Pásová pila Pilous ARG 300 plus E.H.

Maximální řezná kapacita kulatina Ø 300 mm
Maximální řezná kapacita profil 360 x 190 mm
Možnost nastavení úhlových řezů 0° do +60°, 0° do -45°
Používáme pro řezání hliníkových slitin

Pásová pila Pilous ARG 230

Maximální řezná kapacita kulatina Ø 220 mm
Maximální řezná kapacita profil 270 x 150 mm
Možnost nastavení úhlových řezů 0° do +60°, 0° do -45°
Používáme pro řezání železa

Broušení

V případě potřeby umíme mechanické díly zabrousit nebo vykartáčovat. K dispozici máme pásovou i kotoučovou brusku.

Stojanová bruska NS MAQUINAS PL-40-ZP

Max. rozměry kotouče / kartáče ø 500 x 100 mm
Max. rozměry brusného pásu 50 x 3500 mm
Používáme pro broušení z pevné ruky

Kontrola kvality

Mechanické díly pro naše potřeby vyrábíme s přesností 0,001 mm a tomu samozřejmě odpovídají i naše měřící přístroje pro kontrolu kvality.

3D měřící stroj TESA MICRO-HITE 3D

Rozsah měření: 460 x 510 x 420 mm
Přesnost měření: 0,003 mm
Umístěný ve zvláštní klimatizované místnosti s teplotní tolerancí +/- 1 °C

Měřicí mikroskop Vision SWIFT PRO DUO

Měřící rozsah 100 x 200 mm
Zvětšení: 10x, 20x, 50x
Rozlišení: 0,001 mm
2-osý duální bezkontaktní měřicí systém s patentovanou optickou projekční technologií nebo videokamerou

Povrchové úpravy

Jedna z mála věcí, které RACOM sám neprovádí jsou povrchové úprav našich výrobků. Dlouhodobě však spolupracujeme s osvědčenými dodavateli těchto technologií. V kooperaci jsme schopni zajistit práškové lakování (komaxit), případně galvanické povrchové úpravy (zinkování, eloxování atd.)

Budete-li mít zájem, jsme schopni zajistit komplexní dodávku a vaše výrobky nechat nalakovat případně jinak povrchově upravit.

Laserování

Vaše díly nebo výrobky můžeme označit či popsat laserem české firmy Medicom.

Popisovací laser MEDICOM LASER SCRIPT LS-100

Popisové pole 160 x 160 mm

Kompletace

V případě potřeby můžeme vaše díly ručně sešroubovat nebo jinak zkompletovat.

Máme k dispozici i antistatické pracoviště, kde kompletujeme finální výrobky skládající se z desek plošných spojů a jednotlivých mechanických dílů.

Galerie

Příklady našich výrobků

Plášť prototypu elektrického zařízení

Výroba z bloku materiálu
Rozměr sestavy výrobku 200 x 205 x 75 mm

Matriční deska mikrovlnné jednotky

Vysoký nárok na soustřednost při obrábění z 1. a 2. polohy
Druhá poloha při obrábění zpřesněna použitím sondy v automatickém cyklu
Dosažená přesnost v oblasti vlnovodu je +/- 0,007 mm

Redukce vlnovodu k mikrovlnné jednotce

Výroba z tyčového materiálu
Díl zhotoven na soustruhu s použitím poháněných nástrojů
Dosažená přesnost v oblasti vlnovodu je +/- 0,01 mm

Duplexní filtr pro 18 GHz

Rozměr kompletního výrobku 90 x 30 x 18 mm
Vysoký nárok na přesnost hloubky komůrek a sestavení
Hloubka každé komůrky je odlišná v řádu desetin milimetru s přesností obrábění +/- 0,007 mm
Výroba včetně kompletace

Část měřící sestavy pro měření mikrovlnných jednotek 80 GHz

Rozměr sestavy výrobku 167,5 x 40 x 35 mm
Extrémně vysoký požadavek na přesnost sestavení vlnovodných částí (drážek)
Průřez vlnovodu (drážky) 1,55 x 1,55 mm
Výroba včetně kompletace s přesností sestavení +/- 0,008 mm

Díl pláště radiomodemu

Rozměr výrobku 125 x 184 x 41 mm
Obrábění tlakového odlitku
Čelní otvory obráběny až po nalakování výrobku

Filtr pro mikrovlnou jednotku 17 GHz

Rozměr sestavy výrobku 34 x 25 x 24 mm
Vysoký nárok na soustřednost při obrábění z 1. a 2. polohy
Druhá poloha při obrábění zpřesněna použitím sondy v automatickém cyklu
Dosažená přesnost obrábění +/- 0,01 mm
Výroba včetně kompletace

Součást prototypu antény 80 GHz

Výroba z tyčového materiálu
Rozměr výrobku Ø 48 x 70 mm
Vysoký požadavek na souosost a soustřednost výrobku

Část měřící sestavy pro měření mikrovlnných jednotek 80 GHz

Rozměr sestavy výrobku 61,5 x 30 x 60 mm
Extrémně vysoký požadavek na přesnost vlnovodných částí (drážek)
Průřez vlnovodu (drážky) 1,55 x 1,55 mm
Výroba včetně kompletace s přesností sestavení +/- 0,008 mm

Duplexní filtr 10 GHz

Rozměr kompletního výrobku 165 x 24 x 34 mm
Hloubka každé komůrky je odlišná v řádu desetin milimetru
Vysoký nárok na přesnost hloubky komůrek a sestavení
Hloubka každé komůrky je odlišná v řádu desetin milimetru s přesností obrábění +/- 0,007mm

Transformátor mikrovlnné jednotky 18 GHz

Výroba z tyčového materiálu
Rozměr výrobku Ø 49 x 27 mm
Vysoký nárok na soustřednost a polohu drážek při obrábění z 1. a 2. polohy
Dosažená přesnost v oblasti vlnovodu je +/- 0,008 mm

Část duplexního filtru pro 80 GHz

Rozměr kompletního výrobku 84 x 21,5 x 8 mm
Vysoký nárok na přesnost hloubky komůrek a sestavení
Hloubka každé komůrky je odlišná v řádu desetin milimetru s přesností obrábění +/- 0,007 mm
Průřez vlnovodu (drážky) 1,55 x 1,55 mm
