Mikrovlnný spoj RAy10 je určen k provozu v páteřních sítích pro přenosy v bezlicenčním pásmu 10 GHz.
Podle potřeby uživatele vyhovuje buďto podmínkám všeobecného oprávnění č. VO-R/14/12.2012-17 (ČTÚ Telekomunikační věstník 2/2007), které specifikuje podmínky pro provoz radioreléových spojů ve volném pásmu 10,3 – 10,6 GHz v České republice, nebo podmínkám doporučení CEPT 12-05 R, které specifikuje podmínky pro provoz radioreléových spojů v pásmu 10,15 – 10,65 GHz v EU.
Pracuje jako spoj Bod-Bod v plně duplexním režimu s přenosovou rychlostí až 170 Mbps. Šířka pásma je volitelná 28/14/7 MHz. Modulace je nastavitelná pevně nebo adaptivně v rozmezí QPSK až 256-QAM.
Spoj je tvořen dvěma stanicemi v provedení FOD (Full Outdoor). Jedna z nich s kódovým označením RAy10-LA vysílá ve spodní polovině kmitočtového pásma, druhá označená RAy10-UA vysílá v horní polovině pásma. (Případně RAy10-LA-2 a RAy10-UA-2, viz 3.2 – „Montáž“).
Linka může být postavena s několika druhy antén.
| eth konektory | mikrovlnné pásmo | standard | |||
| RAy10-LA | + | RAy10-UA | sloučené | 10,3 – 10,6 GHz | Česká republika |
| RAy10-LA-2 | + | RAy10-UA-2 | oddělené | 10,3 – 10,6 GHz | Česká republika |
| RAy10-LB | + | RAy10-UB | sloučené | 10,15 – 10,65 GHz | Evropa |
| RAy10-LB-2 | + | RAy10-UB-2 | oddělené | 10,15 – 10,65 GHz | Evropa |
Podrobná tabulka kmitočtů viz 9.2.3 – „Jmenovité frekvence RAy10-xA, duplex 168 MHz“.
Anténa je připevněna ke stožáru pomocí držáku seřiditelného ve dvou rovinách. Na anténě je pak zavěšena jednotka RAy. Možné jsou dvě montážní polohy – pro horizontální nebo vertikální polarizaci. Montáž a seřízení držáku je popsáno v kapitole Montáž antény.
Připojení k LAN je možné jedním nebo dvěma konektory:
Verze RAy10-LA, RAy10-UA používá společný konektor pro uživatelská data, servisní přístup a napájení PoE
Verze RAy10-LA-2, RAy10-UA-2 používá dva konektory, jeden pro uživatelská data a napájení PoE, druhý pro servisní přístup. Sestavení konektorů viz kapitola Konektory .
Třetí konektor typu BNC slouží k připojení voltmetru pro indikaci RSS při seřizování.
Základní technické parametry jsou uvedeny v kapitole 9 – „Technické parametry“
| Komunikační jednotka ODU | Vnější rozměry | 245 x 245 x 150 mm | ||||||||||
| Hmotnost | RAy10 | 2.9 kg | ||||||||||
| Průměry dodávaných antén | Jirous | Arkivator | ||||||||||
| RAy10 |
|
| ||||||||||
| Průměr stožáru v místě uchycení držáku | ø40 – ø115 mm | |||||||||||
| Vzdálenost osy antény od osy stožáru | cca 270 mm | |||||||||||
| Rozměrové náčrty antén jsou uvedeny v příloze: | A – „Rozměry antén“ | |||||||||||
| Technická data antén jsou uvedena na www.racom.eu: | RAy10 | |||||||||||
Výrobní štítek
Štítek obsahuje název, záznam čárového kódu, značku CE a dále:
Type – označení řady spojů RAy
Code – přesné označení typu stanice (podrobnosti viz odstavec 3.5 – „Objednací kódy“)
S/N – výrobní číslo, linka sestává ze dvou stanic s různými čísly
MAC – HW adresa uživatelského ethernetového portu

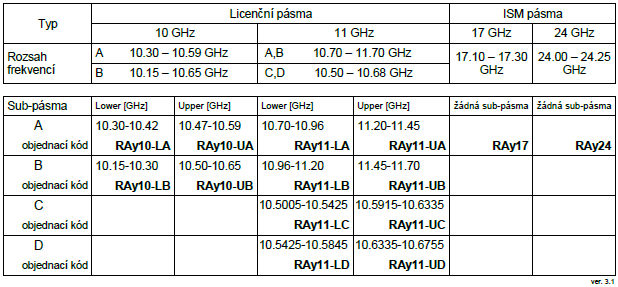

Při objednávání mikrovlnného spoje je třeba vybrat správnou
dvojici Lower a Upper jednotek dle požadovaného frekvenčního rozsahu.
Toto neplatí pro spoje pracující v ISM pásmu (RAy17, RAy24) kde se
používá shodná jednotka pro obě strany spoje.
Upozornění – Vždy je nutné vybírat Lower a
Upper jednotku ze stejného sub-pásma (tj ze stejného řádku
tabulky).
Pro přehlednost uvádíme i kódy ostatních spojů řady RAy. Jejich uživatelský manuál lze nalézt zde.
V případě dvou-portových jednotek se na konec objednacího kódu připojí “-2”, příklad:
RAy10-LA-2
RAy10-UB
Objednací kód produktových klíčů sestává ze tří
částí:
XXX-YYY-ZZZ
XXX
-typ výrobku. Např. “RAy10”.
YYY
– typ produktového klíče.
klíč
na povolení max. uživatelské rychlosti je označen SW, hodnota
v Mbps
klíč
pro zvýšený vysílací výkon je označen PWR, hodnota
v dBm
ZZZ –
hodnota produktového klíče, příklad:
RAy10-SW-170 … Povolení max. uživatelské rychlosti pro RAy10 na hodnotu 170 Mbps.
RAy10-PWR-10 … Zvýšení max. vysílacího výkonu pro RAy10 ze 3 dBm na 10 dBm.
Kompletní dodávka mikrovlnného spoje standardně obsahuje:
dvě jednotky FOD
krabičku silikonového maziva NOVATO (směs silikonového tuku, PTFE a dalších přísad) pro namazání čepu antény. (viz 5.2.3 – „Mazání a konzervace čepu antény“)
Příslušenství mikrovlnného spoje je třeba objednat samostatně, další informace na www.racom.eu:
Parabolické antény (2ks) s držáky pro připevnění na stožár – podle specifikace a potřeb uživatele.
V současné době (rok 2013) jsou k dispozici antény dvou výrobců, Jirous a Arkivator. Přehled možností je v odstavci Rozměry. Volba antény výrazně ovlivňuje vlastnosti spoje a proto je vhodné používat pro stanovení správné velikosti antény výpočet. Pro přibližný návrh lze použít on-line kalkulačku.
Se spoji RAy lze použít i antény jiných výrobců. Jednotka může být k anténě připojena buď ohebným vlnovodem nebo přímo na anténu pomocí přechodového dílu. V současné době je k dispozici několik typů těchto dílů pro antény Andrew a Arkivator. Je možné vyvinout přechodové díly i pro další typy antén.napájecí zdroje jednotek FOD – 30W PoE adaptéry
dva konektory (plastový IE-PS-V01P-RJ45-FH nebo kovový IE-PS-V01M-RJ45-FH) pro připojení jednotky FOD v provedení pro vnější prostředí – tyto 2 kvalitní konektory umožňují připojení kabelů s vodiči o průřezu 0,129–0,329 mm2 (AWG 26 – AWG 22, tj. ø0,4–ø0,64 mm). Jejich montáž je popsána v kapitole 5.3.2 – „Montáž vnějšího konektoru IE-PS-V01P-RJ45-FH“
dva konektory IE-PS-RJ45-BK pro připojení jednotky FOD v provedení pro vnitřní prostředí.
Kabel S/FTP Cat.7 pro připojení jednotek FOD k síti.
Kabel AGC pro připojení voltmetru k jednotce RAy při seřizování směru antény. (viz „Montáž antény“ – g)
Zemnící sada pro uzemnění kabelu CAT7, výrobce PEWTRONIC s.r.o., značení S/FTP 4+2
Zemnící sada RAy k uzemnění zařízení RAy na stožár. Obsahuje zemnící svorku ZSA16, zemnící pásku a kabel se zemnícími očky.
Zemnící sada pro uzemnění kabelu CAT7 a zemnící sada RAy – viz obrázky Obr. 5.61 -„Zemnicí sada pro kabel S/FTP 4+2“ a Obr. 5.63 – „Zemnicí sada RAy“.
Další příslušenství, speciálně vybrané pro instalaci mikrovlnných spojů:
