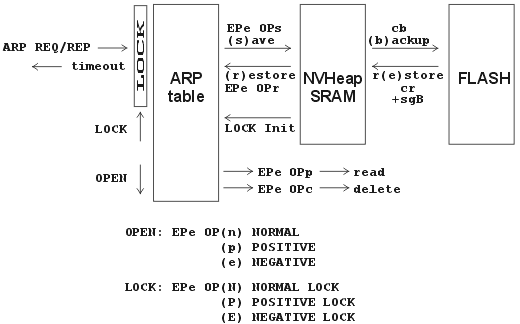

Ethernet

Ze sítě MORSE přichází paket s MORSE adresou TO.

Převod adres maskou

MORSE adresa TO je porovnána s parametrem (b)ase v rozsahu nulových hodnot parametru MAS(K), po bitech. Pokud je shodná, je adresa IPdest vytvořena maskováním.

Z vlastní IP adresy CU je použita část, kde MAS(K) obsahuje nuly. Z MORSE adresy TO je použita část, kde MAS(K) obsahuje jedničky. Výsledná adresa IPdest je zpracována podle kroku 4.

Na bitech, kde jsou v MAS(K) jedničky, musí být v (b)ase nuly.

Pro převod adres maskou musí být nastaveno Sec(u)rity:OFF.

Převod adres Art tabulkou

Pokud nebyly splněny podmínky pro převod adresy maskou, je použita tabulka Art.

V tabulce (A)rt, která přísluší k M–IP–M, se podle MORSE adresy TO určí adresa IPdest.

Není-li adresa TO v tabulce, použije se default gw z této tabulky.

Podle cílové IP adresy je určeno další směrování v síti IP pomocí parametrů z první části menu Etp:

Je-li splněna podmínka

(IPdest & (n)et mask) = ((i)p adr & (n)et mask)

tedy je-li IPdest shodná s vlastní IP v rozsahu jedničkových hodnot (n)et mask, pak je paket odeslán na cílovou IP adresu. Není-li podmínka splněna, pak je paket odeslán na adresu (g)ateway adr.

MORSE paket je doplněn o hlavičku IP a odeslán do sítě IP. Mohou být využity parametry:

Paket putuje podle pravidel sítě IP.

Na výstupu ze sítě IP je odstraněna hlavička IP a paket je podán do sítě MORSE, kde pokračuje podle routingu MORSE.

	Poznámka
	Parametrem write(E)nable:OFF můžeme zakázat automatické vyplňování Art tabulky, které nastává v některých režimech.

Ze sítě IP přichází na moji adresu MyIP paket opatřený cílovou adresou IPdest.

Adresa MORSE dst je hledána v těchto krocích:

Art

Podle adresy IPdest se hledá v tabulce (I)PArt položka gw, která se použije jako adresa destination v síti MORSE.

Maska

Není-li IPdest nalezena v levém sloupci tabulky (I)PArt, pak se provede porovnání adresy (b)ase z menu IP-M-IP a IPdest při použití bitově inverzní hodnoty (m)ask, tedy

((b)ase & ~(m)ask) = (IPdest & ~(m)ask).

Pokud je tato podmínka splněna, pak je cílová adresa MORSE Morsedst určena jako moje MORSE adresa MyMorse maskovaná bitově inverzní hodnotou (m)ask doplněná o IPdst maskovanou (m)ask tedy

Morsedst = (MyMorse & ~(m)ask) | (IPdst & (m)ask)

Příklad 1:

 MyIP       192.168.15.128  C0 A8 0F 80
 IPdst      192.168.15.04   C0 A8 0F 04
 (m)ask     0xFF            00 00 00 FF
            podmínka splněna
 MyMorse                    69 0F 90 43
 Morsedst >>                69 0F 90 04

Default gw

Není-li podmínka splněna nebo je (m)ask = 00000000, pak se použije adresa default gw z tabulky (I)PArt.

Příklad 2:

 MyIP       192.168.15.128  C0 A8 0F 80
 IPdst      192.168.05.06   C0 A8 05 06
 (m)ask     0xFF            00 00 00 FF
            podmínka nesplněna
 ART1 default gw            69 3A 00 00
 Morsedst >>                69 3A 00 00

IP paket je doplněn o hlavičku MORSE a odeslán do sítě MORSE na adresu destination.

Paket projde sítí podle routingu MORSE.

Na výstupu ze sítě MORSE v CU, která má MORSE adresu Morsedst a současně IP adresu CUadrIP je odstraněna hlavička MORSE.

Podle cílové IP adresy je určeno další směrování v síti IP pomocí parametrů z menu EPe0:

Je-li splněna podmínka (IPdest & (n)et mask) = (CUadrIP & (n)et mask), pak je paket odeslán na cílovou IP adresu.

Příklad 3:

 CUadrIP                         C0 A8 0F 20
 IPdst  paketu                   C0 A8 0F 04
 (n)et mask                      FF FF FF 00
                  podmínka splněna
 paket odeslán na IP             C0 A8 0F 04

Není-li podmínka splněna, pak je paket odeslán na IP adresu (g)ateway adr.

Příklad 4:

 CUadrIP                         C0 A8 0F 20
 IPdst  paketu                   C0 A8 10 04
 (n)et mask                      FF FF FF 00
                  podmínka nesplněna
 (g)ateway adr                   C0 A8 0F 00
 paket odeslán na IP             C0 A8 0F 00

Ze sítě Morse přichází paket s cílovou MORSE adresou MasMorse, která přísluší aplikačnímu serveru.

Zkontroluje se, zda vyhovuje podmínce

(MasMorse & ~(M)ask) = ((B)ase & ~(M)ask)

Pokud ano, pak je paket zpracován v Morse Application Serveru, pokud ne, pak je zpracován v IP–M–IP. Další podmínkou zpracování v Morse App. Serveru je typ paketu uživatelský (user_data 0x09, prot_data 0x0A), nikoli retranslační.

V tabulce (s)Art, která přísluší k Morse App. Server , se podle cílové Morse adresy najde položka gw, která je zpracována takto:

Paket je odeslán na takto vytvořenou IP adresu a UDP port.

Paket přicházející do MAS (Morse Appl. Server) obsahuje Morse adresy src a dest. Po průchodu MAS obsahuje adresu IP, č. portu a src MORSE adresu.

	Poznámka
	Parametrem write(e)nable:OFF můžeme zakázat automatické vyplňování Art tabulky, které nastává v některých režimech.

Paket s cílovou Morse adresou MorseDst přichází z aplikace (démona) běžící na adrese IPAddr a portu AppPort.

Z položek AppPort a IPAddr je sestavena položka gw , která je hledána v Art tabulce. 14 LSB z IPAddr tvoří pravou část gw , 15. bit je 1 pro broadcast, 16. bit je nulový pro manuálně tvořenou Art, bity 17 až 32 jsou převzaty z AppPort.

Takto vytvořená gw je použita k nalezení příslušné položky dest v Art tabulce. Tato dest se stane adresou source MORSE paketu, který je vyslán do sítě MORSE.

Jetliže tedy vysílá aplikace zprávu zpět přes MAS do sítě MORSE, pak obsahuje IP adresu aplikace, číslo UDP portu a adresu MORSE dst. Po zpracování v MAS obsahuje MORSE adresy src a dst.

Po neúspěšném hledání ve sloupci gw tabulky Art

hledá se ve sloupci dest adresa 00000000, které odpovídá položka gw, například 22B86420, kde 22B8 je zvolené standardní číslo portu a 6420 je dolní polovina IP adresy aplikace. Tato dvojice

00000000 22B86420

musí být umístěna na konci Art tak, aby dvojice podle bodu 3, např.:

744901BB 22B86420

ležela nad ní.

Tato položka 22B86420 je pak vyhledána ve sloupci gw a k ní příslušná položka ve sloupci dest 744901BB se pak stane MORSE adresou source v odesílaném paketu.
