RAy

RAy - vysokorychlostní mikrovlnný point-to-point bridge RACOM vyvinul na základě svých zkušeností s budováním datových sítí po celém světě. Rádiové modemy, tradiční produkt RACOMu, jsou totiž součástí všech typů sítí ve více než 50-ti zemích všech kontinentů.

  • 256 QAM, modulační rychlost 200 Mbps, uživatelská rychlost 170 Mbps
  • Software Defined Radio, OS Linux
  • Webové rozhraní, grafy a logy včetně historie
  • 1 Gb Ethernet včetně PoE napájení
  • FOD + zabudovaná diagnostika => snadná a rychlá instalace
  • Všechny parametry potvrzeny v certifikované laboratoři
  • Garance nejlepší funkčnosti pro danou lokalitu

Chcete-li být informováni o novinkách, pořádaných akcích apod., zaregistrujte se, prosím, do naší databáze.

Vlastnosti Parametry Příslušenství Ceny Servis Certifikace Reference Výpočty FAQ Download
Vlastnosti Parametry Příslušenství Ceny Servis Certifikace Reference Výpočty FAQ Download

Rychlost

  • Modulační rychlost 200 Mbps, uživatelská rychlost 170 Mbps pro 256 QAM
  • SW nastavení modulace: QPSK, 16, 32, 64, 128, 256 QAM
  • Funkce ACM (Adaptive Coding and Modulation)
  • Garance nejvyšší uživatelské propustnosti dat pro danou lokalitu

Spolehlivost

  • Vyrobeno výhradně ze součástek pro vojenské nebo průmyslové použití
  • Přepěťové i elektrostatické ochrany
  • Certifikace -30°C až +55°C
  • Každý kus testován a zahořen v klimatické komoře i v reálném provozu
  • Mimořádná spolehlivost vlastní komunikace:
    • vysoká citlivost přijímače
      -87 dBm / 41Mbps / QPSK / 28 MHz
      -67 dBm / 170Mbps / 256QAM / 28 MHz
      -96 dBm / 8,45Mbps / QPSK / 7 MHz
    • extrémní odolnost rádiové části proti rušení
    • LDPC (Low-Density Parity-Check) kódování (včetně FEC) nastavitelné ve 2 úrovních

Jednoduchost

  • FOD (Full Outdoor), odlitek z Al slitiny, přímá montáž na anténu
  • Změna polarizace pouhým otočením o 90° (povolení 4 upevňovacích šroubů)
  • Akustická signalizace dosměrování antény (+ analog. napětí na BNC konektoru)
  • Kompletní instalace a nastavení v řádu minut

Standardy

  • Bez výhrad splněny všechny příslušné evropské a české normy i pro rychlost 170 Mbps
  • Všechny parametry změřeny v certifikované laboratoři Český metrologický institut (dříve Testcom)

Bezpečnost

  • Konfigurace přes HTTPS, SSH
  • Při komunikaci real-time kontrola zadaného výrobního čísla protistanice
  • Ochrana při odcizení: unikátní SSH klíč pro každé výrobní číslo

Diagnostika

  • www rozhraní
  • Grafy historie - teplota, napájení, RSS, SNR, BER, rychlost
  • SNMP včetně generování TRAPu při překročení nastavených tresholdů
  • Zabudovaný spektrální analyzátor k vyhledání volného kanálu
  • Automatická detekce nastavené polarizace
  • Konstelační diagram přijímaného signálu

Unikátnost

  • Neladěný vstupní filtr
  • Úplná SW přeladitelnost včetně kombinace kanálů 4, 7 při plné rychlosti, citlivosti i odolnosti
  • Varianta s druhým Eth. portem (fyzicky oddělený pro servisní přístup - "out-of-band" dohled)
  • Přímá montáž na antény různých výrobců včetně možnosti ohebného vlnovodu
Kmitočtové pásmo 10,3 – 10,6 GHz
Přeladitelnost všechny kanály pro volné pásmo 10 GHz dle VO-R/14/12.2006-38
Kanálování 7; 14; 28 MHz
Min. frekv. odstup mezi Rx a Tx bez omezení (možnost kombinace kanálů 4 a 7)
Modulace QPSK, 16, 32, 64, 128, 256 QAM, možnost ACM
Modulační rychlost viz. tabulka
Uživatelská rychlost viz. tabulka
Kódování (včetně FEC) LDPC, 2 úrovně nastavení zabezpečení
Citlivost pro BER 10e-6 viz. tabulka
Potlačení rušení ve vlastním kanále viz. tabulka
Potlačení rušení ve vedlejším kanále viz. tabulka
Blokování viz. tabulka
Výkon -5 dBm až +10 dBm (s krokem 1 dB)

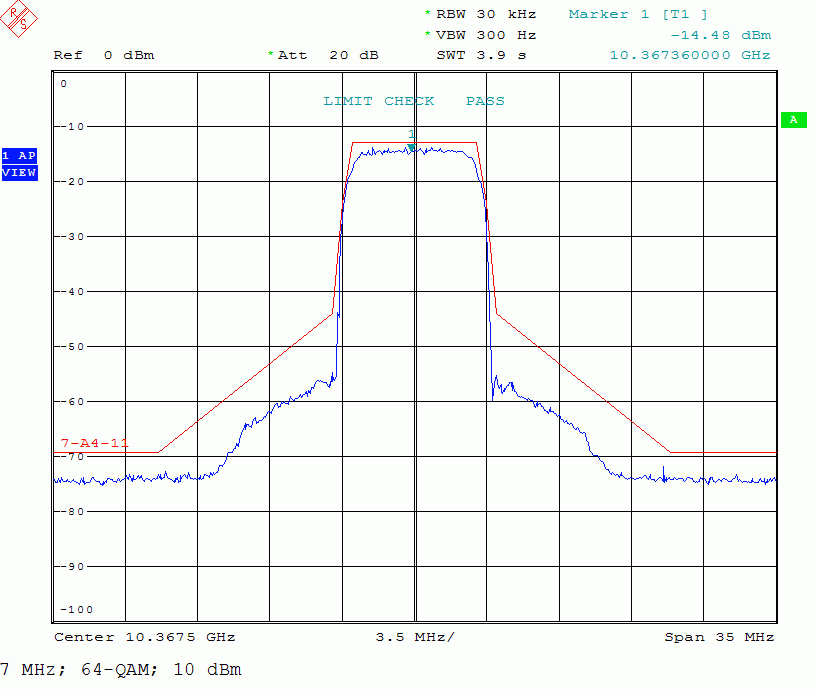

Kanálová maska viz. snímek 28-10 14-3 14-10 7-3
Latence typ.140 us pro 170 Mbps (round trip delay při 64B rámci podle RFC 2544)
Uživatelské rozhraní 1 Gb Eth. (IEEE 802.3ac 1000BASE-T), doporučený kabel S/FTP CAT7
Servisní rozhraní (volitelně) 100 Mb Eth. (IEEE 802.3u 100BASE-TX), S/FTP CAT7 nebo CAT5
Napájení PoE, resp. 40–72 VDC, IEEE 802.3at do 100m, na uživatelském rozhraní
Energetická spotřeba typ.17 W (max. 20 W)
Rozsah provozních teplot -30 až +55°C (ETSI EN 300 019-1-4, class 4.1.)
Mechanická koncepce FOD (Full Outdoor), Al odlitek, přímá montáž na anténu
Rozměry 245 × 245 × 150 mm
Hmotnost 3,3 kg (bez antény)

Nastavení, diagnostika
Způsob přístupu HTTPS, SSH, Telnet
Real time monitoring RSS, SNR, BER
Tools spektrální analyzátor, pinger, konstelační diagram
Grafy historie teplota, napájení, RSS, SNR, BER, rychlost
Statistiky samostatně Rádiová linka a Ethernet pro všechny typy paketů
Instalace indikace RSS akusticky (krok 0,5 dB) i napětím na BNC (-85 až -30 dBm)
Management SNMP ver.2 včetně nastavitelných TRAPů

Antény
Jirous přímá montáž, Class 2:
38cm / 28,0-29,0 dBi
65cm / 34,1-35,5 dBi
90cm*
Arkivator přímá montáž, Class 2:
30cm / 28,5-29,0dBi
60cm / 32,8-34,6dBi
90cm / 37,3-38,0dBi
120cm / 39,1-40,1dBi
Ostatní montáž přes flexibilní vlnovod

Standardy
Rádiové parametry ETSI EN 302 217-2-2 V1.3.1 (2009-04), limity pro ACCP/CCDP
EMC (elektromagnetická kompatibilita) ETSI EN 301 489-1 V1.8.1 (2008-04), ETSI EN 301 489 -17 V1.3.2 (2008-04)
Elektrická bezpečnost EN 60 950-1: 2004

* k dodání 3Q/2010

Šířka kanálu 28 MHz; limity pro ACCP/CCDP
ModulaceModulační rychlostSíla kódováníPoměr kódováníUživatelská rychlostZaručená citlivost pro BER 10e-6Zaručené SNR pro BER 10e-6Potlačení rušení ve vlastním kanále*Potlačení rušení ve vedlejším kanále*Blokování
-/+ 70 MHz
Zaručená hodnotalimit dle normyZaručená hodnotalimit dle normyZaručená hodnotalimit dle normy
[-][Mbps][-][-][Mbps][dBm][dB][dB][dB][dB][dB][dB][dB]
256 QAM200nízká0,9038170,69-6726,5 -33-35 5 5 3730
256 QAM200vysoká0,8808166,39-6926 -31-35 8 5 40,530
128 QAM175nízká0,9415155,46-7025 -31-35 8 5 4330
128 QAM175vysoká0,8793145,31-7223,5 -28-35 115 4330
64 QAM150nízká0,9167129,77-7321,5 -26-35 135 4630
64 QAM150vysoká0,8505120,49-7520 -24-35 155 4630
32 QAM125nízká0,8690102,35-7618,5 -24-33 155 5030
32 QAM125vysoká0,787592,83-7817,5 -22-33 165 52,530
16 QAM100nízká0,857180,91-8014,5 -19-30 163 52,530
16 QAM100vysoká0,763672,13-8213,5 -17-30 183 52,530
QPSK50nízká0,875041,42-878,5 -14-23 180 5730
QPSK50vysoká0,777836,84-897,5 -12-23 200 6230

Šířka kanálu 14 MHz; limity pro ACCP/CCDP
ModulaceModulační rychlostSíla kódováníPoměr kódováníUživatelská rychlostZaručená citlivost pro BER 10e-6Zaručené SNR pro BER 10e-6Potlačení rušení ve vlastním kanále*Potlačení rušení ve vedlejším kanále*Blokování
-/+ 35 MHz
Zaručená hodnotalimit dle normyZaručená hodnotalimit dle normyZaručená hodnotalimit dle normy
[-][Mbps][-][-][Mbps][dBm][dB][dB][dB][dB][dB][dB][dB]
256 QAM96nízká0,895280,25-69,526,5 -33 -33 3 2 2620
256 QAM96vysoká0,875079,25-7126 -31 -33 5 2 2620
128 QAM84nízká0,928673,41-7324,5 -31 -33 5 2 2620
128 QAM84vysoká0,879369,75-7523,5 -28 -33 8 2 2720
64 QAM72nízká0,916762,28-7621,5 -26 -33 10 2 2720
64 QAM72vysoká0,850557,83-7820 -24 -33 11 2 2720
32 QAM60nízká0,869049,13-7918,5 -24 -33 11 5 2820
32 QAM60vysoká0,787544,56-8117,5 -22 -33 12 5 3020
16 QAM48nízká0,857138,83-8314,5 -19 -30 13 3 3120
16 QAM48vysoká0,763634,62-8513,5 -17 -30 14 3 3420
QPSK24nízká0,875019,88-908,5 -14 -23 15 0 4120
QPSK24vysoká0,777817,68-927,5 -12 -23 16 0 4220

Šířka kanálu 7 MHz; limity pro ACCP/CCDP
ModulaceModulační rychlostSíla kódováníPoměr kódováníUživatelská rychlostZaručená citlivost pro BER 10e-6Zaručené SNR pro BER 10e-6Potlačení rušení ve vlastním kanále*Potlačení rušení ve vedlejším kanále*Blokování
-/+ 17,5 MHz
Zaručená hodnotalimit dle normyZaručená hodnotalimit dle normyZaručená hodnotalimit dle normy
[-][Mbps][-][-][Mbps][dBm][dB][dB][dB][dB][dB][dB][dB]
64 QAM36nízká0,8505 28,80-7920,5-25-331022020
64 QAM36vysoká0,833328,34-8020 -24-331122020
32 QAM30nízká0,8690 24,56-8218,5-24-331122020
32 QAM30vysoká0,787522,28-8317,5-22-331222220
16 QAM24nízká0,8571 19,42-8714,5-19-301432320
16 QAM24vysoká0,763617,31-8813,5-17-301432420
QPSK12nízká0,8750 9,94 -938,5 -14-231503120
QPSK12vysoká0,7500 8,45 -967,5 -11-231703020
* Zaručené hodnoty a příslušné limity u parametrů potlačení rušení jsou pro přehlednost uvedeny ve stejném tvaru jako u parametru Blokování. Jedná se tedy o poměr I/C (výkon rušícího signálu / výkon užitečného signálu) vyjádřený v logaritmických jednotkách.

Antény Jirous

Antény Jirous
Galerie
2 3 4

  • Přímá montáž jednotky RAy na anténu
  • Český výrobce
  • Dobrá kvalita při nízké ceně
  • Certifikováno pro Class 2
  • Jirous 38 - průměr 38 cm, zisk 28,0-29,0 dBi
  • Jirous 65 - průměr 65 cm, zisk 34,1-35,5 dBi

Antény Arkivator

Antény Arkivator
Galerie
2 3 4 5

  • Přímá montáž jednotky RAy na anténu
  • Renomovaný švédský výrobce
  • Certifikováno pro Class 2
  • Arkivator 30 - průměr 30 cm, zisk 28,5-29,0 dBi
  • Arkivator 60 - průměr 60 cm, zisk 32,8-34,6 dBi
  • Arkivator 90 - průměr 90 cm, zisk 37,3-38,0 dBi
  • Arkivator 120 - průměr 120 cm, zisk 39,1-40,1 dBi

Napájecí zdroj

Napájecí zdroj

  • Síťový zdroj
  • PoE standard IEEE802.3af
  • 1 Gb Ethernet
  • 30 W
  • Datasheet

Napájecí zdroj - 4x Eth

Napájecí zdroj - 4x Eth
Galerie
2 3 4

  • Síťový zdroj
  • PoE standard IEEE802.3at
  • Napájí až 4x 1Gb Ethernet (33W na každý port)
  • Ochrany: přechodová, přepěťová, proudová, teplotní
  • Možnost montáže do 19' rack rámu (až 2 zdroje vedle sebe)
  • SNMP a web management včetně diagnostiky připojeného zařízení
  • Datasheet

PoE battery

PoE battery

  • Bateriově napájený přenosný zdroj
  • Ochrana proti zkratu zátěže nebo přetížení
  • Ochrana proti hlubokému vybití a při nabíjení proti přebití
  • LED indikace: detekce PoE, nabíjení, slabá baterie, vadná baterie
  • Textilní obal pro přenášení s poutkem na zavěšení
  • Technické parametry
    Doba nabití baterie typicky 9 hodin
    Doba napájení RAy10 min. 5 hodin
    Hmotnost 0,75 kg
    Rozměry 165 × 66 × 44 mm
    PoE standard IEEE802.3af
    (60V s výkonovým omezením 20W, tj. max. proud bude 0.33A)
    Ethernet 1 Gb Eth. (IEEE802.3ac 1000BASE-T)
    Externí zdroj pro nabíjení 15 až 24 V; min. 23 W
    Skladovací teplota -20 °C až +50 °C
    Provozní teplota 0 °C až +50 °C

RAyTool

RayTool
Galerie
2

  • Sada značkového nářadí
  • Vše co potřebujete k instalaci a servisu
  • Textilní obal pro přenášení s poutkem na zavěšení
  • Seznam nářadí
    • Klíč inbus 5mm, chrom, Wera 022060
    • Klíč inbus 6mm, chrom, Wera 022062
    • Klíc plochý 13x17, chrom, Holex 610950-13x17
    • Klíc plochý 16x17, chrom, Holex 610950-16x17
    • Nástroj na odizolování dat. kabelů 5-15mm, Knipex 1665125SB
    • Kleště štípací boční 125mm s pružinkou, Knipex 7861125
    • Nůžky na kabely 165 mm, Knipex 9511165
    • Kleště a maticový klíč – „speciální sikovky“, Knipex 8603180

Kabel AGC

Kabel AGC

  • Pro připojení voltmetru přímo k jednotce RAy
    při měření napětí odpovídajícímu RSS
  • BNC - kolíky 3.5mm (HP148)
  • Délka 2m

Kabel CAT7

Kabel CAT7

  • S/FTP 4+2
  • Určený pro vnější prostředí
  • Odolný proti UV záření
  • Výrobce PEWTRONIC s.r.o.
  • Označení výrobce: S/FTP 4x(2x23AWG) Cat.7 + 2x(2x24 AWG)
  • Datasheet

Konektory pro CAT7

Konektory pro CAT7

  • Značkové konektory
  • Možnost opakované montáže
  • Montáž bez speciálních nástrojů
  • Vnitřní konektor IE-PS-RJ45-FH-BK (Datasheet)
  • Vnější konektor IE-PI-RJ45-FH (Datasheet)
  • snadná montáž, vysoká odolnost

Zemnící sada CAT7

Zemnící sada pro CAT7

  • Pro uzemnění kabelu S/FTP 4+2
  • Výrobce PEWTRONIC s.r.o.
  • Označení výrobce: Zemnící sada pro kabel S/FTP 4+2
  • Datasheet

Zemnící sada RAy

Zemnící sada pro RAy
Galerie
2 3

  • slouží k uzemnění zařízení RAy na stožár
  • obsahuje:
    • zemnící svorku ZSA16 (Datasheet)
    • 40 cm zemnící pásky š.15 mm
    • 100cm kabel se zemnícími očky

Přepěťová ochrana

Přepěťová ochrana

  • Pro přechod z vnějšího do vnitřního prostředí
  • RJ45 konektory
  • 1 Gb Ethernet
  • Montáž na DIN lištu nebo na zeď
  • Datasheet

RAy je dodáván 2 prodejními kanály:

  1. Přímý prodej

    RACOM je výrobce a prodává pouze HW, neposkytuje služby typu instalace, SLA apod.

    Orientační výpočet ceny spoje

     1. strana2. strana
    Jednotka RAy
    Anténa
    Napájecí zdroj
    Kabel CAT7 [33 Kč/m]
    Konektor pro CAT7 vnější [591 Kč/ks]
    Konektor pro CAT7 vnitřní [420 Kč/ks]
    Cena celkem (bez DPH)

    Dodací lhůty: skladem nebo do cca 30-ti dnů dle dostupnosti jednotlivých dílů. Přesný termín dodání pro konkrétní objednávku potvrzuje RACOM nejpozději do tří dnů od jejího přijetí.

    Ceník ke stažení.

    Množstevní slevy

    Již od 2 spojů na jedné objednávce. Pošlete nám, prosím, poptávku.

    Věrnostní program

    Při každém nákupu zákazník obdrží určitý počet věrnostních bodů – BATů. Tyto věrnostní body je možno použít při budoucích nákupech jako slevu z objednávky. Množství přidělených BATů je přímo závislé na velikosti objednávky a na celkovém ročním obratu zákazníka (bonusová pásma).

  2. Servisní společnosti

    RACOM má s níže uvedenými partnery dohodu o prodeji a poskytování služeb pro spoj RAy:

    Firma prodej HW leasing/ splátky projektování/ instalace SLA pronájem spoje školení
    IPmedia
    xxxxxx
    Vanco.net
    xxxxxx

Všechny výrobky jsou v RACOMu pečlivě testovány a zahořeny v klimatické komoře. Pravděpodobnost jejich poruchy je velmi malá. V případě, že i přes naši maximální snahu dojde k poruše námi dodaného zboží, vadný kus Vám bude okamžitě vyměněn.

Na zařízení RAy je poskytována záruka 5 let !

Technická podpora

V případě že potřebujete pomoci s konfigurací či instalací našeho spoje, koktaktujte naši technickou podporu, a to v pracovní dny v době od 8:00 do 16:00 na telefonním čísle 566 618 578 nebo mailem na adresu support@racom.eu.

Servis výměnným způsobem - nepřetržitá služba 7/24

K výměně námi dodaného zboží jsme Vám k dispozici 24 hodin denně, 7 dní v týdnu v sídle naší firmy v Novém Městě n.M. Před Vaší návštěvou nás, prosím, kontaktujte na servisním telefonu +420 602 511 738.

Výměnným způsobem servisujeme za poplatek i závady, na které se nevztahuje záruka (úder bleskem apod.)

V případě, že jste RAy zakoupili přes naše partnery, kontaktujte, prosím, svého dodavatele.



Komplexní nabídku prodeje a služeb pro zařízení RAy poskytujeVanCo

Spoj RAy splňuje bez výhrad všechny příslušné evropské a české normy pro všechny rychlosti, teploty a frekvence.

Rádiové parametry:
  • ETSI EN 302 217-2-2 V1.3.1 (2009-04), limity pro ACCP/CCDP
    S metodikou měření:
    • ETSI EN 301 126-1 V 1.1.2 (1999-09)
    • ETSI EN 301 390 V 1.2.1.(2003-11)
Elektromagnetická kompatibilita:
  • ETSI EN 301 489-1 V1.8.1 (2008-04)
  • ETSI EN 301 489 -17 V1.3.2 (2008-04)
Elektrická bezpečnost:
  • EN 60 950-1: 2004
Klasifikace podmínek prostředí.:
  • ETSI EN 300 019-1-4, třída 4.1H. (-30 až +55°C) nechráněné proti povětrnostním vlivům

Všechny parametry podle výše uvedených norem změřil Český metrologický institut (dříve Testcom).

Před oficiálním uvedením na trh byl RAy dlouhodobě testován u několika společností, např.:


CBL Communication by light s.r.o.

1
Galerie
2 3

  • spoj v centru Prahy v oblasti se vysokým obsazením 10 GHz pásma a silným rušením
  • vzdálenost: 3,3 km
  • šířka kanálu 14 MHz, ACM 256-QAM / 128-QAM
Komentář zákazníka:

„spoj jsme nasadili na jeden z nejzarušenějších sitů které máme. Při instalaci jsme ocenili mechanické provedení, zabudovaný spektrální analyzátor a možnost nastavení všech kanálů. Webové rozhraní je dostatečně intuitivní, nemuseli jsme používat manuál. Zpočátku byl problém s průchodem VLAN paketů, po přehrání fw spoj funguje spolehlivě a bez výpadků.“


Evkanet s.r.o.

1
Galerie
2

  • ostrý uživatelský s vysokým objemem dat (IPtv, VoIP, internet)
  • instalace v Ostravě Porubě
  • zarušené prostředí, jediné volné kanály 4,7
  • vzdálenost: 1,5 km
Komentář zákazníka:

„RAy jsme od RACOMu dostali primárně k otestování v ostrém uživatelském provozu na lince s vysokým zatížením a co nejširším spektrem uživatelských aplikací. Webové rozhraní, management a diagnostiku považujeme za zdařilé. Při zátěžových testech i v ostrém provozu spoj fungoval dobře, bez výpadků a v intencích toho, co výrobce slibuje.“


Nová Morava o.s.

1
Galerie
2 3

  • spoj „na venkově“ na velkou vzdálenost
  • vzdálenost: 15.4 km přes nádrž Nové Mlýny s anténami Jirous 65 cm
  • spočítaná úroveň RSS -64,6 dBm, změřená úroveň -60 dBm
  • šířka kanálu 28 MHz, ACM 32-QAM / 128-QAM
Komentář zákazníka:

„RAy jsme nainstalovali na náš problematický 15.4 km dlouhý spoj, kde se stávajícím zařízením máme trvale potíže a výpadky. Zpočátku byly problémy i s RAyem: kolísání síly signálu, nereciproká rychlost, nicméně spoj pouze snížil rychlost na 40Mbit (-85dBm) a to bez výpadku paketů. Záhadné úbytky signálu v určitou hodinu jsme odstranili vypnutím nejmenovaného zařízení. Nyní již menší kolísání síly signálu je pravděpodobně způsobeno přenosem přes velkou vodní hladinu. Kolísání RSS výborně vyrovnává ACM, takže spoj běží za celé období bez výpadků s občasným snížením rychlosti až na 32 QAM což v budoucnu věřím zlepšíme dle potřeby a se současnou dostupností 90cm antén." Na spoji oceňuji především uživatelsky přívětivé rozhraní, bezproblémovou instalaci a chod na větší vzdálenosti nežli je tomu u konkurenčních výrobků při současných velikostech antén.“


Sdružení Klfree.net, o.s.

1
Galerie
2 3 4

  • testování u jednoho z největších sdružení (5 000 členů)
  • nasazeno ve dvou lokalitách: „běžné“ a „zarušené“
  • instalace v Kladně a okolí
  • testovací i ostrý provoz
Komentář zákazníka:

„Na RAy-i nás nejvíc zajímala jeho proklamovaná odolnost proti rušení. Proto jsme ho nasadili na věžový dům, kde je na střeše osazeno dalších  8 spojů ve stejném pásmu jiných operátorů a 4 spoje Klfree.net. V těsné blízkosti je dalších 5 stejných objektů osazených podobným počtem spojů různých operátorů - viditelnost do celých středních Čech. Z testů máme jednoduchý závěr – RAy obstál a fungoval dobře.“


Steadynet o.s.

1
Galerie
2 3

  • dlouhodobé testování – 10 měsíců
  • vzdálenost < 1 km
  • šířka kanálu 28 MHz, ACM/256 QAM trvale oběma směry
  • RSS -44 dBm, výkon 0 dBm
  • ostrý provoz pro 300 členů
Komentář zákazníka:

„Jsme z Nového Města na Moravě stejně jako RACOM, takže se k nám RAy dostal už v roce 2008. Spoj byl instalován při -20 st.C. Přesto, že šlo o prototyp, po úvodních testech jsme spoj od března nasadili do ostrého provozu. Je přes něj připojeno cca 200 členů a spoj je zatížen provozem >100 Mbps. V případě výpadku jiných spojů slouží RAy jako hlavní linka do internetu. Potom přes spoj jede všech 400 lidí v síti. RAy je na společném stožáru se 3 spoji od KPE + 1 spojem od Summitd. Kdybychom spoj v rámci testování pro RACOM pravidelně nemonitorovali, tak o něm nevíme.“

Výpočet
Bandwidth [MHz]dtto konfigurace pojítka
Modulation
Modulation
Modulationzde bude výsledek
Coding strenght
Coding strenghtzde bude výsledek
Coding strenght
RF power [dBm]
Anténa 1
Anténa 2
Rezerva na únik [dB]
Vzdálenost [km]
Vzdálenost [km]zde bude výsledek
Rezerva na únik [dB]zde bude výsledek
RSS [dBm]zde bude výsledek
ACMzde bude výsledek
Uživatelská rychlost [Mbps]zde bude výsledek
Certifikace a normy
Odolnost a rušení
Dosah a spolehlivost
Instalace
Ethernet
Ostatní

Jaké normy jsou závazné pro rádiové parametry zařízení na 10 GHz v ČR?

Z nařízení vlády 426/2000 Sb. vyplývá, že jako podklad pro prohlášení o shodě slouží stanovisko notifikované osoby. V případě, že pro zařízení platí harmonizované normy, stanovisko notifikované osoby není povinné.

RACOM požádal o stanovisko notifikované osoby i přesto, že RAy splňuje pro rádiové parametry harmonizovanou normu ETSI 302 217-2-2. Toto stanoviska potvrdilo, že použití normy ETSI 302 217-2-2 je pro P-t-P zařízení v pásmu 10 GHz správné. Protože notifikované osoby svá stanoviska koordinují, je velmi pravděpodobné, že na použití technických podmínek odpovídajících ETSI 302 217-2-2 bude kterákoliv notifikovaná osoba trvat i v případě použití vlastních technických podkladů výrobce.


VO-R/14/12.2006-38 říká, že zařízení musí splňovat ČSN ETSI EN 301 751. RAy splňuje ETSI 302 217-2-2. Můžu RAy použít dle podmínek VO?

Můžete, viz. vyjádření ČTÚ.

Platnost normy ETSI EN 301 751 skončila 31.5.2007 a byla nahrazena ETSI 302 217-2-2. VO říká, že zařízení musí odpovídat nařízení vlády č. 426/2000 Sb. a z toho vyplývá, že zařízení prodaná po 1.6.2007 musí splňovat ETSI 302 217-2-2 ve verzi platné v den prodeje a musí to být uvedeno v prohlášení o shodě. Jinými slovy, zařízení, která splňují ČSN ETSI EN 301 751 a nesplňují ETSI 302 217-2-2 (viz. jejich prohlášení o shodě) nesmí být po 1.6.2007 prodávána.


Co je prohlášení o shodě?

Prohlášení o shodě vydává výrobce, je dle platné legislativy povinné a musí být vystaveno ke každému výrobku, který je v ČR prodáván. Prohlášením o shodě výrobce na svou zodpovědnost deklaruje, že jeho výrobek je v souladu s platnou legislativou ČR a EU. To ve svém důsledku znamená, že výrobek musí plnit nějaké standardy. A ty existují v první řadě proto, aby chránily uživatele a zjednodušily mu život. V případě P-t-P spojů v pásmu 10 GHz je základním standardem pro rádiové parametry harmomizovaná norma ETSI 302 217-2-2 pro P-t-P zařízeni v pásmech 3 - 11 GHz.


Co je stanovisko notifikované osoby?

Výrobce vydává prohlášení o shodě na svou vlastní zodpovědnost, tzn. je na výrobci, aby určil, které normy má výrobek splňovat. Podle těchto norem musí být potom výrobek změřen ať už samotným výrobcem nebo v nezávislé (certifikované) laboratoři. V dnešním legislativním zmatku není jednoduché určit, které normy má výrobek plnit a které ne. Naštěstí existuje institut notifikované osoby. Organizace, která má statut notifikované osoby, potom na požádání vydá výrobci stanovisko notifikované osoby, kterým potvrdí, že prohlášení o shodě, které výrobce vydal, je v pořádku. Jinými slovy, že daný výrobek splňuje ty normy, které splňovat má.


Co je certifikát výrobku?

V určitých případech může výrobce vydat prohlášení o shodě na základě vlastních dokumentů a měření. Určitě je důvěryhodnější nechat si ověřit plnění standardů v akreditované laboratoři. Příslušný certifikační orgán pak vydá certifikát výrobku, kterým potvrdí, že výrobek je v souladu s aplikovanými normami.


Co znamená CE, CE+číslo a vykřičník na označení výrobku?

CE znamená, že zařízení je v souladu s platnou legislativou EU a k prohlášení o shodě byly použity harmonizované normy. V případě P-t-P spojů pro rádiové parametry na 10 GHz ETSI 302 217-2-2.
CE+čtyřmístné číslo (evidenční označení notifikované osoby) znamená, že zařízení je v souladu s platnou legislativou EU a k prohlášení o shodě bylo použito stanovisko notifikované osoby.
Vykřičník říká, že se jedná o rádiové zařízení, pro které platí nějaká omezení při jeho používání.


Co znamenají zkratky ACCP, ACAP a CCDP?

ETSI 302 217-2-2 stanovuje různé limity parametrů zařízení pro různé způsoby využívání polarizace v sousedních kanálech:
Adjacent Channel Co-Polarization - používání stejné polarizace v sousedních kanálech
Adjacent Channel Alternate Polarization - střídání polarizace v sousedních kanálech
Co-Channel Double Polarization - používání obou polarizací v každém kanále.

Pokud jsou kanály v pásmu organizovány tak, že v sousedních se vždy používá rozdílná polarizace, tedy ACAP, tak je vzájemné rušení menší a zařízení může „lézt“ do sousedního kanálu víc než při ACCP nebo CCDP. Případně nemusí přijímač tolik vydržet. Proto jsou ACAP limity v normě “měkčí”. Dvojí limity se týkají pouze zařízení s vysokou spektrální účinností, zhruba s přenosovou rychlostí 150 Mbit/s a vyšší. VO-R/14/12.2006-38 používání polarizace žádným způsobem nedefinuje ani neomezuje, proto by uživatelé pásma 10 GHz v ČR měli používat výhradně zařízení schválená podle přísnějších limitů pro ACCP.


Plníte normu, to je pěkné. A co z toho má obyčejný uživatel? Je RAy díky tomu rychlejší nebo alespoň levnější?

Levnější při nákupu asi ne, ale dlouhodobě určitě ano, protože vám ušetří problémy. A konkrétně u PtP spojů vyšších rychlostí je norma docela přísná, takže máte-li zařízení plnící ETS 302 217 pro ACCP, máte jistotu, že je kvalitní ve všech parametrech. Norma neřeší jen vzájemné rušení, ale všechny parametry důležité pro uživatele – například předepsaná hodnota zaručené citlivosti pro 256QAM (v kanále 28 Mhz) je -67dBm, což je hodně blízko hranice technických možností.


Co je to kanálová maska vysílače a proč je důležitá?

Kanálova maska vysílače definuje maximálně přípustné rozložení výkonu (nebo spektrální výkonové hustoty) v jednotlivých částech rádiového kanálu a jeho okolí. Je definována v normě pro každý typ modulace, šířky kanálu a mód provozu (ACCP – ACAP) tak, aby bylo možno dosáhnout co nejvyšší přenosové rychlosti při ještě akceptovatelné úrovni rušivých produktů ve vedlejších i vzdálenějších kanálech. Překročení limitů masky by znamenalo, že takové zařízení by rušilo své sousedy i v případě, že sousední zařízení (jeho přijímač) plní normu a antény byly správně nainstalovány. Příklady kanálových masek RAy-e najdete zde.


Jaké jsou odolnostní parametry přijímače a proč jsou důležité?

Odolnostní parametry přijímače jsou pro „vzájemné soužití“ spojů úplně stejně důležité jako kanálová maska. Jejich limity požadované normou korespondují s kanálovou maskou, tedy nespnění jedněch nebo druhých má stejné důsledky pro vzájemné rušení. Odolnostní parametry jsou v normě tři:
Co-channel inteference sensitivity (Potlačení rušení ve vlastním kanále) vyjadřuje, jaký odstup rušivého signálu přijímač „snese“ na vlastním kanále.
Adjacent channel interference sensitivity (Potlačení rušení ve vedlejším kanále) říká tentýž odstup na nejbližších sousedních kanálech
Blocking (Blokování) vyjadřuje potřebný odstup rušivého signálu ve vzdálenějším okolí.
Zkusme si to přepočítat pro 256QAM a rušení ve vedlejším kanále. Norma říká, že přijímač musí snést ve vedlejším kanále o 5 dB silnější signál, aniž by došlo k významnému zhoršení citlivosti (max. 1 dB). Pro zachování citlivosti -68 dBm tedy signál přijímaný v sousedním kanále smí mít -63 dBm. Plní-li tento signál přesně kanálovou masku, bude výkon v jeho sousedním, tedy mém přijímaném kanále, zhruba o 40 dB nižší, tedy -103 dBm. Limit pro signál, který přijímač musí snést ve vlastním kanále, je -35 dBm. Tedy v absolutním čísle -68 -35 = -103 dBm. To není náhoda, to jenom u psaní normy její autoři přemýšleli a počítali. Podobně to vychází i v ostatních situacích. Závěr je jednoduchý – použité zařízení musí plnit normu komplexně, jednotlivé parametry samy o sobě nic neříkají. Norma je tu proto, aby se každý uživatel nemusel detailně orientovat v problematice, navíc ne vždy dají výrobci či dodavatelé k dispozici všechny potřebné parametry.


Má odolnost přijímače vliv na dosaženou rychlost nebo vzdálenost?

Když je Váš spoj jediným radiovým zařízením v širokém okolí, tak pravděpodobně nemá. To je v Čechách téměř nemožné, takže má.

Nedostatečná odolnost se většinou neprojeví tak, že Váš spoj přestane fungovat úplně. Pouze o pár dB klesne měřená hodnota SNR. To je ve svém výsledku totéž, jako kdyby klesla úroveň signálu. Takže nakonec musíte ubrat na rychlosti nebo vzdálenosti, abyste udrželi potřebnou spolehlivost spoje.


Jak zabránit vzájemnému rušení spojů?

Odpovědět se dá jednoduše i na tuto složitou otázku. Kromě „základních“ pravidel, jako je provozovat na jednom stožáru všechny vysílače jen na “horních” nebo jen na “spodních” kanálech a optimálně rozmístit antény, je třeba používat výhradně antény a zařízení plnící ve všech ohledech ty nejpřísnější verze platných standardů a norem. Samozřejmě v praxi to jednoduché vůbec není. Pokud se ale od zmíněných pravidel odchylujeme, VŽDY bychom měli vědět proč to děláme, a že neexistuje korektní způsob jak situaci vyřešit.


Jak antény ovlivňují vzájemné rušení spojů?

Významně. Svým umístěním a svou kvalitou. Kvalita nespočívá v udávaném zisku, půl decibelu víc nebo míň nic znamená. Podstatné je, jak anténa vyzařuje kam nemá, tedy do boku a dozadu. V tom bývají větší rozdíly. Zajímejte se o “class” antény. Na stožár s více spoji je nutno použít anténu s class minimálně 2. Čím vyšší class, tím lépe. Bohužel antény vyšších tříd bývají i patřičně dražší.

Umístěním antén se dá hodně pokazit. Přitom většinou stačí dodržovat jednoduché pravidlo – žádný ozařovač nesmí ze svého talíře vidět žádnou cizí anténu. Nevíte-li kde je ozařovač, představte si jej těsně pod středem krytu. Prostá vzdálenost mezi anténami je pak podstatně méně důležitá.


Kolik spojů se dá provozovat na jedné lokalitě?

Teoreticky nekonečné množství. P-t-P spoje, hlavně díky úzce směrovým anténám, vydrží i v praxi opravdu hodně. V případě dodržování základních pravidel pro plánování a instalace je množství spojů provozovatelných na daném místě většinou omezeno jen fyzickými rozměry lokality. I na běžný, několikametrový, stožár lze vměstnat kolem deseti spojů (pokud je dostatečně pevný), které se nebudou vzájemně rušit. Určitě nejsou hlavním problémem „pouhé“ čtyři kanálové páry pásma 10 Ghz.


Jak dosáhnout maximální spolehlivosti spoje?

Zaprvé mít opravdu čistou první Fresnelovu zónu. Pak kvalitní antény a kvalitní zařízení. A kvalitní stožár a kvalitní instalaci, protože velká anténa, která se ve větru třepe nebo pootočí, nadělá víc škody než užitku. A pokud vaše aplikace unese občasné snížení rychlosti, použijte ACM.

Pokud nelze použít ACM, je nezbytné mít řádnou rezervu na únik. A čím větší vzdálenost, tím větší rezerva je potřeba pro stejnou spolehlivost. Takže opravdu dlouhý a opravdu spolehlivý spoj bez ACM skoro nejde postavit.

A hlavně, použitý kanál nesmí být zarušený.


Opravdu vadí každá větvička, která trošku naruší Fresnelovu zónu?

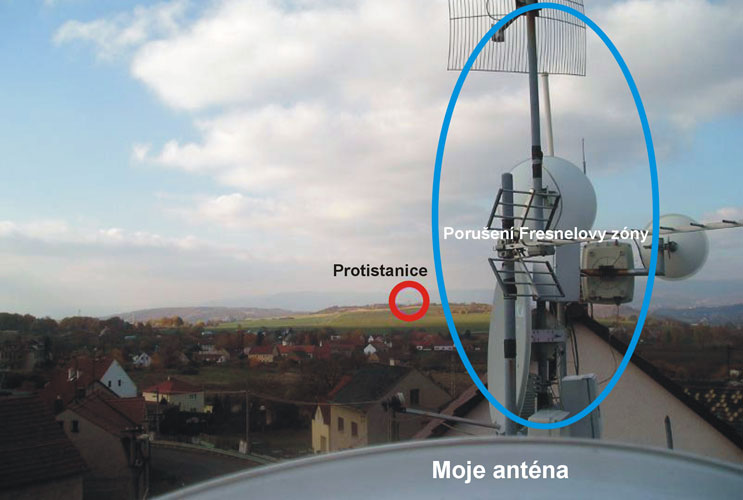

Příklad porušení Fresnelovy zóny

Úplně každá ne, ale zrovna tak můžou výjimečně ublížit i předměty mimo první zónu. Hlavně nejde ani tak o úbytek signálu, ale o narušení jeho integrity. I v tomto složitém problému lze najít jednoduché pravidlo – čím blíž je narušitel k anténě a čím má kovovější charakter, tím hůř. A čím vyšší rychlost potřebujete, tím bude citlivější na narušení Fresnelovy zóny. Příklad porušení Fresnelovy zóny na přiložené fotce – pohled přes okraj paraboly směrem k protistanici. Na tomto místě měl přijímaný signál úroveň -74 dBm a nefungovala ani modulace QPSK s citlivostí -96 dBm.


Proč uvádíte “zaručované” parametry, např. citlivost?

Protože i Vy, uživatelé RAy-e, musíte zaručovat svým zákazníkům službu za všech okolností. Proto je dobré vědět hodnoty parametrů, které zařízení splní i v té nejhorší kombinaci kanálů, napájení a teplot, tzn. hodnoty zaručené . Že na nějakém kanále za nějaké teploty má nějaký kus “až” o 3 dB lepší citlivost, je Vám vcelku k ničemu. To tak jen musí být, aby to fungovalo i v tom nejhorším případě. Navíc to, že je nějaký parametr zaručený znamená, že když nějaký kus zařízení tento parametr neplní, tak je to závada a RACOM Vám zařízení opraví.


Mám spoj na 15 km s 65 cm anténami. Podle Vaší kalkulačky by měl jet na 256QAM, a jede jen 32QAM. Co mám dělat?

Zaprvé zkontrolujte čistotu první Fresnelovy zóny. Hrubou indikací je porovnání naměřeného RSS (na obou stranách) s výpočtem. Pokud se liší o víc než 2dB, je skoro jisté, že někde na trase signálu je překážka. Dále zkontrolujte SNR na obou stranách (RSS i SNR najdete v menu Diagnostic – Realtime), mělo by být alespoň kolem 28 dB. Je-li nižší a trasa je čistá, zkontrolujte rušení. Vypněte vysílač protistanice a pomocí vestavěného spektrálního analyzátoru zkontrolujte čistotu kanálu. Potřebujete-li provozovat spoj jak píšete, je to „na hranici možností“ a kanál musí být naprosto čistý. Spektrální analyzátor by měl ukazovat hodnotu šumu kolem -110 dBm. Takto dlouhý spoj má na 256QAM jen minimální rezervu na únik a neměl byste jej provozovat jinak, než v módu ACM.


ACM - co to znamená a k čemu je to dobré?

Zkratka z anglického Adaptive Coding and Modulation. Zjednodušeně to znamená, že spoj se automaticky přepíná na nejvyšší rychlost, kterou v danou chvíli podmínky na trase umožňují. Funkce efektivně využívá rezervu na únik pro navýšení přenosové kapacity u aplikaci, které připouštějí změnu propustnosti linky.

Příklad: Spoj bez ACM s modulací 16QAM (cca 80Mbit/s) a datovou citlivosti např. -80 dBm je nainstalován na trase s rezervou na únik 20 dB a spolehlivostí spojení nad 99,9% provozní doby. Na vstupu přijímače lze tedy s vysokou pravděpodobností předpokládat signál s úrovní minimálně -60 dBm. Nový spoj se zapnutou funkci ACM bude v uvedených podmínkách komunikovat rychlostí min. 145 Mbit/s (128QAM) po více jak 95% provozní doby a v případě zhoršených podmínek šíření bude své parametry upravovat tak, aby dosáhl vždy maximální možné přenosové kapacity. Přitom, stejně jako u původního spoje, po více než 99,9% provozní doby přenosová rychlost neklesne pod původní hodnotu, na kterou byla rádiová trasa počítána.


Jak správně provést uzemnění instalace?

Ochranu zařízení před bleskem a přepětím řeší ČSN EN 62305. Zjednodušeně lze říci, že v praxi mohou nastat 2 varianty:

  1. v případě, že lze dodržet požadované vzdálenosti umístění nosné konstrukce, antény a svodu od hromosvodu dle požadavku uvedené normy přednostně doporučujeme provedení znázorněné na obr. č. 1. Přesné vzdálenosti se případ od případu liší, a proto je třeba je pro konkrétní instalaci vypočítat dle normy ČSN EN 62305.
  2. v ostatních případech je nutné vzájemné spojení všech vodivých částí s hromosvodem a dílčí bleskový proud svést zemnící sadou, provedení znázorněné na obr. č. 2.

V obou případech je třeba RAy uzemnit ke stožáru (obr. 3 a obr. 4.) a použít přepěťovou ochranu.

obr.1
Obr.1 – var. a) doporučená varianta
obr.2
Obr.2 – var. b)
obr.3
Obr.3 uzemnění RAy
obr.4
Obr.4 – uzemnění RAy-druhý konec na stožáru

Můžu použít kabel CAT5 místo doporučovaného CAT7?

Teoreticky ano, ale v praxi to důrazně nedoporučujeme. Řada „rádoby praktiků“ Vám řekne, že CAT5 funguje i na 1 Gb Ethernetu, přestože je určen pro rychosti do 100 Mbps. Funguje, ale většinou jen chvíli a hlavně nezaručeně. Všem „šetřílkům“ s CAT5 přejeme hodně štěstí při hledání příčin podivného chování spoje. Ušetřených 600 Kč na dvaceti metrech kabelu se Vám rozhodně nevyplatí. Obdobné pravidlo platí pro případy, že se rozhodnete použít kabel určený k vnitřní instalaci do venkovního prostředí. Za pár let, až budete po mnoha hodinách hledání závady kabel měnit v zimě uprostřed noci, Vám ušetřených pár stokorun nebude připadat jako dobrý nápad.


Můžu použít jiné konektory pro CAT7 než doporučené?

Principiálně ano, ale vždy použijte konektory výrobcem určené pro daný typ kabelu. U vnějšího konektoru použijte vždy jen 100% kompatibilní konektor s doporučeným IE-PI-RJ45-FH, protože RAy je osazen příslušným protikusem. Nejde jen o bezchybný přenos Gigabit Ethernetu, ale také o zamezení pronikání vlhkosti do zařízení. I u konektorů platí, že pár korun navíc na začátku se mnohonásobně vyplatí ušetřením si problémů v budoucnu.


Co jsou to bursty?

Jsou to skupiny paketů posílané na Ethernetu za sebou s minimální mezipaketovou mezerou. Bursty generuje např. protokol TCP. Obecně platí, že pokud je burst větší než je velikost bufferu připojeného zařízení a rychlost na vstupním Ethernetu je výrazně vyšší než rychlost na výstupu, dochází ke ztrátám paketů. To platí, ať je připojeným zařízením RAy (vstup 1 Gb Eth., výstup 170 Mbps rádio) nebo např. switch jehož porty jsou připojeny k linkám s různou rychlostí (vstup 1000BaseT, výstup 100BaseT).

Těmto ztrátám lze zamezit použitím flow control.


Co je to flow control na Ethernetu a proč ho (ne)používat?

Zapnutím flow control zamezíme přeplnění bufferů při burstech na rozhraní mezi vyšší (1000 Mbps / Ethernet) a nižší (170 Mbps / rádio) rychlostí a tím ztrátám paketů na tom konkrétním rozhraní. Nejspíš tím ale pouze přesuneme problém na předchozí switch/router v síti, nicméně k určitému zvýšení propustnosti linky může v optimálním případě dojít. Zapnout flow control ovšem doporučujeme pouze v případě, že připojený switch slouží pouze k distribuci datového toku z/do RAy-e. Zapnutý flow control není vhodný v případě, že používáte QoS, protože zastaví i prioritní provoz. V případě, že na spoji kombinujete běžný internetový provoz s aplikacemi citlivými na ztráty paketů (IPTV), doporučujeme raději pro takovou aplikaci využít u RAy-e možnosti nastavení prioritního VLANu.


Na jedné straně spoje dochází ke ztrátám paketů, roste položka InDroppedPkts ve statistice. Mám vadnou jednu stranu spoje?

S největší pravděpodobností nemáte. Ke ztrátám dochází na rozhraní mezi 1 Gb Ethernetem a 170 Mbps rádiem. Určité procento ztrát na takovém "zúžení" linky je projevem normální činnosti TCP protokolu: TCP se snaží z linky „vymačkat“ co nejvíc, každou chvíli zvýší rychlost, pošle burst, na „zúžení“ se část burstu ztratí, TCP ubere na rychlosti a tak pořád dokola.

Typicky jsou ztráty pouze na straně připojené ke zdroji konektivity, protože průměrná velikost paketu ze strany klientů je výrazně menší, i když počet je přibližně stejný.

Z výše popsaného chování TCP protokolu vyplývá, že ke ztrátám na trase někde docházet vždycky musí, logicky je to většinou na zařízení, kde je největší rozdíl mezi vstupní a výstupní rychlostí.


RAy můžu naladit na libovolnou kombinaci kanálů. Proč mám tedy dodržovat standardní duplexní odstup Rx/Tx?

Technické důvody pro konstantní duplexní rozestup už v podstatě vymizely, dnes už nezávislé ladění vysílače a přijímače konstrukci zařízení významně nekomplikuje. Tudíž doporučení udržovat standardní duplexní rozestup je spíše užitečné organizační opatření, které Vám zjednodušuje plánování sítí. Ve složitější síti si lze představit situaci, kdy i při důsledném dodržování tohoto doporučení „zbudou“ poslední volné kanály tak, že se standardním rozestupem to nepůjde. Pak je s klidným svědomím nastavte a využijte.

To, že na mnoha místech je poslední volný pár kanálů 4/7, protože některá starší zařízení tyto kanály neuměla využít, je bohužel realita. Naštěstí moderní zařízení, jako je RAy, dokáží plnohodnotně využít i tuto kombinaci kanálů. Nemusíte se tedy bát kombinaci 4/7 v takovém případě nastavit.


Proč RAy neumí posunout centrální frekvenci kanálu?

RAy umí nastavovat centrální frekvenci s krokem 0,5 MHz, ovšem toto jemné nastavení není k dispozici běžnému uživateli. Norma vyžaduje, aby P-t-P zařízení pro 10 GHz udržovalo centrální frekvenci s přesností +/-400 kHz za všech okolností, a vyžaduje to proto, že větší odchylka vede na rušení ostatních zařízení ve vedlejších kanálech. Posunout ručně frekvenci o 0,5 MHz by znamenalo uvést zařízení do stavu, ve kterém porušuje normu způsobem, který má velmi závažné důsledky pro ostatní. Ze stejného důvodu není možné ani nastavit pracovní šířku pásma jinou než odpovídá zvolenému kanálu, tedy například nastavit 28 MHz na podkanále 3B, který je určen pro 14 MHz. Tento názor potvrzuje i vyjádření ČTÚ

RAy
Ceník
RAy-cenik.pdf 188.52 kB
Certifikát výrobku
RAy10-c-cz.pdf 420.87 kB
Datasheet A3
RAy-lA3-cz.pdf 2035.84 kB
Datasheet
RAy-l-cz.pdf 1099.22 kB
Prohlášení o shodě
RAy10-d-cz.pdf 37.61 kB
Stanovisko notifikované osoby
RAy10-n-cz.pdf 211.82 kB
VanCo - Vzájemné rušení v pásmu 10 GHz
VanCo-10GHz.pdf 486.61 kB
Vyjádření ČTÚ k VO-R/14/12.2006-38 - kanálování
CTU_ 93094.pdf 116.13 kB
Vyjádření ČTÚ k VO-R/14/12.2006-38 - harmonizovaná norma
CTU_107 834.pdf 63.05 kB
RAy - manuály (nutné přihlášení)
Instalační manuál
ray-m1-cz.pdf 4618.56 kB
MIB databáze
RacomRay10.mib 17.93 kB
Uživatelský manuál
ray-m2-cz.pdf 1415.83 kB
Antény
Arkivator 30
901-HAA1103_00,-PA1.pdf 58.60 kB
Arkivator 60
905-HAA1106_00-PA2.pdf 58.17 kB
Arkivator 90
905-HAA1109_00-PA1.pdf 56.81 kB
Arkivator 120
905-HAA1112_00-PA2.pdf 39.94 kB
Jirous 38
JRMA-380-10-11.pdf 89.41 kB
Jirous 65
JRMA-650-10-11.pdf 89.40 kB
Příslušenství
Bateriově napájený přenosný zdroj PoE Battery - Návod k obsluze
pbatt-m1-cz.pdf 490.93 kB
Kabel CAT7
S-FTP 4 2 Cat7.pdf 138.78 kB
Napájecí zdroj - 4x Eth
POE125U-4AT.pdf 159.87 kB
Napájecí zdroj PoE
POE30UHT.pdf 104.73 kB
Ochrana proti přepětí
DL-1G.pdf 202.89 kB
Vnitřní konektor CAT7
IE-PS-RJ45-FH-BK.pdf 75.31 kB
Vnější konektor CAT7
IE-PI-RJ45-FH.pdf 47.19 kB
Zemnící sada pro CAT7
S-FTP 4 2.pdf 94.29 kB
Zemnící svorka ZSA16
ZSA16.pdf 870.30 kB
Vytisknout

Produkty > Mikrovlnné spoje



www.racom.eu

RACOM, Mírová 1283, 592 31 Nové Město na Moravě, Česká republika, Tel.: +420 565 659 511, Fax: +420 565 659 512, E-mail: racom@racom.eu
