Mikrovlnné spoje RAY2 pracují jako linka Point to Point (bod-bod) v plně duplexním režimu s přenosovou rychlostí až 360 Mbps. Mohou pracovat ve dvou bezlicenčních pásmech (17 a 24 GHz) a ve třech licenčních (10, 11 a 18 GHz). Šířka pásma je volitelná v rozmezí od 1.75 do 56 MHz. Modulace je nastavitelná pevně nebo adaptivně od QPSK do 256QAM. Mikrovlnné spoje RAy2 mohou být v pásmech 17 a 24 GHz provozovány i jako zařízení krátkého dosahu (Short Range Device – SRD).
Linka je tvořena dvěma jednotkami RAy, každá je vybavena parabolickou anténou s příslušenstvím.
Jednotka RAy je navržena s minimálním počtem HW verzí. Upgrade funkce neznamená výměnu jednotky (výjimkou je připojení WiFi modulu) vše je provedeno aktivací SW klíčů (viz 1.5 – „Objednací kódy“ a 5 – „Konfigurace“).
HW modely jsou určeny pouze kmitočtovým pásmem a rozsahem kmitočtů RX a TX kanálů:
Licenční pásma (10, 11 a 18 GHz) pracují s jednou jednotkou RAy označenou L vysílající ve spodní (L) a přijímající v horní (U) části pásma. Druhá jednotka označená U pracuje naopak. Tento rozdíl je řešen v HW, takže pro každé pásmo a sub-pásmo jsou nutné jednotky L a U. Tyto jednotky pracují s jednou polarizací.
Bezlicenční pásma (17 a 24 GHz) jsou navrženy jinak a obě jednotky mají shodný HW. Vysílání a příjem jsou volitelné v SW a technicky jsou vzájemně odděleny křížovou polarizací.
POZNÁMKA: Jednotky jsou HW shodné a jsou rozlišeny defaultní konfigurací aby pracovaly s odlišnými kanály pro jednotku L a U. Toto je označeno nálepkou L nebo U vedle konektorů. Linka tak může být instalována beze změn rádiových parametrů.
Křížová polarizace (používá pouze RAy pracující v pásmech 17 a 24 GHz) znamená, že jedna strana spoje využívá k vysílání jednu polarizaci (např. horizontální) a pro příjem polarizaci opačnou (např. vertikální). Druhá strana spoje je pootočena o 90°. Vysílá a přijímá tedy v opačných polarizacích, než první strana. Praktický důsledek pro uživatele je, že jednotky RAy2 pro 17 a 24 GHz musí být montovány s opačnou polarizací na obou koncích spoje.
![[Poznámka]](/images/radost/images/icons/note.png){kind=icon} | Poznámka |
|---|---|
Jednotky RAy pro 10, 11 a 18 GHz se montují se shodnou polarizací na obou koncích spoje. |
Mikrovlnná linka vyžaduje použití vnější parabolické antény pro každou jednotku RAy – pro fyzickou montáž i pro vlastní rádiovou komunikaci. K dispozici jsou parabolické antény různých výrobců.

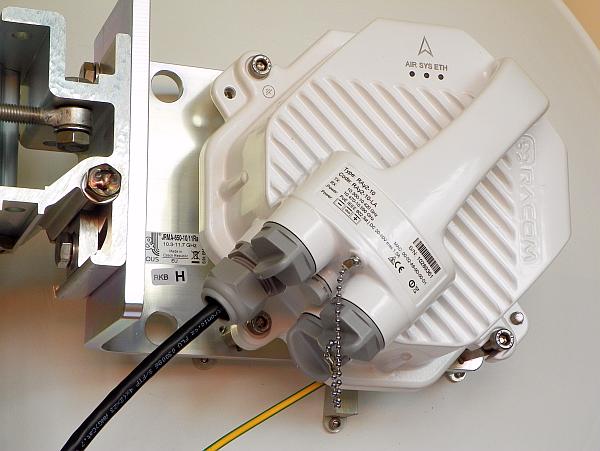

Rádiové propojení jednotky s anténou zajišťuje vlnovod uprostřed připojovacího čepu. Jednotka RAy je připevněna k anténě čtyřmi inbus šrouby M8. Instalace a seřízení antény je popsáno v sekci Montáž antény, připojení jednotky v sekci Montáž jednotky RAy, přesné nastavení v sekci Směrování antény.
.
| Poznámka |
|---|---|
Šroub M8 se šestihrannou hlavou je určen pro připojení zemnicího
kabelu, ne pro upevnění. Použijte jednu ze dvou připravených závitových
děr označených nálepkou |
Jednotka je vybavena těmito dalšími rozhraními:
| ETH1+POE | Gigabitový metalický Ethernet port. Přes tento port je
možno jednotku napájet zdrojem PoE, který pracuje podle standardu
IEEE 802.3at. Pasivní PoE 40 až 60 V je také podporováno. |
| ETH2 | Slot pro uživatelsky výměnný SFP modul: – k dispozici je více typů optických modulů – je možno použít single nebo duální mód vysílače – lze použít SFP modul s metalickým rozhraním RJ45 |
| Status LED (na jednotce SFP vedle konektoru) je řízena SFP modulem. Její funkce závisí na použitém modulu SFP. Typicky indikace RSS na optické nebo metalické lince. Je-li signál na vhodné úrovni, ani příliš slabý ani příliš silný, pak LED svítí. | |
| P | Konektor pro DC napájení 20 až 60 V. |
| HW tlačítko pro servisní účely (Restart): Internal backup nebo Factory settings, více viz 5.6.1 – „Maintenance“. | |
| S | Servisní konektor USB pro přístupové adaptéry USB/WiFi a USB/ETH. |
| Konektory pro indikaci RSS napětí (např. 0.547 V odpovídá RSS –54.7 dBm). | |
| Zemnicí šroub | Šroub pro galvanické propojení se stožárem pomocí zemnicího kabelu). |
| Poznámka |
|---|---|
Pro zemnicí šroub jsou připraveny dva závitové otvory. Jsou
umístěny v přírubě a označeny symbolem S každou jednotkou RAy je dodána sada průchodek a příslušenství SET-RAY2-CON-B. K dispozici je i další příslušenství, například pro montáž delších konektorů. Montáž konektorů viz 4.4 – „Montáž konektorů“. Všechno příslušenství nabízené RACOMem pro řádnou instalaci je testováno na kompatibilitu s jednotkami RAy. Viz příslušenství v přehledu a v detailech. |
![[Důležité]](/images/radost/images/icons/important.png){kind=icon} | Důležité |
|---|---|
Všechny průchodky a zátky (včetně původních zátek na portech) musí být opatřeny O-kroužky a pečlivě dotaženy. Jinak není jednotka chráněna proti vnikání vlhkosti a nemůže zaručovat správnou funkci. |
Konektor RJ45 označený „ETH1+POE“ je standardní metalický
10/100/1000Mbps Eth port. V příslušenství RAy je koncovka RJ45 pro
kabely CAT5e a CAT6.
NOTE: Nabízeny jsou i koncovky
RJ45 vyšší kvality, kompatibilní s kabely CAT7 – viz
CON-RJ45-TLG-CAT6.
Tento port může být variantně použit pro napájení jednotky přes PoE (Power over Ethernet). Je podporováno aktivní PoE (IEEE 802.3at standard nazývaný „PoE plus“) i pasivní PoE (rozsah napětí 40 až 60 V).
Technické parametery napájecího vstupu PoE:
Dovolený rozsah napětí je 40 – 60 V, vzdálenost do 100 m. Vnitřní zapojení pinů RJ45 je:
(V+) … 1,2,4,5
(V-) … 3,6,7,8
Je možno použít všech 8 pinů a nebo pouze 4 piny. Možnosti:
buď 4,5 (V+) a 7,8 (V-)
nebo 1,2 (V+) a 3,6 (V-)
nebo obojí současně
Další informace o použití a instalaci napájení viz 4.5 – „Uzemnění a přepěťová ochrana“ and 4.6 – „Napájecí zdroj“.
| Poznámka |
|---|---|
Mikrovlnná jednotka nepodporuje kombinaci obou způsobů napájení. Může být připojen pouze jeden – DC nebo PoE – napájecí zdroj. |
„ETH2“ je standardní SFP slot pro 1000 Mbps Eth SFP modul, uživatelsky výměnný. Podporován je optický i metalický Eth SFP modul. Optický modul je možný v módu single i dual (=1 nebo 2 vlákna). CSFP moduly nejsou podporovány. RACOM nabízí všechny zmíněné typy SFP modulů testované na kompatibilitu s RAy jako standardní příslušenství.
Status LED (na jednotce SFP vedle konektoru) je řízena SFP modulem. Její funkce závisí na použitém modulu SFP. Typicky indikace RSS na optické nebo metalické lince. Je-li signál na vhodné úrovni, ani příliš slabý ani příliš silný, pak LED svítí.
| Důležité |
|---|---|
Doporučujeme používat kvalitní moduly SFP. Moduly uvedené v Příslušenství jsou v RACOMu testovány a je zaručena jejich správná funkce v jednotce RAy2. Je možno použít i jiné moduly SFP, ale RACOM nemůže zaručit jejich plnou kompatibilitu s jednotkami RAy2. |
Napájecí konektor je označen „P“ (Power). Obsahuje konektor pro DC napájení a HW tlačítko pro servisní účely.
DC konektor (3 piny)
Dovolený rozsah napětí je 20 až 60 V, polarita je označena na obrázku DC konektor. Vnitřní obvody DC napájení zajišťují galvanické oddělení. Pin GND je propojen s pouzdrem (propojeným přes zemnicí šroub se stožárem) a může být použit pro uzemnění DC kabelu (vodič +, vodič -, stínění).
Příslušný 3-pinový konektor se šroubovými svorkami je dodán s jednotkou RAy (viz SET-RAY2-CON-B) pro montáž na zákaznický DC kabel. Je možno připojit vodiče do průřezu 1.5 mm2 (AWG 14).
Další informace o použití a instalaci DC zdroje viz 4.6 – „Napájecí zdroj“.
| Poznámka |
|---|---|
Mikrovlnná jednotka nepodporuje kombinaci obou způsobů napájení. Může být připojen pouze jeden – DC nebo PoE – napájecí zdroj. |
HW tlačítko
Tlačítko je umístěno v malé dutině vedle DC konektoru. Může být stlačeno malým úzkým předmětem průměru do 2 mm dosahujícím asi 7 mm do hloubky. (Například náplň do propisovačky, zápalka, párátko).
| Důležité |
|---|---|
Použitím velmi ostrých předmětů (jako jehla, drátěná sponka) může poškodit kontakt uvnitř. Na taková poškození se nevztahuje záruka. |
Tlačítko podporuje více funkcí v závislosti na stavu jednotky a délce stisku tlačítka:
| Provedená akce | Stav jednotky | Délka stisku tlačítka | Indikace SYS LED |
|---|---|---|---|
| Obnovení dočasné lokální zálohy uživatelské konfigurace | Normální chod | 5 sekund | Bliká zeleně |
| Provede Factory settings v jednotce Local, pak reboot | Vypnuto | Stisknuto před zapnutím, uvolněno až SYS LED přestane červeně blikat | Bliká červeně (zpožděno po zapnutí napájení asi 5 sekund) |
| Přechod do Service mode. (servisní mód se ukončí vypnutím jednotky) | Vypnuto | Stisknuto před zapnutím, uvolněno až SYS LED začne červeně blikat | Bliká červeně (zpožděno po zapnutí napájení asi 5 sekund) |
| Poznámka |
|---|---|
Those actions and their use are described in detail in „Backup“. |
Servisní port „S“ obsahuje systémové konektory – standardní USB port a dvojici kontaktů pro indikaci RSS voltmetrem (červený a zelený).
USB port
Port USB-A slouží k přístupu do managementy RAy pomocí adaptéru USB/WiFi nebo USB/Eth. Další informace k instalaci a konfiguraci adaptérů jsou ve Quick guide a v 5.4.3 – „Service access“ (část “USB Accessories”.
| Poznámka |
|---|---|
Podporovány jsou pouze adaptéry doporučené firmou RACOM. Viz Přístupové adaptéry. |
RSS měřicí výstup
RSS (Received Signal Strength) je základní parametr používaný pro nastavení antény do optimálního směru. Napětí RSS výstupu je kalibrováno tak, aby bylo úměrné skutečnému RSS v decibelech (např. 0.547 V znamená RSS –54.7 dBm). Běžný digitální voltmetr tedy umožňuje číst okamžitou hodnotu RSS během zaměřování antény. Další informace jsou v 4.7.2 – „Směrování antén“ (část „Voltmetr“).

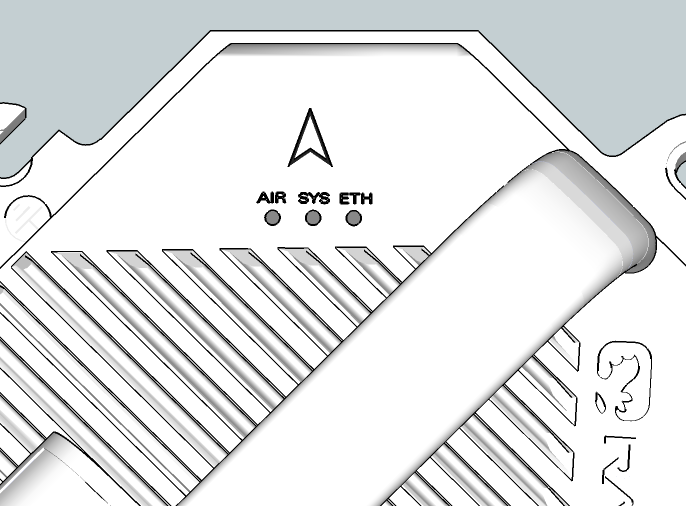

Tab. 1.1: Význam stavových LED
| Dioda | Barva | Stav | Funkce |
|---|---|---|---|
| ETH | Zelená ETH1, (10/100/1000) | Bliká | Aktivita na portu |
| Svítí | Port bez provozu (Auto Negotiation proběhlo) | ||
| Bliká pomalu | Probíhá Auto Negotiation | ||
| Žlutá ETH2, (1000) | Bliká | Aktivita na portu | |
| Svítí | Port bez provozu (Auto Negotiation proběhlo) | ||
| Bliká pomalu | Probíhá Auto Negotiation | ||
| SYS | Oranžová (červená+zelená) | Svítí | Jednotka nabíhá |
| Zelená | Svítí | Jednotka naběhla, vše v pořádku | |
| Bliká pomalu | HW tlačítko stisknuto za chodu | ||
| Provádění factory defaults | |||
| Zápis Firmware – nevypínat napájení! | |||
| Červená | Svítí | Závažná chyba systému | |
| Bliká pomalu | HW
tlačítko stisknuto při náběhu jednotky
(trvale stisknuté HW tlačítko) | ||
| Bliká krátce | Jednotka je v servisním Linuxu | ||
| AIR | Zelená | Svítí | Link: OK |
| Bliká krátce | Link: Connecting | ||
| Červená | Svítí | Link: Single |
Bliká pomalu 500 ms on / 500 ms off
Bliká krátce 50 ms on / 950 ms off
Bliká podle procházejících rámců
Vnější rozměry |
|
Hmotnost |
|
Základní technické parametry jako identifikace HW modelu, pracovní frekvence, maximální vysílací výkon, požadavky na napájení, důležité certifikace atd. jsou uvedeny na Výrobním štítku.
Všechny technické parametry jsou uvedeny v kapitole 9 – „Technické parametry“.
Transparentnost linky pro Ethernet
Spoje RAy jsou transparentní pro IP a UDP Ethernetový provoz (tj. všechny pakety všech protokolů včetně MLPS a mnoha dalších spojem procházejí beze změny) vyjma těchto paketů:
Pakety určené pro management obou jednotek RAy tvořících spoj
Pakety protokolů výslovně zmíněné v tomto manuálu, které jsou nějak procesovány nebo modifikovány RAy jednotkou (jako například PTP)
Pakety, které nemohly být přeneseny a musely být zahozeny kvůli omezené kapacitě mikrovlnné linky (zejména nastavení QoS ovlivňuje, které to budou).

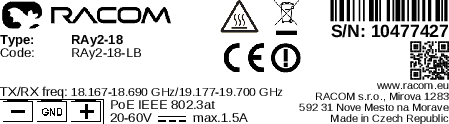

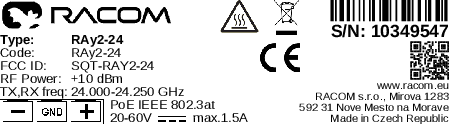

Štítek obsahuje název, záznam čárového kódu, značku CE a podobné:
Type – označení řady spojů RAy2
Code – přesné označení typu jednotky (podrobnosti níže)
S/N – výrobní číslo, linka sestává ze dvou jednotek se dvěma různými čísly
QR code – odkaz na nejnovější verzi User manuálu
– GND + – označení polarity DC napájecího konektoru pod výrobním štítkem

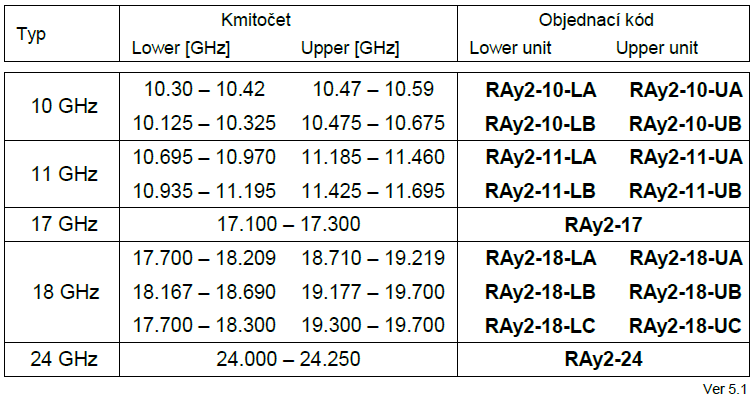

Struktura produktových označení ‚Type‘ a ‚Code‘ na RAy2 výrobním štítku je podrobně popsána v anglickém manuálu RAy2 v kapitole 1.6.2. a na webu RAy2. Přehled všech možných variant položky ‚Code‘ pro vyráběné HW modely je v tabulce níže.
Lower a Upper jednotky musí být objednány ve správné dvojici (ze stejného řádku tabulky). Toto neplatí pro spoje RAY2-17 a RAy2-24, kde se používá shodná jednotka pro obě strany spoje.

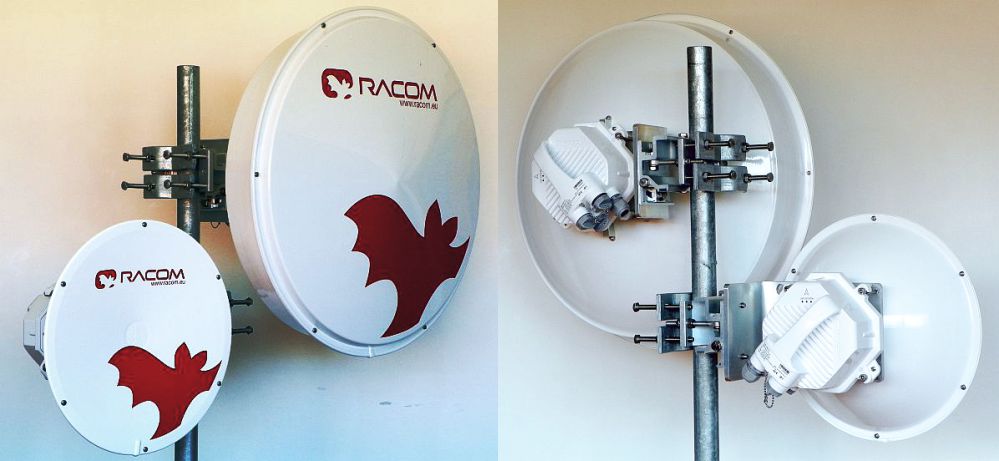

Jednotky RAY2 jsou připraveny pro přímou montáž na antény:
Jirous Class2 nebo Class3 (Jirous Antennas)
Technická data antén jsou dostupná na www.racom.eu.
Tab. 1.3: Přehled antén LEAX-RAy
| 10, 11 GHz | 17, 18 GHz | 24 GHz | |||
|---|---|---|---|---|---|
| diameter [m] | gain [dBi] | diameter [m] | gain [dBi] | diameter [m] | gain [dBi] |
| 0.3 | 30.1 | 0.3 | 34.7 | 0.3 | 37.0 |
| 0.6 | 35.2 | 0.6 | 39.7 | 0.6 | 42.4 |
| 0.9 | 38.5 | 0.9 | 43.5 | 0.9 | 45.7 |
| 1.2 | 41.5 | 1.2 | 45.5 | 1.2 | 48.4 |
Tab. 1.4: Přehled antén Jirous
| 10, 11 GHz | 17, 18 GHz | 24 GHz | |||
|---|---|---|---|---|---|
| diameter [m] | gain [dBi] | diameter [m] | gain [dBi] | diameter [m] | gain [dBi] |
| 0.38 | 29.0 | 0.4 | 34.8 | 0.4 | 36.8 |
| 0.65 | 35.5 | 0.68 | 38.6 | 0.68 | 41.7 |
| 0.9 | 37.5 | 0.9 | 41.0 | 0.9 | 44.0 |
| 1.2 | 41.0 | 1.2 | 43.7 | 1.2 | 46.6 |
S použitím montážního kitu je možné využít i antén Andrew (Class 2 nebo 3 nebo 4) nebo původní Arkivator. Pomocí flexibilního vlnovodu je možné připojit další antény.
Objednací kódy jednotek jsou přehledně vysvětleny na firemním webu v sekci RAy.
Přehled dostupných HW modelů je uveden v sekci Výrobní štítek.
Kromě objednání komunikačních jednotek RAy2 (nějaké jeho HW varianty) s příslušným SW klíčem na povolenou rychlost přenosu je možno objednat i několik variant samostatného produktového klíče, který po instalaci do jednotky zvýší její maximální rychlost.
 |
Aktuálně možné produktové klíče (SW feature key):
RAy2-SW-200 SW feature key – uživatelská rychlost max. 200 Mbps
RAy2-SW-360 SW feature key – uživatelská rychlost max. 360 Mbps
RAy2-SW-200-360 SW feature key – zvýšení uživatelské rychlost z 200 na 360 Mbps
