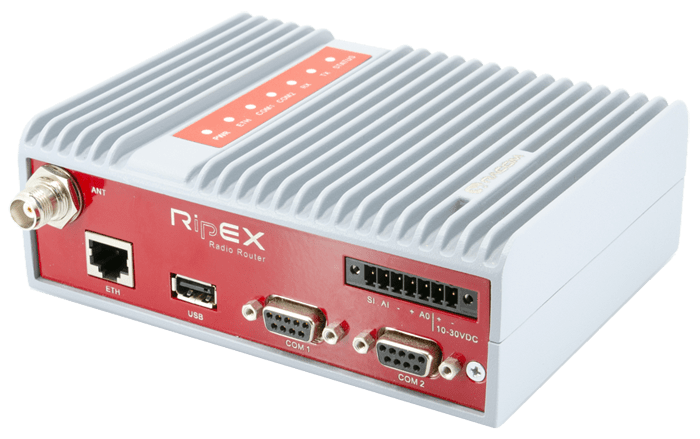

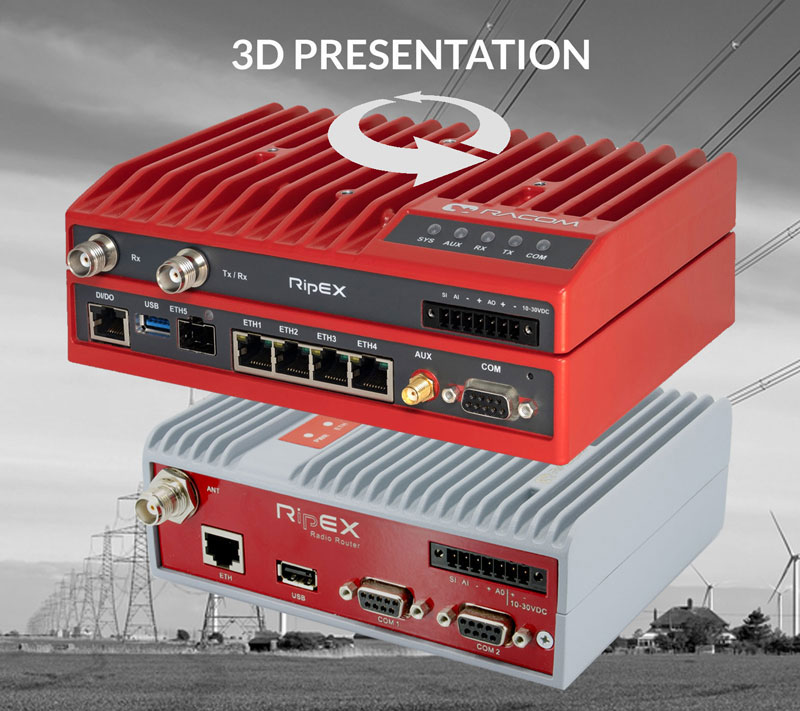

RipEX

foto03

Основные особенности

  • Native IP device
  • 1× ETH, 2× COM, 1× USB
  • Sleep & Save modes
  • 0.1–10 watts, – 40 to +70 °C
  • WiFi management
  • SW feature keys
  • Backup routes
  • Fast remote access

RipEX является лучшим в своём классе радио модемом, не только с точки зрения скорости передачи данных. Это программно конфигурируемый радиомодем с Linux OS был разработан с вниманием к деталям, производительности и качеству. Все современные концепции были самым тщательным образом реализованы.

RipEX предоставляет 24 часа в день и 7 дней в неделю надежную услугу для решения ответственных задач, таких как SCADA и Телеметрия, для Коммунального хозяйства, сетей распределения электроэнергии или транзакционных сетей, сетей лотерейных терминалов, или POS или сетей банкоматов.

Каждое устройство может служить центральной станцией, репитером, удалённым терминалом, или всеми ими одновременно. Это — только вопрос легкой конфигурации, доступной от web-браузера

Любой с основным IP знанием способен к запуску сети RipEX в течение нескольких минут, и в дальнейшем без затруднений поддерживать её работоспособность.

Воспользуйтесь возможностью, подключения удалённого доступа и проверки работоспособности сети радиомодемов RipEX Свяжитесь с нами для получения подробной информации о доступе.

VIDEO

  • Режим Маршрутизатора — RipEX работает как стандартный IP-маршрутизатор с 2 интерфейсами (Радио и Ethernet) и 2-мя COM-портами без всяких компромиссов. В радиоканале реализован сложный антиколлизионный протокол, где каждый отдельный пакет имеет подтверждение. Кроме того каждый радиомодем может одновременно работать репитером с промежуточной буферизацией данных.
  • Режим Моста — пакет, полученный из любого интерфейса, передаётся в соответствующие интерфейсы на всех остальных радиомодемах. Пакеты, полученные на COM, будут переданы и к COM1 и к COM2 на удалённых устройствах, позволяя Вам соединить между собой оборудование для передачи данных.

ROUTER MODE

BRIDGE MODE

  • Terminal server
    – 5 independent sessions
    – encapsulates serial protocol to TCP(UDP) and vice versa
    – eliminates a transfer of TCP overhead over Radio channel
    – suitable for IP and serial RTU’s combination within one network
  • TCP proxy
    – converts TCP into UDP and vice versa
    – TCP run only locally between connected device and RipEX on LAN
    – only payload (user) data are transferred over Radio channel
    – i.e. less traffic on Radio channel, no more problems with TCP timeouts
  • ARP proxy
    – RipEX can mimic any IP address (typically RTU behind the Radio channel)
    – suitable for RTU’s without routing capabilities within the same subnet
  • Subnets
    – any number of virtual Ethernet interfaces
    – IP aliases – any number of IP addresses on the Ethernet interface
  • VLAN
    – any number of VLANs assigned to Subnets
    – RipEX management can be done over VLAN

TERMINAL SERVER

TCP PROXY

ARP PROXY

  • > 200 kbps@50 kHz
  • > 100 kbps@25 kHz
  • > 50 kbps@12.5 kHz
  • > 25 kbps@6.25 kHz
  • Maximum possible while maintaining communication reliability in NLOS environment
  • Radio protocol overhead – min. Rx/Tx switching time, synchronization, headers
  • Optimization – embedded optimization triples throughput on the Radio channel
  • TCP proxy, Terminal servers – eliminates TCP overhead transfer over-the-air
  • Stream mode – transmitting starts immediately on the Radio channel, without waiting for the end of the received frame on COM => zero latency
  • Auto-speed – receiver is automatically adjusted to the data rate of the incoming frame

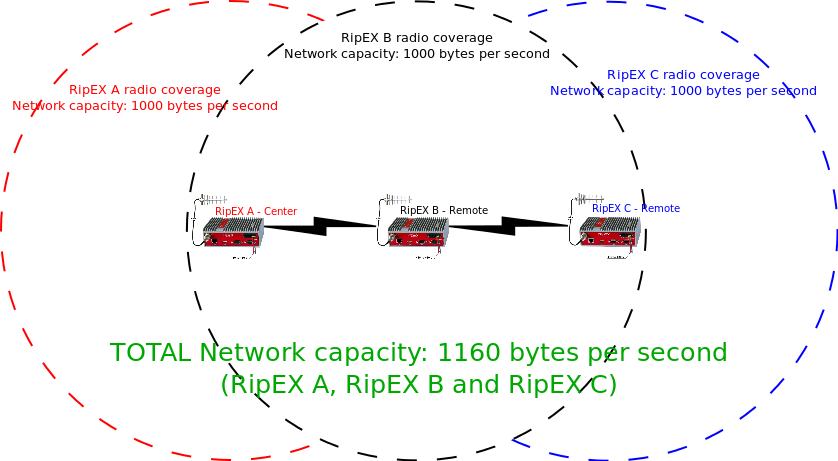

  • Calculate RipEX network performance here.
  • Modbus, IEC101, DNP3, PR2000, Comli, DF1, Profibus, Async Link, C24, Cactus, RP570, Slip, Siemens 3964(R) и другие
  • Уникальное реализация
    — адреса протокола SCADA ассоциированы с адресами RipEX
    — TCP (UDP) протоколами (например, IEC104) обрабатываются прозрачно
  • Каждый переданный пакет имеет подстверждение
  • Сложный антиколлизионный протокол в радиоканале => Режим Связь по событию от удалённых устройств, возможен одновременный циклический опрос от нескольких центров (режим Multi-master)
  • Терминальный сервер — 5 независимых сессий
    — заключает в капсулу последовательный протокол к TCP (UDP) и наоборот
    — устраняет передачу TCP заголовков по радиоканалу (повышение эффективности передачи данных)
  • Встроенный Modbus RTU / Modbus TCP конвертер
  • 160, 300, 400, группы на 900 МГц
  • Один радио хопа до 50 км или более
  • Не требуется прямая видимость
  • Выходная мощность 0,1 — 10 Вт
  • Исключительная чувствительность — лучшее на рынке
    -99 dBm / 16DEQAM / 25 kHz / BER 10e-6
    -115 dBm / 2CPFSK / 25 kHz / BER 10e-6
  • Высокое сопротивление отражённым сигналам и интерференции
  • Любой радиомодем может работать одновременно ка репитер

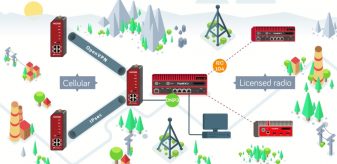

  • Гибридные сети — любая IP сеть (WLAN, Интернет, и т.д.) может связывать устройства RipEX
  • Tested path between two RipEX IP addresses (even behind a repeater or LAN)
  • If primary route fails, automatic switch-over to backup gateway
  • Backup gateway can be behind Radio or Ethernet interfaces
  • Alternative path(s) continuously tested, i.e. switch-over only to functioning backup
  • Unlimited number of Alternative paths
  • Alternative paths priorities

BACKUP ROUTES

  • Каждая радиомодем, проверяется в климатической камере так же как в реальной работе
  • Используются промышленные компоненты
  • Одобрено для взрывоопасная атмосфера
  • Устойчив к вибрациям и ударам, Сейсмическая квалификация
  • Промышленный, отлитый под давлением алюминиевый корпус
  • От -40 до +70 °C
  • Гарантия 3 года
  • Лицензированные радиодиапазоны
  • FEC(ПРЯМОЕ ИСПРАВЛЕНИЕ ОШИБОК), чередование, уникальный алгоритм сжатия данных
  • Проверка целостности данных (CRC32) в радиоканале
  • Собственный протокол передачи данных в радиоканале с подтверждением каждого пакета
  • Шифрование AES256
  • Брандмауэр — фильтрование адреса
  • Защищённый паролем доступ, https веб-интерфейс
  • Программные ключи для опций позволяют Вам добавлять опции при необходимости
  • Заблокированные опции — режим Маршрутизатора, 83 кбит/сек, COM2, 10 Вт
  • Защита инвестиций в будущем — постепенная модернизация борудования
  • Программные ключи с ограничением по времени работы — позволяют проверять работу опции без оплаты
  • Режим сна — 0.1 Вт, управляемый через цифровой вход
  • Режим энергобрережения — 2 Вт, позволяет перевести в работу полученным пакетом от радиоканала
  • Общих знаний IP достаточно
  • Веб-интерфейс
  • Сервисный доступ через ETH или USB взаимодействует независимо. (Адаптер ETH/USB с DHCP используется для интерфейса USB в этом случае)
  • Router, Speed, COM2, 10W, Backup routes, Master
  • Все параметры конфигурации видны на одной странице
  • Самый быстрый веб-доступ к удаленному блоку: только эффективные данные перешли по воздуху, страница html, загруженная с местной единицы.
  • CLI через SSH
  • Встроенная диагностика и управление сетью
  • журналы статистики для интерфейсов и линий связи
  • История и онлайн данные могут отображаться в графиках
  • 20 периодов (например, дни) истории
  • Наблюдаемые величины (Уровень принимаемого сигнала, Напряжение, Температура, мощность, и т.д.) также можно увидеть от соседних радиомодемов
  • SNMP, включая генерацию TRAP
  • Вход для сигнализации аварии, выход (программируемый на событие)

Customer benefits

  • Standard RipEX units used — no expensive temporary migration HW required
  • Budget investment directed where needed
  • No network outage during migration
  • Migration as part of regular maintenance
  • No time limits for legacy and new RipEX networks co-existence
  • Gradual one by one replacement
  • Pay as you grow !

Technical features

  • No changes to legacy network required
  • The same frequency for legacy and the new RipEX radio network can be used
  • The same antenna for legacy and the new RipEX radio network can be used

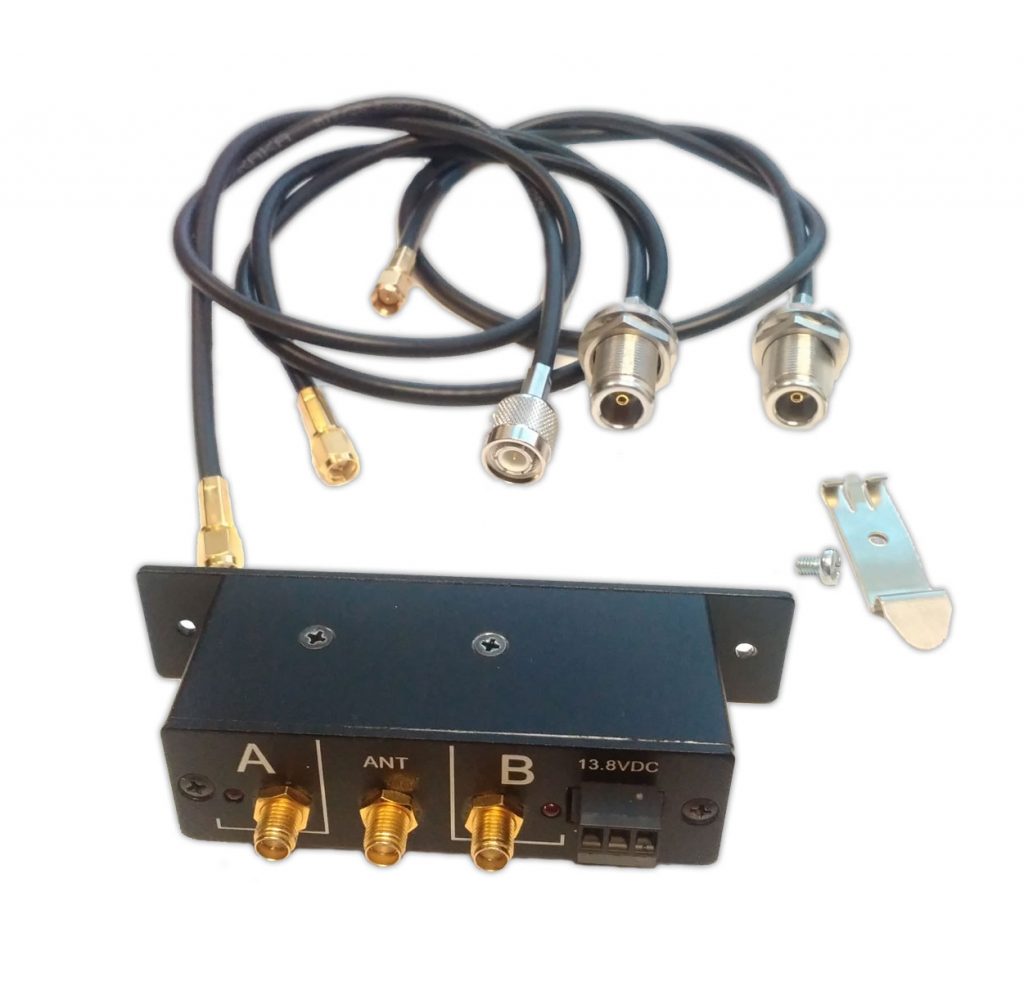

  • Automatic Antenna Switch automatically manages antenna switching
  • RipEX routing table manages traffic for legacy and new network
  • HW contact for ‘Carrier On’ legacy base station transmissions supported
  • Reduced traffic load on legacy network offers improved performance
  • SCADA central SW and RTU’s can also be migrated, gradually and independently of each other or simultaneously. The new SCADA can be used simultaneously with the legacy one on another RipEX interface e.g. Ethernet. Central RipEX radio will then route packets for new RTU’s via new radio network.
  • All RipEX features e.g. unlimited number of repeaters on the way can be used in a new RipEX network
  • More information in Info sheet or Application note

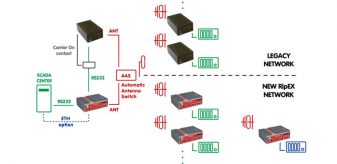

MIGRATION SOLUTION

ripex-star
  • Сменная пластинка с этикеткой для Ваших заметок
  • DIN-рейка, плоскость или 19”-конструктив для установки в стойки
  • Демонстрационный чемодан – набор из 3 радиомодемов для тестирования
  • ´X5´ — внешний адаптер ETH/USB с DHCP для сервисного доступа через интерфейс USB
  • Отделенные разъёмы антенны Rx и Tx — опция
  • Интегрированный GPS — опция

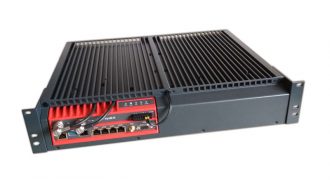

  • RipEX-HS — избыточные 19″ hot standby шасси

Radio parameters
Frequency bands 135–154; 154–174; 215-240; 300–320; 320–340; 340–360; 368–400;
400–432; 432–470; 470-512; 928–960 MHz – detail
Channel spacing 6.25 / 12.5 / 25 / 50 kHz (1)
Frequency stability +/- 1.0 ppm
Modulation Linear (QAM): 16DEQAM, D8PSK, π/4DQPSK, DPSK
Exponential (FM): 4CPFSK, 2CPFSK
detail
Data speed (up to) > 200 kbps@50 kHz; > 100 kbps@25 kHz; > 50 kbps@12.5 kHz; > 25 kbps@6,25 kHz (2)
FEC (Forward Error Correction) On/Off, 3/4 Trellis code with Viterbi soft-decoder
Transmitter
RF Output power Linear (QAM): 0.5 – 1.0 – 2.0 W
Exponential (FM): 0.1 – 0.2 – 0.5 – 1.0 – 2.0 – 3.0 – 4.0 – 5.0 – 10 (3) W
Duty cycle Continuous
Rx to Tx Time < 1.5 ms
Intermodulation Attenuation > 40 dB
Spurious Emissions (Conducted) < -36 dBm
Radiated Spurious Emissions < -36 dBm
Adjacent channel power < -60 dBc
Transient adjacent channel power < -60 dBc
Receiver
Sensitivity detail
Anti-aliasing Selectivity 50 kHz @ -3dB BW
Tx to Rx Time < 1.5 ms
Maximum Receiver Input Power 20 dBm (100 mW)
Rx Spurious Emissions (Conducted) < -57 dBm
Radiated Spurious Emissions < -57 dBm
Blocking or desensitization detail
Spurious response rejection > 70 dB
Electrical
Primary power 10 to 30 VDC, negative GND
Rx 5 W/13.8 V; 4.8 W/24 V; (Radio part < 2 W)
Tx
Modulation RF power Power consumption
13,8 V 24 V
Exponencial (FM): 4CPFSK, 2CPFSK 0,1 W 13,8 W 13,2 W
1 W 15,2 W 14,4 W
5 W 33,1 W 31,2 W
10 W 41,4 W 38,4 W
Linear (QAM): 16DEQAM, D8PSK, π/4DQPSK 0.5 W

1.0 W

2.0 W

30.4 W 30 W
Sleep mode 0.1 W
Save mode 2 W
Interfaces
Ethernet 10/100 Base-T Auto MDI/MDIX / RJ45
COM 1 RS232 / DB9F
300–115 200 bps
COM 2 RS232/RS485 SW configurable / DB9F
300–115 200 bps
USB USB 1.1 / Host A
Antenna 50 ohms / TNC female
LED panel
7x tri-color status LEDs Power, ETH, COM1, COM2, Rx, Tx, Status
Environmental
IP Code (Ingress Protection) IP40, IP51
Hazardous locations Ex II 3G Ex ic IIC T4 Gc
Electric power substations environment IEC 1613:2009 Class 1
Seismic qualification IEC 980:1989 (seismic category 1a)
MTBF (Mean Time Between Failure) > 900.000 hours (> 100 years)
Operating temperature −40 to +70 °C (−40 to +158 °F)
Operating humidity 5 to 95% non-condensing
Storage −40 to +85 °C (−40 to +185 °F) / 5 to 95 % non-condensing
Mechanical
Casing Rugged die-cast aluminium
Dimensions 50 H x 150 W x 118 D mm (1.97 x 5.9 x 4.65 in)
Weight 1.1 kg (2.4 lbs)
Mounting DIN rail, L-bracket, Flat-bracket, 19″ Rack shelf
SW
Operating modes Bridge / Router
User protocols on COM Modbus, IEC101, DNP3, PR2000, UNI, Comli, DF1, RP570, Profibus…
User protocols on Ethernet Modbus TCP, IEC104, DNP3 TCP, Comli TCP Terminal server…
Serial to IP convertors Modbus RTU / Modbus TCP, DNP3 / DNP3 TCP
Protocol on Radio channel
Multi master applications Yes
Report by exception Yes
Collision Avoidance Capability Yes
Remote to Remote communication Yes
Addressed & acknowledged serial SCADA protocols Yes
Data integrity control CRC 32
Encryption AES256
Optimization up to 3x higher throughput
Diagnostics and Management
Radio link testing Yes (ping with RSS, Data Quality, Homogenity)
Watched values
(Can be broadcast to neighbouring units. Received info displayed in Neighbours table)
Device – Ucc, Temp, PWR, VSWR, (4)HW Alarm Input.
Radio channel – (4)RSScom, (4)DQcom, TXLost[%]
User interfaces – ETH[Rx/Tx], COM1[Rx/Tx], COM2[Rx/Tx]
Statistics For Rx/Tx Packets on User interfaces (ETH, COM1, COM2) and for User data and Radio protocol (Repeates, Lost, ACK etc.) on Radio channel
Graphs For Watched values and Statistics
History (Statistics, Neighbours, Graphs) 20 periods (configurable, e.g. days)
SNMP SNMPv1, SNMPv2
Trap alarms generation for Watched values
Monitoring Real time/Save to file analysis of all physical interfaces (RADIO, ETH, COM1, COM2) and some internal interfaces between software modules (e.g. Terminal servers, Modus TCP server etc.)
Standards
CE (RED)FCCATEX, RoHS
Radio ETSI EN 300 113-2 V1.5.1
ETSI EN 302 561 V1.3.2
FCC Part 90
EMC (electromagnetic compatibility) ETSI EN 301 489-1 V1.9.2
ETSI EN 301 489-5 V1.3.1
IEEE 1613:2009 Class 1
Safety EN 60950-1:2006
EN 60950–1:2006/A11:2009
EN 60950–1:2006/A12:2011
EN 60950–1:2006/A1:2010
Vibration and shock EN 61373:1999
Seismic qualification IEC 980:1989 (seismic category 1a)
Hazardous locations EN 60079-0:2012
EN 60079-11:2012

(1) 50 kHz channel spacing is HW dependend. Units with older version boards are still in production. 50 kHz channel spacing requirement kindly specify in your order; 6.25 kHz channel spacing is not available for RipEX-928

(2) Data speed varies and depends heavily on the data structure, optimization effectivity, protocol on Radio channel, signal budgets and many other parameters of the network. Practical tests are recommended.

(3) for output power 10 W it is recommended to use input power above 11 VDC, RipEX-470, RipEX-928 – max. RF Output power 8W

(4) not broadcast

  • Режим Циклического опроса, Режим Связь по событию, Режим Mesh-сети
  • SCADA и Телеметрия
  • Вода
  • Нефть и Газ
  • Электричество
  • Распределительные сети
  • POS и ATM
  • Лотерейные сети
  • Погода
  • Redundant hot standby chassis (fully monitored, hot swappable, 1+1 redundant)
  • Two booted-up standard RipEX units inside
  • Automatic switchover capability on detection of failure
  • Suitable for Central sites, Repeaters or Important remote sites where no single point of failure is required
  • Details
  • Part No.: RipEX-HS
ripex_hs01
  • For WiFi service access to the web interface via USB connector
  • Built-in DHCP server (up to 5 leases)
  • To access the RipEX always use the fixed IP 10.9.8.7
  • Part No.: OTH-W1-WIFI
edimax_17
  • Для организации сервисный доступ к вэб-интерфейсу через разъём USB
  • Встроенный сервер DHCP
  • Чтобы получить доступ к RipEX всегда используют зафиксированный IP 10.9.8.7
axaga-ade_xa
  • Для 3 штук радиомодемов RipEX
  • Подходит для функциональной демонстрации
  • Содержит все принадлежности RipEX
  • Готов к полному лабораторному испытанию работы
  • Возможно использовать для измерения сигнала «в поле» (N-соединитель для внешней антенны, питание от батарей)
  • Крепкий корпус, высокопрочная пластмасса ABS.
  • Пыленепроницаемый, воздухонепроницаемый, водонепроницаемый
  • Содержит
    • Скобки для установки трех RipEX (радиомодемы поставляются отдельно)
    • 1x блок питания MS2000/24
    • 1x Резервная батарея Datasheet
    • 3x Эквивалента антенны
    • 1x кабель для подключения внешней антенны
    • 1x L-скобка, 1x образец крепления на плоскость
    • 1x X5 — адаптер ETH/USB
    • 1x адаптер Wifi
    • 1x Силовой кабель
  • Внешний габарит: 455 x 365 x 185 мм
  • Вес. 4 кг (без радиомодемов RipEx)
case_01b
  • Внешнее крепление
  • Для вертикальной установки
  • К DIN-рейке или непосредственно на поверхность
l_bracket_01b
  • Внешнее крепление
  • Для установки на плоскость
  • Непосредственно на плоскую поверхность установки (ящик, стена)
f_bracket_01b
  • 1U высота
  • Готов к установке с одним RipEX
  • Может быть собран с электропитаниями
    • 100 – 256 V AC / 24 V DC
    • Обычный источник питания 230 V AC / 24 V (12 V) DC
    • Обычный источник питания 48 V DC / 24 V (12 V) DC
    • MS2000/12 + автономная батарея
rack_singleb_2
  • 1U высота
  • Готов к установке с двумя RipEX
  • Может быть собран с двумя электропитаниями
    • 100 – 256 V AC / 24 V DC
    • Обычный источник питания 230 V AC / 24 V (12 V) DC
    • Обычный источник питания 48 V DC / 24 V (12 V) DC
rack19_2b
supply_01
  • Для лабораторного тестирования
  • 50 Ом
  • До 1 Вт выходной мощности
dummy_01b
  • Lightning arrester for high-frequency transmitters of up to 95W and 3.5GHz
  • Serves to protect coaxial cables and telecomms equipment
  • Deployed between zones PLZ0A(B) and LPZ1
  • Also suitable for the PLZ0A zone, serving as a lightning conductor
  • Thanks to the F/F design, neatly fits in place of the PG9 zone-interface connector
  • A straightforward to replace gas-based lightning arrester (5-year manufacturer recommended replacement interval)
  • Datasheet OTH-HX090F/F
  • Part No.: OTH-HX090F/F
coax_01b
  • 50 cm (19.7 in)
  • RG58
  • TNC male – N male
  • For antenna feedline extension inside of the cabinet, e.g. between RipEX and antenna surge protection
  • Part No.: RipEX_C_NM_50
feedline_cable_b
  • For Migration Solution
  • Automatically manages antenna switching: when one base station transmits, the other one is disconnected from the common antenna
  • Attenuation between antenna connectors > 50 dB
  • Insertion loss max. 4.5 dB in full frequency range
  • RF output power of connected second radio modem up to 25 watts (duty cycle 50%)
  • Different models for different frequency bands: 135-174 MHz, 300-340 MHz, 400-470 MHz
  • Includes 3 cables RG58 each 50 cm (20 in) long: 1x SMA(f)-TNC(m), 2x SMA(f)-N(f)
  • Panel or DIN rail mounting
  • Part No.: RipEX_MIG_AAS
AAS
  • For Migration Solution
  • RS232 cable between RipEX and legacy base station
  • 2m (80 in) long
  • Crossing cable (null-modem), Rx->Tx, Tx->Rx, GND
  • ‘Carrier On’ contact for legacy base station keying (Relay Dry Contact), managed by CTS envelope from RipEX
  • DSUB9M – DSUB9M, ‘open wires’ for ‘Carrier On’ contact for legacy base station
  • Part No.: RipEX_MIG_232
migration_serial
  • Heavy duty, tested in all environments
  • 3rd party products, recommended by RACOM
  • Frequency ranges correspond with RipEX one‘s
  • Dipoles, Double dipoles, Short and Long Yagi‘s for all bands
Antenna types and details
antenna_01

Calculations

RipEX settings

Operating Mode
Radio protocol
ACK
Channel spacing [kHz]
Mode
Modulation type
Modulation rate [kbps]
FEC



Use our calculations for a simplistic overview of RipEX network performance. RipEX settings are common for both independent parts – Payload bitrate and Netwok performance. Payload bitrate gives you a quick and easy idea of the possible bitrate in the RipEX network. Network performance is the more robust and detailed option. See the details in respective helps.

Payload bitrate

Based on this calculation, one can see the effect packet length has on the resulting bitrate. Since the RipEX radio protocol overhead per packet is fixed, the longer the user data are, the higher the payload bitrate.

 Average message size bytes
User data size without any headers (IP, TCP, UDP, …).
 Payload bitrate kbps
The payload bitrate in kbps. Since RipEX uses customized IP packet on the Radio channel, payload bitrate includes 28 bytes of IP packet overhead – 20B IP header and 8B UDP header. This calculation assumes using the UDP as the Layer 4 protocol. If you are using TCP, the resulting bitrate would be lower due to higher TCP overhead – you can use our TCP proxy functionality to optimize the communication (see the Manual).
 One-hop forwarding time msec
The average time in milliseconds to transmit a single packet between two RipEX units.

Network performance

Network performance calculation is intended to give you a quick performance overview based on several basic parameters.

 Total Number of sites
Number of RipEX units in the network. The minimum number of RipEX units is three (including the local unit). The calculations work with collision probabilities in the report-by-exception type of networks and are mainly intended for networks with many (> 5) units.
 Average hops per path to remote
Average hop count to the remote sites. E.g. 9 remote stations directly connected to the center (one radio hop) and one remote station over one repeater (two radio hops) results in 1.1.
Average message size
User data size without any headers (IP, TCP, UDP, …).
center => remote bytes
remote => center bytes
Interface speed
Ethernet interface speed or the baud rate [bps] for the serial (COM) interface. Using TCP instead of UDP lowers the total network capacity due to the higher TCP overhead (ETH – UDP/IP and serial options are equal.
center
remote
Processing time
Time for the RTUs / SCADA devices to process queries.
center msec
remote msec

Polling Cycle (Single master)

 Average RTT per remote msec
Round Trip Time (RTT) is the time required for a packet to travel from the source (SCADA center) to the destination (remote RTU) and back again.
 Total polling cycle sec
The time required for the master (SCADA center) to poll all slaves (remote RTUs) one by one and to receive their responses.

Mesh mode

In mesh type networks, all radio modems can access each other randomly and spontaneously. Mesh networks can also host polling or report-by-exception applications, even in several instances.
 Total IP network capacity bytes/sec
Total network capacity in bytes per second (includes IP packet overhead). The resulting number refers to the maximum number in the optimally designed RipEX network. The more hops per path, the less overlap, and consequently more capacity left for simultaneous transmissions from different remotes. That is the reason for a higher capacity with more hops in the network. Nevertheless, that figure can be fully used only when there is a significant portion of communication load among the remotes themselves, or from remotes to e.g. local concentrators. When all messages have eventually to reach the single master station over the same radio channel, any calculation of total network capacity loses its sense, for obvious reasons. Certainly such a "central radio bottleneck" can (and should) be eliminated by e.g. adding extra channels or wire connections to dominant repeaters or bypass dominant repeaters using more radio hops. Generally, every network employing narrowband radios requires "capacity-aware design".
Note: Total network capacity assumes that all radios in the network operate on the same RF channel.
 Total application network capacity bytes/sec
Total network capacity in bytes per second, but no IP packet overhead is included.
 Average message delivery time msec
Average time required for a message to be successfully delivered within the RipEX network in the report-by-exception mode (i.e. from the center to the remote unit).
Radio protocol Flexible only
Radio protocol Flexible only (Operating Mode = Router)
JavaScript must be enabled.
RipEX - По-русски
RU Gost gost-ru.pdf1 208 kB2013/04/11
Рекламный буклет - По-русски A3 - ver.1.4 RipEX_data_A3_ru.pdf1 040 kB2015/02/20
Рекламный буклет - По-русски A4 - ver.1.4 RipEX_data_A4_ru.pdf1 019 kB2015/02/20
RipEX
Application notes ripex-app-en.pdf11 710 kB2017/08/18
DEMO handbook ripex-case-man-en.pdf3 604 kB2016/07/12
Datasheet RipEX - A3 - ver.1.11 ripex-dsA3-en.pdf1 603 kB2017/08/14
Datasheet RipEX - A4 - ver.1.11 ripex-dsA4-en.pdf1 645 kB2017/08/14
RipEX Radio modem & Router - User manual ripex-man-en.pdf13 323 kB2017/08/17
RipEX - case studies
Power distribution - CFE, Mexico ripex-cs-cfe-en.pdf2 902 kB2016/02/25
Water management - WSC, Malta ripex-cs-wsc-en.pdf1 281 kB2015/09/24
RipEX - press releases
Press release RipEX - CFE tender ripex-pr-cfe-en.pdf233 kB2012/11/02
Press release RipEX - JEPCO tender ripex-pr-jepco-en.pdf200 kB2014/09/17
Press release RipEX - Product launch ripex-pr-launch-en.pdf96 kB2011/06/20
RipEX - info sheets
Base Driven protocol ripex-base-driven-protocol-is.pdf620 kB2016/11/02
Data speed ripex-data-speed-is.pdf173 kB2017/07/03
Migration solution ripex-migration-solution-is.pdf319 kB2016/09/19
RipEX, version 1.7.1.0
RipEX Firmware package 1.7.1.0 ra1-RACOM-1.7.1.0.cpio10 967 kB2017/08/17
RipEX firmware Release notes ripex-fw-rn-en.pdf153 kB2017/08/16
RipEX – MIB database ripex-mib.zip25 kB2017/04/04
RipEX – Zabbix templates ripex-zabbix.zip79 kB2017/08/17
Antennas
Antenna 135-150 MHz, dipole, 4.6 dBi ANT-135-MHz-OV138-1.pdf49 kB2013/01/08
Antenna 135-150 MHz, double dipole, 7.6 dBi ANT-135-MHz-OV138-2.pdf51 kB2013/01/07
Antenna 136-150 MHz, omni, 5.1 dBi ANT-136-MHz-KA138-3.pdf46 kB2013/01/11
Antenna 137-144 MHz, 3 Yagi, 8 dBi ANT-137-MHz-SA138-3.pdf53 kB2013/01/08
Antenna 137-144 MHz, 5 Yagi, 10 dBi ANT-137-MHz-SA138-5.pdf53 kB2013/01/08
Antenna 137-144 MHz, 5 Yagi, 10 dBi ANT-144-MHz-SA140-3.pdf53 kB2013/01/08
Antenna 144-152 MHz, 5 Yagi, 10 dBi ANT-144-MHz-SA140-5.pdf53 kB2013/01/08
Antenna 146-158 MHz, omni, 5.1 dBi ANT-146-MHz-KA140-3.pdf46 kB2013/01/11
Antenna 150-174 MHz, dipole, 4.6 dBi ANT-150-MHz-OV160-1.pdf44 kB2013/01/07
Antenna 150-174 MHz, double dipole, 7.6 dBi ANT-150-MHz-OV160-2.pdf51 kB2013/01/07
Antenna 152-162 MHz, 3 Yagi, 8 dBi ANT-152-MHz-SA150-3.pdf53 kB2013/01/08
Antenna 152-162 MHz, 5 Yagi,10 dBi ANT-152-MHz-SA150-5.pdf53 kB2013/01/08
Antenna 152-166 MHz, omni, 5.1 dBi ANT-152-MHz-KA150-3.pdf46 kB2013/01/11
Antenna 158-174 MHz, omni, 5.1 dBi ANT-158-MHz-KA160-3.pdf47 kB2013/01/11
Antenna 159-174 MHz, 3 Yagi, 8 dBi ANT-159-MHz-SA160-3.pdf53 kB2013/01/08
Antenna 159-174 MHz, 5 Yagi, 10.1 dBi ANT-159-MHz-SA160.5.pdf55 kB2013/01/08
Antenna 300-330 MHz, omni, 5.1 dBi ANT-300-MHz-KA300-3.pdf41 kB2013/01/11
Antenna 300-355 MHz, 5 Yagi, 9 dBi ANT-300-MHz-SA300-5.pdf54 kB2012/05/22
Antenna 300-355 MHz, 9 Yagi, 12 dBi ANT-300-MHz-SA300-9.pdf53 kB2012/05/22
Antenna 300-355 MHz, dipole, 4.6 dBi ANT-300-MHz-OV300-1.pdf50 kB2013/01/08
Antenna 300-355 MHz, double dipole, 9.2 dBi ANT-300-MHz-OV300-2.pdf49 kB2013/01/08
Antenna 330-355 MHz, omni, 5.1 dBi ANT-330-MHz-KA330-3.pdf41 kB2013/01/11
Antenna 350-380 MHz, 5 Yagi, 8.7 dBi ANT-350-MHz-SA350-5.pdf54 kB2012/05/22
Antenna 350-380 MHz, 9 Yagi, 12.5 dBi ANT-350-MHz-SA350-9.pdf53 kB2012/05/23
Antenna 350-380 MHz, dipole, 4.6 dBi ANT-350-MHz-OV350-1.pdf43 kB2012/05/22
Antenna 350-380 MHz, double dipole, 9.5 dBi ANT-350-MHz-OV350-2.pdf45 kB2012/05/22
Antenna 350-380 MHz, omni, 5.1 dBi ANT-350-MHz-KA350-3.pdf41 kB2013/01/11
Antenna 380-400 MHz, omni, 5.1 dBi ANT-400-MHz-KA380-3.pdf42 kB2017/06/21
Antenna 380-410 MHz, 5 Yagi, 8.7 dBi ANT-380-MHz-SA380-5.pdf55 kB2012/05/22
Antenna 380-410 MHz, 9 Yagi, 12.5 dBi ANT-380-MHz-SA380-9.pdf54 kB2012/05/22
Antenna 380-410 MHz, dipole, 4.6 dBi ANT-380-MHz-OV380-1.pdf48 kB2013/01/08
Antenna 380-410 MHz, double dipole, 9.5 dBi ANT-380-MHz-OV380-2.pdf50 kB2013/01/08
Antenna 400-432 MHz, omni, 5.1 dBi ANT-400-MHz-KA400-3R.pdf47 kB2013/01/11
Antenna 400-435 MHz, 5 Yagi, 8.6 dBi ANT-400-MHz-SA400-5R.pdf54 kB2012/05/22
Antenna 400-435 MHz, 9 Yagi, 12.7 dBi ANT-400-MHz-SA400-9R.pdf52 kB2012/05/22
Antenna 400-435 MHz, dipole, 4.6 dBi ANT-400-MHz-OV400-1R.pdf47 kB2013/01/08
Antenna 400-435 MHz, double dipole, 9.5 dBi ANT-400-MHz-OV400-2R.pdf49 kB2013/01/08
Antenna 430-470 MHz, 5 Yagi, 8.7 dBi ANT-430-MHz-SA440-5R.pdf54 kB2012/05/22
Antenna 430-470 MHz, 9 Yagi, 12.5 dBi ANT-430-MHz-SA440-9R.pdf53 kB2012/05/22
Antenna 430-470 MHz, dipole, 4.6 dBi ANT-400-MHz-OV430-1R.pdf48 kB2012/05/22
Antenna 430-470 MHz, double dipole, 7.2 dBi ANT-400-MHz-OV430-2R.pdf50 kB2012/05/22
Antenna 440-470 MHz, omni, 5.1 dBi ANT-440-MHz-KA400-3.pdf41 kB2013/01/11
Others
Backup battery (12V/5Ah, FASTON.250) 12FGH23.pdf119 kB2012/05/23
Coaxial overvoltage protection 100-512 MHz, N(f)/N(f) OTH-VHF50HN.pdf414 kB2017/05/12
Fan kit for RipEX - User manual ripex_fan_kit-m-en.pdf580 kB2015/02/27
PWS AC/DC-AD-155A MW_AD-155-spec.pdf351 kB2012/05/22
PWS-AC/DC-DR-75-12 MW_DR-75-spec.pdf259 kB2012/05/22
WSC Malta whitepaper wsc_psaila.pdf443 kB2015/09/24
RipEX Firmware archive
