Radio módem RipEX | Módem de radio SCADA | Módem VHF/UHF | Módem SCADA

	RipEX2	RipEX
Veloc. máx.	1.7 Mbps / 256QAM	166 kbps / 16DEQAM
Veloc. / 25 kHz	167 kbps	83 kbps
Tam. de canal	6.25 – 300 kHz	6.25 – 50 kHz
Interfases	4×ETH, 1×SFP, 1×COM, 1×USB	1×ETH, 2×COM, 1×USB
IPsec	Sí	Sí
AES256	Sí	Sí
RADIUS	Sí	No
Firewall	Sí	Sí
Acceso	4 niveles	2 niveles
Full-duplex	Sí	No

PEDIR COTIZACIÓN

Product overview

Hoja de datos

VIDEO DEL PRODUCTO

PRESENTACIÓN TÉCNICA

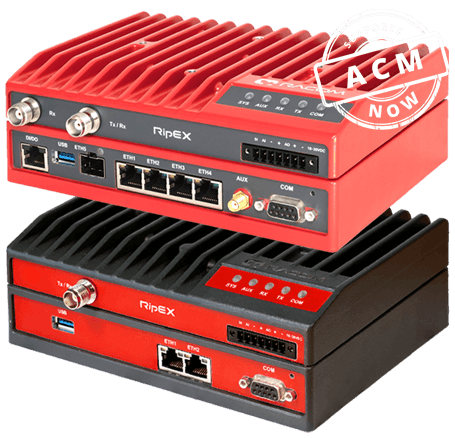

RipEX es una plataforma de radio modem reconocida por su efectividad y capacidad de transporte de datos en cualquier entorno de tiempo real. Los radio modems RipEX son dispositivos IP nativos, definidos por software con SO Linux que han sido diseñados con atención a los detalles, al desempeño y a la calidad. Todos los conceptos importantes e innovadores han sido implementados cuidadosamente.

RipEX, de 1^ª generación, es un radio modem de óptima calidad, probado en el mercado desde 2011 y utilizado en miles de instalaciones.

RipEX2, de 2^ªgeneración, fue introducido en 2018. Este radio modem más potente ofrece mejoras considerables, especialmente en términos de velocidad de datos, seguridad y número de interfases.

RipEX-HS, una estación maestra de 19” hot-standby totalmente redundante con dos radios y dos fuentes de alimentación, disponible para RipEX y RipEX2, es el último miembro de la familia RipEX.

Todos los dispositivos RipEX proporcionan un servicio confiable 24×7 para aplicaciones de misión crítica tales como SCADA y telemetría para servicios públicos de electricidad, agua, distribución de petróleo y gas, y muchas otras aplicaciones.

Take the opportunity to remotely access and test a live RipEX links.
RipEX: the first unit you may access here, the second here.
RipEX2: the first unit you may access here, the second here.
(admin/admin for all units)

Dispositivo IP nativo

Modo Bridge (puente): utiliza un protocolo transparente sobre el canal de radio, es decir, los paquetes recibidos en cualquier interfaz se transmiten a las respectivas interfases en todas las unidades de la red. Los paquetes recibidos en una interfaz serial se transmiten a todas las interfases seriales COMs en los sitios remotos, permitiéndole conectar más RTUs a cada unidad remota.
Modo Router: RipEX trabaja como un router IP estándar con todas las interfases: (radio y 1 a 5 puertos Ethernet) y 1 o 2 puertos seriales COM. Cada uno de los cinco puertos Ethernet en RipEX2 puede configurarse como un Switch o un Router. Hay dos opciones de protocolos en el canal de radio: Flexible, Malla (mesh) ilimitada sin estaciones base; Base driven donde todas las transmisiones de paquetes son administradas por una estación base.

Lista de funciones

Bridge

Red transparente
Las colisiones no son resueltas en el canal de radio=> Adecuado para sistemas maestro-esclavo
Es posible implementar repetidores

El modo Router tiene estas características adicionales:

Capacidades de routing
Switch
Protocolo en canal de radio flexible o Base driven
Modo nómada
Implementación de protocolos SCADA
IPsec
GRE
NAPT
Firewall
DHCP
Shaping
QoS
ARP proxy
TCP proxy

Velocidad y capacidad de transporte de datos

Velocidad de datos

Ancho de canal	Velocidad de datos bruta		Capacidad posible de transporte de datos
	RipEX	RipEX2	RipEX	RipEX2
6.25 kHz	21 kbps	42 kbps	> 25 kbps	> 50 kbps
12.5 kHz	42 kbps	83 kbps	> 50 kbps	> 100 kbps
25 kHz	83 kbps	167 kbps	> 100 kbps	> 200 kbps
50 kHz	167 kbps	333 kbps	> 200 kbps	> 400 kbps
100 kHz	–	555 kbps	–	> 700 kbps
150 kHz	–	925 kbps	–	> 1.1 Mbps
200 kHz	–	1.1 Mbps	–	> 1.4 Mbps
250 kHz (*)	–	1.3 Mbps	–	> 1.7 Mbps
300 kHz (*)	–	1.7 Mbps	–	> 2.1 Mbps

(*) Available only in Bridge mode

Siempre proporciona una velocidad de datos óptima mientras se mantiene la fiabilidad de la comunicación en un entorno NLOS
La capacidad posible de transporte de datos de la red se logra mediante
– Tiempos mínimos de conmutación Rx/Tx y sincronización.
– Protocolo de radio óptimo para la aplicación
–Compresión de datos: los datos siempre se comprimen (compresión Zlib, decimación LZ77 y codificación Huffman) y se comparan con el tamaño del paquete original. Se transfiere el paquete más pequeño.
– Optimización: optimización del flujo de paquetes en el canal de radio, compresión avanzada de datos y encabezados Ethernet/IP/TCP/UDP
Frecuencia única o frecuencia doble con diferentes canales para operación Rx y Tx
– RipEX – half duplex
– RipEX2 – half duplex o full duplex
Proxy TCP, Terminal server, elimina la transferencia de encabezado TCP sobre el canal de radio
Modo Stream (RipEX): la transmisión comienza inmediatamente en el canal de radio, sin esperar el final de la trama recibida en COM => latencia cero
Posibilidad de configurar diferentes velocidades de datos para cada uno de los enlaces individuales de cada radio modem
Velocidad automática: el receptor se ajusta automáticamente a la tasa de datos de la trama entrante
ACM (codificación y modulación adaptativa) bi-direccional extremadamente rápida y FEC adaptativa (corrección de errores hacia adelante) proporcionan automáticamente una velocidad óptima en ambas direcciones y permiten el uso de la máxima modulación posible y la FEC mínima en tiempo real por cada paquete (RipEX2)
Calcule el desempeño de una red RipEX aquí
Hoja informativa

Protocolos de radio

La elección del protocolo sobre el canal de radio es la parte más crítica para optimizar la capacidad de transporte de datos de la red. Maneja la forma en que los radio modems acceden a un canal de radio para transmitir datos, garantiza la entrega de paquetes y elimina las colisiones de paquetes.

RipEX ofrece tres protocolos diferentes que han sido optimizados para diferentes aplicaciones, desde la transferencia tradicional de datos seriales hasta el moderno TCP/IP, tal como IEC104, lo que hace al equipo RipEX fiable y estable, incluso con un alto número de RTUs.

Cuenta con tres protocolos diferentes en el canal de radio, optimizados para diversas aplicaciones:

	Transparente	Flexible	Base driven
Topología	Cualquiera	Árbol	Estrella
Repetidores	1 o 2 posibles	Ilimitados	Uno en cada enlace
Modo de dispositivo	Bridge	Router	Router
Aplicación	Maestro-esclavo	Cualquiera	Cualquiera, optimizada para TCP/IP
Estaciones base	Disponible	Disponible	Dedicado
Colisiones	No controladas	Controladas	Imposible
Confirmación de paquetes	No	Sí	Sí
Modo nómada	No	Sí	No

Transparente / Bridge

Diseñado para topología en estrella, soporte de repetidores
Completamente transparente
Sin capacidad de evitar colisiones (colisiones no controladas)
Todos los mensajes recibidos desde las interfases de usuario se transmiten inmediatamente al canal de radio, sin ninguna comprobación ni procesamiento => latencia mínima
Adecuado para aplicaciones de consulta maestro-esclavo

TRANSPARENTE

Flexible / Router

Diseñado para topología de árbol ilimitada con muchos repetidores y derivaciones
Cada radio puede funcionar como estación de base, un repetidor, un remoto, o todos simultáneamente
Punto a punto ilimitado, cualquier radio puede comunicarse directamente con cualquier otro
Protocolo anticolisión en el canal de radio (colisiones controladas)
El acceso al canal de radio es una combinación propietaria de LBT, CSMA y TDMA
Alta fiabilidad: cada paquete se transfiere como un unicast confirmado
Adecuado para consulta maestro-esclavo, o incluso multimaestros-esclavo, y reporte por excepción desde remotos en forma concurrente
Modo nómada
- Enrutamiento automático establecido entre el centro y remotos nómadas
- Cualquier unidad estática existente se puede configurar como estación base nómada
- Los remotos nómadas se conectan automáticamente a la mejor estación base disponible
- Expansión de la red: sin cambios en las tablas de enrutamiento
- Portabilidad: los remotos nómadas pueden ser transferidos de una base a otra
- Nota de aplicación

Hoja informativa

FLEXIBLE

Base driven / Router

Diseñado para topología en estrella. Soporta repetidores
Todo el tráfico es manejado completamente por la estación base
Protocolo sin colisiones en el canal de radio (nunca hay una colisión en la red)
El acceso al canal de radio es concedido por un algoritmo determinista propietario
Alta fiabilidad: cada paquete se transfiere como un unicast confirmado
Más del 90% de la capacidad del canal de radio se dedica a datos de usuario
Hasta 255 remotos en una estación base
Optimizado para TCP/IP, especialmente para IEC104
Tiempos de respuesta estables con mínima fluctuación
Distribución equitativa de capacidad de canal entre los remotos
Adecuado también para redes con colisión cuando un remoto no es escuchado por otros remotos y/o se utilizan diferentes frecuencias de Rx y Tx

Hoja informativa

BASE DRIVEN

Protocolos SCADA

Seriales

Modbus, IEC101, DNP3, PR2000, Comli, DF1, Profibus, Async Link, C24, Cactus, RP570, Slip, Siemens 3964® y otros
Las direcciones del protocolo serie SCADA se mapean con las direcciones IP de RipEX

Ethernet

Los protocolos TCP (UDP) (p. ej. IEC104, DNP3/TCP, etc.) pueden manejarse en forma transparente, usando Terminal server o Proxy TCP
Conversor integrado Modbus RTU / Modbus TCP

Seguridad e integridad

Dispositivo (RipEX2)

Detección de sabotaje por apertura de radio, FIPS 140-2 nivel de seguridad 2,3
FW firmado digitalmente

Administración

HTTPS (HTTP) para interfaz web
Certificado SSL (X.509) para https
Certificado SSL propio, hasta 2048 bits para https
Interfaz SSH para CLI
SSH para acceso rápido a administración remota

SNMP v3 (v1, v2c)

Control de acceso

RipEX

Control de acceso basado en roles (RBAC), 2 usuarios por nivel
- Guest (invitado): solo lectura
- Admin: acceso completo

RipEX2

Control de acceso basado en roles (RBAC), usuarios ilimitados por nivel
- Guest (invitado): solo lectura
- Tech (técnico): configuración excluida la seguridad
- Sectech: Tech + seguridad
- Admin: acceso completo
Administración de contraseñas
- Complejidad (configurable sí/no)
- Expiración de validez de contraseñas (tiempo configurable)
- Bloqueo (número configurable de intentos fallidos)
- Tiempo máximo de inactividad (configurable)
Alerta ante varios inicios de sesión fallidos
RADIUS
802.1x
Mejora continua, sin puerta trasera (backdoor)

Seguridad de datos

Cifrado de datos: AES256
- Clave criptográfica propia o generada aleatoriamente
- Sistema automatizado de gestión de claves (RipEX2)
IPsec
- Túnel cifrado de extremo a extremo
- Autenticación mutua de par a nivel de red
- Autenticación de origen de datos
- Control de integridad de datos (p. ej. MD5, SHA 1, 256, 384, 512)
- Cifrado de datos (p. ej. 3DES, AES128, 192, 256)
- Grupos Diffie-Hellman Perfect Forward Secrecy (Secreto perfecto hacia adelante, PFS):
  - Grupos normales: modp1024, modp1536, modp2048, modp3072
  - Grupos de curva elíptica NIST: ecp192, ecp224, ecp256, ecp384, ecp512
  - Grupos de curva elíptica Brainpool: ecp224bp, ecp256bp, ecp384bp, ecp512BP
- Protección de respuesta contra sabotaje
- Intercambio periódico de claves criptográficas (IKE)

Firewall

Firewall Linux con rango completo de funciones
Capa 2 – MAC, Capa 3 – IP, Capa 4 – TCP/UDP
Todo el tráfico no deseado se bloquea en los bordes de la red

Canal de radio

Bandas de radio autorizadas (operación no compartida)
FEC, entrelazado, compresión de datos propietaria
Control de integridad de datos CRC32 en canal de radio
Protocolo propietario en canal de radio con confirmación de paquetes
Rutas de respaldo

Fáciles de configurar

Interfaz web
– intuitiva, todos los parámetros de configuración en una sola página
– Responsive, amigable para smartphones y tabletas
Asistentes de instalación – configuración rápida y fácil
Soporte de usuario multi-capas
– Globos, ayudas en interfase web
– Manual, notas de aplicación, videos del producto
Acceso remoto rápido: solo se transfieren por el canal de radio los datos necesarios desde la unidad remota, la página html es descargada desde la unidad local.
Posible actualización de firmware a través del aire
Actualización automática de firmware y de licencias de SW desde disco flash
Administración no intrusiva del tráfico del usuario vía USB usando un adaptador ETH/USB o bien un adaptador WiFi/USB con DHCP o vía ETH
CLI vía SSH
SNMP v3 (v1, v2c)

VÍDEOS TUTORIALES

Diagnósticos

Diagnósticos y gestión de red integrados
Prueba de enlace de radio: ping con RSS, calidad de datos, homogeneidad separada para cada salto de radio
Monitoreo: Análisis de todas las interfases en tiempo real y almacenamiento en archivo.
Valores observados y su difusión incluyendo alarmas
(TXLost, Ucc, Temp, PWR, VSWR, ETH [Rx/Tx], COM1,2 [Rx/Tx])
Vecinos: Conteo, RSS, DQ + valores observados de unidades vecinas
Estadísticas: Estadísticas detalladas de cada enlace de radio y de todas las interfases de usuario
(Paquetes Rx/Tx, bytes Rx/Tx, repeticiones, pérdidas, rechazos…)
Gráficos: Muestreo en tiempo real significa 10 muestras guardadas incluso antes de una alarma
Historia: 20 periodos (p. ej. días) guardados de estadísticas, gráficos, valores observados
Monitoreo remoto basado en SNMP => no requiere software de gestión de red propietario
Notificación SNMP (Traps SNMP o Informes SNMP confirmados) generada cuando se superan los umbrales preestablecidos de valores observados
Entrada digital de alarma, salida digital de alarma
Disco flash externo: Actualización automática de firmware, carga de licencias de SW, respaldo/restauración de configuración, carga y configuración de certificado SSL, descarga de paquete de soporte técnico

Largo alcance

Cada salto de radio alcanza generalmente de 5 a 50 km, hasta 100 km
No se requiere línea de vista
Alta resistencia a interferencia y propagación por trayectorias múltiples
Potencia de salida de 0.1 a 10 W
Cualquier unidad puede trabajar simultáneamente como un repetidor
Número ilimitado de repetidores en la red.
Herramientas integradas para planificación de red y pruebas
Redes híbridas: cualquier red IP (WLAN, Internet, etc.) puede interconectar unidades RipEX

Sensibilidad excepcional

	RipEX		RipEX2
Ancho de canal	2CPFSK	16DEQAM	2CPFSK / DPSK	16DEQAM	64QAM	256QAM
6.25 kHz	-117 dBm	-105 dBm	-122 dBm / 2CPFSK	-108 dBm	-104 dBm	-100 dBm
12.5 kHz	-116 dBm	-102 dBm	-120 dBm / 2CPFSK	-106 dBm	-102 dBm	-98 dBm
25 kHz	-114 dBm	-99 dBm	-118 dBm / 2CPFSK	-104 dBm	-99 dBm	-96 dBm
50 kHz	-110 dBm	-98 dBm	-112 dBm / DPSK	-101 dBm	-97 dBm	-93 dBm
100 kHz			-109 dBm / DPSK	-98 dBm	-94 dBm	-89 dBm
150 kHz			-108 dBm / DPSK	-96 dBm	-92 dBm	-87 dBm
200 kHz			-106 dBm / DPSK	-95 dBm	-91 dBm	-86 dBm
	detalle

Sensitivity for BER 10^-6, FEC 3/4

Exceptional RF Output power

	RipEX1			RipEX2
Modulation	PEP [dBm]	RMS [dBm]	RMS [W]	PEP [dBm]	RMS [dBm]	RMS [W]
2CPFSK	20 – 40 dBm	20 – 40 dBm	0,1 – 10 W	20 – 40 dBm	20 – 40 dBm	0,1 – 10 W
4CPFSK	20 – 40 dBm	20 – 40 dBm	0,1 – 10 W	20 – 40 dBm	20 – 40 dBm	0,1 – 10 W
DPSK	20 – 36 dBm	27 – 33 dBm	0,5 – 2 W	20 – 40 dBm	20 – 37 dBm	0,1 – 5 W
π/4-DQPSK	20 – 36 dBm	27 – 33 dBm	0,5 – 2 W	20 – 40 dBm	20 – 37 dBm	0,1 – 5 W
D8PSK	20 – 37 dBm	27 – 33 dBm	0,5 – 2 W	20 – 40 dBm	20 – 36 dBm	0,1 – 4 W
16DEQAM	20 – 38 dBm	27 – 33 dBm	0,5 – 2 W	20 – 40 dBm	20 – 35 dBm	0,1 – 3,2 W
64QAM	–	–	–	20 – 40 dBm	20 – 34 dBm	0,1 – 2,5 W
256QAM	–	–	–	20 – 40 dBm	20 – 33 dBm	0,1 – 2 W
	SW configurable [RMS, W] FSK: 0.1 – 0.2 – 0.5 – 1.0 – 2.0 – 3.0 – 4.0 – 5.0 – 10 (³) W QAM: 0.5 – 1.0 – 2.0 W			SW configurable [PEP, dBm] FSK, QAM: 1 dB step

PEP vs. RMS application note

Confiabilidad

3 años de garantía
-40 a +70 °C
Diseño industrial robusto
Aprobado para ubicaciones peligrosas (ATEX)
Robustecido para operación en subestación de energía eléctrica (IEEE 1613)
Resistente a golpes y vibraciones, calificación sísmica
Las unidades se prueban en una cámara climática (caliente/frío) con transmisión de datos reales
Componentes industriales para operación en condiciones de trabajo extremo
Los componentes se obtienen exclusivamente de fabricantes o distribuidores autorizados
Chasis robusto de aluminio moldeado a presión
RipEX-HS: chasis 19” hot-standby redundante

VIBRATION AND SHOCK TEST

Escalabilidad

Modelos de HW

El mismo equipo opera como base, repetidor o estación remota => minimización de inventario, permite una fácil reconfiguración de la red
Diferentes modelos
Chasis rack de 19″

RipEX

Uno o dos puertos de antena de Rx y Tx o 1Rx/Tx
Módulo GPS interno (sincronización NTP)

RipEX2

Dos puertos de antena configurables por SW: 1 Rx/Tx o 1 Rx + 1 Tx
Ranura mPCIe para tarjetas de expansión (GPS, 4G/3G/2G, 2 unidades RS232…)

Licencias de SW

Las licencias de autorización de SW permiten usar o agregar opciones avanzadas solamente cuando y donde se necesiten
Protección de inversiones futuras: actualización gradual
Licencias temporales: permiten probar las opciones antes de comprarlas
Prueba gratis de licencia maestra: todas las opciones con código por 30 días en cada RipEX

RipEX

Router, velocidad, COM2, 10 W, rutas de respaldo, maestra

RipEX2

Protocolos, Seguridad, Velocidad, SFP, Fuente, Maestra

Ahorro de energía

Listo para alimentar con panel solar
Modo Sleep (reposo): el equipo despierta mediante entrada digital Sleep o por RTC interna (RipEX2)
Modo Save (ahorro): el equipo despierta mediante un paquete recibido por el canal de radio o mediante entrada digital Sleep

Rutas de respaldo

Trayectoria verificada entre dos direcciones de IP RipEX (incluso detrás de un repetidor o LAN)
Si la ruta principal falla debido a pérdida de paquetes o RSS débil, conmuta automáticamente a ruta de respaldo
La(s) ruta(s) de respaldo se verifican de forma continua, es decir, solo cambiará a una ruta de respaldo que esté en funcionamiento
Número ilimitado de rutas de respaldo
Asignación de prioridad de rutas

BACKUP ROUTES

Especialidades IP

Switch
– Los puertos Ethernet de RipEX2 se pueden configurar como Switch (una dirección IP) o Router (hasta cinco puertos separados físicamente con direcciones IP individuales)
Terminal server
– 5 sesiones independientes
– Encapsula protocolo serie a TCP (UDP) y viceversa
– Elimina una transferencia de encabezado TCP sobre el canal de radio
– Adecuado para una combinación de RTU IP y serie dentro de una red
TCP proxy
– Convierte TCP a UDP y viceversa
– TCP funciona solo localmente entre el dispositivo conectado y RipEX en LAN
– Solo los datos útiles (usuario) se transfieren sobre el canal de radio
– Es decir, menos tráfico en el canal de radio, no más problemas con tiempos de TCP excedidos
Proxy ARP
– RipEX puede imitar cualquier dirección de IP (generalmente RTU detrás del canal de radio)
– para RTU sin capacidades de enrutamiento dentro de la misma subred
Subredes
– Cualquier número de interfases virtuales sobre Ethernet
– Alias de IP: cualquier número de direcciones IP en la interfase Ethernet
VLAN
– 802.1Q
– Número “ilimitado” de VLAN (de 1 a 4096)
– Cualquier número de redes VLAN se puede asignar a subredes
– La administración de RipEX puede hacerse sobre VLAN
NTP
– Tanto servidor como cliente NTP
– Servidor NTP sincronizado desde GPS interno
NAPT
– Soporte de traducción origen y destino (IP/máscara/puerto)
– Adecuado para casos donde todas las RTUs en la red tienen la misma dirección IP
GRE
– Túnel extremo a extremo sin cifrado
– Encapsula cualquier protocolo de capa de red dentro de un enlace virtual punto a punto
QoS
– Priorización de tráfico crítico (SCADA) sobre aplicaciones de menor prioridad (administración)
– Priorización de paquetes en la interfaz de radio
– 8 niveles de prioridad disponibles
– Asignación de prioridad basada en el protocolo (TCP, UDP…) y origen y destino (IP/máscara/puerto)
– 802.1p y DiffServ (DSCP)
– Apto para la priorización de distintas aplicaciones y/o gestión conectadas a través de cualquier interfaz (COMs, Ethernet)
– Garantiza el ancho de banda para el tráfico crítico, máximo rendimiento de la aplicación, cumple con acuerdos de nivel de servicio (SLA)

TERMINAL SERVER

TCP PROXY

ARP PROXY

Solución de migración

Beneficios para el cliente

Uso de unidades RipEX estándar: no se requiere HW de migración temporal de alto costo
Las inversiones del presupuesto se dirigen donde se necesitan
No hay interrupción de la red durante la migración
Migración como parte del mantenimiento regular
No hay límites de tiempo para la coexistencia de redes heredadas y redes RipEX nuevas
Sustitución gradual uno por uno
¡Pague a medida que crece!

Características técnicas

No se requieren cambios en la red heredada
Se puede utilizar la misma frecuencia para la red de radio heredada y para la red RipEX nueva
Se puede utilizar la misma antena para la red de radio heredada y la red RipEX nueva
El sistema de cambio automático de antena (AAS) gestiona la conexión entre la antena y las radios
La tabla de enrutamiento de RipEX administra el tráfico para la red heredada y la red nueva
Contacto de HW con soporte “Carrier On” para estaciones base heredadas
Una menor carga de tráfico en la red heredada ofrece un desempeño mejorado
El SW central SCADA y las RTU también se pueden migrar, de manera gradual e independiente una de la otra o simultáneamente. La nueva red SCADA se puede utilizar simultáneamente con la red heredada sobre otra interfaz RipEX, por ejemplo, Ethernet. La radio RipEX central enrutará luego los paquetes para las nuevas RTU a través de la nueva red de radio.
Todas las características RipEX, por ejemplo, se puede utilizar un número ilimitado de repetidores en el camino en una nueva red RipEX
Mayor información en la Hoja informativa o en la Nota de aplicación

MIGRATION SOLUTION

VÍDEO TUTORIAL

Redes híbridas

Radio módems RipEX y routers celulares M!DGE, juntos dentro de una sola red.
Aproveche las ventajas de los beneficios de ambas tecnologías
Datos críticos en la parte de Radio, datos de gran volumen o sitios no tan importantes en la parte Celular
Unidades estándar utilizadas: No se requiere hardware adicional
Una tecnología se puede utilizar como respaldo para la otra
Diseño y componentes de grado industrial en todos los productos
Los mismos controladores de protocolo de SW y lógica en todas las interfaces
Una interfaz de red para aplicación: RipEX central administra el enrutamiento
Gestión común SNMP
Opción de rutas de respaldo
Altos niveles de seguridad y flexibilidad

Características de la red
Radio	Celular
Red privada: completamente bajo el control del usuario	Red pública: dependencia de terceros hace uso de la infraestructura existente
Un solo usuario: capacidad y comportamiento garantizados	Usuarios múltiples pueden afectar la capacidad y el comportamiento
Frecuencia con licencia: calidad de servicio garantizada	Redes públicas: calidad de servicio no garantizada
Mayor inversión, tarifas de uso garantizadas pagadas al gobierno	Menor inversión, tarifas de uso impredecibles pagadas a empresa privada
Aplicaciones en tiempo real de misión crítica	Aplicaciones que no son de misión crítica

Más información en la hoja informativa

REDES HÍBRIDAS

Full duplex punto a punto

Solo RipEX2
Puente L2 transparente
Hasta 1,7 Mbps / 300 kHz en ambas direcciones simultáneamente
Latencia mínima
Largas distancias (5-50 km) cuando no se requiere línea de visión
Par de frecuencias a utilizar
Duplexor externo o interno
Todas las funciones de RipEX2 son compatibles
Casos de uso típicos:
- Distribución de energía
- Mensajería GOOSE (IEC 61850)
- Bits reflejados SEL (relé a relé)
- Red troncal de concentradores AMI / AMR
- Interconexión de estaciones base DMR
Montaje en rack de 19″ recomendado
- RipEX2-RS
  - 1x RipEX2
  - 1x fuente de alimentación
  - 1x duplexor interno (opcional)
- RipEX2-HS
  - Solución redundante
  - 2x RipEX2
  - 2x fuente de alimentación
  - 1x duplexor interno (opcional)
- Hay disponibles dos conectores de antena N (f) (Tx y Rx) en el panel trasero.
  Cuando se utiliza un duplexor interno, solo hay un conector N (f) (Tx / Rx).
Información sobre pedidos

Full duplex punto a punto

VIDEO TUTORIAL

Información para pedidos

RipEX

Trade name – nombre comercial del producto. Este nombre se utiliza para todos los productos dentro de la misma familia de productos.
- Valores posibles: RipEX
Band – banda de frecuencia
- Valores posibles:
- 135: 135–154 MHz
- 154: 154–174 MHz
- 215: 215–240 MHz
- 300: 300–320 MHz
- 320: 320–340 MHz
- 340: 340–360 MHz
- 368: 368–400 MHz
- 400: 400–432 MHz
- 432: 432–470 MHz
- 470: 470–512 MHz
- 928: 928–960 MHz
Var. – designación de variante de producto, si se utiliza. Por lo general, se pueden utilizar más variantes dentro de una unidad, es decir, puede haber más letras en esta posición. Estas variantes no se pueden pedir e incluir en la unidad posteriormente.
- Valores posibles:
- ninguno – modelo basica
- D – conectores separados para antenas RX y TX, N.° de parte: RipEX-HW-DUAL
- G – módulo GPS interno, N.° de parte: RipEX-HW-GPS
- N – las funciones de cifrado nunca serán posibles, ni cifrado por HW ni cifrado por SW
- S – hasta 50 kHz de separación de canales, N.º de parte: RipEX-HW-50kHz. Solo versiones de HW antiguas (anteriores a 1.1.90.0 o 1.2.50.0.) no admitían esta opción. Hoy en día todas las unidades se producen con esta opción
- P – nivel de protección de ingreso IP51, N.º de parte: RipEX-HW-IP51
SW keys – si la unidad se pide con licencias de SW, todas las licencias se especifican en este paréntesis. La licencia de SW se puede pedir por separado para un S/N específico en cualquier momento después
- Valores posibles:
- Master – habilita todas las funciones de todas las licencias de opciones de SW posibles, N.° de parte: RipEX-SW-MASTER
- Router – habilita el modo Router. Si no se habilita, solo el modo Bridge está disponible, N.° de parte: RipEX-SW-ROUTER
- Backup routes – habilita las rutas de respaldo, N.° de parte: RipEX-SW-BACKUP ROUTES
- Speed – habilita las dos velocidades más altas (mod. D8PSK, 16DEQAM) para canal de 25 y 50 kHz, N.° de parte: RipEX-SW-SPEED
- 10W – habilita la potencia de salida de RF de 10 W para modulaciones CPFSK, N.° de parte: RipEX-SW-10W
- COM2 – habilita la segunda interfaz serie configurable como RS232 o RS485, N.° de parte: RipEX-SW-COM2
- Ex – autorización para usar RipEX en ubicación peligrosa, Ex II 3G Ex ic IIC T4 Gc. N.° de parte: RipEX-ex (Nota: Las licencias Ex están disponibles solo para unidades producidas después del 1 de enero de 2014)
Region – utilizado para países donde se requieren restricciones específicas. Disponible solo bajo pedido especial al realizar el pedido. Si se usa, se indica entre paréntesis junto con las "SW keys".
- Valores posibles:
- BR – Brasil, RipEX - 368: Anatel pegatina 09610
- MX – México, pegatina de importación en caja de papel, SOL0903113T3
Type – tipo de producto específico para el cual se otorgan homologaciones como CE, FCC, etc
- Valores posibles:
- RipEX-160 para bandas 135, 154 (RipEX-135, RipEX-154 en "Code")
- RipEX-200 para bandas 215 (RipEX-215 en "Code")
- RipEX-300 para bandas 300, 320, 340 (RipEX-300, RipEX-320, RipEX-340 en "Code")
- RipEX-400 para bandas 368, 400, 432, 470 (RipEX-368, RipEX-400, RipEX-432, RipEX-470 en "Code")
- RipEX-900 para bandas 928 (RipEX-928 en "Code")
Code – parte del código de pedido que se imprime en la etiqueta del producto en la carcasa (las licencias de SW no dependen del HW y se pueden pedir posteriormente, por lo que no van impresas en la etiqueta del producto).Nota: El número en el "Type" (p. ej. RipEX-400) en el "Code" se sustituye por la banda (p. ej. RipEX-368, RipEX-400, RipEX-432, RipEX-470)
Order code – el código de producto completo, que se utiliza en las cotizaciones, facturas, notas de entrega, etc.

A fin de averiguar el código de pedido correcto, utilice E-shop.

RipEX2

Trade name – nombre comercial del producto. Este nombre se utiliza para todos los productos dentro de la misma familia de productos.
- Valores posibles: RipEX
Gen. – generación del producto de nombre comercial específico. La primera generación no tiene ningún número en esta posición.
- Valores posibles: ninguno, 2
Band – banda y subbanda de frecuencia
- Valores posibles:
- 1A: 135–175 MHz
- 3A: 285–335 MHz
- 3B: 335–400 MHz
- 4A: 400–470 MHz
- 4B: 450–520 MHz
Exp. – módulo de placa de expansión integrado en la ranura mPCIe
- Valores posibles:
- N – no utilizado
- E – módulo de expansión celular, bandas E, N.° de parte: mPCIe-E
- P – módulo de expansión celular, bandas P, N.° de parte: mPCIe-P
- A – módulo de expansión celular, bandas A, N.° de parte: mPCIe-A
  - Bandas:
  - E – 4G/3G/2G, Europa, Oriente Medio, África
  - P – 4G/3G/2G, Asia Pacífico, América del Sur
  - A – 4G/3G/2G, Américas
  - Para bandas de frecuencia consulte aquí.
- G – módulo GPS (GNSS), N.° de parte: mPCIe-GPS
- C – expansión 2x RS232, N.° de parte: mPCIe-COMS
- Nota: solo es posible una opción por ranura mPCIe
Var. – designación de variante de producto, si se utiliza. Por lo general, se pueden utilizar más variantes dentro de una unidad, es decir, puede haber más letras en esta posición. Estas variantes no se pueden pedir e incluir en la unidad posteriormente.
- Valores posibles:
- Cifrado – ya sea E o N o X
- E – procesador sin opción de cifrado por hardware, cifrado por SW
- N – las funciones de cifrado nunca serán posibles, ni cifrado por HW ni cifrado por SW
- X*– procesador con opción de cifrado por HW
SW keys – si la unidad se pide con licencias de SW, todas las licencias se especifican en este paréntesis. La licencia de SW se puede pedir por separado un para S/N específico en cualquier momento después.
- Valores posibles:
- Master – habilita todas las funcionalidades de todas las licencias de opción de SW, N.° de parte: RipEX2-SW-MASTER
- Protocols – habilita Radio protocols (Flexible, Base driven) y enrutamiento dinámico (BABEL, OSPF, BGP); Part No. RipEX2-SW-PROTOCOLS
- Speed – habilita 256 QAM, Channels > 50 kHz, Full duplex, N.° de parte: RipEX2-SW-SPEED
- Power – habilita RF power 40 dBm PEP, N.° de parte: RipEX2-SW-POWER
- Security – habilita IPsec, GRE, RADIUS, Multiple users, Tamper detection, N.° de parte: RipEX2-SW-SECURITY
- SFP – habilita SFP interface, N.° de parte: RipEX2-SW-SFP
Region – utilizado para países donde se requieren restricciones específicas. Disponible solo bajo pedido especial al realizar el pedido. Si se usa, se indica entre paréntesis junto con las "SW keys".
- Valores posibles:
- US – USA, Frecuencias permitidas. según el estándar FCC part 90
  RipEX2 - 1A: 150.8 - 156.2475, 157.1875 - 161.575, 161.775 - 161.9625, 162.0375 - 170.0 MHz; Reg. ID: 1A-FCC_Part_90
  RipEX2 – 4A: 406.1 – 454.0, 456 – 462.5375, 462.7375 – 467.5375, 467.7375 – 470.0 MHz, Reg. ID: 4A-FCC_Part_90
- RU – Rusia, frecuencias permitidas según la normativa rusa
  RipEX2 - 1A: 146.0 - 174.0 MHz; Reg. ID: 1A-Russia
  RipEX2 - 4A: 403.0 - 410.0, 433.0 - 450.0 MHz; Reg. ID: 4A-Russia
  RipEX2 - 4A: 433.0 - 450.0 MHz; en la etiqueta del producto; Reg. ID: 4-Russia
- BR – Brasil, el canal de 6.25 kHz no está permitido
  RipEX2 - 4A: pegatina Anatel 16763; Reg. ID: 4A-Brazil
- MX – México, pegatina de importación en caja de papel, SOL0903113T3
Type – tipo de producto específico para el cual se otorgan homologaciones como CE, FCC, etc.
- Valores posibles:
- RipEX2-1
- RipEX2-3
- RipEX2-4
Code – parte del código de pedido que se imprime en la etiqueta del producto en la carcasa (las licencias de SW no dependen del HW y se pueden pedir posteriormente, por lo que no van impresas en la etiqueta del producto).
Order code – el código de producto completo, que se utiliza en las cotizaciones, facturas, notas de entrega, etc.

A fin de averiguar el código de pedido correcto, utilice E-shop.

* El procesador incluido en la unidad utiliza un módulo de cifrado que aparece como 5A002 a.1 en COUNCIL REGULATION (CE) No. 428/2009, que establece un régimen comunitario de control de las exportaciones, transferencias, corretaje y tránsito de productos de doble uso. Las unidades están sujetas a control de exportación cuando se exportan fuera de la Unión Europea, de acuerdo a la ley local, de la UE y de los Estados Unidos (ECCN 5A002 a.1):
http://ec.europa.eu/trade/import-and-export-rules/export-from-eu/dual-use-controls/index_en.htm.
En el caso de exportación desde el país donde Racom entregó las unidades, el exportador debe informar a Racom sobre el nuevo país de entrega.

Especificaciones

RipEX

Radio parameters

Frequency bands

135 – 154; 154 – 174 MHz
215 – 240 MHz
300 – 320; 320 – 340; 340 – 360 MHz
368 – 400; 400 – 432; 432 – 470 MHz
470 – 512 MHz
928 – 960 MHz
see details

Channel spacing

6.25; 12.5; 25; 50 kHz ¹⁾

Frequency stability

±1.0 ppm

Modulation

QAM (linear): 16DEQAM; D8PSK; π/4DQPSK; DPSK

FSK (exponential): 4CPFSK; 2CPFSK

see details

FEC (Forward Error Correction)

On/Off, ¾ Trellis code with Viterbi soft-decoder

Gross data rate (data speed) ²⁾

Channel spacing [kHz]	Gross data rate (modulation rate) [kb/s]
6.25	21
12.5	42
25	83
50	167

Transmitter

RF Output power

QAM: 0.5 – 2 W ³⁾
FSK: 0.1 – 10 W ⁴⁾
see details

Duty cycle

Continuous

Rx to Tx Time

< 1.5 ms

Intermodulation Attenuation

> 40 dB

Spurious Emissions (Conducted)

< -36 dBm

Radiated Spurious Emissions

< -36 dBm

Adjacent channel power

< -60 dBc

Transient adjacent channel power

< -60 dBc

Receiver

Sensitivity

-113 dBm (12.5 kHz, 2CPFSK, BER 10^-6, 3/4 FEC, see details

Anti-aliasing Selectivity

50 kHz @ -3 dB BW

Tx to Rx Time

< 1.5 ms

Maximum Receiver Input Power

20 dBm (100 mW)

Rx Spurious Emissions (Conducted)

< -57 dBm

Radiated Spurious Emissions

< -57 dBm

Blocking or desensitization

see details

Spurious response rejection

> 70 dB

¹⁾

50 kHz channel spacing is HW dependent, versions before 2014 didn´t support it. 6.25 kHz channel spacing is not available for RipEX-928.

²⁾

Network throughput varies and depends heavily on the data structure, optimization effectivity, protocol on Radio channel, network topology, signal budgets and many other parameters of the network. Practical tests are recommended.

³⁾

Max peak envelope power (PEP) 7.0 W

⁴⁾

For output power 10 W it is recommended to use input power above 11 VDC.

RipEX-470, RipEX-928 - max. RF Output power 8 W.

Electrical
Primary power	10 to 30 VDC, negative GND
Rx	5 W / 13.8 V; 4.8 W / 24 V; (Radio part < 2 W)
Tx	13 – 40 W, see details
Sleep mode	0.1 W
Save mode	2 W
Interfaces
Ethernet	10/100 Base-T Auto MDI/MDIX	RJ45
COM1	RS232	DB9F
	300 – 115 200 b/s
COM2	RS232/RS485 SW configurable	DB9F
	300 – 115 200 b/s
USB	USB 1.1	Host A
Antenna	50 Ω	TNC female
Inputs/Outputs	1x HW alarm input 1x HW alarm output 1x Sleep input	Power connector

Indication LEDs
LED panel		7× tri-color status LEDs (Power, ETH, COM1, COM2, Rx, Tx, Status)
Environmental
IP Code (Ingress Protection)		IP40, (IP51 - see details)
MTBF (Mean Time Between Failure)		> 900 000 hours (> 100 years)
Hazardous lodations		Ex II 3G Ex ic IIC T4 Gc
Operating temperature		−40 to +70 °C (−40 to +158 °F)
Operating humidity		5 to 95 % non-condensing
Storage		−40 to +85 °C (−40 to +185 °F) / 5 to 95 % non-condensing
Mechanical
Casing		Rugged die-cast aluminium
Dimensions		H × W × D: 50 × 150 × 118 mm (1.97 × 5.9 × 4.65 in)
Weight		1.1 kg (2.4 lbs)
Mounting		DIN rail, L-bracket, Flat-bracket, 19" Rack shelf
SW
Operating modes		Bridge / Router
Radio channel protocols		Transparent @ Bridge Base driven, Flexible @ Router see details
User protocols on COM		Modbus, IEC101, DNP3, PR2000, UNI, Comli, DF1, RP570, Profibus, …
User protocols on Ethernet		Modbus TCP, IEC104, DNP3 TCP, Comli TCP, Terminal server…
Serial to IP convertors		Modbus RTU / Modbus TCP, DNP3 / DNP3 TCP
Protocol on Radio channel
Multi master applications		Yes
Report by exception		Yes
Collision Avoidance Capability		Yes
Remote to Remote communication		Yes
Addressed & acknowledged serial SCADA protocols		Yes
Data integrity control		CRC 32
Optimization		Payload data and Ethernet / IP / TCP / UDP header compression, Packet flow on Radio channel optimization
Security
Management		HTTP, HTTPS (own certificate), SSH
Access accounts		2 levels (Guest, Admin)
Encryption		AES256-CCM
VPN		IPsec, GRE
VLAN		IEEE 802.1Q (tagging), Q-in-Q for Transparent mode
Firewall		Layer 2 - MAC, Layer 3 - IP, Layer 4 - TCP/UDP

Diagnostic and Management
Radio link testing		Yes (ping with RSS, Data Quality, Homogeneity)
Watched values (Can be broadcast to neighbouring units. Received info displayed in Neighbours table)		Device - Ucc, Temp, PWR, VSWR, HW Alarm Input. Radio channel - RSScom, DQcom, TXLost [%] User interfaces - ETH (Rx/Tx), COM1 (Rx/Tx), COM2 (Rx/Tx) not broadcast
Statistics		For Rx/Tx Packets on User interfaces (ETH, COM1, COM2) and for User data and Radio protocol (Repeats, Lost, ACK etc.) on Radio channel
Graphs		For Watched values and Statistics
History (Statistics, Neighbours, Graphs)		20 periods (configurable, e.g. days)
SNMP		SNMPv1, SNMPv2c, SNMPv3 SNMP Traps or SNMP Informs generation for Watched values
NTP		Client, Server (synchronized from internal GPS)
Monitoring		Real time/Save to file analysis of all physical interfaces (RADIO, ETH, COM1, COM2) and some internal interfaces between software modules (e.g. Terminal servers, Modbus TCP server etc.)

Standards
CE	RED, RoHS, WEEE
FCC, IC	FCC Part 90, Pending: IC RSS-119
Spectrum	ETSI EN 302 561 V2.1.1:2017 ETSI EN 300 113 V2.2.1:2017
EMC (electromagnetic compatibility)	ETSI EN 301 489-1 V2.1.1:2017 ETSI EN 301 489-5 V2.1.1:2017 IEC 1613:2009 Class 1
Safety	EN 60950-1:2006, A11:2009, A1:2010, A1:2010, A12:2011, A2:2013
SAR	EN 50385:2002 EN 50383ed.2:2011
Vibration & shock	EN 61373:1999 EN 60068-2-6:2008
Seismic qualification	IEC 980:1989 (seismic category 1a)
Hazardous locations	EN 60079-0:2012 EN 60079-11:2012
IP rating	EN 60529:1993 + A1:2001 + A2:2014

RipEX2

Radio parameters

Frequency bands

135 – 175 MHz
285 – 335; 335 – 400 MHz
400 – 470; 450 – 520 MHz
803 – 897; 868 – 960 MHz

Channel spacing

6.25; 12.5; 25; 50; 100; 150; 200; 250; 300 kHz

Frequency stability

±0.5 ppm
±0.01 ppm with internal GPS (optional) or external time sychronisation, see details

Modulation

QAM: 256QAM; 64QAM; 16DEQAM; D8PSK; π/4DQPSK; DPSK
FSK: 4CPFSK; 2CPFSK, see details

FEC (Forward Error Correction)

2/3; 3/4; 5/6; Off
Trellis code with Viterbi soft-decoder

Gross data rate (data speed) ¹⁾

Channel spacing [kHz]	Gross data rate (modulation rate) [kb/s]
6.25	42
12.5	83
25	167
50	333
100	555
150	925
200	1111
250²⁾	1389
300²⁾	1736

Transmitter

RF Output power

QAM: 0.1 – 5.0 W (20 – 37 dBm) RMS in 1dB step³⁾
FSK: 0.1 – 10 W (20 – 40 dBm) in 1dB step
see details

Duty cycle

Continuous

Rx to Tx Time

< 2 ms @ 6.25 kHz channel
< 1.0 ms @ 12.5 kHz channel
< 0.7 ms @ 25 kHz channel

Intermodulation Attenuation

> 40 dB, > 70 dB (with external circulator / isolator)

Spurious Emissions (Conducted)

< -36 dBm

Radiated Spurious Emissions

< -36 dBm

Adjacent channel power

< -60 dBc

Transient adjacent channel power

< -60 dBc

Receiver

Sensitivity

-117 dBm (12.5 kHz; 2CPFSK; BER 10^-6; 3/4 FEC)
see details

Anti-aliasing Selectivity

56 kHz @ -3 dB BW applicable for 6.25; 12.5; 25 kHz
500 kHz @ -3 dB BW applicable for 50; 100; 150; 200; 250; 300 kHz

Tx to Rx Time

< 2 ms @ 6.25 kHz channel
< 1.0 ms @ 12.5 kHz channel
< 0.7 ms @ 25 kHz channel

Maximum Receiver Input Power

20 dBm (100 mW)

Rx Spurious Emissions (Conducted)

< -57 dBm

Radiated Spurious Emissions

< -57 dBm

Blocking or desensitization

> -23 dBm @ 1 MHz
> -19 dBm @ 2 MHz
> -15 dBm @ 5 MHz
> -13 dBm @ 10 MHz

Spurious response rejection

> 70 dB

Technical parameters are subject to change without prior notification.

¹⁾

²⁾

Available only in Bridge mode.

³⁾

Max peak envelope power (PEP) 10 W (40 dBm) .

Electrical
Primary power	10 to 30 VDC, negative GND
Rx	8 W / 13.8 V, see details
Tx	12 – 55 W, see details
Sleep mode	0.01 W
Save mode	5 W
Interfaces
Ethernet	10/100/1000Base-T Auto MDI/MDIX	4× RJ45
SFP	10/100/1000Base-T or 1000Base-SX or 1000Base-LX user exchangeable SFP with max. power consumption 1.25 W	1× SFP
COM	RS232 / RS485 SW configurable	DB9F
	600 b/s – 1 Mb/s
USB	USB 3.0	Host A
Antenna	50 Ω SW configurable 1× Tx / Rx or 1× Rx + 1× Tx	2× TNC female
Inputs/Outputs	1× HW alarm input 1× HW alarm output 1× Sleep input	Power connector
	2× DI, 2× DO, 1× difDI not available when Expansion board 'C' (COM ports) is used	RJ45

Optional interfaces
Expansion board 'G' GPS (GNSS)	Active antenna 3.3 VDC SMA female (AUX on front panel)
	72-channel u-blox M8 engine GPS/QZSS L1 C/A, GLONASS L10F, BeiDou B1I, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
Expansion board 'C' COM ports	COM2: RS232 - 5 pin (RxD, TxD, GND, RTS, CTS) 600 b/s to 2 Mb/s COM3: RS232 -3 pin (RxD, TxD, GND) 2.4 kb/s to 921.6 kb/s RJ45 (DI/DO on front panel)
Expansion board 'E', 'P', 'A', 'W' Cellular	see details

Indication LEDs
LED panel		5× tri-color status LEDs (SYS, AUX, RX, TX, COM)
ETH		4× RJ45 (Link and Activity LEDs), 1× SFP (Status LED)
Environmental
IP Code (Ingress Protection)		IP41, IP42, IP52 - see details
MTBF (Mean Time Between Failure)		> 900 000 hours (> 100 years)
Operating temperature		−40 to +70 °C ( −40 to +158 °F) ⁴⁾
Operating humidity		5 to 95 % non-condensing
Storage		−40 to +85 °C ( −40 to +185 °F) / 5 to 95 % non-condensing
Mechanical
Casing		Rugged die-cast aluminium
Dimensions		H × W × D: 60 × 185 × 125.5 mm (2.34 × 7.2 × 4.94 in)
Weight		1.55 kg (3.4 lbs)
Mounting		DIN rail, L-bracket, Flat-bracket, 19" Rack chassis see details
SW
Operating modes		Bridge / Router
Radio channel protocols		Transparent @ Bridge Base driven, Flexible @ Router see details
User protocols on COM		DNP3, DF1, IEC101, Modbus RTU, PR2000, RDS, Siemens 3964(R), COMLI, SAIA S-bus, Mars-A, UNI, Async Link
User protocols on Ethernet		Modbus TCP, IEC104, DNP3 TCP, Comli TCP, Terminal server…
Serial to IP convertors		DNP3 / DNP3 TCP, Modbus RTU / Modbus TCP
Protocol on Radio channel
Multi master applications		Yes
Report by exception		Yes
Collision Avoidance Capability		Yes
Remote to Remote communication		Yes
Addressed and acknowledged serial SCADA protocols		Yes
Data integrity control		CRC 32
Optimization		Intelligent payload data and header (Eth / IP / TCP / UDP) compression
Security
Management		HTTPS (own certificate), SSH
Role-based access control (RBAC)		4 levels (Guest, Tech, SecTech, Admin)
WiFi management access (optional)		WPA2-PSK secured
Encryption		AES256-CCM
VPN		IPsec, GRE
VLAN		IEEE 802.1Q (tagging), Q-in-Q for Transparent mode
AAA protocol		RADIUS
Firewall		Layer 2 - MAC, Layer 3 - IP, Layer 4 - TCP/UDP
FW		Digitally signed
HW tamper		Case opening evidence

⁴⁾	When full-duplex with full power (40 dBm PEP) and the surrounding temperature above + 60°C the external passive cooler should be used (e.g. RipEX2-RS 19" Rack chassis).

Diagnostic and Management
Link testing	ICMP ping
Status informations	User interfaces
Statistics	Historical and differential statistics for Rx / Tx Packets on all user interfaces (ETH 1-5, COM 1-3, TS 1-5) and Radio interface - for individual connections. Radio protocol statistics (frame error, replied, duplicated, lost etc.) for individual radio links. Advanced statistics for Radio channel (RSS levels, MSE, Pre-frame RSS, Repeats, etc.)
Statistics history	Several weeks
Event log	Events filtered by time, severity, user, remote IP address and type of event
SNMP	SNMPv1, SNMPv2c, SNMPv3 Trap / Inform alarms generation as per settings
NTP	Client / Server
Monitoring	Real time analysis of all interfaces (RADIO, ETH 1-5 , COM 1-3, TS 1-5) and internal interfaces between software modules, see details

Standards
CE	RED; RoHS; WEEE
FCC, IC	FCC Part 90, IC RSS-119
Spectrum	ETSI EN 302 561 V2.1.1 ETSI EN 300 113 V2.2.1
EMC (electromagnetic compatibility)	ETSI EN 301 489-1 V2.2.3 ETSI EN 301 489-5 V3.2.1 EN 61850-3:2014
Product safety	EN 62368-1:2014 + A11:2017
RF health safety	EN 62311:2008
Electric power substations environment	IEEE 1613:2009 IEEE 1613.1:2013 EN 61850-3:2014
Hazardous locations	EN 60079-0:2012 EN 60079-11:2012 pending
Environmental	EN 61850-3: 2014
Vibration & shock	EN 60068-2-6:2008 ETS 300 019-2-3:1994, Class 3.4 EN 61850-3:2014
Seismic qualification	EN 60068-2-27:2010
IP rating	EN 60529:1993 + A1:2001 + A2:2014

Referencias

RACOM es un productor primario y, por lo tanto, no proporciona la entrega de todos los accesorios disponibles para sus productos. Esta lista contiene los accesorios probados que RACOM puede entregar junto con las unidades RipEX. Si necesita otros accesorios, póngase en contacto con nosotros.

Alimentación

Fuente de alimentación de CC, riel DIN

Entrada de 90 a 264 VCA, de 127 a 370 VCC
Salida 12 VCC
75 W
-20 °C a +70 °C
Protecciones de sobrecarga, sobretensión, temperatura excesiva
Montaje directo en riel DIN
Hoja de datos, N.° de parte: PWS-AC,DC/12VDC/75W2
Fabricada por MeanWell
Reemplazo de PWS-AC,DC/12VDC/76W de VIII/2021

Fuente de alimentación de CC, cargador de batería

Entrada 90 – 264 VCA, 127 – 370 VCC
Salida 13.8 VDC
97 W
-30°C a +70°C
Protecciones de sobrecarga, sobretensión, batería baja
Cargador de batería de respaldo
Montaje directo en carril DIN
Datasheet, Part No.: PWS-AC,DC/13.8VDC/97W
Manufactured by MeanWell
Reemplazo de PWS-AC-DC_13.8VDC_152W de VIII/2020

Montaje

Clips para riel DIN

Accesorio estándar
Se suministra con cada unidad RipEX y RipEX2
N.° de parte: HOL-RipEX-DINSET

Soporte plano

Para montaje en superficies planas
Hoja de datos, N.° de parte: HOL-RipEX-FLAT, HOL-RipEX2-FLAT
Fabricado por RACOM

Soporte L

Para montaje vertical
Para riel DIN o directamente sobre una superficie de montaje
Hoja de datos, N.° de parte: HOL-RipEX-L, HOL-RipEX2-L
No se puede utilizar cuando el módulo celular de expansión mPCI está instalado en RipEX2
Fabricado por RACOM

Chasis rack de 19″

RipEX

1.6 U (70 mm) de altura
Listas para ensamble con una (S-single) o dos (D-double) unidades RipEX
Modelos disponibles con diferentes fuentes de alimentación:
- - 100 – 230 VCA / 24 VCC, Nos. de parte: RipEX-RS-230, RipEX-RD-230
  - 48 VCC / 24 VCC, Nos. de parte: RipEX-RS-48, RipEX-RD-48
Hoja de datos
Fabricadas por RACOM

RipEX2

2U de altura
Opciones de fuente de alimentación
Posibilidad de duplexor incorporado
El chasis también sirve como enfriador pasivo para la (s) unidad (es)
RipEX2-RS
- 1x RipEX2 (no incluido en el precio del chassi)
- 1x fuente de alimentación (incluida)
- 1x duplexor incorporado (opcional)
RipEX2-RD
- 2x RipEX2 (no incluido en el precio del chassi)
- 2x fuente de alimentación (incluida)
- 2x duplexor incorporado (opcional)
- Se puede utilizar como solución totalmente redundante cuando
  - Un sistema de antena redundante (antenas independientes para cada unidad) y conexión redundante de tecnología conectada para las unidades «A» y «B»
  - Interconexión de unidades RipEX2 usando un puerto Ethernet
- Diferentes modelos
- Hoja de datos
- Fabricado por RACOM

Protección de ingreso IP52

Solo para RipEX2
La protección de ingreso estándar de RipEX2 es IP41
Aumento de la protección contra objetos sólidos a IP5x
- Cubiertas antipolvo para todos los conectores no utilizados
- 5x RJ45, 1x USB, 1x SFP, 2x TNC, 1x SMA, (no se necesita la cubierta DSUB9)
- Hoja de datos, N.° de parte: SET-RipEX2-IP5x
Aumento de la protección contra el agua a IPx2
- Unidad instalada solo con los conectores hacia abajo
- Hoja de datos

Adaptadores USB

Para acceso de servicio y administración a la interfaz web vía conector USB
RipEX proporciona servidor DHCP incorporado (hasta 5 préstamos)
Fácil acceso directo desde el dispositivo conectado a la administración de RipEX sin ninguna reconfiguración
Para acceder a RipEX siempre use la IP fija 10.9.8.7
Para evitar problemas de compatibilidad de FW es necesario pedir estos adaptadores a RACOM

Adaptador WiFi

Solo para RipEX
N.° de parte: OTH-USB/WIFI-W1
Fabricado por Edimax

Adaptador WiFi 2

Solo para RipEX2
Hoja de datos, N.° de parte: OTH-USB/WIFI-W2
Fabricado por Ogemray

Adaptador ETH/USB

Para RipEX
Se requiere FW 1.7.1.0 o superior
Hoja de datos, Part No.: OTH-USB/ETH-U2
Fabricado por i-tec

Adaptador ETH/USB 2

Solo para RipEX2
Se requiere FW 1.4.3.0 o superior
Hoja de datos, Part No.: OTH-USB/ETH-XR
Fabricado por Axagon

Protección contra sobretensiones

Coaxial, conectores N(hembra)/N(hembra)
100 – 512 MHz
Hasta 750 W
Zonas PLZ0A(B) – LPZ1
También adecuado para zona PLZ0A, sirviendo como conductor de pararrayos
Baja relación VSWR
Rendimiento RF continuo después de sobretensión (sin fusible, rearme automático)
Capacidades de mamparo flexible y montaje con abrazadera
IP67
Hoja de datos, N.° de parte: SURGE-COAXIAL
Fabricado por Polyphaser

Cables y conectores

Cable de conexión coaxial

0.5 m (19.7 pulgadas)
RG58
TNC(macho)/N(macho)
Para extensión de alimentador de antena dentro del gabinete, p. ej. entre el equipo RipEX y la protección de sobretensión coaxial
N.° de parte: CAB-RG58-0.5m
Fabricado por RACOM

Cables coaxiales

RG58

PVC
Diámetro exterior 4.95 mm
-40 a +85°C
Atenuación 34.5 dB/100 m/400 MHz
Hoja de datos, N.° de parte: CAB-RG58
Fabricado por Draka

RG213

PVC
Diseñado para uso en exteriores
Diámetro exterior 10.3 mm
-40 a +85°C
Atenuación 14.4 dB/100 m/400 MHz
Hoja de datos, N.° de parte: CAB-RG213
Fabricado por Draka

H1000

PVC
Diámetro exterior 10.3 mm
Diseñado para uso en exteriores
-40 a +70°C
Atenuación 8.4 dB/100 m/400 MHz
Hoja de datos, N.° de parte: CAB-H1000
Fabricado por Belden

Conectores coaxiales

RG58

Conector macho N
Crimpado
-55 a +155 °C
Hoja de datos, N.° de parte: CON-Nm-RG58
Fabricado por Rosenberger

RG213

Conector macho N
Crimpado
-55 a +155 °C
Hoja de datos, N.° de parte: CON-Nm-RG213
Fabricado por Rosenberger

H1000

Conector macho N
Atornillado
-40 a +85°C
Hoja de datos, N.° de parte: CON-Nm-H1000
Fabricado por PPC

Conector de alimentación

Parte del kit de accesorios suministrado con cada unidad
Conector roscado de 7 pines con abrazadera (14 a 30 AWG).
Hoja de datos, N.° de parte: CON-RipEX-PWR
Fabricado por Tyco

Antenas y duplexores

Antenas

Se recomienda abastecer antenas localmente, sin embargo, RACOM también es capaz de entregarlas. Si necesita ayuda o consulta, no dude en contactarnos.

Antena de carga ficticia

Para pruebas de laboratorio
50 ohms
Conector TNC macho
Hasta 1 W de potencia de salida de RF
N.° de parte: ANT-RipEX-DUMMYLOAD
Fabricada por RACOM

Duplexores

140-175 MHz, 300-360 MHz, 400-470 MHz
Simétrico, 6 cavidades
El aislamiento y la pérdida insertada dependen de la frecuencia
Potencia de entrada máxima 25W
Impedancia 50 ohmios
Conectores N (f)
Las frecuencias de Rx y TX deben especificarse al realizar el pedido
Hoja de datos, N.° de parte: OTH-DUPLEXER
Puede usarse internamente en RipEX2-RS y RipEX2-HS, N.° de parte: RipEX2-HS-HW-DUP
Fabricado por RCD

Solución de migración

Solución de migración

Estos accesorios se recomiendan cuando se implementa la solución de migración.

Cable serie de migración

Cable RS232 entre RipEX y estación base heredada
2 m (80 pulg.) de longitud
Cable cruzado (null-modem), Rx->TX, TX->RX, GND
Contacto “Carrier On” para control de estación base heredada (relé de contacto seco), manejado por envolvente CTS de RipEX
DSUB9M – DSUB9M, “hilos abiertos” para contacto “Carrier On” para estación base heredada
N.° de parte: OTH-MIG-CAB
Fabricado por RACOM

Conmutador automático de antena

Maneja automáticamente la conmutación de antena: cuando una estación base transmite, la otra se desconecta de la antena común
Atenuación entre conectores de antena > 50 dB
Pérdida de inserción máx. 4.5 dB en todo el rango de frecuencias
Potencia de salida RF de segundo radio modem conectado hasta 25 W (ciclo de trabajo del 50%)
Diferentes modelos para diferentes bandas de frecuencia: 135-174, 300-340, 360-400, 400-470 MHz
Incluye 3 cables RG58 de 50 cm (20 pulg.) de longitud cada uno: 1 SMA(hembra)-TNC(macho), 2 SMA(hembra)-N(hembra)
Montaje en panel o riel DIN
N.° de parte: OTH-MIG-AAS
Fabricado por RACOM

Estuche de demostración

Para 3 equipos RipEX o RipEX2 y 1 equipo M!DGE
Adecuado para demostración funcional
Listo para una prueba completa de la aplicación
Fuerte y robusto, plástico ABS de ultra-alto impacto
Hermético, a prueba de polvo, aire y agua
Dimensiones exteriores: 455 x 365 x 185 mm
Peso aprox. 4 kg (excluyendo el peso de RipEx y M!DGE)
N.° de parte: RipEX2-DEMO-CASE
Fabricados por RACOM

Contenido

Soportes y cables para instalación de tres equipos RipEX y un equipo M!DGE (los equipos no son parte del estuche)
1 fuente de alimentación 230 VAC
1 cable de alimentación (Schuko europeo CEE 7/7 a IEC 320 C13)
1 Ethernet cable (3m, UTP CAT 5E, 2x RJ-45)
Guía de inicio rápido
Accesorios RipEX:
- 3 antenas de carga ficticia
- 1 adaptador ETH/USB
- 1 adaptador WiFi
Accesorios M!DGE:
- Antena ANT-LTE-W1 + SMA adapter

Hot Standby

Chasis redundante hot standby (completamente monitoreado, intercambiable en funcionamiento, redundante 1+1)
Dos unidades RipEX estándar funcionando en el interior
Capacidad de cambio automático cuando se detectan fallas
Adecuado para sitios de centrales, repetidores o sitios remotos importantes donde no se permite ningún punto único de falla
Detalles
N.os de parte: RipEX-HS, RipEX2-HS

Kits de accesorios

Kits de accesorios RipEX y RipEX2 suministrados con cada unidad

Juego DIN – Juego de dos clips para riel DIN + dos tornillos, N.° de parte: HOL-RipEX-DINSET, 1 unidad
Conector de alimentación, N.° de parte: CON-RipEX-PWR, 1 unidad
Placa removible con autoadhesivo para escribir sus notas

Calculations

RipEX settings

Operating Mode
Radio protocol
ACK
Channel spacing [kHz]
Mode
Modulation type
Modulation rate [kbps]
FEC

Use our calculations for a simplistic overview of RipEX network performance. RipEX settings are common for both independent parts – Payload bitrate and Netwok performance. Payload bitrate gives you a quick and easy idea of the possible bitrate in the RipEX network. Network performance is the more robust and detailed option. See the details in respective helps.

Payload bitrate

Based on this calculation, one can see the effect packet length has on the resulting bitrate. Since the RipEX radio protocol overhead per packet is fixed, the longer the user data are, the higher the payload bitrate.

Average message size	bytes
User data size without any headers (IP, TCP, UDP, …).
Payload bitrate	kbps
The payload bitrate in kbps. Since RipEX uses customized IP packet on the Radio channel, payload bitrate includes 28 bytes of IP packet overhead – 20B IP header and 8B UDP header. This calculation assumes using the UDP as the Layer 4 protocol. If you are using TCP, the resulting bitrate would be lower due to higher TCP overhead – you can use our TCP proxy functionality to optimize the communication (see the Manual).
One-hop forwarding time	msec
The average time in milliseconds to transmit a single packet between two RipEX units.

Network performance

Network performance calculation is intended to give you a quick performance overview based on several basic parameters.

Average message size
Total Number of sites
Number of RipEX units in the network. The minimum number of RipEX units is three (including the local unit). The calculations work with collision probabilities in the report-by-exception type of networks and are mainly intended for networks with many (> 5) units.
Average hops per path to remote
Average hop count to the remote sites. E.g. 9 remote stations directly connected to the center (one radio hop) and one remote station over one repeater (two radio hops) results in 1.1.
User data size without any headers (IP, TCP, UDP, …).
center `=>` remote	bytes
remote `=>` center	bytes
Interface speed
Ethernet interface speed or the baud rate [bps] for the serial (COM) interface. Using TCP instead of UDP lowers the total network capacity due to the higher TCP overhead (ETH – UDP/IP and serial options are equal.
center
remote
Processing time
Time for the RTUs / SCADA devices to process queries.
center	msec
remote	msec
Polling Cycle (Single master)
Average RTT per remote	msec
Round Trip Time (RTT) is the time required for a packet to travel from the source (SCADA center) to the destination (remote RTU) and back again.
Total polling cycle	sec
The time required for the master (SCADA center) to poll all slaves (remote RTUs) one by one and to receive their responses.
Mesh mode
In mesh type networks, all radio modems can access each other randomly and spontaneously. Mesh networks can also host polling or report-by-exception applications, even in several instances.
Total IP network capacity	bytes/sec
Total network capacity in bytes per second (includes IP packet overhead). The resulting number refers to the maximum number in the optimally designed RipEX network. The more hops per path, the less overlap, and consequently more capacity left for simultaneous transmissions from different remotes. That is the reason for a higher capacity with more hops in the network. Nevertheless, that figure can be fully used only when there is a significant portion of communication load among the remotes themselves, or from remotes to e.g. local concentrators. When all messages have eventually to reach the single master station over the same radio channel, any calculation of total network capacity loses its sense, for obvious reasons. Certainly such a "central radio bottleneck" can (and should) be eliminated by e.g. adding extra channels or wire connections to dominant repeaters or bypass dominant repeaters using more radio hops. Generally, every network employing narrowband radios requires "capacity-aware design". Note: Total network capacity assumes that all radios in the network operate on the same RF channel.
Total application network capacity	bytes/sec
Total network capacity in bytes per second, but no IP packet overhead is included.
Average message delivery time	msec
Average time required for a message to be successfully delivered within the RipEX network in the report-by-exception mode (i.e. from the center to the remote unit).
Radio protocol Flexible only
Radio protocol Flexible only (Operating Mode = Router)

JavaScript must be enabled.

Download

RipEX - En español
Datasheet RipEX - A4 - ver.3.4 - En español	ripex-dsA4-es.pdf	2 361 kB	2021/05/20
RipEX
Product overview	ripex-product-overview.pdf	2 118 kB	2019/08/01
Datasheet RipEX - A4 - ver.3.4 - English	ripex-dsA4-en.pdf	2 330 kB	2021/05/20
Datasheet RipEX - A3 - ver.3.4 - English	ripex-dsA3-en.pdf	2 329 kB	2021/05/20
Datasheet RipEX - A4 - ver.3.4 - En español	ripex-dsA4-es.pdf	2 361 kB	2021/05/20
Datasheet RipEX - A4 - ver.3.4 - Francais	ripex-dsA4-fr.pdf	2 673 kB	2021/05/20
Брошюра RipEX - A4 - ver.3.4 - По-русски	ripex-dsA4-ru.pdf	247 kB	2021/05/20
Datasheet RipEX - A4 - ver.3.4 - Em português	ripex-dsA4-po.pdf	2 330 kB	2021/05/20
User manual RipEX	ripex-man-en.pdf	11 773 kB	2021/08/03
RipEX – Radio modem & Router - DEMO handbook	ripex-case-man-en.pdf	3 640 kB	2021/10/14
User manual RipEX2	ripex2-man-en.pdf	23 362 kB	2021/12/23
Info sheets
Base Driven protocol	ripex-base-driven-protocol-is.pdf	2 427 kB	2020/01/07
Data speed	ripex-data-speed-is.pdf	1 796 kB	2020/01/07
Flexible protocol	ripex-flexible-protocol-is.pdf	508 kB	2020/01/07
Hybrid networks	ripex-hybrid-networks-is.pdf	1 924 kB	2020/01/07
Migration solution	ripex-migration-solution-is.pdf	898 kB	2020/01/07
Application notes
Overview	ripex-app-en.pdf	247 kB	2021/10/05
Common
PEP versus RMS RF power	ripex2-app-pep-en.pdf	2 391 kB	2020/02/07
RipEX
ARP Proxy & VLAN	ripex-app-arpvlan-en.pdf	1 132 kB	2018/04/13
Address Planning	ripex-app-addplan-en.pdf	2 598 kB	2017/11/20
Auto-speed	ripex-app-aspeed-en.pdf	2 137 kB	2018/03/27
Back-to-Back Repeater	ripex-app-b2brep-en.pdf	612 kB	2017/11/29
Backup Routes	ripex-app-backup-en.pdf	1 421 kB	2018/12/27
Base Driven Protocol	ripex-app-bdp-en.pdf	1 922 kB	2018/12/27
Data Speed	ripex-app-dspeed-en.pdf	520 kB	2017/11/20
GRE Tunnels	ripex-app-gre-en.pdf	939 kB	2018/03/23
IPsec	ripex-app-ipsec-en.pdf	1 257 kB	2018/01/11
MORSE and RipEX	ripex-app-morrip-en.pdf	670 kB	2017/11/20
Migration Solution	ripex-app-mig-en.pdf	896 kB	2017/11/28
Modbus	ripex-app-modbus-en.pdf	2 260 kB	2017/11/23
Network Address and Port Translation	ripex-app-nat-en.pdf	1 085 kB	2018/04/12
Nomadic Mode	ripex-app-nomad-en.pdf	1 210 kB	2019/02/15
Profibus	ripex-app-profi-en.pdf	531 kB	2017/11/20
Quality of Service	ripex-app-qos-en.pdf	942 kB	2018/04/12
Radio Channel Access	ripex-app-chacc-en.pdf	357 kB	2017/11/23
SNMP	ripex-app-snmp-en.pdf	1 339 kB	2021/01/20
UNI Protocol	ripex-app-uni-en.pdf	290 kB	2018/11/19
RipEX2
BABEL	ripex2-app-bab-en.pdf	4 260 kB	2021/10/04
MSE vs DQ	ripex2-app-mse-en.pdf	1 060 kB	2020/02/06
Case studies
Power distribution - CFE, Mexico	ripex-cs-cfe-en.pdf	2 902 kB	2016/02/25
Water management - WSC, Malta	ripex-cs-wsc-en.pdf	1 281 kB	2015/09/24
WSC Malta whitepaper	wsc-psaila-wp-en.pdf	443 kB	2015/09/24
Press releases
Press release RipEX - CFE tender	ripex-pr-cfe-en.pdf	233 kB	2012/11/02
Press release RipEX - JEPCO tender	ripex-pr-jepco-en.pdf	200 kB	2014/09/17
Press release RipEX - Product launch	ripex-pr-launch-en.pdf	96 kB	2011/06/20
Firmware - RipEX
RipEX Firmware package 1.9.7.0	ra1-RACOM-1.9.7.0.cpio	11 873 kB	2021/07/23
Firmware Release notes	ripex-fw-rn-en.pdf	368 kB	2021/07/23
MIB table	ripex-mib.zip	26 kB	2019/09/16
Zabbix ver. 4 templates	ripex-zabbix.zip	4 533 kB	2021/07/01
Firmware - RipEX2
Firmware	ripex2-fw-2.0.7.0.fwp	32 548 kB	2021/11/26
Firmware	ra2_mbm_U_2.0.7.0_upgrade_2.0.5.0.fwp	2 191 kB	2021/11/29
Firmware	ra2_mbm_U_2.0.7.0_upgrade_1.4.8.0.fwp	12 527 kB	2021/11/29
Firmware	ra2_mbm_U_2.0.7.0_upgrade_1.4.6.0.fwp	12 808 kB	2021/11/29
Firmware Release notes	ripex2-fw-rn-en.pdf	311 kB	2021/11/25
MIB table	ripex2-mib.zip	8 kB	2021/11/29
Zabbix ver. 5 templates	ripex2-zabbix-v5.0.zip	4 448 kB	2021/11/29
Accessories
USB adapters
Adapter USB/ETH (RipEX2, M!DGE2, RAy3), Axagon	OTH-USB_ETH-XR.pdf	110 kB	2020/08/18
Adapter USB/ETH (RipEX, RipEX2, M!DGE2, RAy2, RAy3), i-tec	OTH-USB_ETH-U2.pdf	398 kB	2021/04/16
Adapter USB/Wifi (RipEX2, RAy2, RAy3), Ogemray	OTH-USB_WIFI-W2.pdf	219 kB	2018/12/10
Power supplies
Power supply 90-264VAC/12VDC/75W, DIN, MeanWell	PWS-AC,DC_12VDC_75W2.pdf	654 kB	2021/08/23
Power supply with back-up 90-260VAC/13.8VDC/97W	PWS-AC,DC_13.8VDC_97W.pdf	1 113 kB	2020/08/05
Mounting
19" rack chassis for RipEX	RipEX-Rx.pdf	721 kB	2019/12/11
19" rack chassis for RipEX2	RipEX2-Rx.pdf	2 011 kB	2021/02/03
Bracket for flat surface mounting	HOL-RipEX1-2-FLAT.pdf	971 kB	2019/12/10
Bracket for vertical mounting	HOL-RipEX1-2-L.pdf	1 643 kB	2021/02/03
Set of connector dust covers for RipEX2	SET-RipEX2-IP5x.pdf	1 837 kB	2021/02/03
Surge protection
Surge protection coaxial, N(f)/N(f), PLZ0A(B)-LPZ1, Polyphaser	SURGE-COAXIAL.pdf	414 kB	2017/05/12
Cables & Connectors
Coaxial cable H1000, atten. 8.4dB/100m/400MHz, Belden	CAB-H1000.pdf	217 kB	2019/03/14
Coaxial cable RG213, atten. 13.8 dB/100m/400MHz, Draka	CAB-RG213.pdf	49 kB	2019/03/14
Coaxial cable RG58, atten. 29.7dB/100m/400MHz, Draka	CAB-RG58.pdf	78 kB	2019/03/14
Connector N male, for H1000, screwing, PPC	CON-Nm-H1000.pdf	134 kB	2019/03/14
Connector N male, for RG213, crimp, Rosenberger	CON-Nm-RG213.pdf	65 kB	2019/03/14
Connector N male, for RG58, crimp, Rosenberger	CON-Nm-RG58.pdf	84 kB	2019/03/14
Connector, RipEX, Power plug with terminals	CON-RipEX-PWR.pdf	238 kB	2019/03/14
Duplexers
Duplexer, 6 cavities, RCD	OTH-DUPLEXER.pdf	219 kB	2020/09/13
DEMO case
User manual - Demo case	ripex-case-man-en.pdf	3 640 kB	2019/04/10

RipEX, version 1.9.7.0
RipEX Firmware package 1.9.7.0	ra1-RACOM-1.9.7.0.cpio	11 873 kB	2021/07/23
RipEX firmware Release notes	ripex-fw-rn-en.pdf	368 kB	2021/07/23
RipEX, version 1.9.6.0
User manual RipEX	ripex-man-en.pdf	11 768 kB	2021/02/24
RipEX Firmware package 1.9.6.0	ra1-RACOM-1.9.6.0.cpio	11 875 kB	2021/02/23
RipEX firmware Release notes	ripex-fw-rn-en.pdf	373 kB	2021/02/23
RipEX, version 1.9.5.0
RipEX Firmware package 1.9.5.0	ra1-RACOM-1.9.5.0.cpio	11 870 kB	2020/02/25
RipEX firmware Release notes	ripex-fw-rn-en.pdf	151 kB	2020/02/25
RipEX, version 1.9.2.0
RipEX Firmware package 1.9.2.0	ra1-RACOM-1.9.2.0.cpio	11 856 kB	2019/09/17
RipEX firmware Release notes	ripex-fw-rn-en.pdf	180 kB	2019/09/16
RipEX – MIB database	ripex-mib.zip	26 kB	2019/09/16
RipEX, version 1.8.2.0
RipEX Firmware package 1.8.2.0	ra1-RACOM-1.8.2.0.cpio	11 486 kB	2018/03/20
RipEX firmware Release notes	ripex-fw-rn-en.pdf	161 kB	2018/03/20
RipEX – MIB database	ripex-mib.zip	26 kB	2018/03/07
RipEX – Zabbix ver. 3 templates	ripex-zabbix.zip	79 kB	2018/03/19
User manual ver. 1.22	ripex-m-en.pdf	13 562 kB	2018/03/20
RipEX, version 1.7.1.0
Application notes	ripex-app-en.pdf	11 709 kB	2017/08/16
RipEX Firmware package 1.7.1.0	ra1-RACOM-1.7.1.0.cpio	10 967 kB	2017/08/17
RipEX firmware Release notes	ripex-fw-rn-en.pdf	153 kB	2017/08/16
RipEX – MIB database	ripex-mib.zip	25 kB	2017/04/04
RipEX – Zabbix templates	ripex-zabbix.zip	79 kB	2017/08/17
User manual ver. 1.20	ripex-m-en.pdf	13 323 kB	2017/08/16
RipEX, version 1.6.7.0
RipEX Firmware package 1.6.7.0	ra1-RACOM-1.6.7.0.cpio	9 763 kB	2017/04/04
RipEX firmware Release notes	ripex-fw-rn-en.pdf	144 kB	2016/11/04
RipEX – MIB database	ripex-mib.zip	25 kB	2017/04/04
RipEX – Zabbix templates	ripex-zabbix.zip	41 kB	2017/04/04
User manual ver. 1.16	ripex-m-en.pdf	12 151 kB	2017/02/15
RipEX, version 1.6.5.0
RipEX Firmware package 1.6.5.0	ra1-RACOM-1.6.5.0.cpio	9 806 kB	2017/02/01
RipEX firmware Release notes	ripex-fw-rn-en.pdf	144 kB	2016/11/04
RipEX – MIB database	RACOM-RipEX-MIB.zip	25 kB	2016/11/01
RipEX – Zabbix templates	ripex-zabbix.zip	46 kB	2017/02/03
User manual ver. 1.14	ripex-m-en.pdf	12 086 kB	2016/11/11
RipEX, version 1.6.3.0
RipEX Firmware package 1.6.3.0	ra1-RACOM-1.6.3.0.cpio	9 810 kB	2016/11/01
RipEX firmware Release notes	ripex-fw-rn-en.pdf	144 kB	2016/11/04
RipEX – MIB database	RACOM-RipEX-MIB.zip	25 kB	2016/11/01
RipEX – Zabbix templates	ripex-zabbix.zip	46 kB	2016/07/22
User manual ver. 1.14	ripex-m-en.pdf	12 086 kB	2016/11/11
RipEX, version 1.5.7.0
DEMO handbook	ripex-demo-en.pdf	3 476 kB	2015/11/03
RipEX Firmware package 1.5.7.0	ra1-RACOM-1.5.7.0.cpio	8 798 kB	2016/01/04
RipEX firmware Release notes	ripex-fw-en-notes.pdf	58 kB	2015/11/12
RipEX – Zabbix templates	RipEX_Zabbix_templ.zip	46 kB	2016/07/22
User manual ver. 1.12.2	ripex-m-en.pdf	11 497 kB	2016/02/22
RipEX, version 1.5.6.0
DEMO handbook	ripex-demo-en.pdf	3 476 kB	2015/11/03
Firmware Release notes	ripex-fw-en-notes.pdf	58 kB	2015/11/12
Firmware package 1.5.6.0	ra1-RACOM-1.5.6.0.cpio	8 797 kB	2015/11/30
User manual ver. 1.12.0	ripex-m-en.pdf	11 496 kB	2015/11/03
RipEX, version 1.5.5.0
DEMO handbook	ripex-demo-en.pdf	3 476 kB	2015/11/03
Firmware Release notes	ripex-fw-en-notes.pdf	58 kB	2015/11/12
Firmware package 1.5.5.0	ra1-RACOM-1.5.5.0.cpio	8 797 kB	2015/11/12
User manual	ripex-m-en.pdf	11 496 kB	2015/11/03
RipEX, version 1.4.4.0
Firmware package 1.4.4.0	ra1-RACOM-1.4.4.0.cpio	9 105 kB	2014/12/18
RipEX, version 1.4.2.0
Application notes	ripex-app-en.pdf	8 817 kB	2014/04/11
Firmware Release notes	ripex-fw-en-notes.pdf	57 kB	2014/03/24
Firmware package 1.4.2.0	ra1-RACOM-1.4.2.0.cpio	9 039 kB	2014/05/28
RipEX – MIB database	RACOM-RipEX-MIB.zip	25 kB	2014/02/25
RipEX – Zabbix templates	RipEX_Zabbix_templ.zip	36 kB	2014/02/26
User manual	ripex-m-en.pdf	9 792 kB	2014/04/07
	ripex-d-cz.pdf	109 kB	2012/10/18
RipEX, version 1.4.1.0
Application notes	ripex-app-en.pdf	8 695 kB	2014/02/26
Firmware Release notes	ripex-fw-en-notes.pdf	145 kB	2014/02/26
Firmware package 1.4.1.0	ra1-RACOM-1.4.1.0.cpio	9 030 kB	2014/02/26
RipEX – MIB database	RACOM-RipEX-MIB.zip	25 kB	2014/02/25
RipEX – Zabbix templates	RipEX_Zabbix_templ.zip	36 kB	2014/02/26
User manual	ripex-m-en.pdf	9 573 kB	2014/02/26
RipEX, version 1.3.3.0
Firmware package 1.3.3.0	ra1-RACOM-1.3.3.0.cpio	8 528 kB	2013/08/05
RipEX – MIB database	RACOM-RipEX-MIB.zip	25 kB	2013/05/09
RipEX – Zabbix templates	RipEX_Zabbix_templ.zip	34 kB	2013/05/13
RipEX, version 1.3.2.0
Application notes	ripex-app-en.pdf	8 649 kB	2013/05/07
DEMO handbook	ripex-demo-en.pdf	3 183 kB	2013/05/06
Declaration of Conformity	ripex-d-en.pdf	110 kB	2012/10/18
Firmware Release notes	ripex-fw-en-notes.pdf	134 kB	2013/05/09
Firmware package 1.3.2.0	ra1-RACOM-1.3.2.0.cpio	8 527 kB	2013/05/09
RipEX – MIB database	RACOM-RipEX-MIB.zip	25 kB	2013/05/09
RipEX – Zabbix templates	RipEX_Zabbix_templ.zip	34 kB	2013/05/13
User manual	ripex-m-en.pdf	9 674 kB	2013/05/09
RipEX, version 1.2.7.0
Application notes	ripex-app-en.pdf	6 495 kB	2012/11/15
Firmware Release notes	ripex-fw-en-notes.pdf	103 kB	2012/07/30
Firmware package 1.2.7.0	ra1-1.2.7.0.cpio	8 292 kB	2012/11/15
RipEX – MIB database	RACOM-RipEX-MIB-0.0.2.0.zip	24 kB	2012/08/01
User manual	ripex-m-en.pdf	9 738 kB	2012/10/26
	RipEX_Zabbix_templ.zip	28 kB	2012/11/14
RipEX, version 1.2.6.0
Application notes	ripex-app-en.pdf	6 027 kB	2012/10/26
Firmware Release notes	ripex-fw-en-notes.pdf	103 kB	2012/07/30
Firmware package 1.2.6.0	ra1-1.2.6.0.cpio	8 295 kB	2012/08/01
RipEX – MIB database	RACOM-RipEX-MIB-0.0.2.0.zip	24 kB	2012/08/01
User manual	ripex-m-en.pdf	9 738 kB	2012/08/08
RipEX, version 1.1.6.0
Firmware Release notes	ripex-fw-en-notes.pdf	79 kB	2012/03/06
Firmware package 1.1.6.0	ra1-1.1.6.0.cpio	8 258 kB	2012/03/15
MIB database – old	Racom-RipEX.mib	31 kB	2011/05/17
RipEX – MIB database 0.0.1.0	RACOM-RipEX-MIB-0.0.1.0.zip	23 kB	2012/05/02
RipEX – MIB databáze 0.0.2.0	RACOM-RipEX-MIB-0.0.2.0.zip	24 kB	2012/05/03
User manual	ripex-m-en.pdf	8 836 kB	2012/03/09
RipEX, version 1.1.4.0
Firmware Release notes	ripex-fw-en-notes.pdf	79 kB	2012/03/06
Firmware package 1.1.4.0	ra1-1.1.4.0.cpio	8 257 kB	2012/01/26
MIB database	Racom-RipEX.mib	31 kB	2011/05/17
User manual	ripex-m-en.pdf	8 836 kB	2012/03/09

RipEX2 version 2.0.7.0
Firmware	ripex2-fw-2.0.7.0.fwp	32 548 kB	2021/11/26
Firmware	ra2_mbm_U_2.0.7.0_upgrade_2.0.5.0.fwp	2 191 kB	2021/11/29
Firmware	ra2_mbm_U_2.0.7.0_upgrade_1.4.8.0.fwp	12 527 kB	2021/11/29
Firmware	ra2_mbm_U_2.0.7.0_upgrade_1.4.6.0.fwp	12 808 kB	2021/11/29
Firmware Release notes	ripex2-fw-rn-en.pdf	311 kB	2021/11/25
MIB table	ripex2-mib.zip	8 kB	2021/11/29
Zabbix ver. 5 templates	ripex2-zabbix-v5.0.zip	4 448 kB	2021/11/29
RipEX2 version 2.0.5.0
Firmware	ripex2-fw-2.0.5.0.fwp	32 074 kB	2021/08/27
Firmware	ripex2-fw-2.0.5.0-patch-1.4.8.0.fwp	11 708 kB	2021/08/27
Firmware	ripex2-fw-2.0.5.0-patch-1.4.6.0.fwp	12 072 kB	2021/08/27
Firmware Release notes	ripex2-fw-rn-en.pdf	294 kB	2021/08/27
RipEX2 version 2.0.3.0
User manual RipEX2	ripex2-man-en.pdf	16 755 kB	2021/05/27
Firmware	ripex2-fw-2.0.3.0.fwp	29 570 kB	2021/05/28
Firmware Release notes	ripex2-fw-rn-en.pdf	269 kB	2021/06/01
MIB table	ripex2-mib.zip	8 kB	2021/06/02
RipEX2 version 2.0.1.0
User manual RipEX2	ripex2-man-en.pdf	17 944 kB	2021/03/23
Firmware	ripex2-fw-2.0.1.0.fwp	29 486 kB	2021/03/26
Firmware Release notes	ripex2-fw-rn-en.pdf	262 kB	2021/03/26
MIB table	ripex2-mib.zip	6 kB	2021/03/30
Zabbix ver. 5 templates	ripex2-zabbix-v5.0.zip	4 458 kB	2021/04/23
Zabbix ver. 4 templates	ripex2-zabbix-v4.0.zip	4 476 kB	2021/04/23
RipEX2 version 1.4.8.0
Firmware	ripex2-fw-1.4.8.0.fwp	45 024 kB	2020/12/10
Firmware Release notes	ripex2-fw-rn-en.pdf	248 kB	2020/12/10
MIB table	ripex2-mib.zip	6 kB	2021/11/29
Zabbix ver. 5 templates	ripex2-zabbix.zip	16 kB	2020/12/10
Zabbix ver. 4 templates	ripex2-zabbix-v4.zip	33 kB	2020/12/10
RipEX2 version 1.4.6.0
Firmware	ripex2-fw-1.4.6.0.fwp	49 287 kB	2020/10/23
Firmware Release notes	ripex2-fw-rn-en.pdf	81 kB	2020/10/23
Zabbix ver. 5 templates	ripex2-zabbix.zip	12 kB	2020/10/19
Zabbix ver. 4 templates	ripex2-zabbix_v4.zip	14 kB	2020/10/19
RipEX2 version 1.4.5.0
Firmware	ripex2-fw-1.4.5.0.fwp	48 107 kB	2020/08/27
Firmware Release notes	ripex2-fw-rn-en.pdf	74 kB	2020/08/28
MIB table	ripex2-mib.zip	5 kB	2020/08/28
Zabbix ver. 4 templates	ripex2-zabbix.zip	13 kB	2020/09/02
RipEX2 version 1.4.3.0
Firmware	ripex2-fw-1.4.3.0.fwp	53 272 kB	2020/06/26
Firmware Release notes	ripex2-fw-rn-en.pdf	67 kB	2020/06/25
RipEX2 version 1.4.1.0
Firmware	ripex2-fw-1.4.1.0.fwp	49 121 kB	2020/04/30
Firmware Release notes	ripex2-fw-rn-en.pdf	59 kB	2020/04/30
RipEX2 version 1.3.6.0
Firmware	ripex2-fw-1.3.6.0.fwp	40 670 kB	2020/02/26
Firmware Release notes	ripex2-fw-rn-en.pdf	51 kB	2020/02/26
RipEX2 version 1.3.2.0
Firmware	ripex2-fw-1.3.2.0.fwp	32 127 kB	2019/11/14
Firmware Release notes	ripex2-fw-rn-en.pdf	51 kB	2019/11/15
RipEX2 version 1.3.1.0
Firmware	ripex2-fw-1.3.1.0.fwp	30 033 kB	2019/10/07
Firmware Release notes	ripex2-fw-rn-en.pdf	28 kB	2019/10/07

Antennas
Antenna 135-149 MHz, dipole, 4.5 dBi, RCD	ANT-RCD-D-135.pdf	113 kB	2021/04/19
Antenna 142-148 MHz, omni, 2.2 dBi, Vertikala	ANT-VER-C-142.pdf	517 kB	2021/04/19
Antenna 142-148 MHz, omni, 4.3 dBi, Vertikala	ANT-VER-2C-142.pdf	521 kB	2021/04/19
Antenna 146-153 MHz, 5 Yagi, 9.5 dBi, RCD	ANT-RCD-5Y-146.pdf	110 kB	2021/04/19
Antenna 148-174 MHz, dipole, 4.5 dBi, RCD	ANT-RCD-D-148.pdf	113 kB	2021/04/19
Antenna 150-158 MHz, 5 Yagi, 9.5 dBi, RCD	ANT-RCD-5Y-150.pdf	110 kB	2021/04/19
Antenna 150-158 MHz, omni, 2.2 dBi, Vertikala	ANT-VER-C-150.pdf	517 kB	2021/04/19
Antenna 150-158 MHz, omni, 4.3 dBi, Vertikala	ANT-VER-2C-150.pdf	521 kB	2021/04/19
Antenna 150-174 MHz, double dipole, 6.4 dBi, RCD	ANT-RCD-2D-150.pdf	191 kB	2021/04/19
Antenna 155-166 MHz, 5 Yagi, 9.5 dBi, RCD	ANT-RCD-5Y-155.pdf	110 kB	2021/04/19
Antenna 157-166 MHz, 5 Yagi, 9.5 dBi, RCD	ANT-RCD-5Y-157.pdf	110 kB	2021/04/19
Antenna 158-166 MHz, omni, 2.2 dBi, Vertikala	ANT-VER-C-158.pdf	517 kB	2021/04/19
Antenna 158-166 MHz, omni, 4.3 dBi, Vertikala	ANT-VER-2C-158.pdf	521 kB	2021/04/19
Antenna 165-174 MHz, 5 Yagi, 9.5 dBi, RCD	ANT-RCD-5Y-165.pdf	110 kB	2021/04/19
Antenna 166-174 MHz, omni, 2.2 dBi, Vertikala	ANT-VER-C-166.pdf	517 kB	2021/04/19
Antenna 166-174 MHz, omni, 4.3 dBi, Vertikala	ANT-VER-2C-166.pdf	521 kB	2021/04/19
Antenna 300-315 MHz, omni, 2.2 dBi, Vertikala	ANT-VER-C-300.pdf	517 kB	2021/04/19
Antenna 300-315 MHz, omni, 4.3 dBi, Vertikala	ANT-VER-2C-300.pdf	521 kB	2021/04/19
Antenna 300-344 MHz, 10 Yagi, 13 dBi, RCD	ANT-RCD-10Y-300.pdf	167 kB	2021/04/19
Antenna 300-344 MHz, 6 Yagi, 10 dBi, RCD	ANT-RCD-6Y-300.pdf	123 kB	2021/04/19
Antenna 314-352 MHz, 6 Yagi, 10 dBi, RCD	ANT-RCD-6Y-314.pdf	123 kB	2021/04/19
Antenna 320-350 MHz, 2 Yagi, 6.4 dBi, RCD	ANT-RCD-2Y-320.pdf	110 kB	2021/04/19
Antenna 336-351 MHz, omni, 2.2 dBi, Vertikala	ANT-VER-C-336.pdf	517 kB	2021/04/19
Antenna 336-351 MHz, omni, 4.3 dBi, Vertikala	ANT-VER-2C-336.pdf	521 kB	2021/04/19
Antenna 380-395 MHz, 5 Yagi, 9 dBi, RCD	ANT-RCD-5Y-380.pdf	176 kB	2021/04/19
Antenna 380-395 MHz, 6 Yagi, 11 dBi, RCD	ANT-RCD-6Y-380.pdf	123 kB	2021/04/19
Antenna 380-400 MHz, omni, 2.2 dBi, Vertikala	ANT-VER-C-380.pdf	517 kB	2021/04/19
Antenna 380-400 MHz, omni, 4.3 dBi, Vertikala	ANT-VER-2C-380.pdf	521 kB	2021/04/19
Antenna 380-425 MHz, double dipole, 8 dBi, RCD	ANT-RCD-2D-380.pdf	149 kB	2021/04/19
Antenna 380-430 MHz, dipole, 4.2 dBi, RCD	ANT-RCD-D-380.pdf	389 kB	2021/04/19
Antenna 400-430 MHz, 2 Yagi, 5.6 dBi, RCD	ANT-RCD-2Y-400.pdf	135 kB	2021/04/19
Antenna 400-430 MHz, 6 Yagi, 10 dBi, RCD	ANT-RCD-6Y-400.pdf	111 kB	2021/04/19
Antenna 400-430 MHz, omni, 2.2 dBi, Vertikala	ANT-VER-C-400.pdf	517 kB	2021/04/19
Antenna 400-430 MHz, omni, 4.3 dBi, Vertikala	ANT-VER-2C-400.pdf	521 kB	2021/04/19
Antenna 400-470 MHz, dipole, 4.6 dBi, RCD	ANT-RCD-D-400.pdf	387 kB	2021/04/19
Antenna 400-470 MHz, double dipole, 8 dBi, RCD	ANT-RCD-2D-400.pdf	149 kB	2021/04/19
Antenna 440-470 MHz, 2 Yagi, 5.6 dBi, RCD	ANT-RCD-2Y-440.pdf	135 kB	2021/04/19
Antenna 440-470 MHz, 6 Yagi, 10 dBi, RCD	ANT-RCD-6Y-440.pdf	111 kB	2021/04/19
Antenna 440-470 MHz, omni, 2.2 dBi, Vertikala	ANT-VER-C-440.pdf	517 kB	2021/04/19
Antenna 440-470 MHz, omni, 4.3 dBi, Vertikala	ANT-VER-2C-440.pdf	521 kB	2021/04/19
Antennas ATT
Antenna 135-150 MHz, dipole, 4.6 dBi	ANT-135-MHz-OV138-1.pdf	49 kB	2013/01/08
Antenna 135-150 MHz, double dipole, 7.6 dBi	ANT-135-MHz-OV138-2.pdf	51 kB	2013/01/07
Antenna 136-150 MHz, omni, 5.1 dBi	ANT-136-MHz-KA138-3.pdf	46 kB	2013/01/11
Antenna 137-144 MHz, 3 Yagi, 8 dBi	ANT-137-MHz-SA138-3.pdf	53 kB	2013/01/08
Antenna 137-144 MHz, 5 Yagi, 10 dBi	ANT-137-MHz-SA138-5.pdf	53 kB	2013/01/08
Antenna 137-144 MHz, 5 Yagi, 10 dBi	ANT-144-MHz-SA140-3.pdf	53 kB	2013/01/08
Antenna 144-152 MHz, 5 Yagi, 10 dBi	ANT-144-MHz-SA140-5.pdf	53 kB	2013/01/08
Antenna 146-158 MHz, omni, 5.1 dBi	ANT-146-MHz-KA140-3.pdf	46 kB	2013/01/11
Antenna 150-174 MHz, dipole, 4.6 dBi	ANT-150-MHz-OV160-1.pdf	44 kB	2013/01/07
Antenna 150-174 MHz, double dipole, 7.6 dBi	ANT-150-MHz-OV160-2.pdf	51 kB	2013/01/07
Antenna 152-162 MHz, 3 Yagi, 8 dBi	ANT-152-MHz-SA150-3.pdf	53 kB	2013/01/08
Antenna 152-162 MHz, 5 Yagi,10 dBi	ANT-152-MHz-SA150-5.pdf	53 kB	2013/01/08
Antenna 152-166 MHz, omni, 5.1 dBi	ANT-152-MHz-KA150-3.pdf	46 kB	2013/01/11
Antenna 158-174 MHz, omni, 5.1 dBi	ANT-158-MHz-KA160-3.pdf	47 kB	2013/01/11
Antenna 159-174 MHz, 3 Yagi, 8 dBi	ANT-159-MHz-SA160-3.pdf	53 kB	2013/01/08
Antenna 159-174 MHz, 5 Yagi, 10.1 dBi	ANT-159-MHz-SA160-5.pdf	55 kB	2013/01/08
Antenna 300-330 MHz, omni, 5.1 dBi	ANT-300-MHz-KA300-3.pdf	41 kB	2013/01/11
Antenna 300-355 MHz, 5 Yagi, 9 dBi	ANT-300-MHz-SA300-5.pdf	54 kB	2012/05/22
Antenna 300-355 MHz, 9 Yagi, 12 dBi	ANT-300-MHz-SA300-9.pdf	53 kB	2012/05/22
Antenna 300-355 MHz, dipole, 4.6 dBi	ANT-300-MHz-OV300-1.pdf	50 kB	2013/01/08
Antenna 300-355 MHz, double dipole, 9.2 dBi	ANT-300-MHz-OV300-2.pdf	49 kB	2013/01/08
Antenna 330-355 MHz, omni, 5.1 dBi	ANT-330-MHz-KA330-3.pdf	41 kB	2013/01/11
Antenna 350-380 MHz, 5 Yagi, 8.7 dBi	ANT-350-MHz-SA350-5.pdf	54 kB	2012/05/22
Antenna 350-380 MHz, 9 Yagi, 12.5 dBi	ANT-350-MHz-SA350-9.pdf	53 kB	2012/05/23
Antenna 350-380 MHz, dipole, 4.6 dBi	ANT-350-MHz-OV350-1.pdf	43 kB	2012/05/22
Antenna 350-380 MHz, double dipole, 9.5 dBi	ANT-350-MHz-OV350-2.pdf	45 kB	2012/05/22
Antenna 350-380 MHz, omni, 5.1 dBi	ANT-350-MHz-KA350-3.pdf	41 kB	2013/01/11
Antenna 380-400 MHz, omni, 5.1 dBi	ANT-400-MHz-KA380-3.pdf	42 kB	2017/06/21
Antenna 380-410 MHz, 5 Yagi, 8.7 dBi	ANT-380-MHz-SA380-5.pdf	55 kB	2012/05/22
Antenna 380-410 MHz, 9 Yagi, 12.5 dBi	ANT-380-MHz-SA380-9.pdf	54 kB	2012/05/22
Antenna 380-410 MHz, dipole, 4.6 dBi	ANT-380-MHz-OV380-1.pdf	48 kB	2013/01/08
Antenna 380-410 MHz, double dipole, 9.5 dBi	ANT-380-MHz-OV380-2.pdf	50 kB	2013/01/08
Antenna 400-432 MHz, omni, 5.1 dBi	ANT-400-MHz-KA400-3R.pdf	47 kB	2013/01/11
Antenna 400-435 MHz, 5 Yagi, 8.6 dBi	ANT-400-MHz-SA400-5R.pdf	54 kB	2012/05/22
Antenna 400-435 MHz, 9 Yagi, 12.7 dBi	ANT-400-MHz-SA400-9R.pdf	52 kB	2012/05/22
Antenna 400-435 MHz, dipole, 4.6 dBi	ANT-400-MHz-OV400-1R.pdf	47 kB	2013/01/08
Antenna 400-435 MHz, double dipole, 9.5 dBi	ANT-400-MHz-OV400-2R.pdf	49 kB	2013/01/08
Antenna 400-470 MHz, 9 Yagi, 12.74 dBi	ANT-400-MHz-SA410-9R.pdf	49 kB	2021/07/22
Antenna 430-470 MHz, 5 Yagi, 8.7 dBi	ANT-430-MHz-SA440-5R.pdf	54 kB	2012/05/22
Antenna 430-470 MHz, 9 Yagi, 12.5 dBi	ANT-430-MHz-SA440-9R.pdf	53 kB	2012/05/22
Antenna 430-470 MHz, dipole, 4.6 dBi	ANT-400-MHz-OV430-1R.pdf	48 kB	2012/05/22
Antenna 430-470 MHz, double dipole, 7.2 dBi	ANT-400-MHz-OV430-2R.pdf	50 kB	2012/05/22
Antenna 440-470 MHz, omni, 5.1 dBi	ANT-440-MHz-KA400-3.pdf	41 kB	2013/01/11
Powering
Power supply 85-264VAC/12VDC/75W DIN, Offered until VIII/2021	PWS-AC-DC_12VDC_76W.pdf	259 kB	2012/05/22
Power supply with back-up 90-260VAC/13.8VDC/150W, Offered until VIII/2020	PWS-AC-DC_13.8VDC_152W.pdf	351 kB	2012/05/22
USB adapters
Adapter USB/ETH (RipEX, RipEX2, RAy2, RAy3), Axagon, offered until III/2021	OTH-USB_ETH-XA.pdf	325 kB	2018/12/05

RADIO MODEMS

ROUTERS CELULARES

ENLACES MICROONDAS

RipEX – Radio módem

TRANSPARENTE

FLEXIBLE

BASE DRIVEN

VÍDEOS TUTORIALES

VIBRATION AND SHOCK TEST

BACKUP ROUTES

TERMINAL SERVER

TCP PROXY

ARP PROXY

MIGRATION SOLUTION

VÍDEO TUTORIAL

REDES HÍBRIDAS

Full duplex punto a punto

VIDEO TUTORIAL

Calculations

RipEX settings

Payload bitrate

Network performance

Polling Cycle (Single master)

Mesh mode

Archive

Productos

Compañía

Aplicaciones

¿Preguntas?
