Jediným objektivním parametrem pro posouzení výkonu sítě je její propustnost z pohledu uživatele: kolik paketů/bajtů uživatelských dat bylo úspěšně doručeno v daném časovém intervalu. Bez ohledu na fakt, že RipEX2 je jediný plně CE a FCC certifikovaný rádiový modem s 256 QAM s nejvyšší rychlostí na trhu.
Vzdálenost
Každý rádiový skok je obvykle 5 – 50 km, někdy až 100 km ● Není nutná přímá viditelnost ● Každá jednotka může pracovat současně jako retranslace ● Neomezený počet retranslací na cestě ● Výstupní výkon 0,1 – 10 W ● Výjimečná citlivost přijímače ● Vysoká odolnost proti vícecestnému šíření a rušení ● Jakákoli IP síť (např. Internet) může propojit libovolné jednotky RipEX
Plný duplex (současné Rx a Tx) na dvou frekvencích pro p-t-p (RipEX2) ● Half duplex (přepínání Rx a Tx) na jedné nebo dvou frekvencích (RipEX, RipEX2, RipEX2e)
Pro jednotlivé rádiové linky lze v každé jednotce nastavit různou modulaci (rychlost přenosu dat), FEC a počet opakování
Přijímač se automaticky přizpůsobí datové rychlosti příchozího rámce

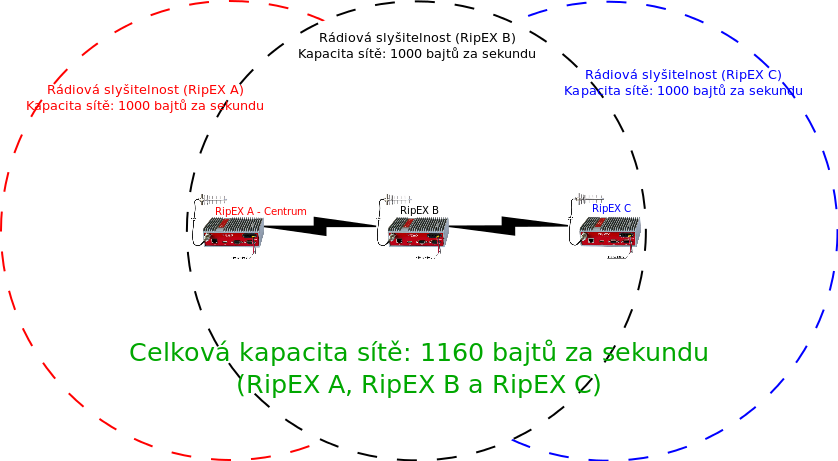

Pomocí naší kalkulačky získáte představu o době odezvy a propustnosti vaší aplikace v síti RipEX
ZAŘÍZENÍ
Detekce otevření skříně – úroveň zabezpečení 2 podle standardu FIPS 140-2 ● Pouze RipEX2, RipEX2e
Digitálně podepsaný FW
Integrita dat – FW je šifrován symetrickou šifrou ● Autenticita dat – symetrická šifra je digitálně podepsána asymetrickou šifrou ● Pouze RipEX2, RipEX2e
Zabezpečený upgrade FW
Aktualizace FW bude přijata pouze v případě, že bude digitálně podepsána společností RACOM
Zabezpečené bootování
Zařízení se plně spustí pouze když je použit FW od společnosti RACOM
Zakázání fyzického portu
Každé fyzické rozhraní (ETH‘s, COM‘s, USB, SFP…) lze individuálně povolit / zakázat
Digitální vstup, který lze připojit např. ke dveřím rozvaděče
MANAGEMENT
Web interface ● API interface (RipEX2, RipEX2e) ● SSL (X.509) certifikát ● Možnost vlastního SSL certifikátu
Používá se pro Fast remote access ● Příkazový řádek (pouze RipEX)
Zakázaní logického portu
Každý logický port (HTTPS, SSH, SNMP…) nebo virtuální rozhraní (Terminál server…) lze individuálně povolit / zakázat
v1, v2c, v3 ● Lze použít jakýkoli NMS software, který používá SNMP protokol ● Application note
KONTROLA PŘÍSTUPU
Role-based access control ● RipEX2, RipEX2e: 4 úrovně (Guest – pouze čtení, Tech – konfigurace mimo zabezpečení, Sectech – Tech + zabezpečení, Admin – plný přístup); Max. počet uživatelských účtů (všechny úrovně dohromady) je 100 ● RipEX: 2 úrovně (Guest – pouze čtení, Admin – plný přístup); Max. 2 uživatelé pro každou úroveň
Upozornění na neúspěšné přihlášení ● Složitost (konfigurovatelná) ● Časový limit nečinnosti (konfigurovatelný) ● Uzamčení (po každém neúspěšném pokusu se postupně prodlužuje doba pro další možné přihlášení až na 15 min.) ● Pouze RipEX2, RipEX2e
Centralizovaná správa přístupových účtů uživatelů ze vzdáleného autentizačního serveru ● Lokálně uložené účty jsou stále k dispozici ● Pouze RipEX2, RipEX2e
ZABEZPEČENÍ DAT
AES256-CCM šifrování ● NIST SP 800-38C ● RFC 6655 ● Ochrana proti ‘Reply attack‘ (25B řídicí blok: 13B nonce + 12B tag) ● Vlastní nebo náhodně generovaný kryptografický klíč ● Periodická automatická výměna náhodně generovaných klíčů bez přerušení uživatelského provozu
Šifrovaný end-to-end p-t-p tunel ● Všechny standardní funkce Linuxu ● Ověřování původu dat ● Kontrola integrity dat (MD5, SHA 1, 256, 384, 512…) ● Šifrování dat (3DES, AES128, 192, 256…) ● Diffie-Hellmanovy skupiny s dopředným utajením ● Periodická výměna kryptografických klíčů (IKEv1, IKEv2) ● Post-quantum Pre-shared Key (PPK) ● Šifry AEAD ● Application note
Šifrovaný end-to-end p-t-mp tunel ● RipEX2 jako OpenVPN server(y) nebo OpenVPN klient(i), 4 paralelní instance v libovolné kombinaci ● Jedna jednotka RipEX2 připojí až 30 klientů ● Kontrola integrity dat (SHA256, SHA3-512, MD5…) ● Šifrování dat (AES256, ARIA, CAMELLIA…) ● Komprese dat (LZO, LZ4v2… – zapnuto/vypnuto, asymetrický režim)
Klíče a certifikáty se ukládají nezávisle na konfiguraci jednotky ● Lze je nahrát nebo vygenerovat přímo v jednotce pomocí generátorů náhodných čísel s vysokou entropií a nezávisle aktualizovat ● Používají se při šifrování rádiového kanálu (AES256), IPsec, OpenVPN, autentizaci vzdáleného přístupu, webovém serveru, distribuci FW
Plnohodnotný standardní Linux firewall ● Layer 2 – MAC, Layer 3 – IP, Layer 4 – TCP/UDP ● Veškerý nežádoucí provoz je blokován na vstupu do sítě
ZAŘÍZENÍ
Standardní záruka 3 roky, na přání delší
Průmyslové provedení
Odolný kryt z hliníkového tlakového odlitku ● Konformní lakování DPS pro drsné prostředí ● Žádné nastavitelné součástky ● Žádné pohyblivé součásti ● Součástky nakupovány od výrobců nebo autorizovaných prodejců
Testování
MTBF
Střední doba mezi poruchami > 100 let
Atex II 3G Ex ic IIA T4 Gc ● IEC 60079-0
Seismická způsobilost
EN 60068-2-27
Elektrické rozvodny
EN 61850-3
Redundance
RipEX-HS Master Station ● Hot standby ● Redundance 1+1 ● Plně monitorováno ● Automatické přepnutí na zálohu ● Výměna jednotek za provozu ● Vhodné pro centrální body sítě, retranslace nebo kritické vzdálené stanice, kde není tolerováno selhání
RÁDIOVÝ KANÁL
Privátní frekvence
Licence => předvídatelnost, nesdílený provoz ● Garantovaná kapacita a kvalita služby ● Plně pod kontrolou uživatele
Integrita dat
Forward Error Correction ● Interleaving ● Proprietární komprese dat ● Kontrola integrity dat pomocí CRC32 ● Proprietární protokol s potvrzováním paketů
KONEKTIVITA
Rádiové a mobilní technologie (nebo jakákoli IP síť) jsou spojeny do jedné sítě, přičemž se využívají nejlepší vlastnosti každé z nich ● Jedna technologie může být použita jako záloha pro druhou
Automatické přepnutí na záložní trasu ● Náhradní trasy mohou být na rádiovém kanálu, mobilní síti nebo jakékoli IP síti
Nativní IP router
Každé jednotlivé rozhraní (rádiové, mobilní, ethernetové…) má vlastní IP adresu a masku. COM porty jsou routovány standardním způsobem – zprávy na ně se doručují na IP adresu libovolného rozhraní jako UDP pakety s danými čísly UDP portů
Transparent protokol na rádiové kanálu ● Pakety přijaté na kterémkoli (ETH, COM) rozhraní jsou vysílány jako broadcast do příslušných rozhraní všech jednotek v síti. Tzn. pakety přijaté na COM jsou vysílány do všech COM na všech vzdálených místech, což umožní připojit vícero RTU ke každé vzdálené jednotce
Flexible nebo Base driven protokol na rádiovém kanálu ● Pakety jsou adresovány, routovány a potvrzovány
Ethernetové porty lze kombinovat jako jeden nebo více switchů s možností routování mezi nimi
V rámci každého ethernetového rozhraní lze definovat více ethernetových podsítí (aliasů) identifikovaných pomocí IP/masky
Každé rozhraní (rádiové, mobilní, ethernetové…) má vlastní IP/masku ● Mesh síť na rádiovém kanálu ● Přímá komunikace peer-to-peer (ne nutně přes základnovou stanici) ● Standardní IP routování i na rádiovém kanálu ● Metrika pro každou trasu
Routovací tabulky nejsou vůbec potřeba ● RipEX2 je jediný rádiový modem na trhu, který nabízí plně funkční dynamické routování založené na IP a optimalizované pro úzkopásmový rádiový kanál ● Podrobnosti
Automatické přepínání mezi hlavní a několika záložními linkami s prioritami ● Automatická kontrola funkčnosti záložních linek a přepnutí zpět na linku s vyšší prioritou po jejím obnovení ● IPsec tunely lze vázat na konkrétní linky pomocí parametru Peer ID, takže se také přepínají
Protokol PPP přes Ethernet ● Typicky se používá pro připojení k poskytovateli internetových služeb přes pevnou linku, zatímco mobilní nebo rádiová síť je záložní ● Pouze klient ● Umožňuje širokou konfiguraci rychlosti přenosu dat, objemu dat atd.
802.1Q ● ,Neomezený‘ počet VLAN (1-4096) ● Dílčím sítím lze přiřadit libovolný počet VLAN ● Management RipEXu může probíhat přes samostatnou VLAN ● Application note
Nešifrovaný end-to-end tunel ● Zapouzdřuje libovolný protokol síťové vrstvy uvnitř virtuálního spojení bod-bod ● Application note
Podpora překladu zdrojových a cílových adres (IP/maska/port) ● Vhodné pro případy, kdy všechny RTU jednotky v síti mají stejnou IP adresu ● Application note
8 úrovní priority (pro všechna rozhraní včetně rádiového) na základě protokolu (TCP, UDP…) a zdroje a cíle (IP/maska/port) ● Podpora standardů 802.1p a DiffServ (DSCP) ● Garantovaná propustnost pro kritický provoz ● Application note
TCP proxy (RipEX)
ARP proxy (RipEX)
RipEX může simulovat libovolnou IP adresu (typicky adresu RTU za rádiovým kanálem) ● Vhodné v případě, že RTU v síti nemají možnost routování (nelze nakonfigurovat default gw) a jsou ve stejné podsíti ● V případě RipEX2 lze místo ARP proxy použít GRE tunel ● Application note ● Video
RÁDIOVÉ PROTOKOLY
Protokol, který řídí provoz na rádiovém kanálu, je nejdůležitější součástí celkové propustnosti sítě.
Pouze jeden protokol na rádiovém kanálu nestačí, protože různé aplikace mají různé požadavky na řízení kolizí, dobu odezvy, jitter, latenci a topologii komunikace.
Pouze RipEX poskytuje tři různé protokoly, které jsou optimalizovány pro různé aplikace. Od starších sériových až po moderní TCP/IP jako je IEC104 díky čemuž je síť spolehlivá a stabilní i při vysokém počtu RTU.
| Base driven | Flexible | Transparent | |
| Topologie | Hvězda | Strom | Jakákoliv |
| Retranslace | Jedna na každé lince | Neomezené | 1-2 možné |
| Mód | Router | Router | Bridge |
| Aplikace | Jakákoliv, optimalizováno pro TCP/IP | Jakákoliv | Master-slave |
| Základnové stanice | Nutné | Možné | Možné |
| Kolize | Nejsou | Řešeny | Neřešeny |
| Potvrzování paketů | Ano | Ano | Ne |
Optimalizováno pro TCP/IP ● Topologie hvězda ● Podpora retranslací ● Žádné kolize ● Veškerý provoz je plně řízen základnovou stanicí ● Až 255 vzdálených stanic pod jednou základnovou stanicí ● Statické nebo dynamické routování ● Spravedlivé rozdělení kapacity kanálu mezi všechny vzdálené stanice ● Stabilní doba odezvy s minimálním zpožděním ● Info sheet l Application note – Base driven protocol ● Application note – Address planning ● Video
Stromová topologie ● Neomezený počet retranslací a větví ● Full Mesh – jakákoli jednotka komunikuje přímo s jakoukoli jinou ● Žádné základnové stanice ● Jakákoli jednotka současně retranslací ● Statické nebo dynamické routování ● Automatické řešení kolizí ● Současně Master-Slave obvolávání z centra a spontánní komunikace ● Info sheet ● Application note – Address planning ● Application note – Radio channel access ● Video
SCADA PROTOKOLY
Sériové
Unikátní SW ovladače mapují adresy sériových SCADA protokolů na IP adresy RipEXů a snižují tak množství dat přenášených vzduchem ● Modbus ● IEC101 ● DNP3 ● PR2000 ● Comli ● DF1 ● Async Link ● PPP ● Siemens 3964(R) ● SAIA S-BUS ● UNI ● MARS-A ● RDS ● Transparent ● C24, RP570, Slip, Cactus, Profibus (RipEX) ● Application note – Modbus ● Application note – UNI
Ethernet
TCP (UDP) protokoly (např. IEC104, DNP3/TCP atd.) lze přenášet transparentně nebo pomocí terminálového serveru nebo TCP proxy (pouze RipEX) ● Vestavěný Modbus RTU / Modbus TCP převodník
DYNAMICKÝ ROUTING
Routovací tabulky nejsou vůbec potřeba ● Každé rozhraní (rádiové, mobilní, ETH) a VLAN lze samostatně zapnout/vypnout ● Jednotky vysílají svým sousedům kam mohou routovat a na základě toho je vybrána gateway s nejlepší metrikou ● Další paket do stejného cíle může být směrován přes jinou gateway
Babel
(RipEX2, RipeX2e)
Optimalizováno pro úzkopásmový rádiový kanál ● Různé algoritmy pro pevná a bezdrátová rozhraní ● Minimální režie ● Na bázi OSPF ● Application note
Je implementován standardní protokol OSPF, který je určen k výměně informací o routování a dosažitelnosti uvnitř autonomních systémů ● Typicky se používá pro routování mezi RipEXy v páteřních sítích ● RFC 2328
Je implementován standardní protokol BGP, který je určen k výměně informací o routování a dosažitelnosti mezi autonomními systémy ● RFC 4271
Nomadic mode
(RipEX)
Proprietární automatické routování mezi Nomadic centrem a vzdálenými jednotkami ● Jakoukoli existující jednotku lze nakonfigurovat jako Nomadic základnu ● Vzdálené Nomadic jednotky se automaticky připojují k nejlepší dostupné Nomadic základně ● Rozšíření sítě beze změn v routovacích tabulkách ● Přenositelnost – vzdálené Nomadic jednotky lze libovolně přemísťovat mezi základnami ● Application note
ZÁLOŽNÍ TRASY
Záložní trasy
Funkce záložních tras výrazně zvyšuje spolehlivost sítě automatickým přepnutím na alternativní cestu v případě poruchy ● Alternativní cesty mohou být na libovolném rozhraní (rádiové, mobilní, ETH)
Link management
(RipEX2, RipeX2e)
Routovací pravidla jsou statická ● Několik záložních linek s prioritami ● Funkčnost záložních linek je průběžně testována (Test period, Repeat period, Reply timeout, Passes, Retries…) ● Přepnutí zpět na linku s vyšší prioritou po jejím obnovení ● IPsec tunely mohou být navázány na konkrétní linky pomocí parametru Peer ID, takže jsou také přepínány
Dynamické přepínání
(RipEX2, RipeX2e)
Dynamické alternativní cesty mezi libovolnými dvěma IP zařízeními (RipEX, Cisco, …) ● Používá se dynamický routing (jak je popsáno výše) ● Application note
Proprietární řešení
(RipEX)
Alternativní cesty jsou statické a vždy mezi dvěma IP adresami RipEXů a to i za retranslací (retranslacemi) nebo za IP sítí ● Několik záložních tras s prioritami ● Funkčnost záložních cest je průběžně testována (ztráty paketů, slabé RSS…) ● Application note ● Video
Hybridní sítě
Rádiové modemy RipEX a mobilní routery M!DGE jsou propojené v rámci jedné sítě a s jediným rozhraním pro aplikaci ● Není nutný žádný další hardware ● Jedna technologie může být použita jako záloha pro druhou ● RipEX2 s mPCIe mobilním modulem umožňuje ‚one box‘ řešení ● Stejné SW ovladače protokolů a stejná logika na všech rozhraních všech zařízení ● Info sheet
| Charakteristika sítě | |
| Rádiová | Mobilní |
| Privátní síť – zcela pod kontrolou uživatele | Veřejná síť – závislost na poskytovateli služby |
| Jeden uživatel – zaručená kapacita a chování | Více uživatelů – nestabilní kapacita a chování sítě |
| Licencovaná frekvence – garantovaná kvalita služeb | Veřejná síť – kvalita služeb není zaručena a může se měnit |
| Vyšší vstupní investice, garantované provozní poplatky placené státu | Nižší vstupní investice, nepředvídatelné provozní poplatky placené poskytovateli služby |
| Vhodné pro kritické aplikace v reálném čase | Vhodné pro méně kritické aplikace |
Migrační řešení
Používá se v případě modernizace starší rádiové sítě nebo při požadavku na současné používání dvou rádiových sítí ● Info sheet ● Application note
Výhody pro zákazníky
Použití standardních jednotek RipEX – není nutný drahý dočasný migrační HW ● Žádný výpadek sítě během migrace ● Žádné časové omezení pro koexistenci starších a nových sítí RipEX ● Migrace jako součást pravidelné údržby ● Postupné nahrazování kus po kusu
Technické vlastnosti
Ve staré síti nejsou nutné žádné změny ● Obě sítě, stará i nová, mohou používat stejnou frekvenci ● Obě rádia, staré i nový RipEX, mohou sdílet společnou anténu ● Automatický přepínač antén automaticky řídí přepínání antén ● Podporován HW kontakt „Carrier On“ používaný u starších základnových stanic ● Routovací tabulka v RipEXu řídí provoz pro obě sítě ● Více
Vlastnosti
Dvě standardní jednotky RipEX2 s možností výměny za chodu + kontrolér v 19“ rack 3U šasi ● Dva nezávislé napájecí zdroje, každý pro jednu jednotku ● Redundance 1+1 ● Kontrolér neobsahuje software ● Automatické přepínání na základě DI/DO rozhraní v jednotkách ● Virtuální MAC adresy identické v obou jednotkách ● Doba přepnutí < 5 s ● Obrázky
Obě jednotky jsou „nabootovány”, pouze jedna je aktivní ● Rozhraní (ETH, COM, (SFP), Radio) druhé jednotky jsou odpojena ● Když se stav aktivní jednotky změní na „down“ (jakákoli kontrolovaná hodnota překročí nastavený limit), kontrolér automaticky přepne všechna rozhraní z 1. jednotky na 2. jednotku a ta převezme všechny funkce ● Při každém přepnutí lze odeslat SNMP trap
● Auto – primárně aktivní je RipEX „A“, při jeho výpadku kontrolér automaticky přepne na RipEX „B“.
● Auto toggle – totéž jako „Auto“, navíc po uplynutí nastavené doby kontrolér automaticky přepne na RipEX „B“ na nastavenou dobu, aby se potvrdilo, že RipEX „B“ je plně funkční a připraven k provozu
● A – aktivní je pouze RipEX „A“ a kontrolér nikdy nepřepne na RipEX „B“
● B – aktivní je pouze RipEX „B“ a kontrolér nikdy nepřepne na RipEX „A“
Standardní jednotky RipEX znamená použití jejich standardní diagnostiky ● Hot-standby parametry jsou konfigurovány v jednotkách RipEX ● Čtyři HW alarm výstupy: standardní HW alarmy jednotek „A“ a „B“, alarm kontroléru – indikuje problém s kontrolérem, alarm přepínače – upozorňuje na přepnutí z aktivní jednotky na záložní ● Dva HW vstupy lze použít v režimu „Auto“ pro nastavení jednotky „A“ nebo „B“ jako primární
Anténa – všechny možnosti pro přepínané nebo redundantní antény ● Napájení – čtyři možnosti: 100 – 240 V AC; 36 – 60 V DC, možnost uzemnění plusu; 18 – 30 V DC, možnost uzemnění plusu; 10 – 30 V DC ● Objednací kódy
Každé zařízení je dodáváno s veškerým potřebným příslušenstvím pro montáž do 19″ racku
Vlastnosti
Transparentní L2 bridge ● Až 1,7 Mb/s @ 300 kHz v obou směrech současně ● Minimální latence ● Dlouhé vzdálenosti (5-50 km) ● Přímá viditelnost není vyžadována ● Použití frekvenčního páru ● Externí nebo interní duplexer ● Podpora všech funkcí RipEX2 ● Video
Příklady použití
Distribuce elektřiny ● GOOSE messaging (IEC 61850) ● SEL Mirrored Bits (relay-to-relay) ● Páteřní sítě pro AMI/AMR koncentrátory ● Propojení základnových stanic DMR…
Přístup k managementu
Web interface
API interface
(RipEX2, RipeX2e)
Application Programming Interface ● Jednotku lze spravovat pomocí externí aplikace ● Plný přístup ke konfiguraci a diagnostice ● Podrobný popis na vyžádání
CLI interface
(RipEX)
Command Line Interface ● Přes SSH
Přes rádiový kanál jsou ze vzdálené jednotky přenášena pouze požadovaná data ● HTML stránka je poskytována z lokálně připojené jednotky ● Zabezpečená komunikace pomocí RSA klíče
Automatická aktualizace FW ● Nahrávání SW klíčů, Zálohování / obnovení konfigurace, Nahrávání certifikátu SSL, Stažení balíčku technické podpory (pouze RipEX)
Veškerá dokumentace je veřejně dostupná ● Datasheety ● Uživatelské manuály ● Info sheety ● Application notes
Technické prezentace ● Tutoriály ● Technické návody ● FW aktualizace ● Webináře
ICMP Ping ● RSS Ping s Data Quality (RipEX) nebo MSE (RipEX2, RipEX2e)
Detailní statistiky pro všechna rozhraní ● Rx/Tx pakety, Rx/Tx bajty – celkové, ztracené, odmítnuté… ● Historická a diferenční data
Podrobná analýza všech rozhraní v reálném čase s možností uložení do souboru
Proprietární NMS není vyžadován ● Lze použít jakýkoli NMS software založený na SNMP ● Doporučujeme bezplatný open-source Zabbix ● Vyzkoušejte Zabbix demo zde (customer / RacomDemo1234) ● SNMP notifikace při vzniku konkrétní události ● Application note
Osm úrovní závažnosti pro každou událost ● SNMP notifikace ● SMS ● Aktivace HW alarmových výstupů (AO, DO1, DO2)
Záznam událostí na vzdáleném serveru ● RFC5424
Rychlý přehled o stavu jednotlivých částí jednotky (Zařízení, Rozhraní, Zabezpečení, Routing…) ● Nefunkční anténa ● Verze FW ● Sériová čísla ● Alarmy…
HW alarm vstup ● HW alarm výstup
Jsou podporovány SMS příkazy i SMS notifikace ● Možnost nastavení hesla pro SMS příkazy ● Pouze při použití mobilního modulu mPCIe
Soubor s pokročilými informacemi pro technickou podporu RACOMu
Stejný HW pro základnu, retranslaci nebo vzdálenou stanici minimalizuje množství náhradních dílů a umožňuje snadnou rekonfiguraci sítě ● FSK i QAM modulace v rámci stejné jednotky ● Různé modely ● 19″ rackové šasi ● Více
Solar ready
Nízká spotřeba energie ● RipEX2: 8 W / Rx, 12 – 40 W / Tx ● RipEX: 5 W / Rx, 13 – 30 W / Tx
Probuzení interním RTC (RipEX2, RipEX2e) nebo přes Sleep digital input (RipEX2, RipEX2e, RipEX)
Save mód
(RipEX)
Probuzení přijatým paketem z rádiového kanálu na vlastní adresu nebo přes Sleep digital input
FW 2.2.0.0
FW 2.1.7.0
FW 2.1.6.0

Latest Radio and Cellular Routers in SCADA (anglicky)
Dozvíte se o „Nejnovějších trendech v bezdrátové komunikaci ve SCADA sítích“ a o tom, jak jim odpovídají výrobky společnosti RACOM. Budeme hovořit o příkladech z reálného života i o hybridních sítích, které kombinují různé typy datové komunikace. Nechybí ani příklady použití jednotek RipEX2e a M!DGE3, které byly v době konání webináře novinkou.
Next Generation IP Radio Modems (anglicky)
VHF/UHF rádiové modemy poslední generace pro privátní sítě umí věci, které byste nečekali. Dnes jsou to nativní IP zařízení, obrovsky se zvýšila datová rychlost a celková propustnost sítí, na rádiovém kanále lze nastavit standardní statický nebo dynamický IP routing včetně záložních tras. Na rádiovém kanále jsou k dispozici různé protokoly optimalizované pro různé aplikace, modemy splňují nejpřísnější bezpečnostní požadavky atd.
Modernizace rádiových datových sítí s MR400 (česky)
MR400, starší generace radiomodemů RACOM vyráběných od roku 2005, se blíží ke konci své životnosti. Dozvíte se, jak hladce zmodernizovat svou starší síť na naše nejnovější rádiové modemy RipEX2 a jaké výhody a nové možnosti tím získáte. Představeny budou také skutečné příběhy úspěšného přechodu z MR400 na RipEX2. Na závěr webináře nechybí online odpovědi na dotazy.
Trade name – trade and marketing name of the product. This name is used for all products within the same product family.
Possible values: RipEX
Gen. – generation of the product of specific Trade name. The very first generation does not have any number in this position.
Possible values: none, 2
Band – frequency band and sub-band
Possible values:
1A: 135–175 MHz
3A: 285–335 MHz
3B: 335–400 MHz
4A: 400–470 MHz
4B: 450–520 MHz
8A: 803–897 MHz
9A: 860–960 MHz
Ext. – Extension module embedded in mPCIe slot
Possible values:
N – not used (the only option for RipEX2e)
W – Extension cellular module; Part No.:
mPCIe-W
Bands W - 4G/3G/2G, Global
M – Extension cellular module; Part No.:
mPCIe-M
Bands M – LTE Cat M1/NB1/NB2, Global (incl. 450
MHz)
O – Extension cellular module; Part No.:
mPCIe-O
Bands O – LTE Cat M1/NB1/NB2, Global
G – Extension GPS (GNSS) module; Part No.: mPCIe-GPS
Note: just one option for mPCIe slot is possible
For legacy values E, P, A, C see User manual.
Var. – designation of product variant. This variant is fixed in unit HW and cannot be changed later on.
Possible values:
F – RipEX2, Data encryption possible. COM2 available. Directly succeeds 'E’ version.
H – RipEX2e, Data encryption possible. COM2 available.
J – RipEX2e, Data encryption never possible (AES256, IPsec, OpenVPN never possible). COM2 available.
O – RipEX2, Data encryption never possible (AES256, IPsec, OpenVPN never possible). COM2 available. Directly succeeds 'N’ version.
C – RipEX2e, processor without HW encryption support. Discontinued from 8/2023
D – RipEX2e, processor without HW encryption support. Encryption features will never be possible. Discontinued from 8/2023
E – RipEX2, Data encryption possible. Discontinued from 8/2024
N – RipEX2, Data encryption never possible (AES256, IPsec, OpenVPN never possible). Discontinued from 8/2024
X*– RipEX2, processor with HW encryption support. Discontinued from 12/2022
SW keys – if unit is ordered with SW keys, all keys are specified in this bracket. SW key can be ordered independently for specific S/N anytime later on.
Possible values (subject to availability of a respective SW feature with a particular HW configuration):
Master – enables all functionalities of all possible SW feature keys, excl. Ex; Part No.: RipEX2-SW-MASTER, RipEX2e-SW-MASTER
Protocols – enables Radio protocols (Flexible, Base driven); Part No.: RipEX2-SW-PROTOCOLS
Dynamic routing – enables Dynamic routing (Babel, OSPF, BGP, Link management, PPPoE); Part No.: RipEX2-SW-DYNAMIC-ROUTING
Speed – enables 256QAM, Channels > 50kHz, Full duplex, RipEX2 only; Part No.: RipEX2-SW-SPEED
Power – enables RF power 40 dBm PEP; Part No.: RipEX2-SW-POWER
Security – enables IPsec, OpenVPN, RADIUS, Multiple users; Part No.: RipEX2-SW-SECURITY
SFP – enables SFP interface, RipEX2 only; Part No.: RipEX2-SW-SFP
COM2 – enables COM2 interface, RipEX2e, RipEX2 variant ‘F’ and ‘O’ only; Part No.: RipEX2-SW-COM2
Ex - authorization for use RipEX2 in hazardous location II 3G Ex ic IIA T4 Gc. Part No.: RipEX2-Ex (Note: Ex keys are available only for units produced after 1st of January 2022)
Region – used for countries where specific restrictions are required. Available only on special request when ordering. If used, it is indicated in bracket along with the SW keys.
Possible values:
US – USA, Allowed freq. according to FCC part
90
RipEX2 - 1A: 150.8 - 156.2475, 157.1875 - 161.575, 161.775 - 161.9625,
162.0375 - 170.0 MHz; Reg. ID: 1A-FCC_Part_90
RipEX2 - 4A: 4A: 406.1 -
454.0, 456 - 462.5375, 462.7375 - 467.5375, 467.7375 - 470.0 MHz; Reg. ID:
4A-FCC_Part_90
RU – Russia, Allowed freq. according to Russian
regulations
RipEX2 - 1A: 146.0 - 174.0 MHz; Reg. ID:
1A-Russia
RipEX2 - 4A: 403.0 - 410.0, 433.0 - 450.0 MHz; Reg. ID:
4A-Russia
RipEX2 - 4A: 433.0 - 450.0 MHz; Adjusted product label; Reg. ID:
4-Russia
BR – Brazil, 6.25 kHz channel not
allowed
RipEX2 - 4A: Additional sticker (Anatel 16763) on product and
paper box; Reg. ID: 4A-Brazil
MX – Mexico, Additional sticker on product and paper box
Type – specific product type
Possible values:
RipEX2-1
RipEX2-3
RipEX2-4
Code – part of order code which is printed on Product label on the housing (SW keys are not HW dependent and can be ordered later on, so they are not printed on Product label).
Order code – the complete product code, which is used on Quotations, Invoices, Delivery notes etc.
In order to find out the correct Order code, please use E-shop.
* The processor included in the unit uses an encryption module listed as 5A002 a.1 in the
Regulation (EU) 2021/821, setting up a Community regime for the control of exports, transfer,
brokering and transit of dual-use items. Units are subject to export control when exporting
outside the European union, according to national, EU and US law (ECCN 5A002 a.1), see https://policy.trade.ec.europa.eu/help-exporters-and-importers/exporting-dual-use-items_en.
In the case of export from the country where the units were delivered by
, the exporter must inform of the new country of delivery. X was
under production until XII/2022
Trade name – trade and marketing name of the product. This name is used for all products within the same product family.
Possible values: RipEX
Gen – generation of the product of specific Trade name. The very first generation doesn’t have any number in this position.
Possible values: 2
Var – designation of product variant
Possible values:
HS – 19″ chassis, Hot Standby controller, 2x pow.supply, for 2x RipEX2 (excl.)
RD – 19″ chassis, without controller, 2x pow.supply, for 2x RipEX2 (excl.)
RS – 19″ chassis, without controller, 1x pow.supply, for 1x RipEX2 (excl.)
Pwr – power input
Possible values:
A – 100-240 VAC, 50-60 Hz
D – 36-60 VDC, positive grounding possible
E – 10-30 VDC
F – 18-30 VDC, positive grounding possible
Ant – First letter – Radio interface antenna connectors
Possible values:
A – Var. HS: 1× N-female (Tx/Rx) – antenna switched for A and B unit
B – Var. HS: 2× N-female (Tx/Rx, Rx) – antennas switched for A and B unit
D – Var. HS or RD: 4× N-female (Tx/Rx, Rx; Tx/Rx, Rx) – no antenna switch, separate antennas for A and B unit
E – Var. RS: 2× N-female (Tx/Rx, Rx)
Ant – Second letter (optional) – Extension module antenna connectors
Possible values:
C – 2x SMA-female (ANT1; ANT1), no antenna switch
D – 4x SMA-female (ANT1, ANT2; ANT1, ANT2), no antenna switch
Opt – designation of internal option, if it is used
Possible values:
none
D – 1x internal duplexer, frequency details should be specified, for Var. RS + Ant. E or Var. HS + Ant. B
Type – specific product type for which type approvals like CE, FCC etc. are issued
Possible values:
RipEX2-HS (RipEX2-RD, RipEX2-RS in Code)
Order code – printed on Product label on the housing and used on Quotations, Invoices, Delivery notes etc.
Trade name – trade and marketing name of the product. This name is used for all products within the same product family.
Possible values: RipEX
Band – frequency band
Possible values:
135 (tuning range 135–154 MHz)
154 (tuning range 154–174 MHz)
215 (tuning range 215–240 MHz)
300 (tuning range 300–320 MHz)
320 (tuning range 320–340 MHz)
340 (tuning range 340–360 MHz)
368 (tuning range 368–400 MHz)
400 (tuning range 400–432 MHz)
432 (tuning range 432–470 MHz)
470 (tuning range 470–512 MHz)
928 (tuning range 928–960 MHz)
Var. – designation of product variant, if it is used. Generally, more variants can be used within one unit, i.e. more letters can be on this position. These variants cannot be ordered and included in the unit later on.
Possible values:
none - basic model
D – Separate connectors for RX and TX antennas, Part No. RipEX-HW-DUAL
G – Internal GPS module, Part No. RipEX-HW-GPS
N – Data encryption never possible (AES256, IPsec never possible)
S – Up to 50 kHz channel spacing, Part No. RipEX-HW-50kHz (only versions before 2014 didn´t support var. ´S´)
P – Ingress Protection level IP51, Part No. RipEX-HW-IP51
SW keys – if unit is ordered with SW keys, all keys are specified in this bracket. SW key can be ordered independently for specific S/N anytime later on.
Possible values:
Master – enables all functionalities of all possible SW feature keys, Part No. RipEX-SW-MASTER
Router – enables Router mode. If not activated, only Bridge mode is available, Part No. RipEX-SW-ROUTER
Backup routes – enables Backup routes, Part No. RipEX-SW-BACKUP ROUTES
Speed – enables the two highest speeds (D8PSK, 16DEQAM mod.) for 25 and 50 kHz channel, Part No. RipEX-SW-SPEED
10W – enables RF output power 10 W for CPFSK modulations, Part No. RipEX-SW-10W
COM2 – enables the second serial interface configurable as RS232 or RS485, Part No. RipEX-SW-COM2
Ex – authorization for use RipEX in hazardous location Ex II 3G Ex ic IIC T4 Gc. Part No.: RipEX-Ex (Note: Ex keys are available only for units produced after 1st of January 2014)
Region – used for countries where specific restrictions are required. Available only on special request when ordering. If used, it is indicated in bracket along with the SW keys.
Possible values:
BR – Brazil, RipEX - 368: Anatel sticker 09610
MX – Mexico, Import sticker on paper box, SOL0903113T3
Type – specific product type for which type approvals like CE, FCC etc. are issued
Possible values:
RipEX-160 for Bands 135, 154 (RipEX-135, RipEX-154 in Code)
RipEX-200 for Bands 215 (RipEX-215 in Code)
RipEX-300 for Bands 300, 320, 340 (RipEX-300, RipEX-320, RipEX-340 in Code)
RipEX-400 for Bands 368, 400, 432, 470 (RipEX-368, RipEX-400, RipEX-432, RipEX-470 in Code)
RipEX-900 for Bands 928 (RipEX-928 in Code)
Code – part of order code which is printed on
Product label on the housing (SW keys are not HW depend-ent and can be ordered later on,
so they are not printed on Product label).
Note: Number in Type (e.g.
RipEX-400) in Code is replaced by Band (e.g. RipEX-368, RipEX-400, RipEX-432,
RipEX-470)
Order code – the complete product code, which is used on Quotations, Invoices, Delivery notes etc.
In order to find out the correct Order code, please use E-shop.
| RipEX2 | RipEX2e | RipEX | |
| Max. Speed | 1.7 Mb/s @ 256QAM |
250 kb/s @ 64QAM |
166 kb/s @ 16DEQAM |
| Speed @ 25 kHz | 167 kb/s | 125 kb/s | 83 kb/s |
| Channel size | 6.25 – 300 kHz | 6.25 – 50 kHz | 6.25 – 50 kHz |
| Interfaces | 4×ETH, 1×SFP, 2×COM, 1×USB | 2×ETH,2×COM, 1×USB | 1×ETH,2×COM, 1×USB |
| mPCIe | Yes | No | No |
| Full duplex | Yes | No | No |
| Fully Redundant Hot Standby Master Station | Yes | No | Yes |
| Management Access | 4 levels | 4 levels | 2 levels |
| IPsec | Yes | Yes | Yes |
| RADIUS | Yes | Yes | No |
| Radio parameters | RipEX2 | RipEX2e | ||||
| Frequency bands | 135 – 175 MHz
285 – 335; 335 – 400 MHz 400 – 470; 450 – 520 MHz 803 – 897; 860 – 960 MHz |
|||||
| Channel spacing | 6.25; 12.5; 25; 50; 100; 150; 200; 250; 300 kHz | 6.25; 12.5; 25; 50 kHz | ||||
| Frequency stability | ±0.5 ppm ±0.01 ppm with internal (optional) GNSS (GPS) or external time synchronisation, see details |
±0.5 ppm | ||||
| Modulation | QAM: 256QAM; 64QAM; 16DEQAM; D8PSK; π/4DQPSK;
DPSK FSK: 4CPFSK; 2CPFSK, see details |
QAM: 64QAM; 16DEQAM; D8PSK; π/4DQPSK;
DPSK FSK: 4CPFSK; 2CPFSK, see details |
||||
| FEC (Forward Error Correction) | 2/3; 3/4; 5/6; Off
Trellis code with Viterbi soft-decoder |
|||||
| Gross data rate (data speed) 1) | Channel spacing
[kHz] |
Gross data rate
(modulation rate)
[kb/s] |
Channel spacing
[kHz] |
Gross data rate
(modulation rate)
[kb/s] |
||
| 6.25 | 35 | 6.25 | 26 | |||
| 12.5 | 83 | 12.5 | 63 | |||
| 25 | 167 | 25 | 125 | |||
| 50 | 333 | 50 | 250 | |||
| 100 | 555 | |||||
| 150 | 925 | |||||
| 200 | 1111 | |||||
| 250 2) | 1389 | |||||
| 300 2) | 1736 | |||||
| Transmitter | ||||||
| RF Output power | QAM: 0.1 – 5.0 W (20 – 37
dBm) RMS in 1dB step 3)
FSK: 0.1 – 10 W (20 – 40 dBm) in 1dB step see details |
|||||
| Duty cycle | Continuous | |||||
| Rx to Tx Time | < 2 ms @ 6.25 kHz
channel < 1.0 ms @ 12.5 kHz channel < 0.7 ms @ 25 kHz channel |
|||||
| Spurious Emissions (Conducted) | < -36 dBm | |||||
| Radiated Spurious Emissions | < -36 dBm | |||||
| Adjacent channel power | < -60 dBc | |||||
| Transient adjacent channel power | < -60 dBc | |||||
| Receiver | ||||||
| Anti-aliasing Selectivity | 56 kHz
@ -3 dB
BW applicable for 6.25; 12.5; 25 kHz
500 kHz @ -3 dB BW applicable for 50; 100; 150; 200; 250; 300 kHz |
56 kHz
@ -3 dB
BW applicable for 6.25; 12.5; 25 kHz
500 kHz @ -3 dB BW applicable for 50 kHz |
||||
| Tx to Rx Time | < 2 ms @ 6.25 kHz
channel < 1.0 ms @ 12.5 kHz channel < 0.7 ms @ 25 kHz channel |
|||||
| Maximum Receiver Input Power | 20 dBm (100 mW) | |||||
| Rx Spurious Emissions (Conducted) | < -57 dBm | |||||
| Radiated Spurious Emissions | < -57 dBm | |||||
| Blocking or desensitization | > -23 dBm
@ 1 MHz
> -19 dBm @ 2 MHz > -15 dBm @ 5 MHz > -13 dBm @ 10 MHz |
|||||
| Spurious response rejection | > 70 dB | |||||
| Technical parameters are subject to change without prior notification. | ||||||
| 1) | Network throughput varies and depends heavily on the data structure, optimization effectivity, protocol on Radio channel, network topology, signal budgets and many other parameters of the network. Practical tests are recommended. | |||||
| 2) | Available only in Bridge mode. | |||||
| 3) | Max peak envelope power (PEP) 10 W (40 dBm) . | |||||
| Electrical | RipEX2 | RipEX2e | |||
| Primary power | 10 to 30 VDC, negative GND | ||||
| Rx | 8 W / 13.8 V, see details | ||||
| Tx | 12 – 55 W, see details | ||||
| Sleep mode | 0.01 W | ||||
| Interfaces | |||||
| Ethernet | 10/100/1000Base-T Auto MDI/MDIX | 4× RJ45 | 10/100/1000Base-T Auto MDI/MDIX | 2× RJ45 | |
| SFP | 10/100/1000Base-T or 1000Base-SX or 1000Base-LX user exchangeable SFP with max. power consumption 1.25 W |
1× SFP | No SFP | ||
| COM | RS232 / RS485 SW configurable | DB9F | |||
| 600 b/s – 2 Mb/s | |||||
| COM2 RipEX2e, RipEX2 var. F and O | RS232 | DB9F (COM1, COM2) | |||
| 600 b/s – 2 Mb/s | |||||
| COM2, COM3 Extension module ‘C’: Not available for RipEX2e, RipEX2 var. F and O |
2× RS232 |
RJ45 | |||
| COM2: 600 b/s – 2
Mb/s; COM3: 2.4 kb/s – 921.6 kb/s |
|||||
| USB | USB 3.0 | Host A | |||
| Antenna | 50 Ω SW configurable 1× Tx / Rx or 1× Rx + 1× Tx |
2× TNC female | 50 Ω 1× Tx / Rx |
1× TNC female | |
| Inputs/Outputs | 1× HW alarm input
1× HW alarm output 1× Sleep input |
Power connector |
|||
| 2× DI, 2× DO, 1× diffDI
not available when Extension module 'C' (COM ports) is used |
RJ45 | Not available | |||
| Indication LEDs | |||
| LED panel | 5× tri-color status LEDs (SYS, EXT, RX, TX, COM) | ||
| ETH | 4× RJ45 (Link and Activity LEDs), 1× SFP (Status LED) | ||
| Environmental | |||
| IP Code (Ingress Protection) | IP41, IP42, IP52 - see details | ||
| MTBF (Mean Time Between Failure) | > 900 000 hours (> 100 years) | ||
| Operating temperature | −40 to +70 °C ( −40 to +158 °F) 4) | ||
| Operating humidity | 5 to 95 % non-condensing | ||
| Storage | −40 to +85 °C ( −40 to +185 °F) / 5 to 95 % non-condensing | ||
| Mechanical | |||
| Casing | Rugged die-cast aluminium | ||
| Dimensions |
H×W×D: 60×185×125.5 mm (2.34×7.2×4.94 in) |
||
| Weight |
1.55 kg (3.4 lbs) |
||
| Mounting | DIN rail, L-bracket,
Flat-bracket, 19" Rack chassis
see details |
||
| SW | |||
| Operating modes | Bridge / Router | ||
| Radio channel protocols | Transparent @
Bridge Base driven, Flexible @ Router see details |
||
| User protocols on COM | DNP3, DF1, IEC101, Modbus RTU, PR2000, RDS, Siemens 3964(R), COMLI, SAIA S-bus, Mars-A, PPP, UNI, Async Link | ||
| User protocols on Ethernet | Modbus TCP, IEC104, DNP3 TCP, Comli TCP, Terminal server… | ||
| Serial to IP convertors | DNP3 / DNP3 TCP, Modbus RTU / Modbus TCP | ||
| Protocol on Radio channel | |||
| Multi master applications | Yes | ||
| Report by exception | Yes | ||
| Collision Avoidance Capability | Yes | ||
| Remote to Remote communication | Yes | ||
| Addressed and acknowledged serial SCADA protocols |
Yes | ||
| Data integrity control | CRC 32 | ||
| Optimization | Intelligent payload data and header (Eth / IP / TCP / UDP) compression | ||
| Security | |||
| Management | HTTPS (Web Interface or Application Programming Interface) | ||
| Role-based access control (RBAC) | 4 levels (Guest, Tech, SecTech, Admin) | ||
| WiFi management access (optional) | WPA2-PSK secured | ||
| Encryption | AES256-CCM | ||
| VPN | IPsec, OpenVPN, GRE | ||
| VLAN | IEEE 802.1Q (tagging), Q-in-Q for Transparent mode | ||
| AAA protocol | RADIUS | ||
| Firewall | Layer 2 - MAC, Layer 3 - IP, Layer 4 - TCP/UDP | ||
| FW | Digitally signed | ||
| HW tamper | Case opening evidence | ||
| 4) | When full-duplex with full power (40 dBm PEP) and the surrounding temperature above + 60°C the external passive cooler should be used (e.g. RipEX2-RS 19" Rack chassis). | ||
| Diagnostic and Management | |
| Link testing | ICMP ping, RSS ping |
| Status information | User interfaces |
| Statistics |
Historical and differential statistics for Rx / Tx Packets on all user
interfaces (ETH 1-5, COM 1-3, TS 1-5) and Radio interface - for individual
connections. |
| Statistics history | Several weeks |
| Event log | Events filtered by time, severity, user, remote IP address and type of event |
| SNMP | SNMPv1, SNMPv2c, SNMPv3 Trap / Inform alarms generation as per settings |
| NTP | Client / Server |
| Monitoring | Real time analysis of all interfaces (RADIO, ETH 1-5 , COM 1-3, TS 1-5) and internal interfaces between software modules, see details |
| Standards | |
| CE | RED; RoHS; WEEE |
| FCC, IC | FCC Part 90, IC RSS-119 |
| Spectrum | ETSI EN 302 561 V2.1.1 ETSI EN 300 113 V2.2.1 |
| EMC (electromagnetic compatibility) |
ETSI EN 301 489-1 V2.2.3 ETSI EN 301 489-5 V3.2.1 EN 61850-3:2014 |
| Product safety | EN 62368-1:2014 + A11:2017 |
| RF health safety | EN 62311:2008 |
| Electric power substations environment |
IEEE 1613:2009 IEEE 1613.1:2013 EN 61850-3:2014 |
| Hazardous locations | EN 60079-0:2012 EN 60079-11:2012 |
| Environmental | EN 61850-3: 2014 |
| Vibration & shock |
EN 60068-2-6:2008 |
| Seismic qualification | EN 60068-2-27:2010 |
| IP rating | EN 60529:1993 + A1:2001 + A2:2014 |
| Optional interfaces (not applicable for RipEX2e) | ||
|
Extension module 'G' |
Active antenna 3.3 VDC SMA female (EXT on front panel) | |
| 72-channel u-blox M8 engine GPS/QZSS L1 C/A, GLONASS L10F, BeiDou B1I, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN | ||
|
Extension module 'C' |
COM2: RS232 - 5 pin (RxD, TxD, GND, RTS, CTS) 600 b/s to 2 Mb/s COM3: RS232 - 3 pin (RxD, TxD, GND) 2.4 kb/s to 921.6 kb/s RJ45 (DI/DO on front panel) |
|
|
Extension module 'W', 'M', 'O'
|
see details | |
| Radio parameters | RipEX2-HS | |
| The same as RipEX2 units used | ||
| Hot Standby | ||
| Switch-over time | < 2 s | |
| Electrical | ||
| Primary power | HW models | |
| 100 – 240 VAC, 50 – 60 Hz 36 – 60 VDC, positive grounding possible |
||
| 10 – 30 VDC 18 – 30 VDC, positive grounding possible |
||
| Individual power supply for each unit | ||
| Power consumption | HS own consumption typically <10 W (+ 1× Rx + 1× Rx/Tx of individual units) | |
| RipEX-HSB | No | |
| Interfaces | ||
| detail | ||
| Ethernet | 1× 10/100/1000 Base-T Auto MDI/MDIX, RJ45 | |
| SFP | 1× 10/100/1000Base-T/1000Base-SX/1000Base-LX | |
| COM 1 | RS232/RS485 SW configurable, DB9F 300 bps – 1 Mbps |
|
| COM 2 | No | |
| USB | USB 3.0 / Host A, for each RipEX2 unit | |
| Antenna | N-female(s) / 50 Ohms | |
| HW models | ||
| Environmental | ||
| IP Code (Ingress Protection) | IP30 | |
| MTBF (Mean Time Between Failure) | > 900 000 (> 100 years) | |
| Operating temperature | –40 to +70 °C (-40 to +158 °F) | |
| Humidity | 5 to 95% non-condensing | |
| Storage | −40 to +85 °C (−40 to +185 °F) / 5 to 95 % non-condensing | |
| Internal fans | No | |
| Mechanical | ||
| Dimensions | 19″ rack 3U 442 W × 392D × 120H mm (17.40 × 15.43 × 4.72 in) |
|
| Weight | 8.9 kg (19.6 lbs), RipEX2 unit exl. 12.1 kg (26.7 lbs), RipEX2 unit incl. |
|
| Diagnostics and Management | ||
| Same tools as with standard RipEX units used | ||
| LED panels | Standard RipEX2 LED panel: SYS, AUX, RX, TX, COM HS controller: A, AUTO, B, SFP |
|
| HW Alarm outputs | RipEX2 A, RipEX2 B, Controller, General alarm | |
| Standards | ||
| CE, FCC | ||
| Radio parameters | ||||||||||||||
| Frequency bands | 135 – 154; 154 – 174 MHz 215 – 240 MHz 300 – 320; 320 – 340; 340 – 360 MHz 368 – 400; 400 – 432; 432 – 470 MHz 470 – 512 MHz 928 – 960 MHz see details |
|||||||||||||
| Channel spacing | 6.25; 12.5; 25; 50 kHz 1) | |||||||||||||
| Frequency stability | ±1.0 ppm | |||||||||||||
| Modulation | QAM (linear): 16DEQAM; D8PSK; π/4DQPSK; DPSK | |||||||||||||
| FSK (exponential): 4CPFSK; 2CPFSK | see details | |||||||||||||
| FEC (Forward Error Correction) | On/Off, ¾ Trellis code with Viterbi soft-decoder | |||||||||||||
| Gross data rate (data speed) 2) |
|
|||||||||||||
| Transmitter | ||||||||||||||
| RF Output power | QAM: 0.5 – 2 W
3) FSK: 0.1 – 10 W 4) see details |
|||||||||||||
| Duty cycle | Continuous | |||||||||||||
| Rx to Tx Time | < 1.5 ms | |||||||||||||
| Intermodulation Attenuation | > 40 dB | |||||||||||||
| Spurious Emissions (Conducted) | < -36 dBm | |||||||||||||
| Radiated Spurious Emissions | < -36 dBm | |||||||||||||
| Adjacent channel power | < -60 dBc | |||||||||||||
| Transient adjacent channel power | < -60 dBc | |||||||||||||
| Receiver | ||||||||||||||
| Sensitivity | -113 dBm (12.5 kHz, 2CPFSK, BER 10-6, 3/4 FEC, see details | |||||||||||||
| Anti-aliasing Selectivity | 50 kHz @ -3 dB BW | |||||||||||||
| Tx to Rx Time | < 1.5 ms | |||||||||||||
| Maximum Receiver Input Power | 20 dBm (100 mW) | |||||||||||||
| Rx Spurious Emissions (Conducted) | < -57 dBm | |||||||||||||
| Radiated Spurious Emissions | < -57 dBm | |||||||||||||
| Blocking or desensitization | see details | |||||||||||||
| Spurious response rejection | > 70 dB | |||||||||||||
| 1) | 50 kHz channel spacing is HW dependent, versions before 2014 didn´t support it. 6.25 kHz channel spacing is not available for RipEX-928. | |||||||||||||
| 2) | Network throughput varies and depends heavily on the data structure, optimization effectivity, protocol on Radio channel, network topology, signal budgets and many other parameters of the network. Practical tests are recommended. | |||||||||||||
| 3) | Max peak envelope power (PEP) 7.0 W | |||||||||||||
| 4) | For output power 10 W it is recommended to use input power above 11 VDC. | |||||||||||||
| RipEX-470, RipEX-928 - max. RF Output power 8 W. | ||||||||||||||
| Electrical | ||||
| Primary power | 10 to 30 VDC, negative GND | |||
| Rx | 5 W / 13.8 V; 4.8 W / 24 V; (Radio part < 2 W) | |||
| Tx | 13 – 40 W, see details | |||
| Sleep mode | 0.1 W | |||
| Save mode | 2 W | |||
| Interfaces | ||||
| Ethernet | 10/100 Base-T Auto MDI/MDIX | RJ45 | ||
| COM1 | RS232 | DB9F | ||
| 300 – 115 200 b/s | ||||
| COM2 | RS232/RS485 SW configurable | DB9F | ||
| 300 – 115 200 b/s | ||||
| USB | USB 1.1 | Host A | ||
| Antenna | 50 Ω | TNC female | ||
| Inputs/Outputs | 1x HW alarm input 1x HW alarm output 1x Sleep input |
Power connector | ||
| Indication LEDs | |||
| LED panel | 7× tri-color status LEDs (Power, ETH, COM1, COM2, Rx, Tx, Status) |
||
| Environmental | |||
| IP Code (Ingress Protection) | IP40, (IP51 - see details) | ||
| MTBF (Mean Time Between Failure) | > 900 000 hours (> 100 years) | ||
| Hazardous lodations | Ex II 3G Ex ic IIC T4 Gc | ||
| Operating temperature | −40 to +70 °C (−40 to +158 °F) | ||
| Operating humidity | 5 to 95 % non-condensing | ||
| Storage | −40 to +85 °C (−40 to +185 °F) / 5 to 95 % non-condensing | ||
| Mechanical | |||
| Casing | Rugged die-cast aluminium | ||
| Dimensions | H × W × D: 50 × 150 × 118 mm (1.97 × 5.9 × 4.65 in) | ||
| Weight | 1.1 kg (2.4 lbs) | ||
| Mounting | DIN rail, L-bracket, Flat-bracket, 19" Rack shelf | ||
| SW | |||
| Operating modes | Bridge / Router | ||
| Radio channel protocols | Transparent @ Bridge Base driven, Flexible @ Router see details |
||
| User protocols on COM |
Modbus, IEC101, DNP3, PR2000, UNI, Comli, DF1, RP570, Profibus, … |
||
| User protocols on Ethernet | Modbus TCP, IEC104, DNP3 TCP, Comli TCP,
Terminal server… |
||
| Serial to IP convertors | Modbus RTU / Modbus TCP, DNP3 / DNP3 TCP | ||
| Protocol on Radio channel | |||
| Multi master applications | Yes | ||
| Report by exception | Yes | ||
| Collision Avoidance Capability | Yes | ||
| Remote to Remote communication | Yes | ||
| Addressed & acknowledged serial SCADA protocols |
Yes | ||
| Data integrity control | CRC 32 | ||
| Optimization | Payload data and Ethernet / IP / TCP / UDP header compression, Packet flow on Radio channel optimization | ||
| Security | |||
| Management | HTTP, HTTPS (own certificate), SSH | ||
| Access accounts | 2 levels (Guest, Admin) | ||
| Encryption | AES256-CCM | ||
| VPN | IPsec, GRE | ||
| VLAN | IEEE 802.1Q (tagging), Q-in-Q for Transparent mode | ||
| Firewall | Layer 2 - MAC, Layer 3 - IP, Layer 4 - TCP/UDP | ||
| Diagnostic and Management | |||
| Radio link testing | Yes (ping with RSS, Data Quality, Homogeneity) | ||
| Watched values (Can be broadcast to neighbouring units. Received info displayed in Neighbours table) | Device - Ucc, Temp, PWR, VSWR, *HW Alarm
Input. Radio channel - *RSScom, *DQcom, TXLost [%] User interfaces - ETH (Rx/Tx), COM1 (Rx/Tx), COM2 (Rx/Tx) * not broadcast |
||
| Statistics | For Rx/Tx Packets on User interfaces (ETH, COM1, COM2) and for User data and Radio protocol (Repeats, Lost, ACK etc.) on Radio channel | ||
| Graphs | For Watched values and Statistics | ||
| History (Statistics, Neighbours, Graphs) |
20 periods (configurable, e.g. days) | ||
| SNMP | SNMPv1, SNMPv2c, SNMPv3 SNMP Traps or SNMP Informs generation for Watched values |
||
| NTP | Client, Server (synchronized from internal GPS) | ||
| Monitoring | Real time/Save to file analysis of all physical interfaces (RADIO, ETH, COM1, COM2) and some internal interfaces between software modules (e.g. Terminal servers, Modbus TCP server etc.) | ||
| Standards | |
| CE | RED, RoHS, WEEE |
| FCC, IC | FCC Part 90, Pending: IC RSS-119 |
| Spectrum | ETSI EN 302 561 V2.1.1:2017 ETSI EN 300 113 V2.2.1:2017 |
| EMC (electromagnetic compatibility) | ETSI EN 301 489-1 V2.1.1:2017 ETSI EN 301 489-5 V2.1.1:2017 IEC 1613:2009 Class 1 |
| Safety | EN 60950-1:2006, A11:2009, A1:2010, A1:2010, A12:2011, A2:2013 |
| SAR | EN 50385:2002 EN 50383ed.2:2011 |
| Vibration & shock | EN 61373:1999 EN 60068-2-6:2008 |
| Seismic qualification | IEC 980:1989 (seismic category 1a) |
| Hazardous locations | EN 60079-0:2012 EN 60079-11:2012 |
| IP rating | EN 60529:1993 + A1:2001 + A2:2014 |
RACOM je prvovýrobce a proto neposkytuje rozvoz všech dostupných doplňků k vlastním výrobkům. Tento seznam obsahuje otestované příslušenství, které je fa RACOM připravena dodat v rámci RipEX jednotek. Komponenty jsou drženy pouze v omezeném množství, a dodací lhůta proto může být ovlivněna potřebou subdodávek. Pokud požadujete další příslušenství, prosím kontaktujte nás nebo svého dodavatele.
DC napájecí zdroj, DIN lišta
DC napájecí zdroj s nabíjením baterie
Klipsy na DIN lištu
Plochý držák
L držák
S držák
19″ šasi
RipEX
RipEX2
Ochrana IP52
Wifi adaptér
Wifi adaptér 2
USB/ETH adaptér
USB/ETH adaptér 2
Podporovány jsou všechny běžné typy SFP modulů. RACOM může k jednotkám RipEX2 dodat dva základní testované moduly. Pokud potřebujete jiné moduly, prosím kontaktujte nás nebo svého dodavatele.
Optický SFP modul
Ethernetový SFP modul
Koaxiální patch kabel
Adaptér RJ45/šroubovací svorky
Koaxiální konektory
RG58
RG213
H1000
Napájecí konektor
Antény
Doporučujeme objednávat antény samostatně od místních dodavatelů. V případě potřeby je RACOM schopen jejich dodávku zajistit. Pokud potřebujete pomoc nebo konzultaci, neváhejte nás kontaktovat.
Anténní zátěž
Duplexery
Migrační řešení
Tyto doplňky se doporučují při provádění Migrace sítí.
Migrační Sériový kabel
Automatický přepínač antény
Příslušenství dodávané s každou jednotkou
RipEX, RipEX2 a RipEX2e
RipEX2-HS
| Mode | |
| |
| Channel spacing [kHz] | |
| There is an approximately linear relationship between the capacity of the radio channel and the occupied bandwidth. | |
| Average message size | bytes |
| User data size without any headers (IP, TCP, UDP, …). The length of the data transmitted has a major impact on the overall capacity of the network. Long packets have a lower overhead, which is an advantage, but for the Flexible Protocol, too long packets are a disadvantage due to the increased possibility of collisions on the radio channel. | |
| Number of sites | |
| Total number of stations communicating between. A higher number of stations increases the probability of collision for networks in Flexible mode. | |
| Number of stations behind repeater | |
| The number of stations out of the total that are behind the repeater. The BDP protocol allows a maximum of two radio hops between the base and the remote radio. | |
| Average hops per path to remote | |
| Average hop count to the remote sites. E.g. 9 remote stations directly connected to the center (one radio hop) and one remote station over one repeater (two radio hops) results in 1.1. The Flexible protocol has an unlimited number of radio hops between centrum and remote radio. | |
The results obtained from this calculator should be considered approximate and are primarily intended to provide a rough overview of expected network performance. Actual network throughput can vary significantly depending on a number of factors. More information
One of the most important factors is the compressibility of the data being transmitted, as less compressible data can reduce transmission efficiency. The real frame reception time also plays a critical role in accessing the radio channel.
In addition, the network topology - specifically the arrangement and interconnection of individual devices - can have a significant impact on performance, as can various environmental factors such as interference from other radio signals, terrain obstacles or weather conditions.
All of these parameters can cause the actual throughput to be higher or lower than the calculator results.
For these reasons, only the following key parameters are included in the calculation. Setting the radio protocol and transmission parameters in RipEX radio routers is more complex than the parameters listed in this calculator.
