| RipEX2-HS | RipEX-HS | |
| Standartní jednotky | Ano | Ano |
| Výměna za chodu | Ano, snadnější | Ano |
| Rozhraní | 1×ETH, 1×SFP, 1×COM | 3×ETH, 2×COM |
| Vnitřní větrák | Ne | Ano |
| Montáž | Více možností | Jedna možnost |
| Dva zdroje | Ano | Ano |
| Battery pack | Ne | Volitelný |
| Interní duplexer | Volitelný | Ne |
| Bez kontroleru | Volitelný | Ne |

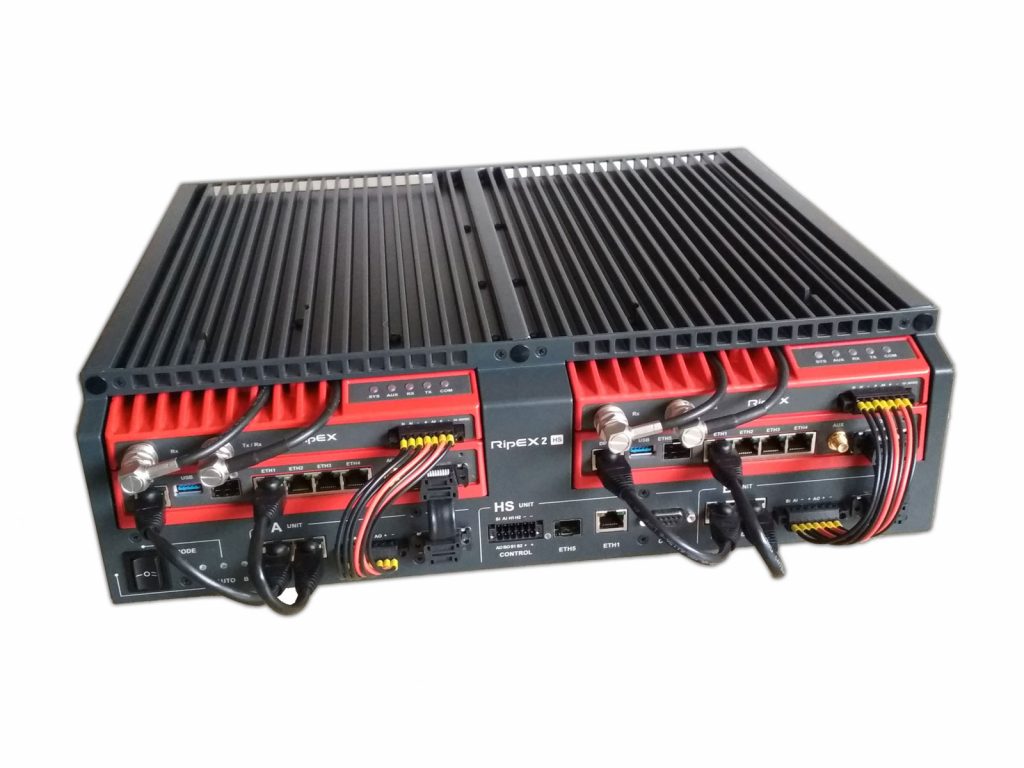

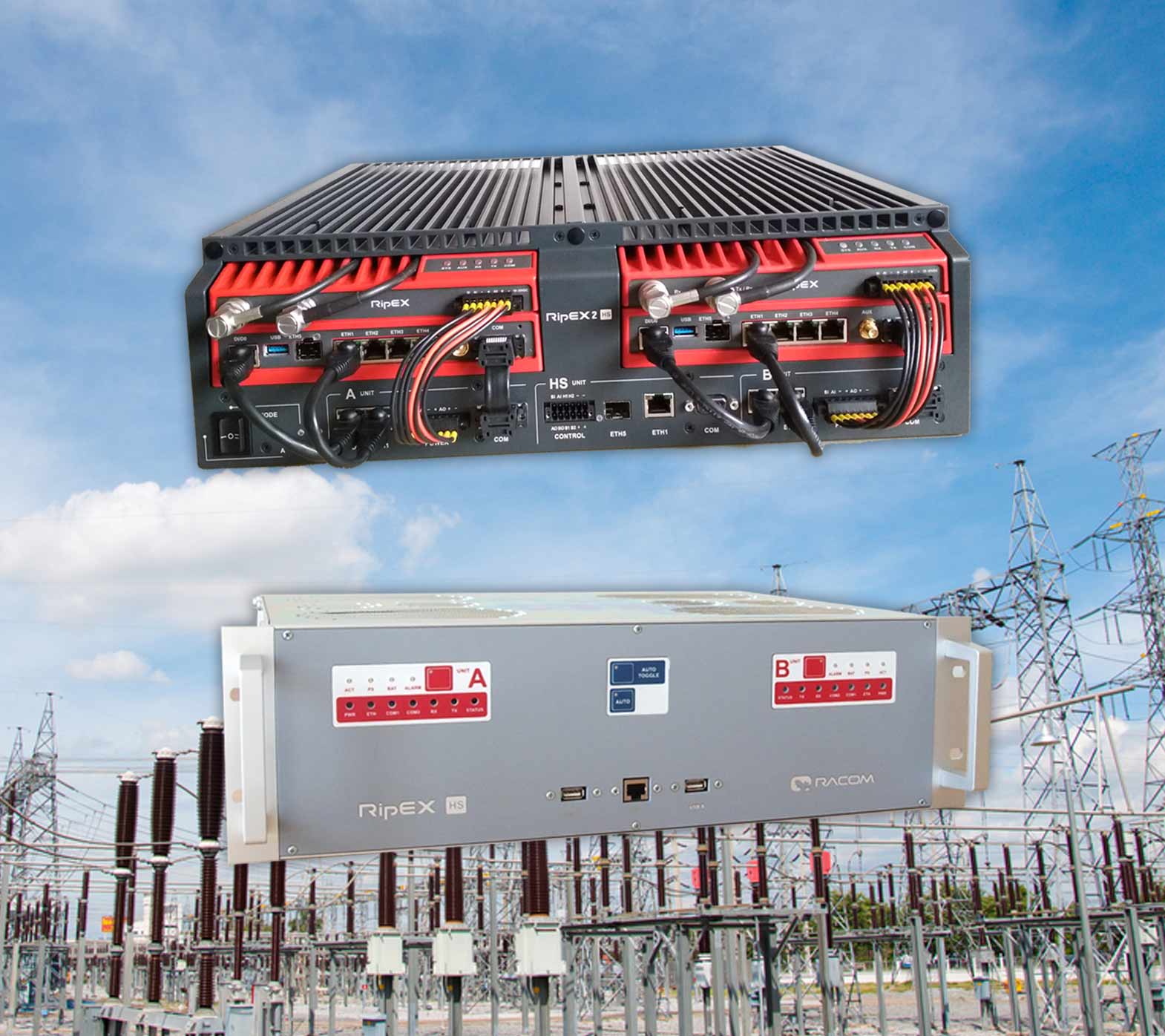

RipEX-HS - Hot-Standby Master
https//www.racom.eu/cz/products/ripex-hot-standby.html
DatasheetVIDEO
TECHNICKÁ PREZENTACE
RipEX-HS je hot-standby master stanice, 1 + 1 redundantní, plně monitorovaná.
Je vybaven dvěma standartními jednotkami RipEX, z nichž každá je napájena vlastním nezávislým zdrojem energie. V případě poruchy se kontrolér stará o automatické přepnutí. Podmínky přepnutí jsou široce konfigurovatelné. Protože jsou obě jednotky stále zapnuté a používají identické MAC adresy, je dosaženo výjimečné doby přepnutí kratší než 2 s.
Pro RipEX2 je k dispozici plně redundantní možnost (RipEX2-RD) bez jakéhokoli kontroléru a přepínání. Redundantní připojení technologie a redundantní antény jsou nezbytné, zatímco pro RipEX2-HS jsou volitelné.
LED panely, HW alarmové výstupy, SNMP trapy a standartní jednotky RipEX umožňují snadnou konfiguraci a ovládání. RipEX-HS může udržovat kdokoli se znalostí modemů RipEX.
Vlastnosti

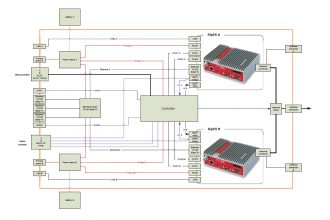

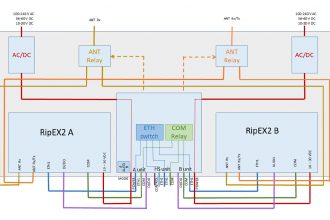

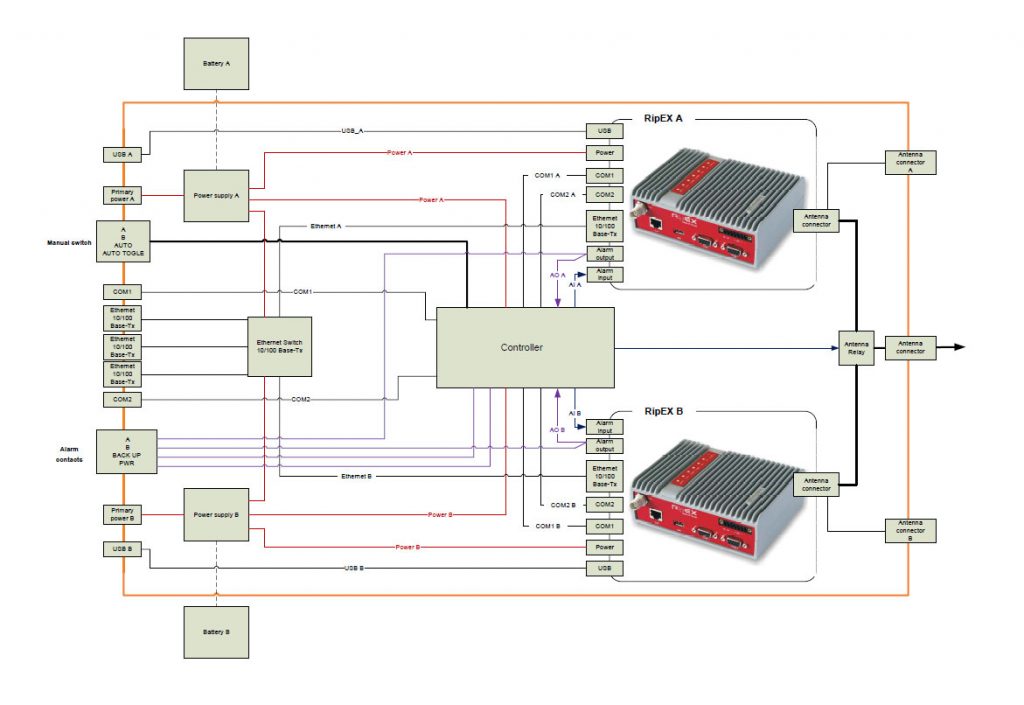

RipEX-HS obsahuje dvě standardní jednotky RipEX s identickou konfigurací. Obě jednotky jsou stále plně funkční, ale aktivní je pouze jedna. Všechna rozhraní (Ethernet, COM, SFP, Anténa) druhé jednotky jsou odpojena.
V případě výpadku aktivní jednotky (když kontrolovaná hodnota překročí příslušný limit), kontrolér automaticky přepne všechna rozhraní na druhou jednotku a ta převezme všechny funkce. Protože obě jednotky používají stejné adresy MAC (klonování MAC), je při přepínání minimální výpadek méně než 2 s.
Možné kontrolované hodnoty jsou:
RSS, DQ, TXLost [%] – ztracené pakety na rádiovém kanálu, Ucc – napájecí napětí, Temp – vnitřní teplota, PWR – RF výkon, VSWR – odražený RF výkon, ETH [Rx/Tx], COM1 [Rx/Tx], COM2 [Rx/Tx] – počet přijatých/odeslaných paketů na příslušných rozhraních
SNMP trap lze odeslat s každým přepnutím (v závislosti na konfiguraci) do centrální správy SNMP.
DI/DO rozhraní na jednotkách RipEX2 se používají pro propojení s kontrolérem, tj. nejsou dostupné pro uživatele. Vstupy Sleep, HW alarmový vstup a výstup na napájecím a ovládacím konektoru na jednotkách RipEX2 lze přepínat a mohou být uživatelem použity. Jsou k dispozici na DC napájecím a ovládacím konektoru kontroléru.
- Auto – primárně je aktivní RipEX „A“, když selže, kontrolér automaticky přepne na RipEX „B“
- Auto toggle – stejný jako Auto mód, navíc po uplynutí nastaveného času kontrolér automaticky přepíná na RipEX „B“, i když „A“ nemá výpadek, a po nastavenou dobu používá „B“ kvůli ověření, že RipEX „B“ je plně funkční.
- A – pouze RipEX „A“ je aktivní a kontrolér nikdy nepřepne na RipEX „B“
- B – pouze RipEX „B“ je aktivní a kontrolér nikdy nepřepne na RipEX „A“
- Provozní režimy lze nastavit přepínačem HW na předním panelu. Režim „Auto toggle“ se dá pro RipEX2-HS konfigurovat softwarově, když je na přepínači nastaveno „Auto“.
- Záruka 3 roky
- -40 až +70 °C
- Průmyslové provedení
- Heavy-duty průmyslové součástky
- Komponenty výhradně od výrobců / autorizovaných prodejců
- Robustní kryt
- Šasi slouží i jako pasivní chladič pro jednotku (jednotky)
- Testováno v klimatické komoře (teplo/zima) a ve skutečném provozu
- Software free controller – přepínání mezi jednotkami pouze na základě HW alarmového výstupu
- Vadnou jednotku RipEX lze vyměnit kdykoli bez přerušení provozu
- Hot standby parametry jsou konfigurovány v připojených jednotkách RipEX, tj. jsou k dispozici standardní RipEX konfigurační funkce
- Vzdálená konfigurace pomocí Fast remote access pro obě jednotky
- Nastavení provozního režimu na předním panelu pomocí HW přepínače
- Standardní jednotky RipEX, tj. stejná diagnostika
- Parametry Hot-standby jsou konfigurovány v jednotkách RipEX, tj. jsou k dispozici standardní RipEX konfigurační funkce
- Vzdálená konfigurace pomocí Fast remote access pro obě jednotky
- Čtyři HW alarm výstupy
- Standardní HW alarmy jednotek „A“ a „B“
- Alarm HS kontroléru
- Alarm přepínání – informuje o selhání aktivní jednotky a přepnutí na záložní jednotku
- Dva HW digitální vstupy (pouze RipEX2-HS)
- Jednotku „A“ nebo „B“ lze vybrat jako primární v režimu „Auto“
Napájení
- Dva zdroje napájení, které pracují nazávisle pro jednotky „A“ a „B“

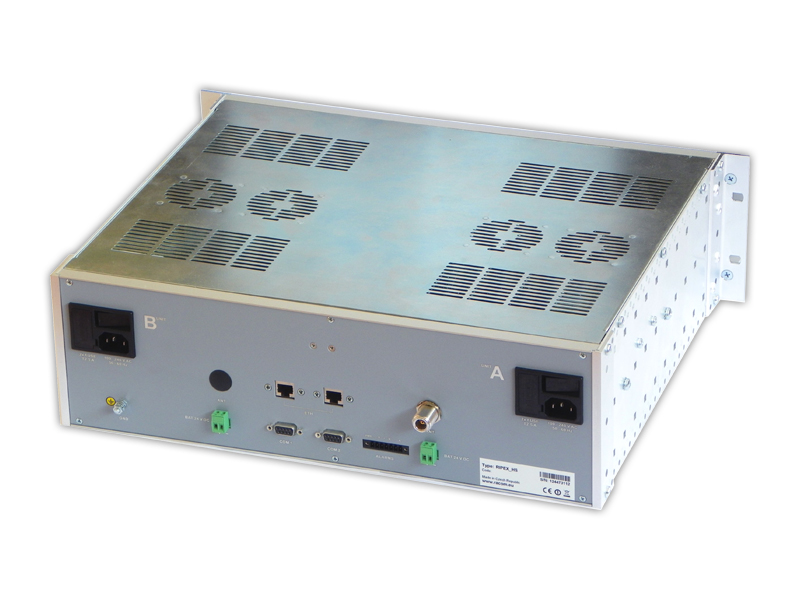

- Nezávislé napájecí konektory,
přepínače a pojistky na zadním panelu, tj. možnost použití různých fází pro zvýšení spolehlivosti modelu s AC napájením - Různé HW modely
- 100 – 240 VAC
- 36 – 60 VDC, možnost uzemnění plusu
- 18 – 30 VDC, možnost uzemnění plusu (pouze RipEX2-HS)
- 10 – 30 VDC

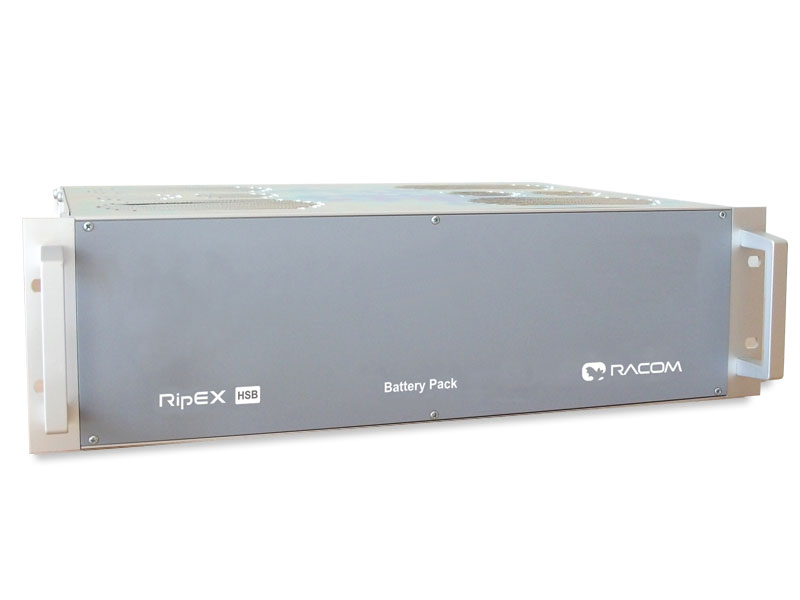

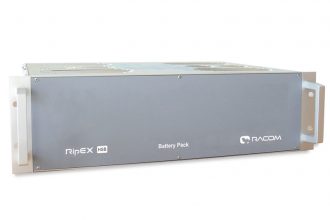

- „RipEX-HSB – Battery pack“ (pouze RipEX-HS)
- Pro model s AC napájením
- Samostatné baterie pro RipEX „A“ a „B“
- Baterie jsou nabíjeny z RipEX-HS
- Samostatný 19″ rack 3U
- Prostor pro 4x 12 V / 7.2 Ah, FASTON.250 (6,3 mm), např. Panasonic LC-R127R2P
- cca. 10 hodin provozu RipEX-HS

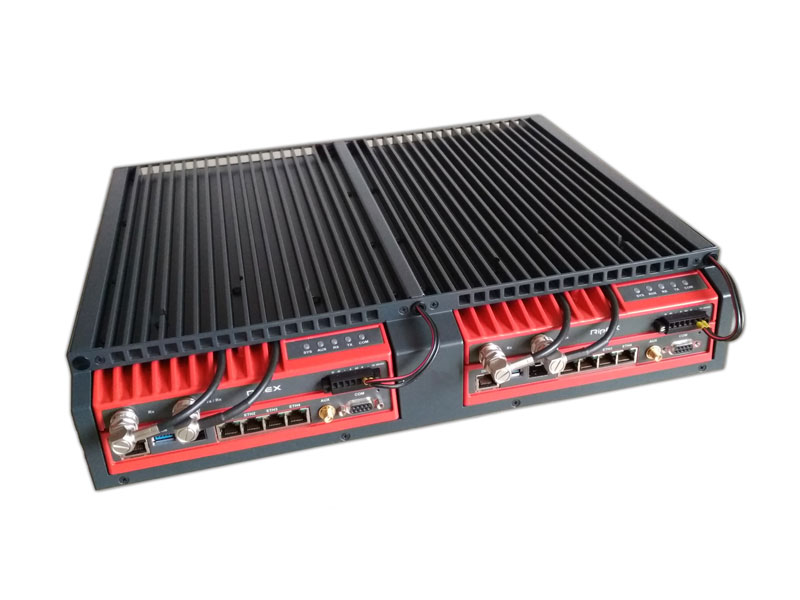

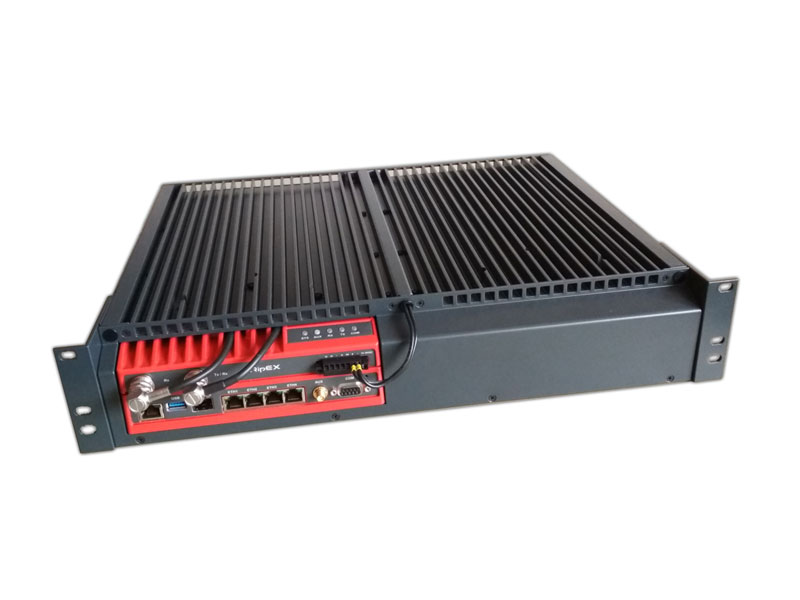

Šasi bez kontroléru (pouze pro RipEX2)

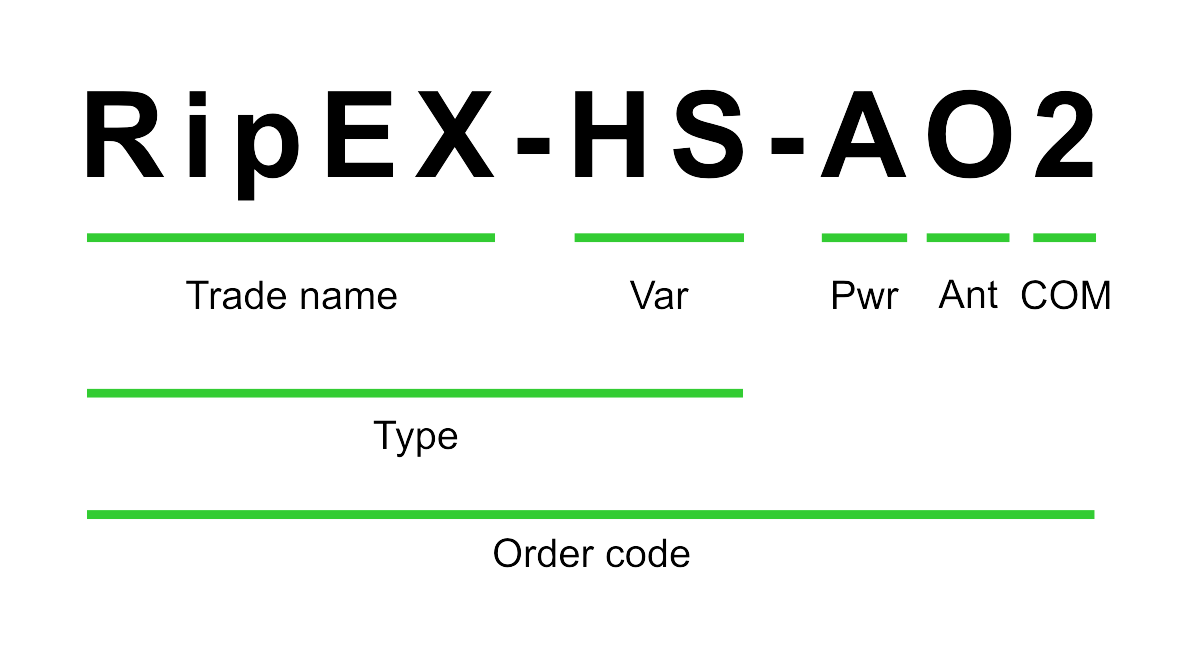

RipEX-HS
Trade name – trade and marketing name of the product. This name is used for all products within the same product family.
Possible values: RipEX
Var – designation of product variant
Possible values:
HS – Hot Standby
Pwr – power input
Possible values:
A – 100 – 240 VAC, 50–60 Hz
D – 36 – 60 VDC, positive grounding possible
E – 11 – 30 VDC, for output power 10 W it is recommended to use input power above 11.5 VDC
C – 100 – 240 VAC, 50–60 Hz for A unit, 36–60 VDC for B unit
Ant – antenna connectors
Possible values:
O – 1× N-female, antenna switched for A and B unit
R – 2× N-female, separate antennas for A and B units (no switching, redundant antennas)
S – 2× N-female, separate antennas for Tx and Rx (switched for A and B units, RipEX-D model used)
F – 4× N-female, separate antennas for Tx and Rx for A and B units (no switching, redundant antennas, RipEX-D model used)
M – 2× N-female, Migration, 1x Output switched for A and B unit, 1x Input for legacy base station antenna output. Automatic Antenna Switch (on separate order) is mounted inside of RipEX-HS.
COM – serial ports
Possible values:
2 – two serial ports (COM1, COM2), standard configuration. SW key RipEX-SW-COM2 is needed for both RipEX units to allow communication on COM2
1 – one serial port (COM2), COM1 serial port is used in this configuration for allowing remote access into both RipEX units
Type – specific product type for which type approvals like CE, FCC etc. are issued
Possible values:
RipEX-HS
Order code – printed on Product label on the housing and used on Quotations, Invoices, Delivery notes etc.

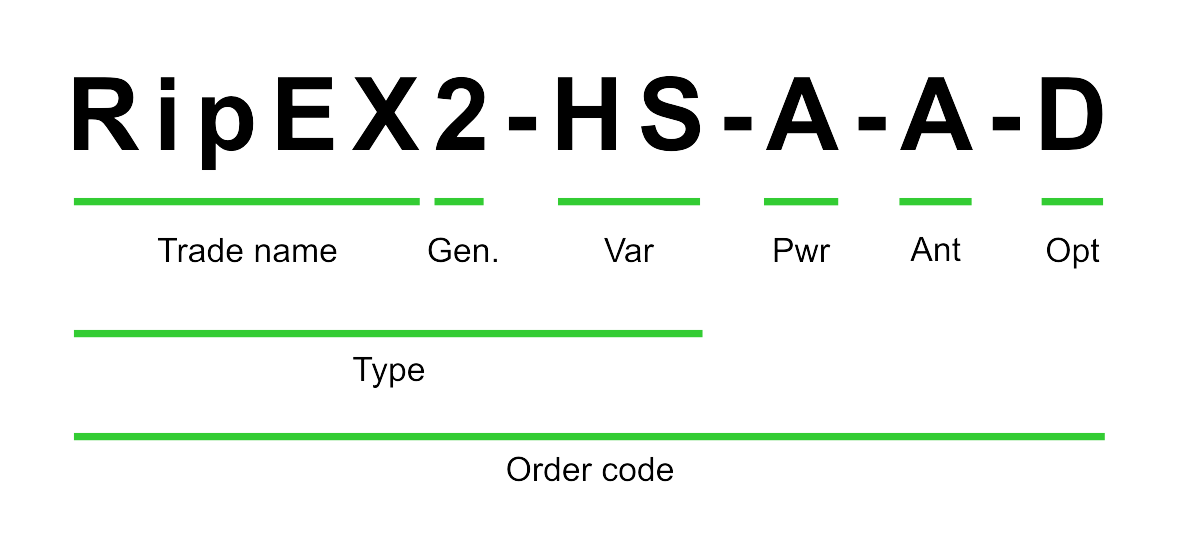

RipEX2-HS
Trade name – trade and marketing name of the product. This name is used for all products within the same product family.
Possible values: RipEX
Gen – generation of the product of specific Trade name. The very first generation doesn’t have any number in this position.
Possible values: 2
Var – designation of product variant
Possible values:
HS – 19″ chassis, Hot Standby controller, 2x pow.supply, for 2x RipEX2 (excl.)
RD – 19″ chassis, without controller, 2x pow.supply, for 2x RipEX2 (excl.)
RS – 19″ chassis, without controller, 1x pow.supply, for 1x RipEX2 (excl.)
Pwr – power input
Possible values:
A – 100-240 VAC, 50-60 Hz
D – 36-60 VDC, positive grounding possible
E – 10-30 VDC
F – 18-30 VDC, positive grounding possible
Ant – antenna connectors
Possible values:
A – Var. HS: 1× N-female (Tx/Rx) – antenna switched for A and B unit
B – Var. HS: 2× N-female (Tx/Rx, Rx) – antennas switched for A and B unit
D – Var. HS or RD: 4× N-female (Tx/Rx, Rx; Tx/Rx, Rx) – no antenna switch, separate antennas for A and B unit
E – Var. RS: 2× N-female (Tx/Rx, Rx)
Opt – designation of internal option, if it is used
Possible values:
none
D – 1x internal duplexer, frequency details should be specified, for Var. RS + Ant. E or Var. HS + Ant. B
Type – specific product type for which type approvals like CE, FCC etc. are issued
Possible values:
RipEX2-HS (RipEX2-RD, RipEX2-RS in Code)
Order code – printed on Product label on the housing and used on Quotations, Invoices, Delivery notes etc.
Specifikace
| Radio parameters | RipEX-HS | RipEX2-HS |
| The same as RipEX units used | The same as RipEX2 units used | |
| Hot Standby | ||
| Switch-over time | < 2 s | |
| Electrical | ||
| Primary power | HW models | HW models |
| 100 – 240 VAC, 50 – 60 Hz 36 – 60 VDC, positive grounding possible |
||
| 11 – 30 VDC | 10 – 30 VDC 18 – 30 VDC, positive grounding possible |
|
| Individual power supply for each unit | ||
| Power consumption | HS own consumption typically <10 W (+ 1× Rx + 1× Rx/Tx of individual units) | |
| RipEX-HSB | RipEX-HSB For AC power model Output 2 x 24 V / 7.2 Ah |
No |
| Interfaces | ||
| detail | detail | |
| Ethernet | 3× 10/100Base-T Auto MDI/MDIX, RJ45 | 1× 10/100/1000 Base-T Auto MDI/MDIX, RJ45 |
| SFP | No | 1× 10/100/1000Base-T/1000Base-SX/1000Base-LX |
| COM 1 | RS232, DB9F 300 – 115 200 bps |
RS232/RS485 SW configurable, DB9F 300 bps – 1 Mbps |
| COM 2 | RS232/RS485 SW configurable, DB9F, 300–115 200 bps | No |
| USB | USB 1.1 / Host A, for each RipEX unit | USB 3.0 / Host A, for each RipEX2 unit |
| Antenna | N-female(s) / 50 Ohms | |
| HW models | HW models | |
| Environmental | ||
| IP Code (Ingress Protection) | IP20 | IP30 |
| MTBF (Mean Time Between Failure) | > 500.000 hours (> 50 years) | > 900 000 (> 100 years) |
| Operating temperature | –10 to +60 °C (14 to 140 °F) – standard –40 to +70 °C (-40 to + 158 °F) – optionally |
–40 to +70 °C (-40 to +158 °F) |
| Humidity | 5 to 95% non-condensing | |
| Storage | −40 to +85 °C (−40 to +185 °F) / 5 to 95 % non-condensing | |
| Internal fans | Automatically start-up when temperature exceeds 50 °C | No |
| Mechanical | ||
| Dimensions | 19″ rack 3U 482 W × 401 D × 133 H mm (18,98 × 15.79 × 5,24 in) |
19″ rack 3U 442 W × 392D × 120H mm (17.40 × 15.43 × 4.72 in) |
| Weight | 7.1 kg (15.7 lbs), RipEX unit exl. 9.1 kg (20.1 lbs), RipEX unit incl. |
8.9 kg (19.6 lbs), RipEX2 unit exl. 12.1 kg (26.7 lbs), RipEX2 unit incl. |
| Diagnostics and Management | ||
| Same tools as with standard RipEX units used | ||
| LED panels | Standard RipEX LED panel: Power, ETH, COM1, COM2, Rx, Tx, Status HS controller – for each unit: Active, Power supply, Battery, Alarm |
Standard RipEX2 LED panel: SYS, AUX, RX, TX, COM HS controller: A, AUTO, B, SFP |
| HW Alarm outputs | RipEX A, RipEX B, Switch, Power | RipEX2 A, RipEX2 B, Controller, General alarm |
| Standards | ||
| CE, FCC | ||
Reference
Plyn & Ropa
Rádiové modemy
Uncategorized
Elektřina
Rádiové modemy
Rádiové modemy
Vodárenství
Počasí
Rádiové modemy
Elektřina
Rádiové modemy
Elektřina
Rádiové modemy
Uncategorized
Vodárenství
Elektřina
Rádiové modemy
Uncategorized
Příslušenství
Sada příslušenství RipEX2-HS dodávaná s každou jednotkou
- Propojovací kabel Ethernet (jednotky RipEX2 – kontrolér), 4 ks
- Propojovací napájecí kabel (jednotky RipEX2 – kontrolér), 2 ks
- Propojovací kabel COM + šrouby konektoru (jednotky RipEX2 – kontrolér), 2 ks
- Pojistka (250V / 2A), 2 ks
- DC napájecí a ovládací konektor (kontrolér), 1 ks
